Putkiverkon visualisointi, 3D-katselu

Putkiverkkodialogin 3D-esitys painikkeella luodaan elementtilistan aktiivisesta putkiverkosta 3D-malli uuteen tiedostoelementtiin. Tiedosto nimetään alkuperäisen putkiverkon mukaan ja tiedostopääte on .mm.tdw

Putket ja kaivot pursotetaan halkaisijan ja seinämävahvuuden mukaisesti.

3D-katselussa värit määräytyy putkiverkon tyypin (pipeNetType) mukaan, systeemikoodeissa värit määritelty seuraavasti:

• storm = hulevesiverkko = vaalean sininen

• sanitary = jätevesiverkko = rusehtavan punainen

• water = talousvesivekko = tumman sininen

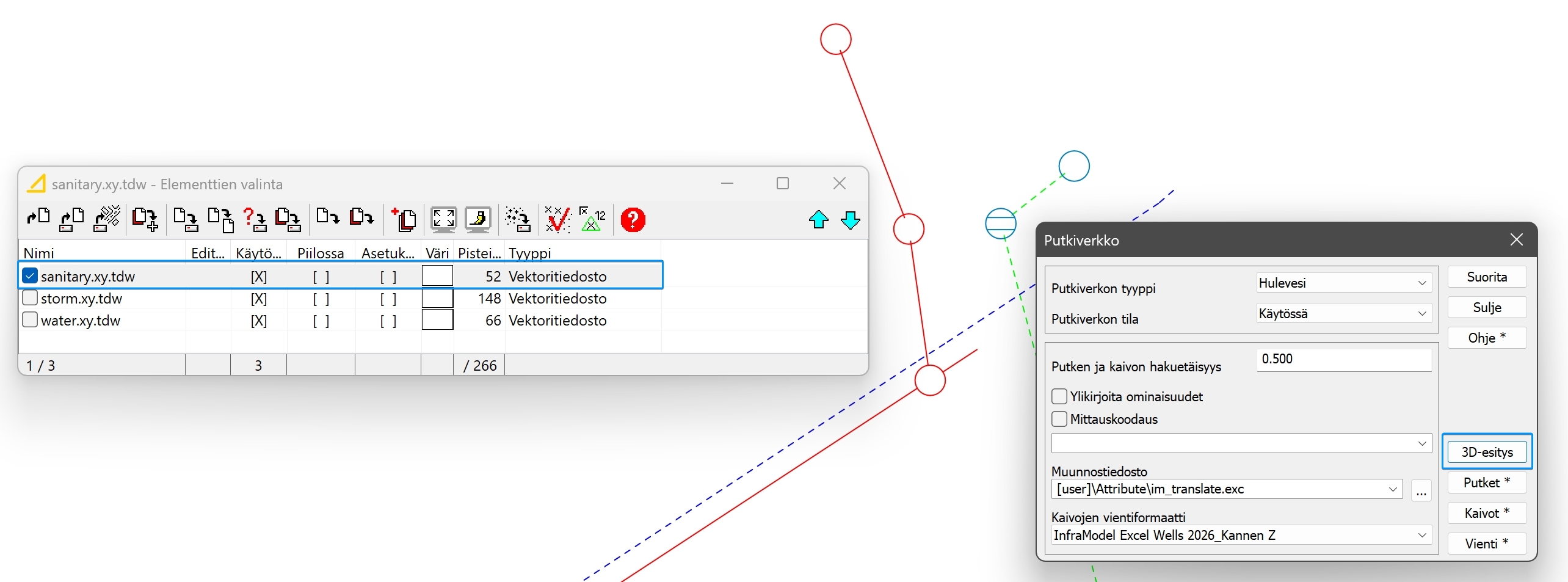

Putkiverkkodialogin 3D-esitys

Elementtilistan aktiivinen putkiverkko pursotetaan 3D-esitys -toiminnolla.

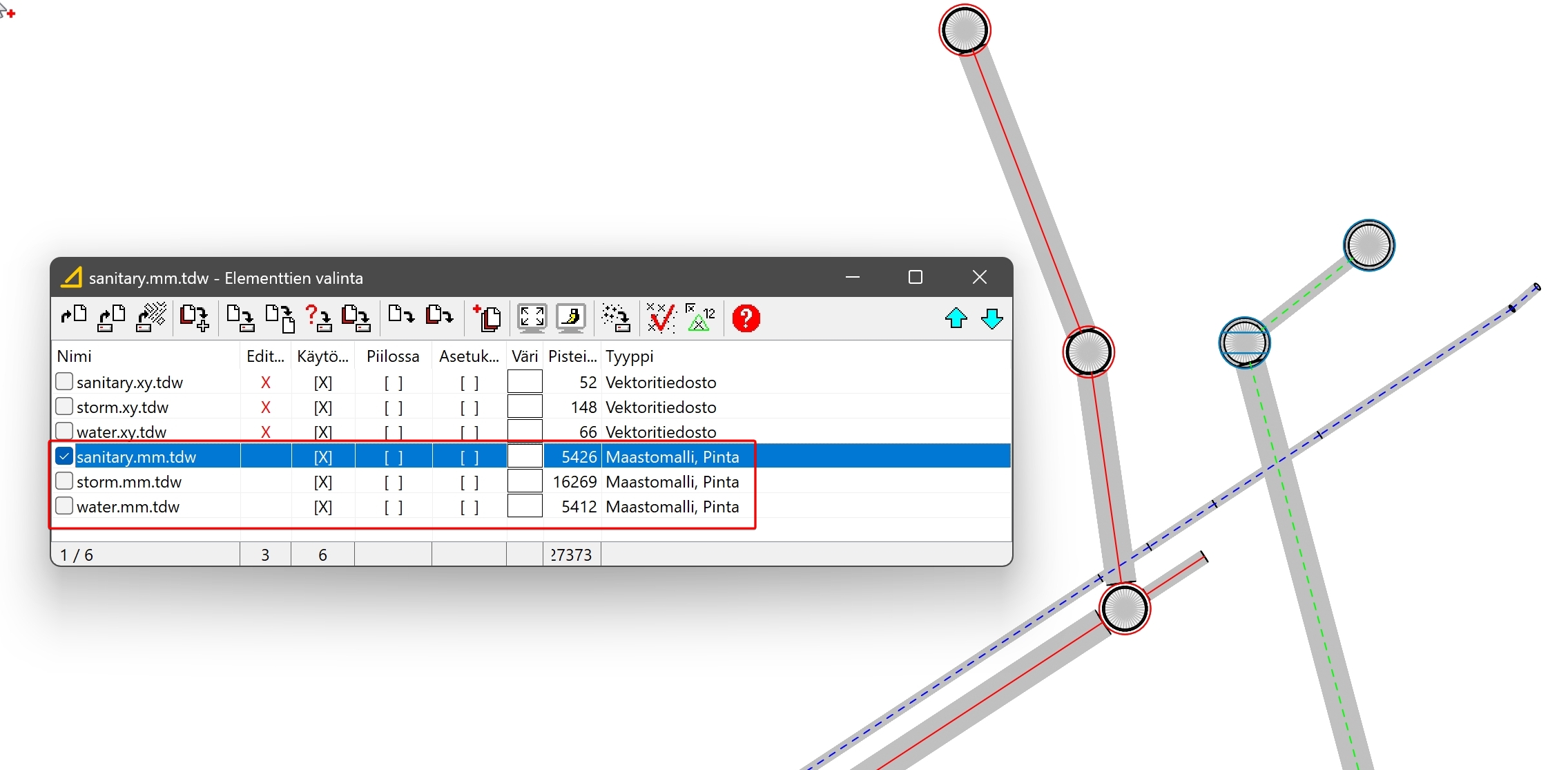

Elementtilistan jokainen putkiverkkotyyppi on vaihdettu aktiiviseksi ja pursotettu.

Elementtilistalla on vastaavat putkiverkkotyypeittäin pursotetut tiedostot (maastomalli).

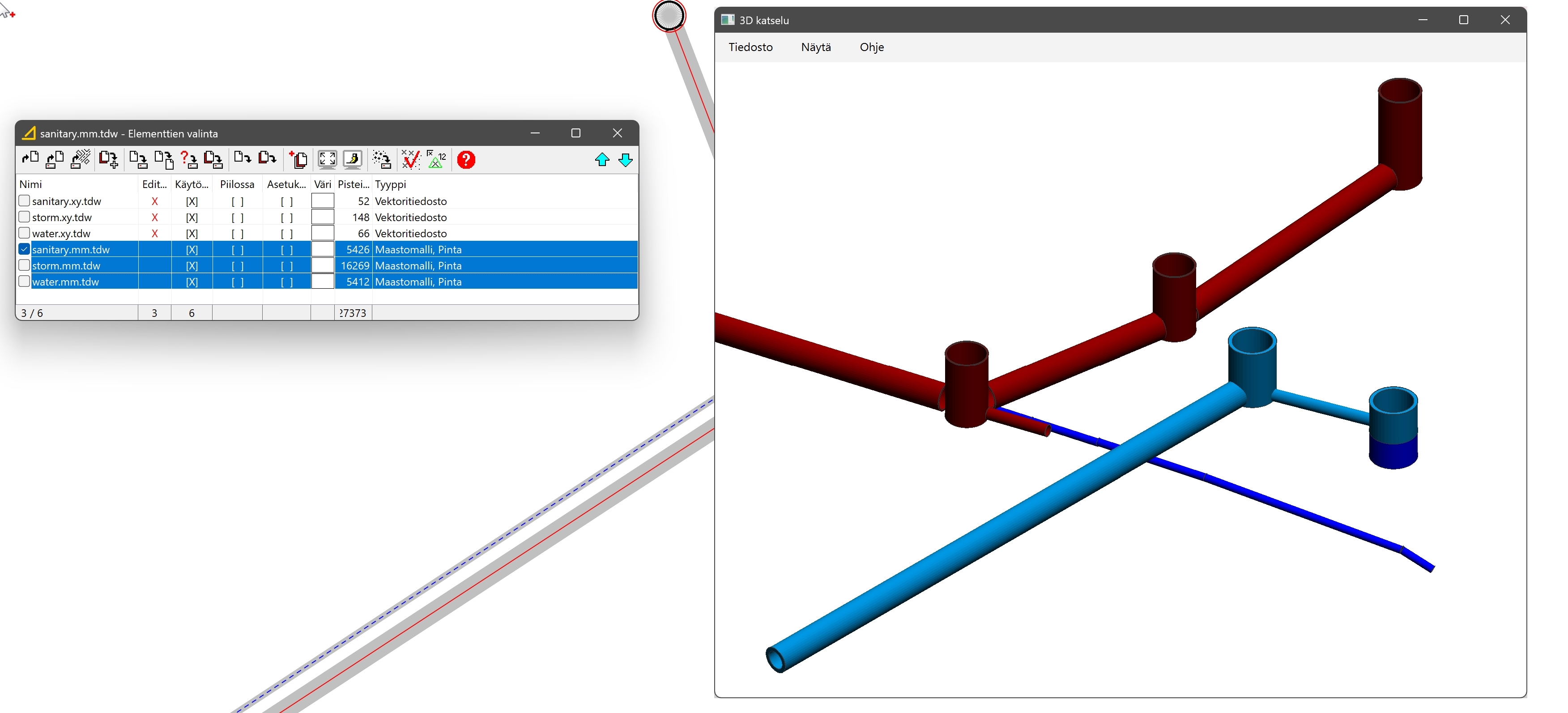

3D-katselu

Valitse elementtilistalta pursotetut putkiverkot (maastomalli-tiedostot).

Avaa 3D-katselu.

Eri verkkotyypit kuvautuu 3D-katseluikkunaan.

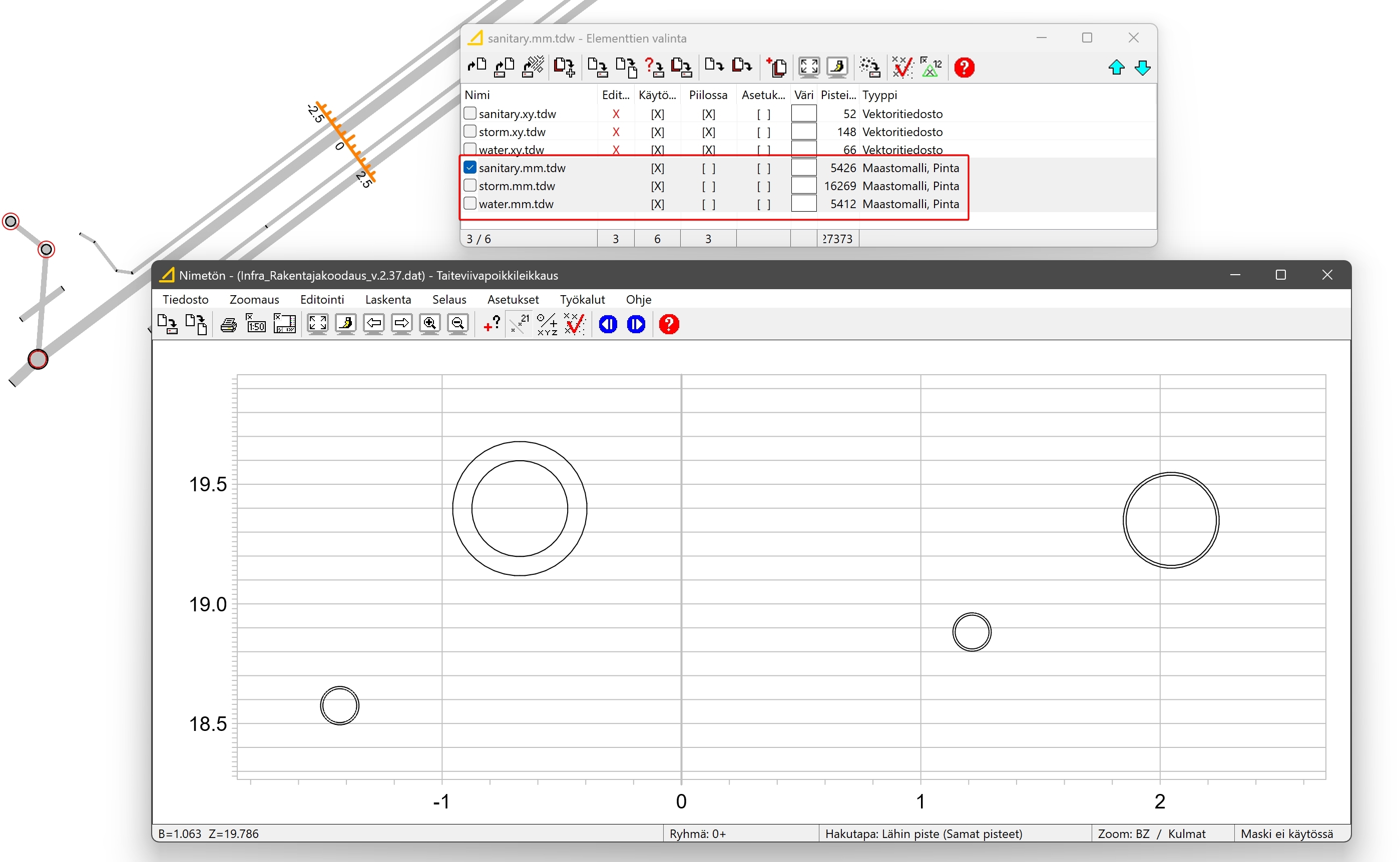

Taiteviivapoikkileikkaus

Taiteviivapoikkileikkaus näyttää myös pursotetut putket ja kaivot.

Huom! Poikkileikkauksen tulee olla kohtisuoraan putkeen nähden jotta putki kuvautuu oikein poikkileikkausikkunassa.

Putken seinämävahvuus kuvautuu myös oikein.
