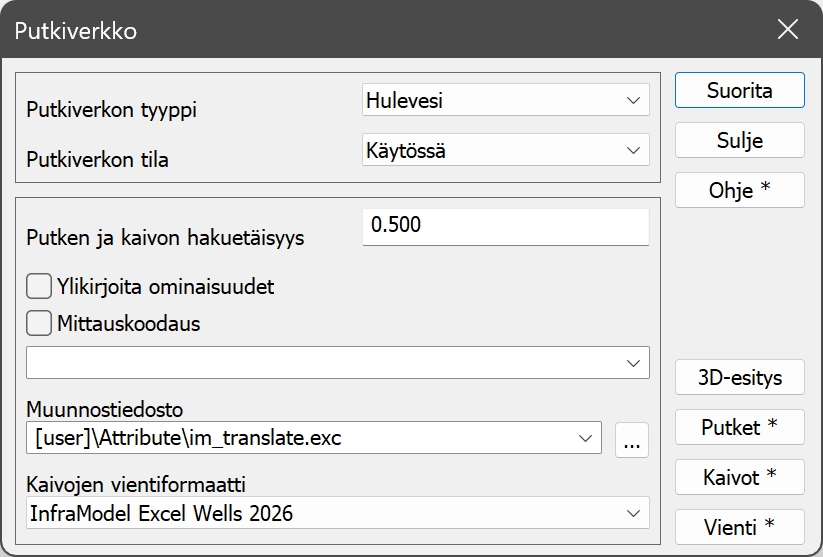

Putkiverkkodialogi
Putkiverkkodialogin toiminnot yleisesti
Putkiverkon tyyppi: Alasvetovalikosta valitaan verkoston tyyppi. Hulevesi (storm), jätevesi (sanitary), vesi (water). 3D-Win kirjoittaa vain yhtä verkostotyyppiä kerrallaan!
Putkiverkon tila: Alasvetovalikosta valitaan verkoston tila. Käytössä (existing), suunniteltu (proposed), poistettu (destroyed), ei käytössä (abandoned).
Putken ja kaivon hakuetäisyys: Etäisyys määrittelee kuinka kaukana olevat putken päät liitetään kaivopisteeseen, kun suoriteaan linkitys näiden välille. Korostuu silloin kun on vierekkäsiä kaivoja!
Etäisyyttä käytetään myös yksittäisen kaivon kansi- ja pohjapisteen etsimiseen (vaakataso). Hakuehdon sisällä olevat hajapisteet määräytyy koron mukaan kaivon pohjaksi ja kanneksi.
Ylikirjoita ominaisuudet: Asetus valittuna tuotaessa mittaustiedoston putkille ja kaivoille ominaisuuksia, ylikirjoittaa olemassa olevan ominaisuuden! Ei vaikuta X,Y,Z -arvoihin! Esimerkkinä mittaustiedostossa käytetty pintatunnus 9 (T1) saadaan muutettua tuotaessa putkiexcelistä kuusinumeroiseksi InfraBIM-tunnukseksi.

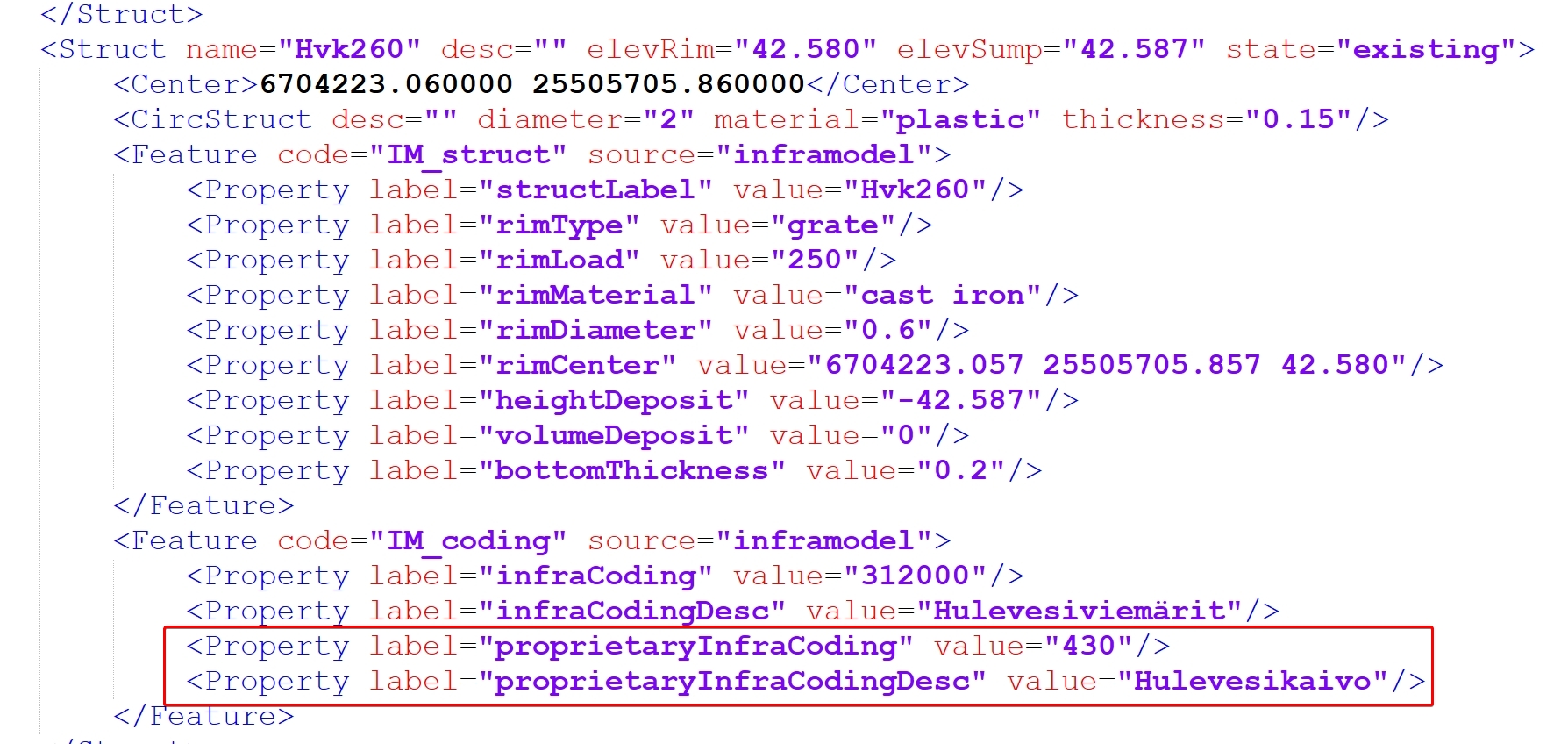

Mittauskoodaus: Jos asetus on päällä, koodauksen nimi kirjoitetaan putkiverkkotiedoston proprietaryInfraCoding-määärittelyyn.
Vaikuttaa tulostiedostoon ja kirjoitettavaan IM 4.1 -versioon.
Muunnostiedosto: Käyttäjähakemiston Attribute-kansiossa ohjelman mukana asentuva im_translate.exc
Muunnostiedosto kaivojen ja putkien materiallien arvojen muuntamiseen formaatin määrittelyn mukaisiksi arvoiksi. Kääntää suomen kieliset termit vastaamaan IM 4.2-määrittelyä.
Kaivojen vientiformaatti: Kirjoitusformaatti alkuperäisten kaivotietojen vientiin suunnitelmasta kaivojen ominaisuustaulukkoon. Oletuksena InfraModel Excel Wells 2026. Alasvetovalikko näyttää vektoripuolen kirjoitusmuuntimet.
3D-esitys: Luo aktiivisen vektoritiedoston putkista ja kaivoista 3D-esityksen uutena mallitiedostona (.mm.tdw). Olettaa tarvittavien ominaisuustietojen (halkaisijat, seinämäpaksuudet, jne.) olevan InfraModel version 4.1 mukaisilla nimillä. Voidaan katsoa 3D-katselu ikkunassa.

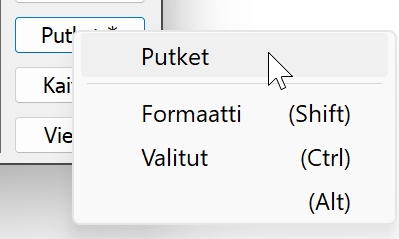

Putket: Lukee putkien ominaisuudet Excel-taulukosta mittaustiedoston viivoille. Käyttää oletus Excel Auto-muunninta.
Ctrl-näppäimen kanssa käsittelee ainoastaan valitut putket.
Shift-näppäimen kanssa kysyy käytettävän formaatin (oletus Excel Auto).

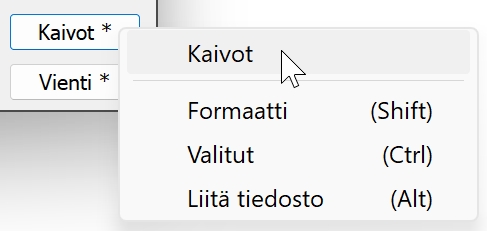

Kaivot: Lukee kaivojen ominaisuudet Excel-taulukosta.
Ctrl-näppäimen kanssa käsittelee ainoastaan valitut kaivot.
Shift-näppäimen kanssa kysyy käytettävän formaatin.
Alt-näppäimen kanssa lukee kaivot koordinaatteineen Excel-tiedostosta ja liittää ne aktiiviseen elementtiin (mitatut putket ilman kaivopisteitä).

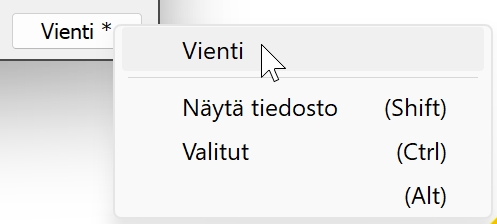

Vienti: Kirjoittaa suunnittelijan tuottaman putkiverkon kaivot Excel-tiedostoksi. Käyttää Kaivojen vientiformaatti -asetuksessa annettua formaattia.
Ctrl-näppäimen kanssa käsittelee ainoastaan valitut kaivot.
Shift-näppäimen kanssa näyttää väliaikaisen tulostiedoston.
