Inframodel-versiot 4.0 ja 4.1
3D-Win ja putkiverkkotoiminto
Kun käsittelet 3D-Winillä Putkiverkkoa, niin huomioi seuraavat asiat:
Mitä IM-versiota aineistossa on käytetty
elevSump-ominaisuuden käsittely eri versioiden välillä
tärkeimmät IM-ominaisuudet (pistemäiset ja viivamaiset kohteet)
3D-Winin Putkiverkko-toiminto tukee IM-versiota 4.1
Sakkapesän kuvautuminen muissa sovelluksissa

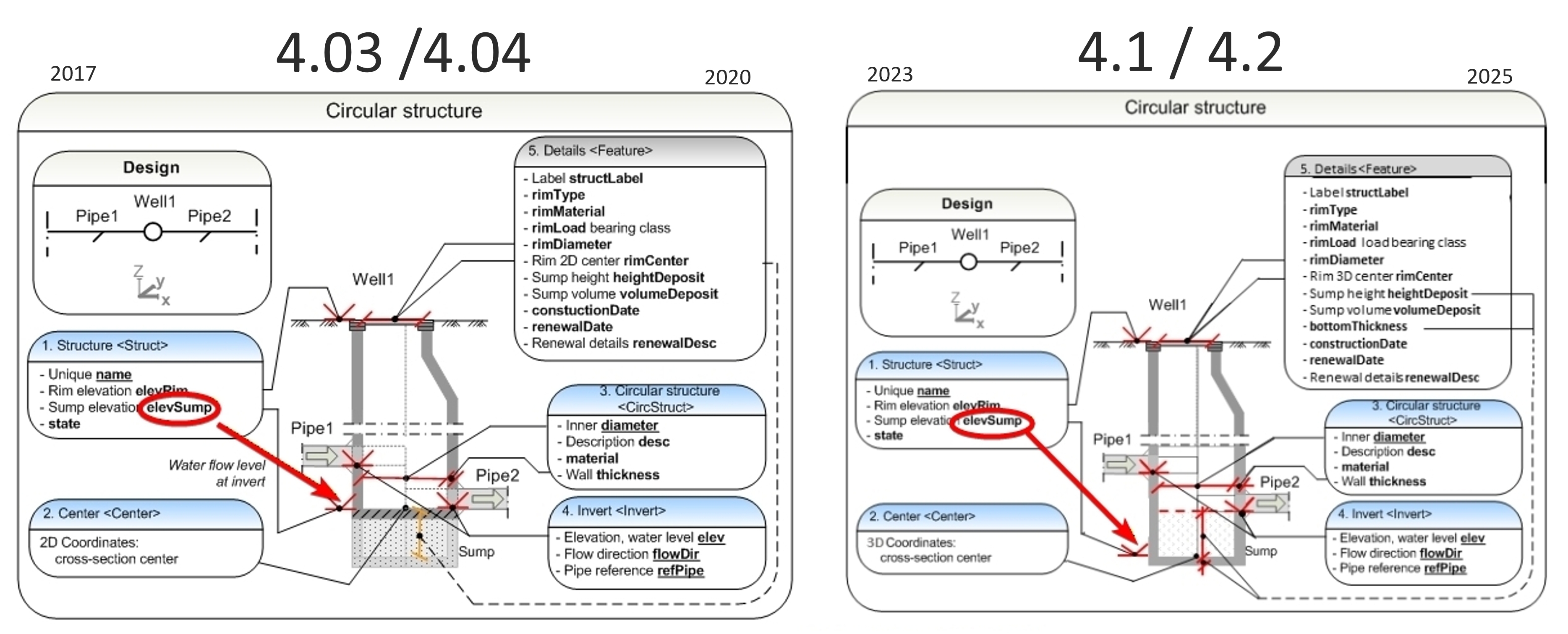

elevSump-ominaisuuden erot IM 4.0 / IM 4.1-versioissa
Vanhemmassa inframodel-versiossa 4.0 kaivon ominaisuus elevSump tarkoittaa kaivon alimman putken vesijuoksukorkeutta ja mikäli kaivolla on sakkapesä (hulevesikaivo), määritellään sakkapesän korkeus ominaisuudella heightDeposit. Sakkapesän korkeus on ominaisuudesta elevSump alaspäin.
Uudemmassa inframodel-versiossa 4.1 sama ominaisuus elevSump tarkoittaa kaivon pohjan korkeutta. Sakkapesän korkeus määritellään ominaisuudella heightDeposit. Sakkapesän korkeus on ominaisuudesta elevSump ylöspäin.
3D-Win tukee uudempaa IM 4.1 -versiota ja tästä syystä sakkapesällisten hulevesikaivojen kuvautumisessa on ristiriitaa vanhemman IM 4.0 -version hulevesikaivojen kanssa.
Artikkelissa on esitetty miten voit muuttaa suunnitteluohjelmistojen yleisesti käyttämän IM 4.0 -version kaivojen elevSump -ominaisuuden uudemman IM 4.1-version mukaiseksi.
3D-Win 3D-katselu

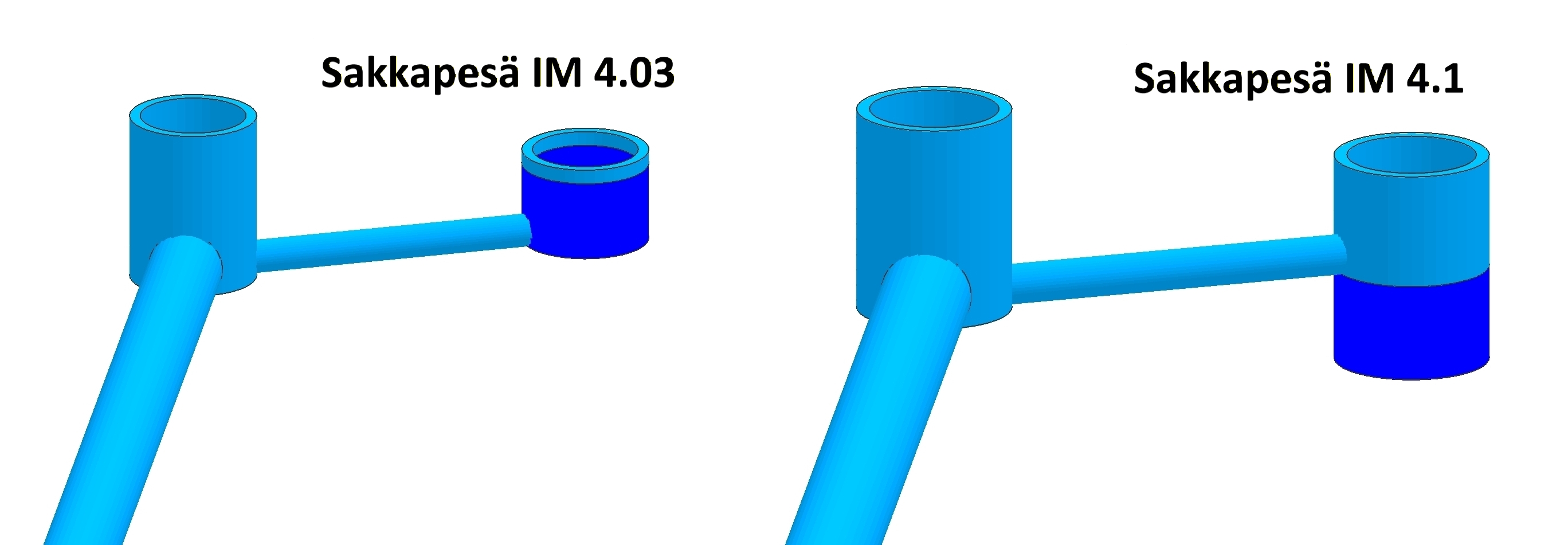

Kuvassa on 3D-Winissä putkiverkkotoiminnolla pursotettu (3D-esitys) hulevesiverkostoa sakkapesällisellä kaivolla. Avattu 3D-katseluun, ensimmäisessä kuvassa on vanhemman Inframodel-version 4.03 suunnitelma (suunnitteluohjelmalla tuotettu).
Sakkapesä kuvautuu väärin, ylöspäin putken vesijuoksukorkeudesta.
Toisessa kuvasssa on uudemman Inframodel-version 4.1 mukainen aineisto.
Sakkapesä kuvautuu oikein, putken vesijuoksusta alaspäin.
3D-Win tukee vain IM 4.1-versiota!
Yleisesti muut 3D-ohjelmat
Huomiona vietäessä Inframodel-määrittelyn mukaisessa PipeNetworks-muodossa olevia aineistoja yleisimpiin 3D-ohjelmiin, kuvautuu kaivot lähtökohtaisesti vanhemman IM 4.0-version mukaan. Uudemman IM 4.1-version sakkapesälliset kaivot kuvautuu väärin niin että kaivon pohja on sakkapesän korkeuden verran todellista alempana.

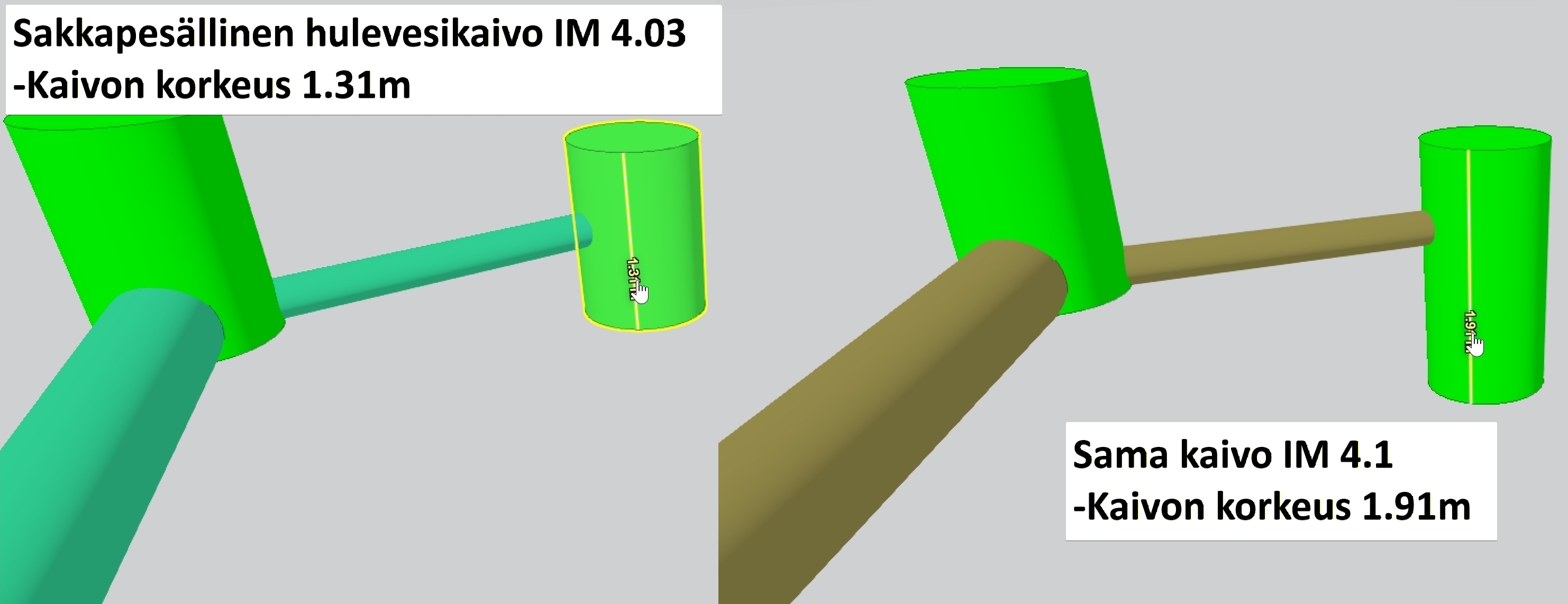

Kuvassa on sakkapesällinen hulevesikaivo (sakkapesän korkeus 0.600) IM 4.03 ja IM4.1 -versioissa.
IM 4.1-versiossa kuvautuu kaivon pohja sakkapesän korkeuden (0.600) verran alemmas.
Kaivon korkeus on todellisuudessa 1.31m
IM:StructElevSump -ominaisuuden muuttaminen versiosta 4.0 -> 4.1

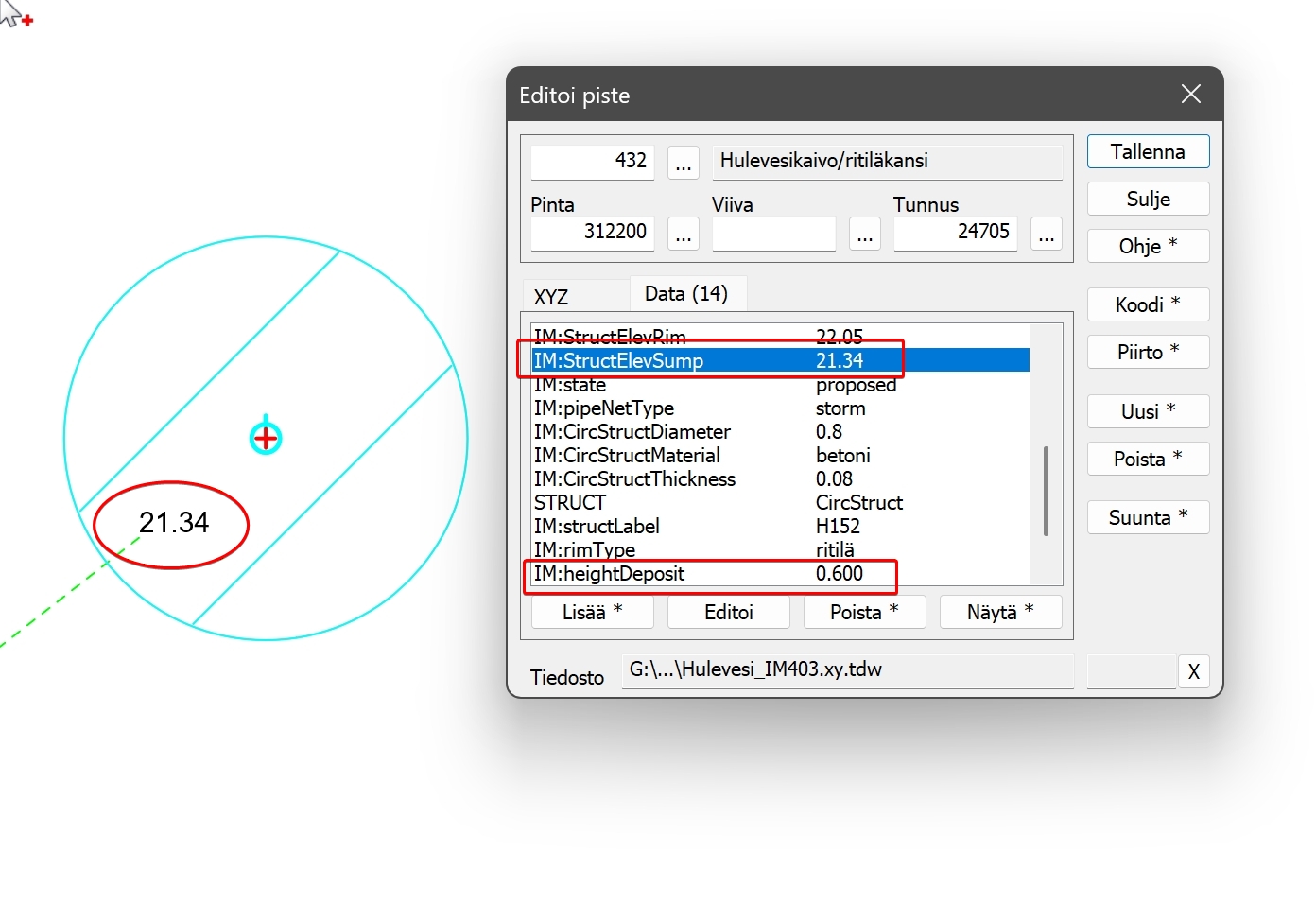

Kuvassa olevassa hulevesikaivossa on kaivoon liittyvän putken vesijuoksukorkeus 21.34, kaivon ominaisuus IM:StructElevSump on sama 21.34 ja kaivolla on 0.600 korkea sakkapesä → vanhemman IM 4.0-version mukainen hulevesikaivo.
Kooditaulukko, sakkapesä_IM 4.1.exc

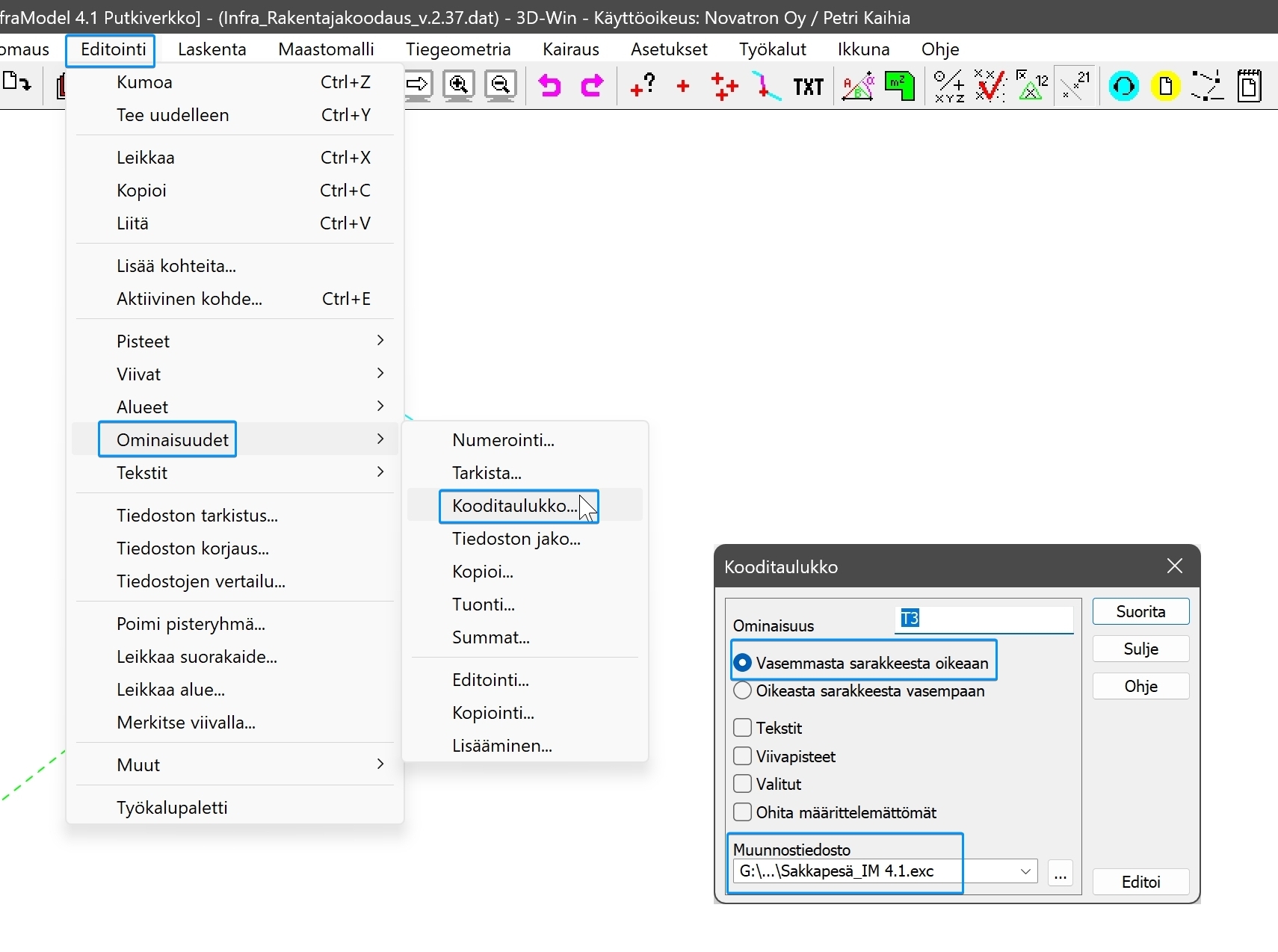

Elementtilistan aktiivinen tiedosto voidaan kooditaulukko-toiminnon ja sakkapesä_IM 4.1.exc -tiedoston avulla laskettaa niin että kaivon ominaisuuden IM:StructElevSump korkeutta muutetaan sakkapesän korkeuden verran alaspäin.
Sakkapesä_IM 4.1.exc

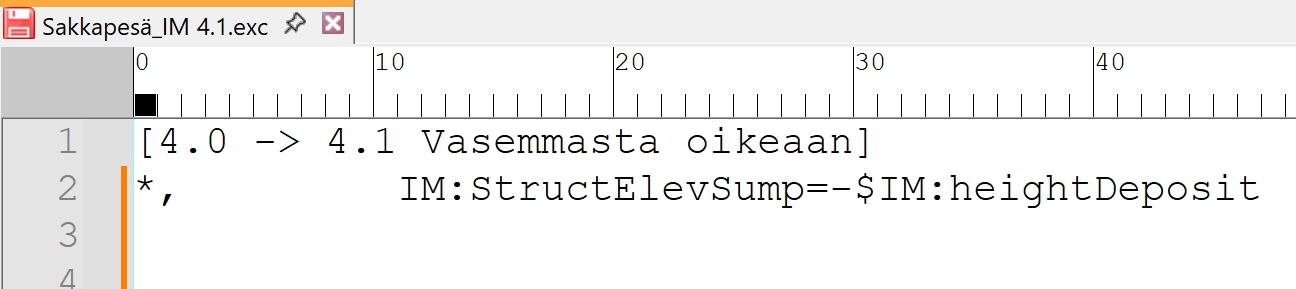

Sakkapesä_IM 4.1.exc tiedosto käsittelee kaikki pisteet, joilla on ominaisuudet IM:StructElevSump ja IM:heightDeposit . Voit ladata tiedoston linkistä Sakkapesä_IM 4.1.exc
IM:StructElevSump (IM 4.0-versiossa alimman putken vesijuoksu, korostuu sakkapesällisissä hulevesikaivoissa)
IM:heightDeposit (sakkapesän korkeus)
Vanhan IM 4.0-version alimman putken vesijuoksukorkeudesta vähennetään sakkapesän korkeus, joilloin ominaisuus IM:StructElevSump korkeus (Z) muuttuu sakkapesän korkeuden verran alaspäin. Mikäli sakkapesän korkeus on 0, ominaisuus pysyy samana.
IM:StructElevSump

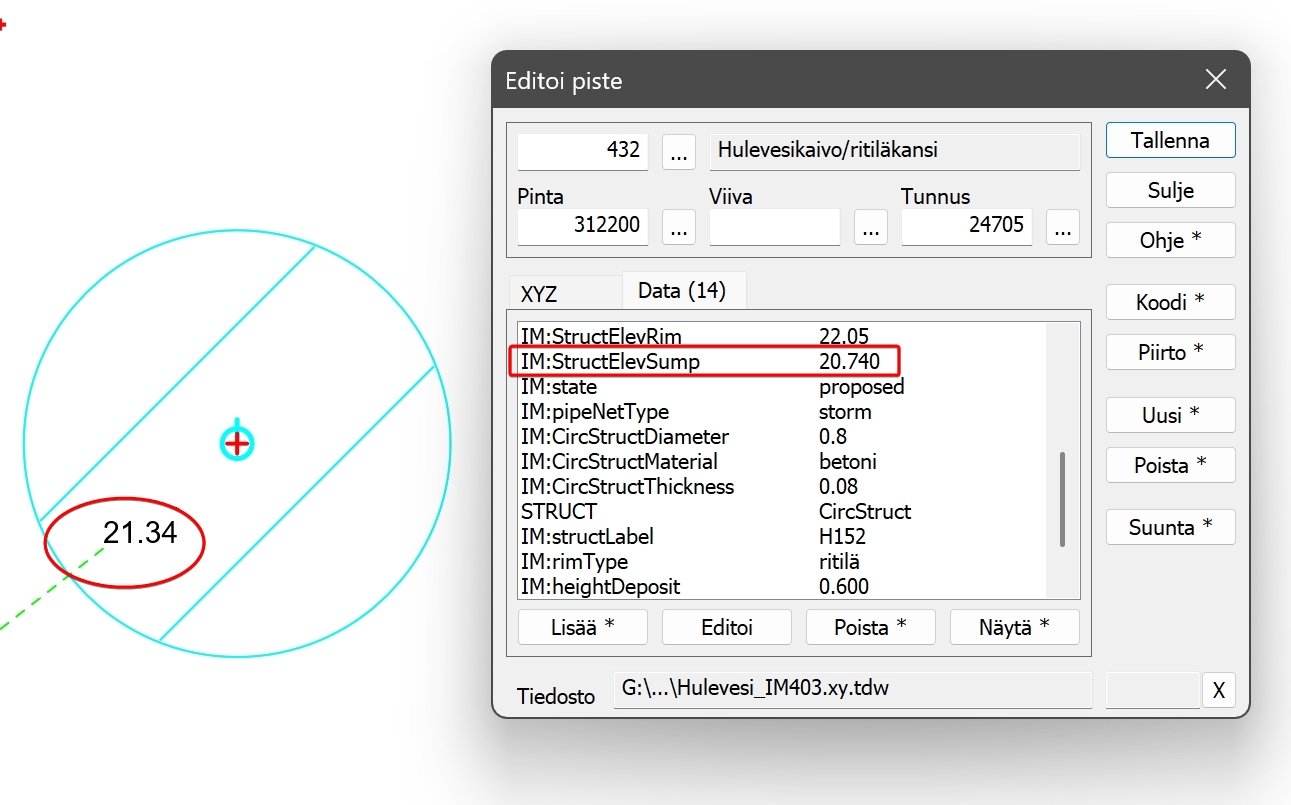

Kuvassa oleva kaivo on muutettu kooditaulukon ja muunnostiedoston sakkapesä_IM 4.1.exc avulla. Kaivoon liittyvän putken vesijuoksukorkeus on 21.34, kaivon pohjan korkeus on 20.740 eli korkoero on sakkapesän korkeuden 0.600 verran. Kaivolla on ominaisuudet IM 4.1-määrittelyn mukaan ja kaivo kuvautuu oikein 3D-Winissä.
