Kaivojen ominaisuudet

Kaivojen ominaisuustaulukosta yleisesti

Infra_Rakentajakoodaus_v.2.37 koodilistauksessa on erityyppisten kaivojen ja ominaisuuksien esittäminen koodien avulla suppeaa. Kaivojen osalta ei voida samoin kuin putkien osalta käyttää koodia mitatun tiedoston kaivojen ja ominaisuustaulukossa olevien kaivojen vastaavuutena, jolloin kaivon (Tunnus T4) numero on määräävä. Ideana on määritellä ominaisuustaulukkoon kaivon tunnuksen/numeron perusteella kyseiselle kaivolle Inframodel 4.1-version mukaiset ominaisuudet. Mitatun tiedoston kaivon Tunnus (T4) on oltava sama kuin kaivojen ominaisuustaulukon sarakkeessa Kaivon numero (T4)!

Määräävä sääntö kaivojen ominaisuustaulukon käytössä on: taulukossa olevat kaivon kannen ja pohjan X,Y Z koordinaatit EI YLIKIRJOITA MITTAUSTIEDOSTON OLEMASSA OLEVIA KOORDINAATTIARVOJA! Tarkoittaa käytännössä että mitatun kaivon pohjan ja kannen koordinaatit jää voimaan taulukon lukemisen jälkeen jos arvoissa on ristiriitaa. Mikäli kyseinen arvo puuttuu mittaustiedostosta, lisätään taulukosta.

Huom! Ominaisuuden edessä oleva IM: on 3D-Winin oma tunnus, joka jätetään kirjoittaessa putkiverkkoaineiston ominaisuuksien edestä pois. Samoin luettaessa LandXML-muuntimella suunnitelma-aineisto, lisätään ominaisuuden eteen IM:

Taulukossa ominaisuus IM:pipeNetType pitää olla Inframodel 4.1-version mukainen, virallinen määritelmä: sanitary, storm, water, other. 3D-Win kirjoittaa vain yhtä verkkotyyppiä kerrallaan!

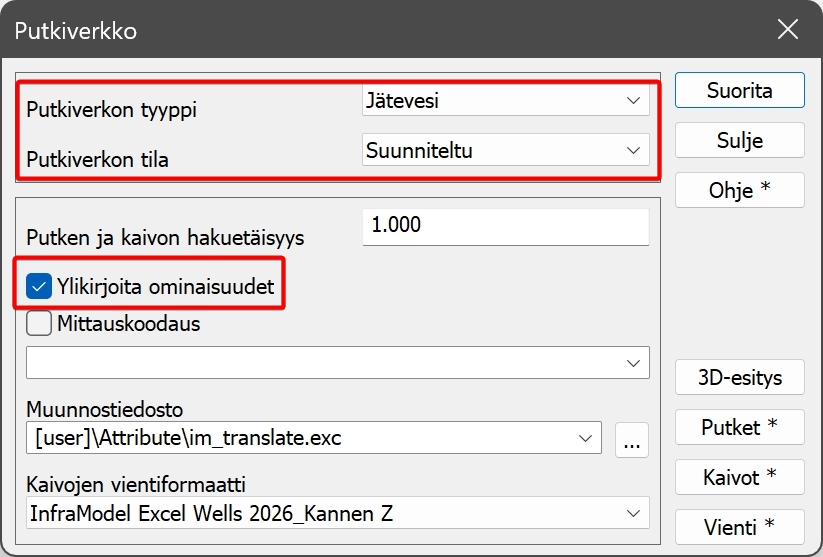

Taulukossa yksittäisen kaivon IM:state määrittelee kaivolle tilan verkostossa (käytössä, suunniteltu, ei käytössä, poistettu). Koko putkiverkon tyyppi ja tila määritellään putkiverkkodialogin asetuksilla.

Muiden ominaisuuksien arvot saadaan käännettyä standardin mukaisiksi käyttäjähakemiston Attribute-kansiossa sijaitsevalla im_translate.exc muunnostiedostolla.

Mikäli ominaisuustaulukossa jätetään jonkin ominisuuden arvo tyhjäksi, tulee siinä käyttää arvoa NULL.

Sakkapesän korkeus

Sakkapesän korkeudessa tulee huomioida luettaessa ominaisuus IM:heightDeposit arvo ominaisuustaulukosta:

Tiedoston ominaisuus IM:heightDeposit on kaivotaulukosta luetun arvon mukainen. Putkiverkkotoiminnolla suoritetaan linkitys kaivojen ja putkien välillä ja tulos.xy.tdw -tiedostossa lasketaan sakkapesän ominaisuudelle IM:heightDeposit arvo on kaivon pohjan IM:StructElevSump ja alimman putken vesijuoksun IM:elev välinen korkeusero! Tämä muuttuu ominaisuustaulukon arvosta, mikäli kaivon pohja ja alimman putken korkeusero poikkeaa taulukon arvosta. Sakkapesän tilavuus IM:volumeDeposit pysyy ominaisuustaulukon arvon mukaisena.

InfraModel Excel Wells Template 2026.xlsx

Kaivojen ominaisuustaulukossa InfraModel Excel Wells Template 2026.xlsx on otsikkoriville määritelty kaivojen Inframodel 4.1-version mukaiset ominaisuudet. Ominaisuustaulukko asentuu automaattisesti ohjelman asennuksen/päivityksen yhteydessä käyttäjähakemiston juureen toimien kaivojen uloskirjoitusmuuntimen mallineena. Lataa aina uusin ominaisuustaulukko wiki-artikkelin liitteenä oleva!

Kaivojen ominaisuudet voidaan joko lisätä kaivokorteista käsin kaivokohtaisesti tai lukea Inframodel-määrittelyn mukaisessa PipeNetworks-muodossa oleva putkiverkkosuunnitelma ja kirjoittaa siitä kaivojen ominaisuudet taulukoon. Tarkemmin artikkelissa Kaivojen suunnitelmatiedon vienti kaivo-exceliin

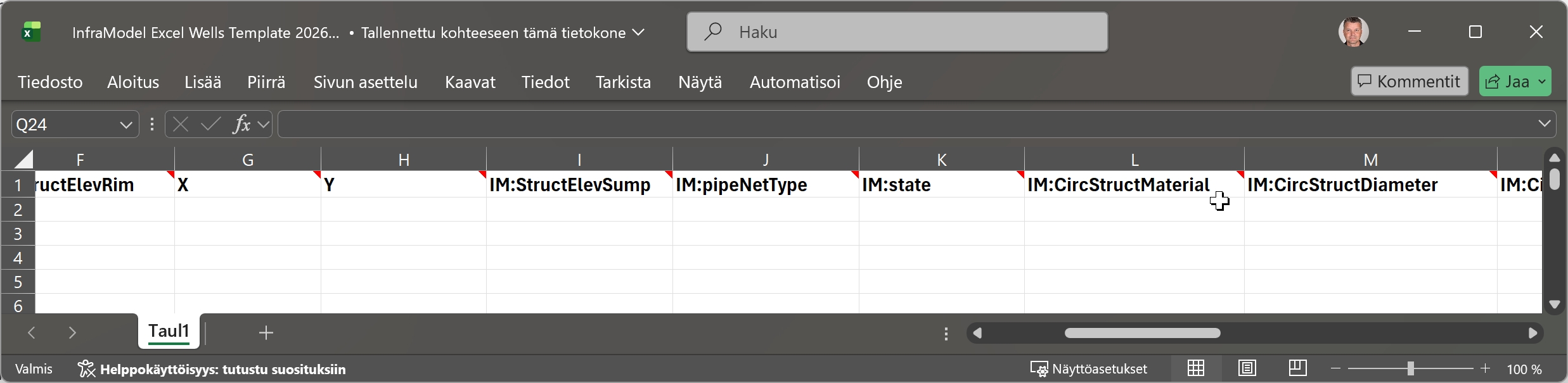

Oletus Inframodel Excel Welss Template 2026.xlsx (käyttäjähakemiston juuressa):

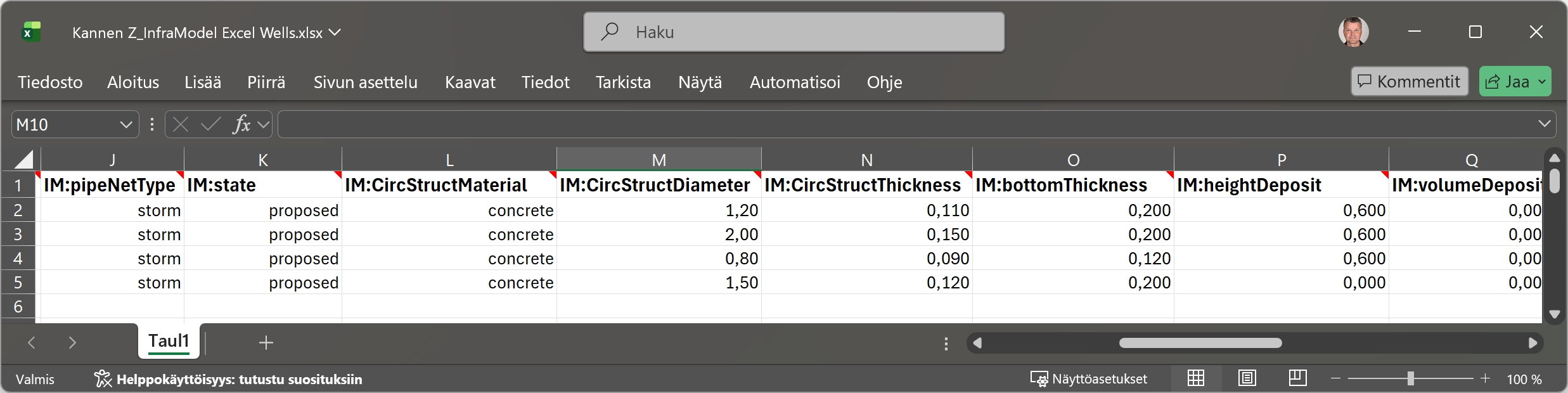

Suunnitelmasta kirjoitettu kaivojen ominaisuudet ominaisuustaulukkoon:

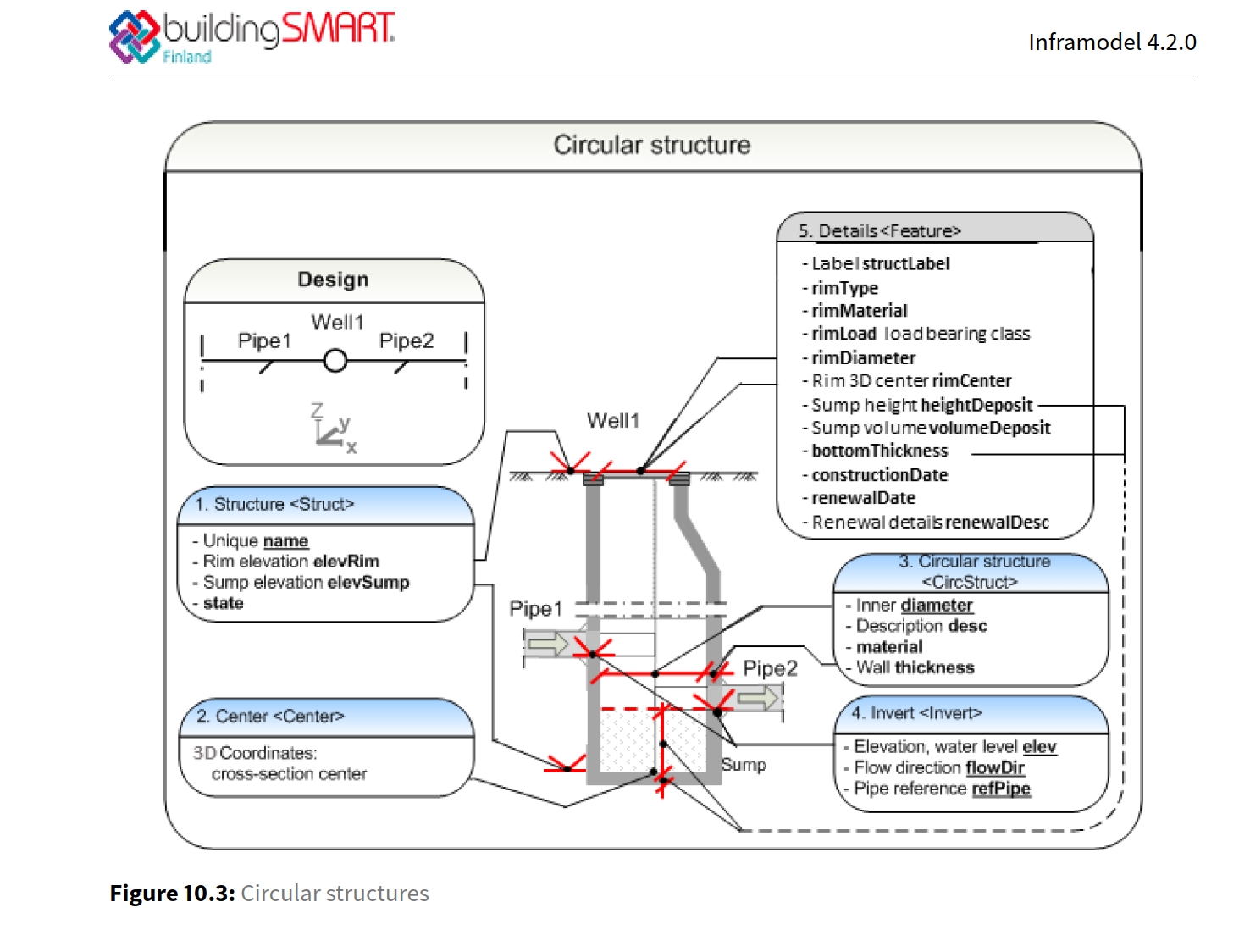

Inframodel 4.2-version mukaiset kaivon ominaisuudet

InfraModel Excel Wells Template 2026.xlsx ominaisuudet

Punaisella olevat ominaisuudet tarvitaan kaivopisteillä putkiverkkotoiminnon laskentaa varten. Loput ominaisuudet lisätään objekteille mutta eivät vaikuta putkiverkko-laskentaan.

• T1 (Pintatunnus)

• T3 (Koodi)

• T4 (Kaivon numero)

• IM:rimCenterX (Kannen X-koordinaatti)

• IM:rimCenterY (Kannen Y-koordinaatti)

• IM:StructElevRim (Kannen pohjan korkeus, Z-koordinaatti)

• X (Pohjan X-koordinaatti)

• Y (Pohjan Y-koordinaatti)

• IM:StructElevSump (Pohjan korkeus, sisäpinta)

• IM:pipeNetType (Yksittäisen kaivon verkkotyyppi, sanitary, storm, water, other)

• IM:state (Yksittäisen kaivon tila, ei käytössä, poistettu, käytössä, suunniteltu)

• IM:CircStructMaterial (Kaivon materiaali)

• IM:CircStructDiameter (Kaivon halkaisija)

• IM:CircStructThickness (Kaivon seinämän paksuus)

• IM:bottomThickness (Kaivon pohjan paksuus)

• IM:heightDeposit (Sakkapesän korkeus)

• IM:volumeDeposit (Sakkapesän tilavuus)

• IM:rimType (Kannen tyyppi)

• IM:rimMaterial (Kannen materiaali)

• IM:rimLoad (Kannen lujuusluokka)

• IM:rimDiameter (Kannen halkaisija)
