Projektiasetukset
Inframodel 4.1 tiedonsiirtoformaatin metatiedot
Inframodel 4.1 -tiedonsiirtoformaatin metatiedoilla tarkoitetaan tietoja, jotka kuvaavat itse aineistoa, sen alkuperää, sisältöä, koordinaatistoa, versiota ja tuottajaa. Ne eivät ole varsinaista infrakohteiden geometriaa tai ominaisuustietoa, vaan tiedonhallintaa ja jäljitettävyyttä tukevia tietoja. Inframodel 4.1 perustuu LandXML-standardiin, jossa nämä tiedot sijoitetaan pääasiassa tiedoston yläosan metatietorakenteisiin.
3D-Winissä käyttäjän määrittelemät projektiasetukset vaikuttaa osaltaan mitä metatietoja putkiverkkotiedostoon kirjoitetaan. Allaolevassa ohjeessa käydään läpi projektin luominen ja asetukset jotka täyttää IM 4.1 määrittelyn vaatimukset.
Projektiasetuksista tulee huomioida että samaa toimintoa käytetään myös otsikkotiedoston kanssa, jolloin projektiasetuksissa on myös inframodelin vaatimuksiin nähden enemmän kenttiä, joilla on mahdollisuus vaikuttaa otsikkotiedoston tietoihin.
Projektiasetukset (organisaation ja tekijän tiedot)

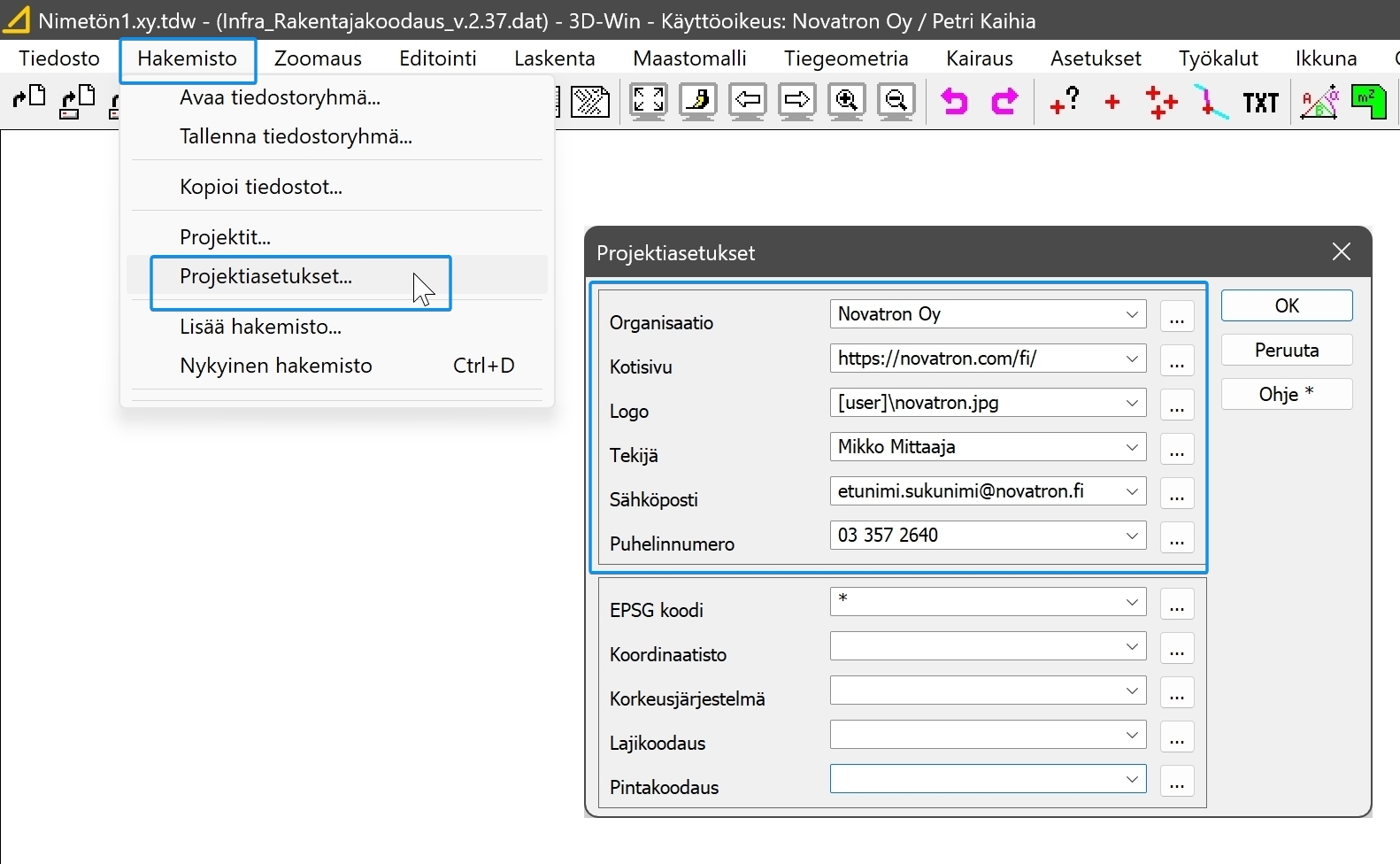

Ensimmäiseksi kannattaa täydentää projektiasetusten organisaation ja tekijän tiedot.
Dialogin alaosa, missä määritellään projektin koordinaatisto ja koodaus jätetään tyhjäksi.
Asetuksia käytetään jatkossa kaikkiin uusiin luotuihin projekteihin.
Projektit (työmaakohtaisen projektin tiedot)

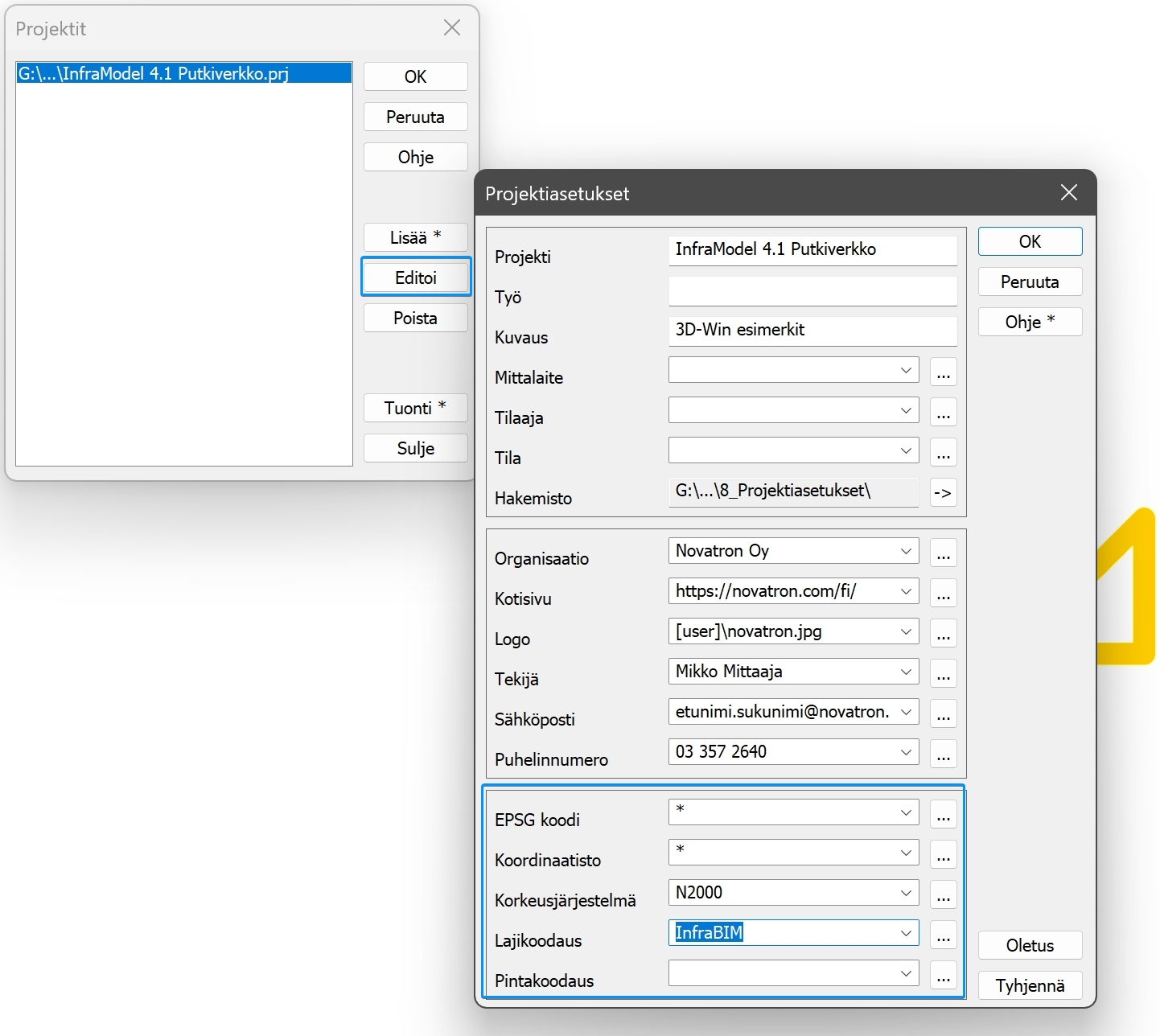

Lisätään varsinainen uusi työmaakohtainen projekti.

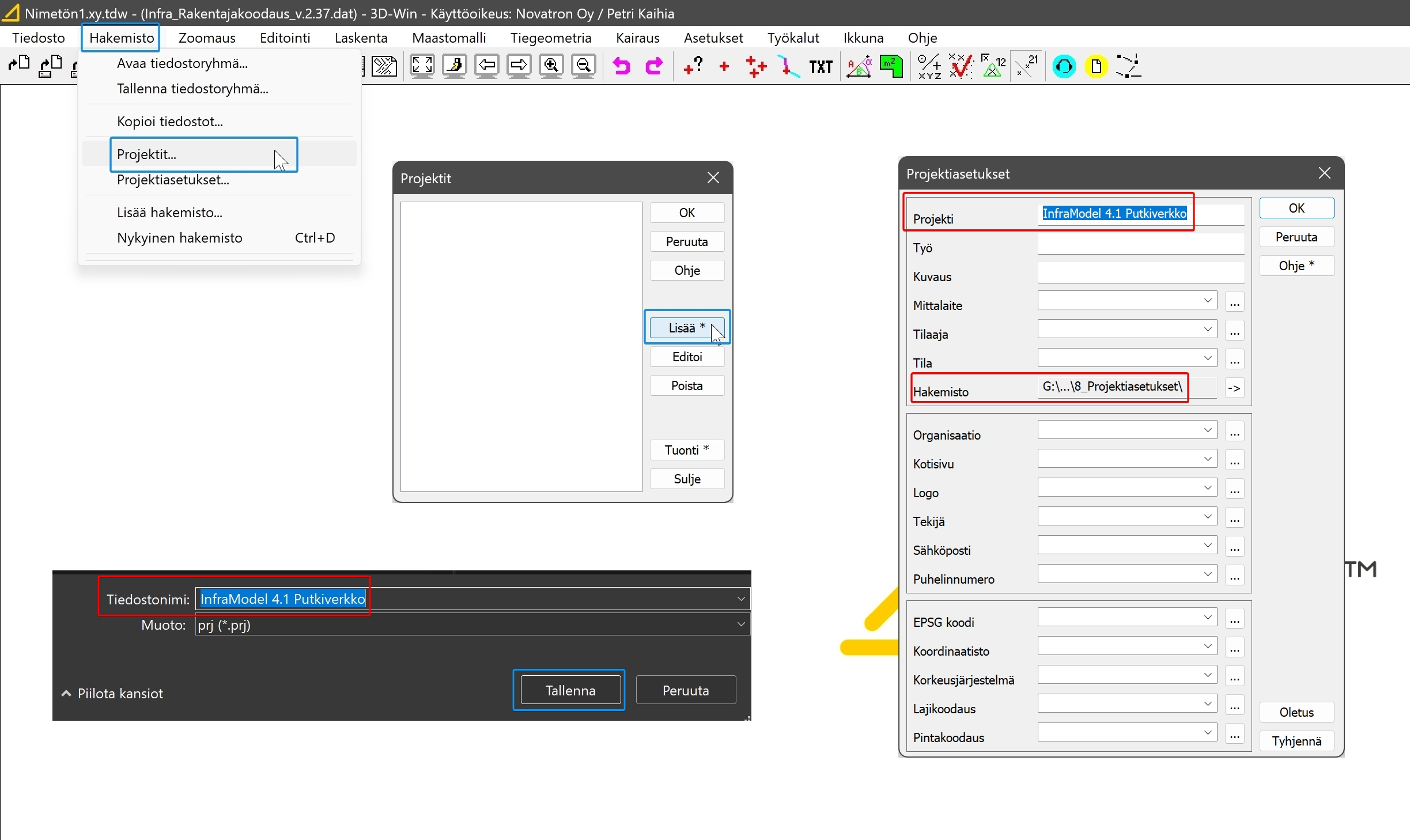

Lisää -toiminnolla luodaan ja tallennetaan projektitiedosto (.prj) haluttuun hakemistoon.
Suositeltavaa on lisätä käyttäjähakemiston juureen Project -kansio minne tallentaa uudet projektit.
C:\Users\etunimi.sukunimi\Documents\3D-System\3D-Win
Tiedostonimi on sama kuin projektin nimi!

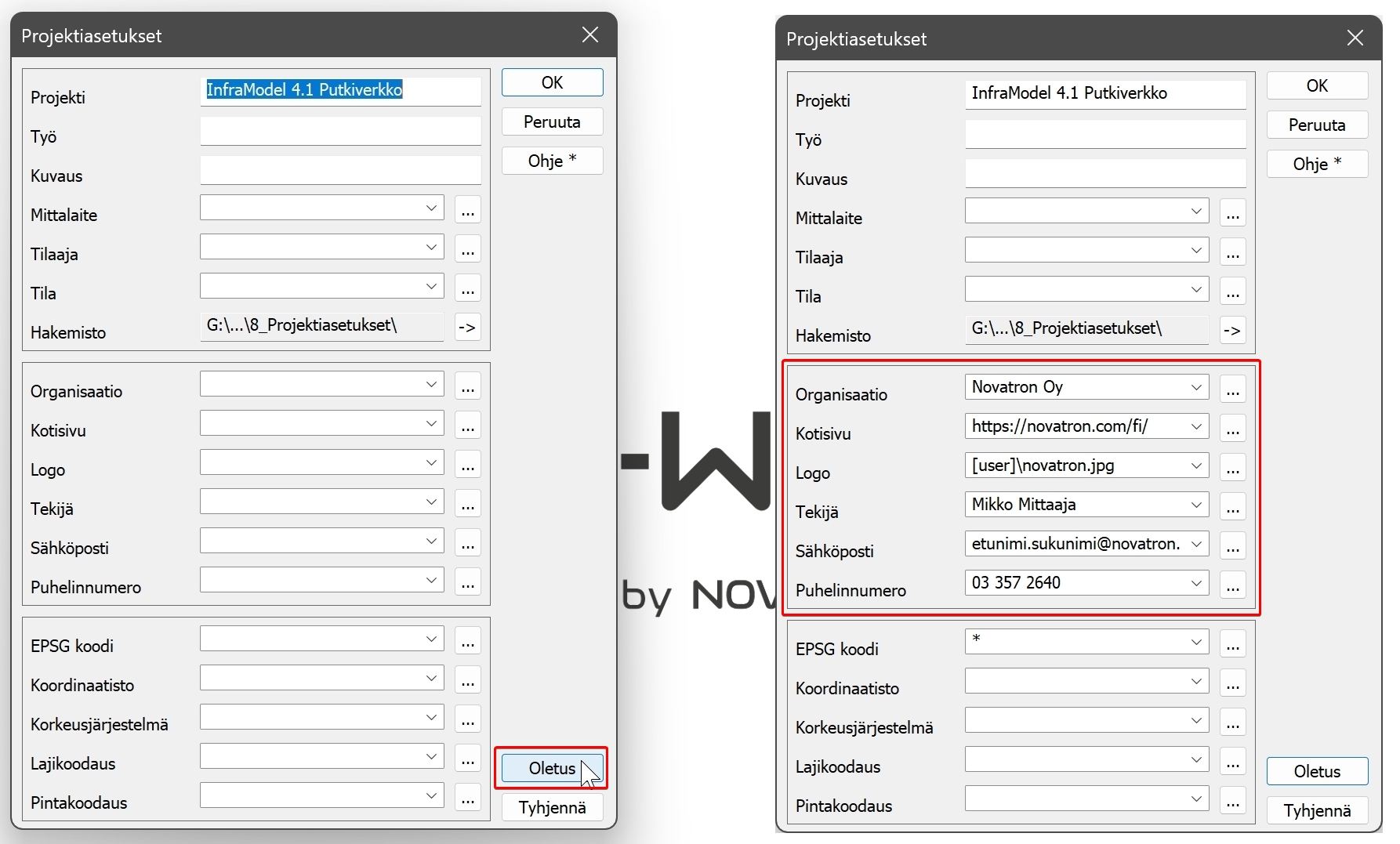

Oletus -painikkeella saa luettua uuteen työmaakohtaiseen projektiin ensimmäisenä määritellyt organisaation ja tekijän tiedot. Näitä tietoja voidaan aina lukea uuteen työmaakohtaiseen projektiin.
(Organisaation ja tekijän tiedot kirjoitetaan vaikka ei luettaisi oletus -painikkeella projektiasetuksiin, helpottaa työmaakohtaisten projektiasetusten käyttöä).
Koordinaatisto ja lajikoodaus
Käytettäessä työmaalla koordinaattijärjestelmää jonka 3D-Win tunnistaa automaattisesti voidaan EPSG koodi ja Koordinaatisto antaa * -merkillä. Osaa kirjoittaa oikean epsg-koodin ja koordinaattijärjestelmän metatietoihin.
ETRS-GK-kaistat 19-31 (esim. GK27 X=6697075.757 Y=27444139.895)
KKJ-kaistat 1-4 (esim. KKJ3 X=6697179.956 Y=3444313.513)
Korkeusjärjestelmä annetaan nimi, N200 tai N60.
Lajikoodaus on InfraBIM.
EPSG -koodin ja koordinaatiston nimeäminen
Mikäli työmaalla käytetään koordinaattijärjestelmää, jota 3D-Win ei tunnista, tulee nimetä epsg-koodi suoraan ja samoin koordinaatiston nimi.

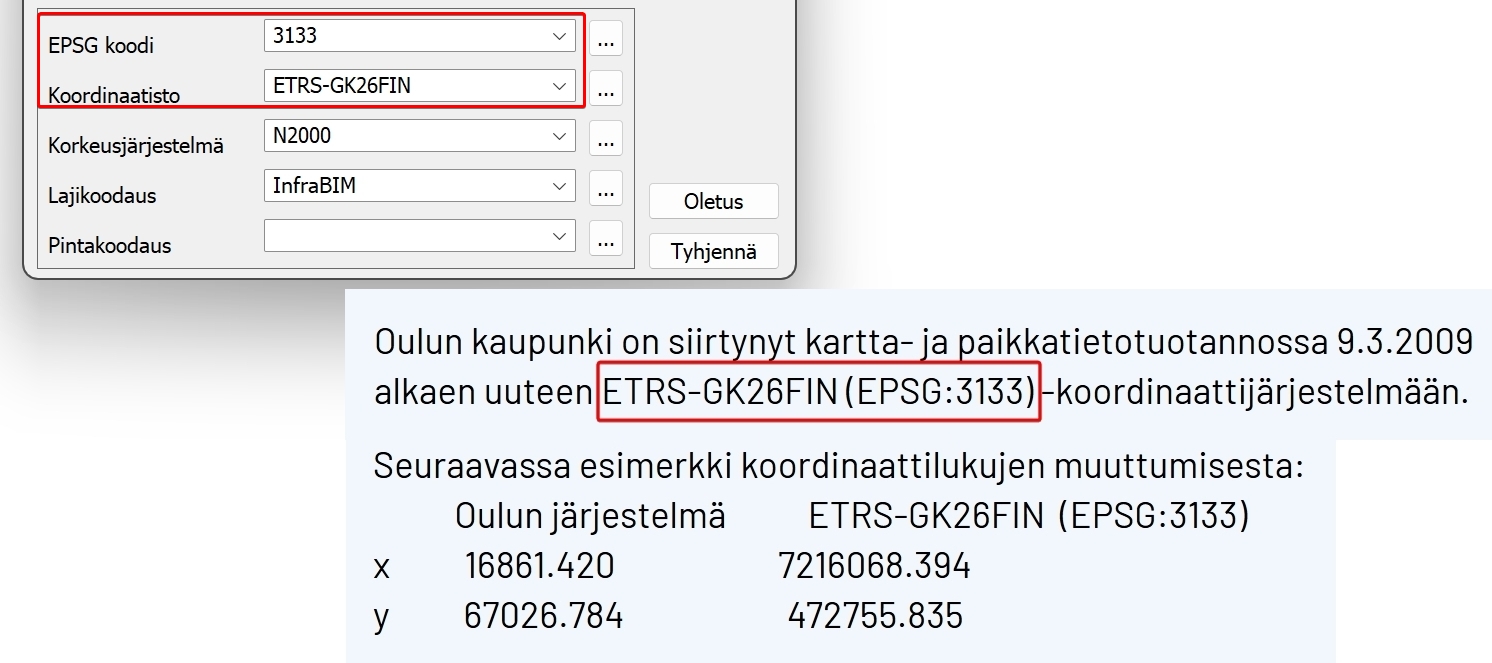

Esimerkkinä Oulun kaupungin käyttämä GK26-kaistan lyhyet koordinaatit.
Alasvetovalikosta ei löydy lyhyiden GK-kaistojen epsg-koodeja!
ETRS-TM35FIN -koordinaattijärjstelmä

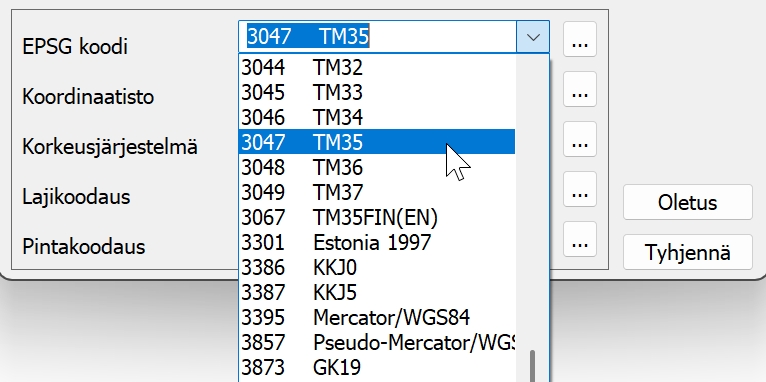

Käytettäessä ETRS-TM35FIN koordinaatistoa on suositeltavaa määritellä epsg-koodi alasvetovalikosta ja nimetä koordinaatisto ETRS-TM35FIN
Esimerkki projektiasetuksista

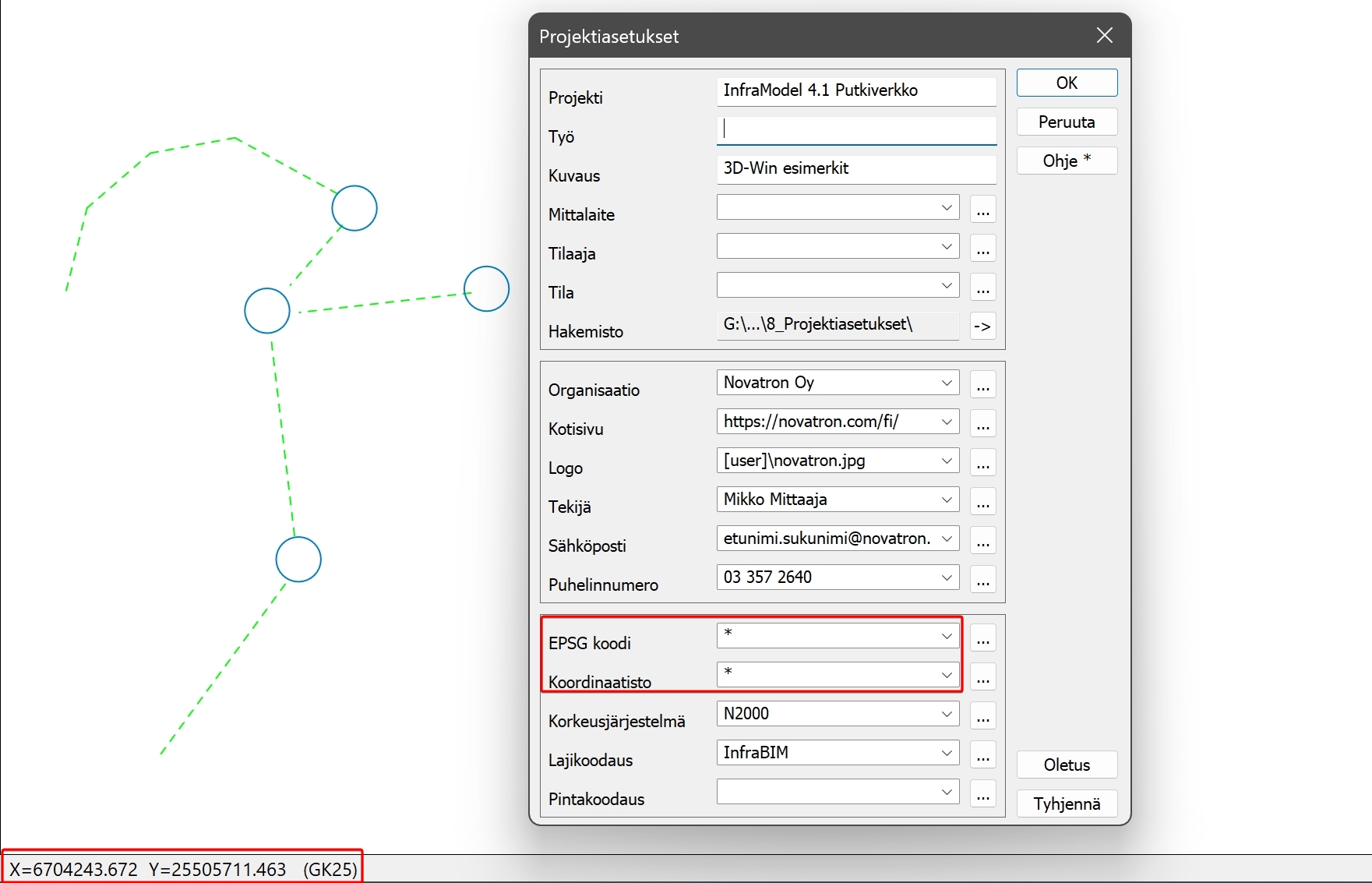

Koordinaatisto on tunnistettu GK25, korkeusjärjestelmä N2000.

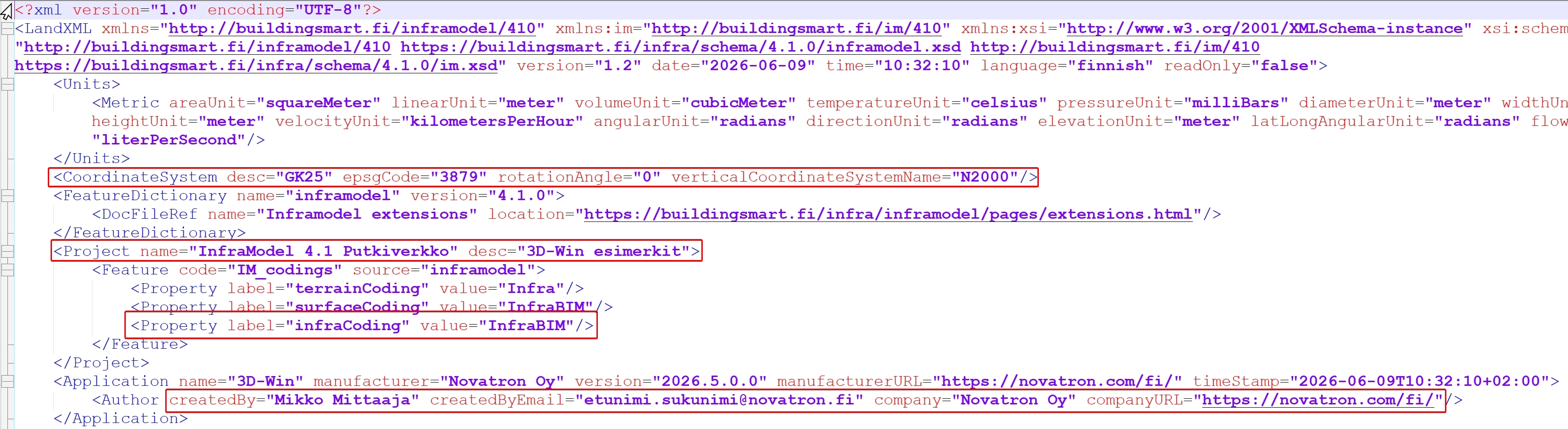

Seuraavat tiedot kirjoitetaan metatietoihin:
Projekti ja kuvaus
Organisaatio, kotisivu, tekijä,sähköposti
Koordinaatisto, epsg-koodi, korkeusjärjestelmä
Lajikoodaus

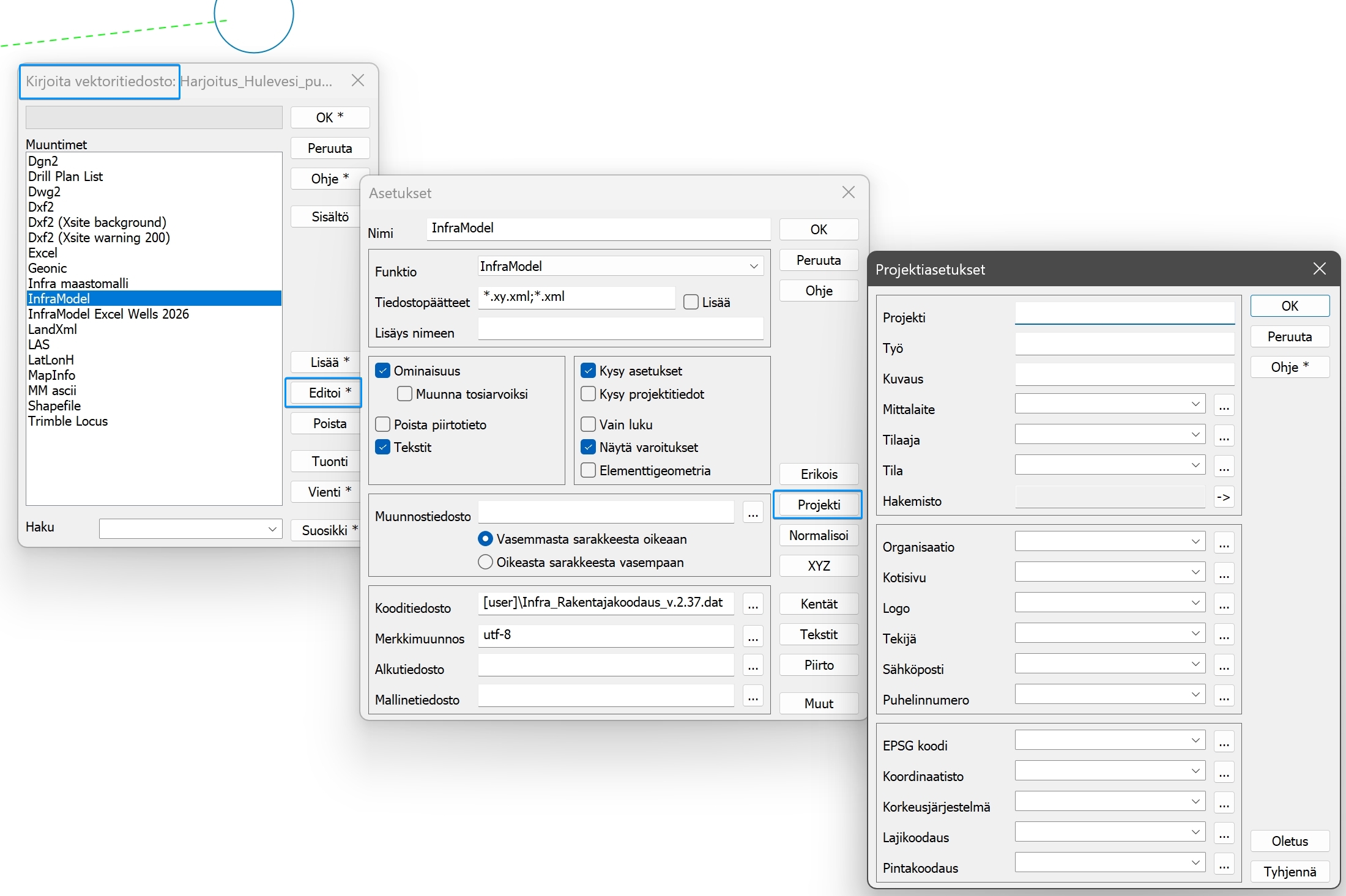

InfraModel -kirjoitusmuuntimen projektiasetukset
Varmista että käyttämässäsi InfraModel-kirjoitusmuuntimessa ei ole määritelty erikseen projektiasetuksia.
Muuntimen projektiasetukset on “voimakkain” eli asetukset ylikirjoittaa edellä määrittellyt asetukset!
