Kaivojen suunnitelmatiedon vienti ominaisuustaulukkoon
Inframodel-määrittelyn mukaisessa PipeNetworks-muodossa olevia putkiverkkosuunnitelmia voidaan hyödyntää ominaisuuksien osalta toteuma-aineiston tuottamiseen. Suunnitelmasta viedään pelkästään kaivot ominaisuuksineen Inframodel Excel Wells 2026 -taulukkoon, jonka avulla maastossa mitatuille kaivopisteille voidaan lukea suunnitellut ominaisuudet takaisin. Mikäli kaivojen osalta tulee muutoksia työmaalla suunnitelmiin nähden, taulukkoa korjataan/täydennetään ominaisuuksien osalta.
Mikäli työmaalla on käytettävissä pelkästään kaivokortit, tulee kaivojen ominaisuudet täydentää käsin kaivojen ominaisuustaulukkoon.
InfraModel Excel Wells 2026

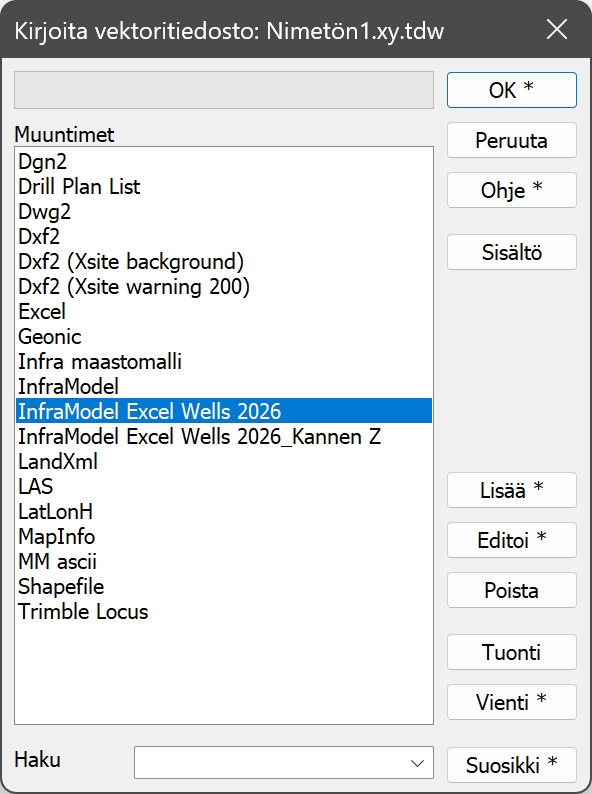

Kaivojen vientiformaatti asentuu kirjoituspuolen muunninlistaan nimellä Inframodel Excel Wells 2026 lukemalla putkiverkkotoiminnon käyttöönoton yhteydessä import_2026.ini

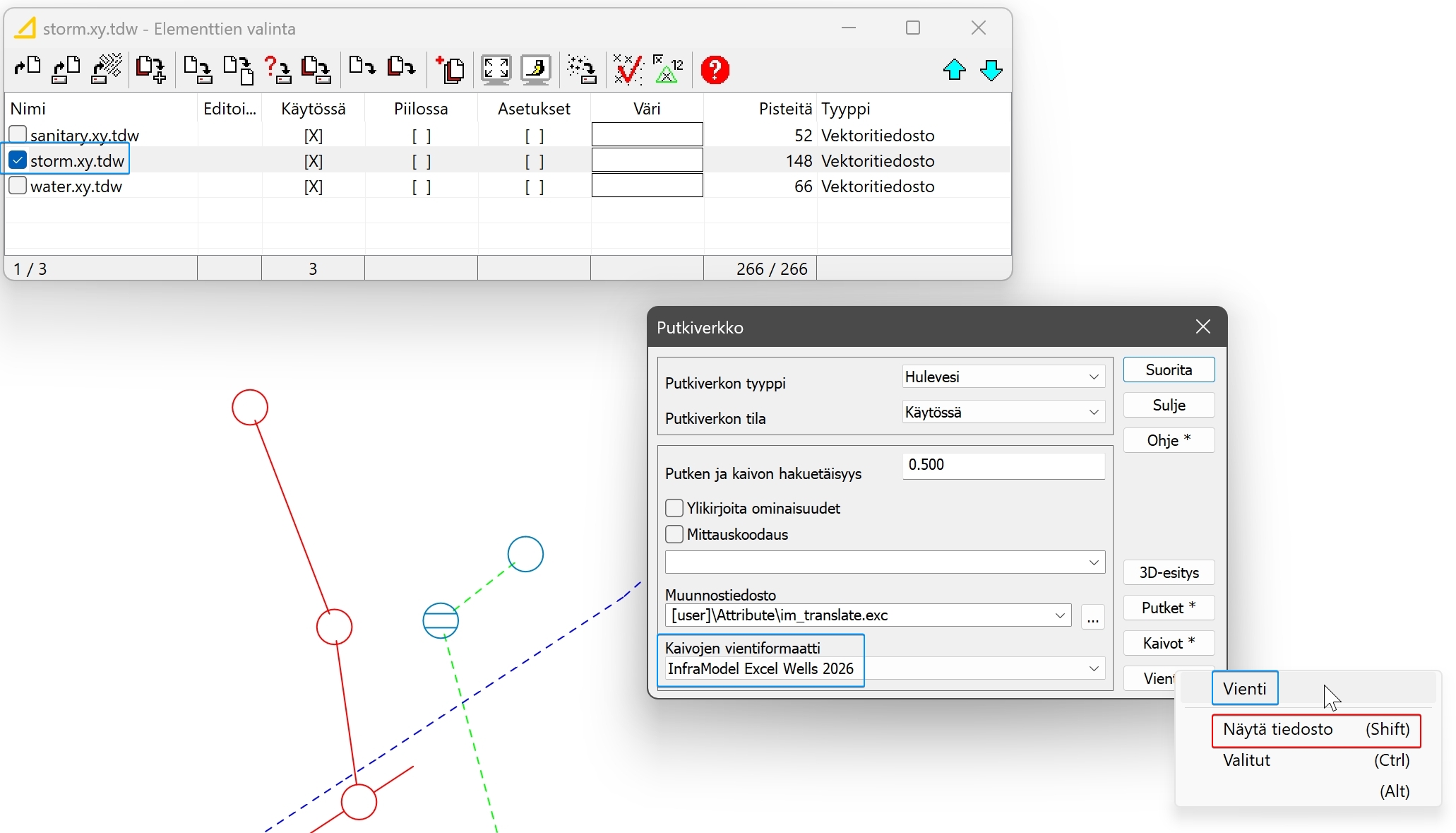

Elementilistan aktiivinen tiedosto voidaan kirjoittaa putkiverkko-dialogin Vienti -toiminnolla.
Kaivojen vientiformaatti on Inframodel Excel Wells 2026
Vienti -painikella kirjoitetaan ominaisuudet mitkä suunnitelmassa kaivoilla on, jos taulukossa olevaa ominaisuutta ei löydy, jätetään kyseinen kohta tyhjäksi.
Vienti -painikkeen alla on Näytä tiedosto, avaa kaivojen ominaisuustaulukon tallentamatta. Kätevä tapa kokeilla mitä ominaisuuksia kaivoilla on, ei tarvitse tallentaa erikseen.

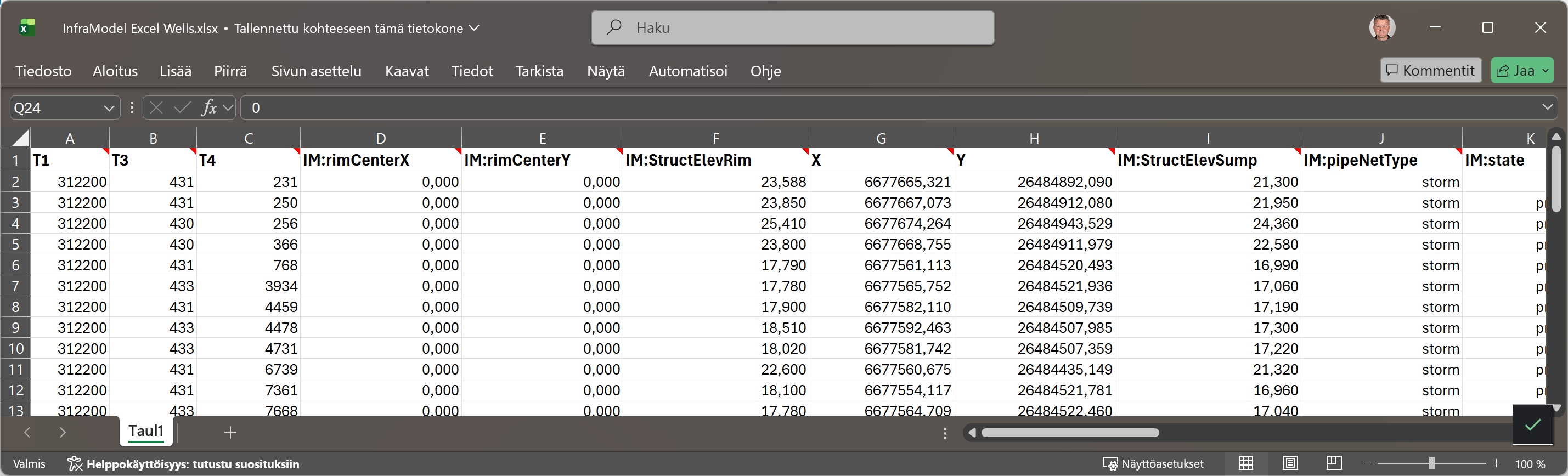

Kaivojen ominaisuustaulukkoon on kirjoitettu kaikki kaivojen tiedot/ominaisuudet suunnitelmasta. Kaivojen kannen ja pohjan korkeudet ja X,Y -tiedot on suunniteltuja arvoja!
InfraModel Excel Wells 2026_Kannen Z
Kaivot voidaan kirjoittaa myös niin että kaivon kannen suunniteltu X,Y jätetään kirjoittamatta, ainoastaan kannen suunniteltu korkeus kirjoitetaan excel-taulukkoon IM:StructElevRim
Kaivon pohjan suunniteltu X,Y ja pohjan korkeus IM:StructElevSump jätetään tyhjäksi. Muut ominaisuudet kirjoitetaan.
Tätä tapaa voidaan käyttää jos halutaan kaivoille suunniteltu kannen korkeus, ennen kuin saadaan lopuksi mitattua todellinen kannen korkeus ja päivitettyä tiedosto.

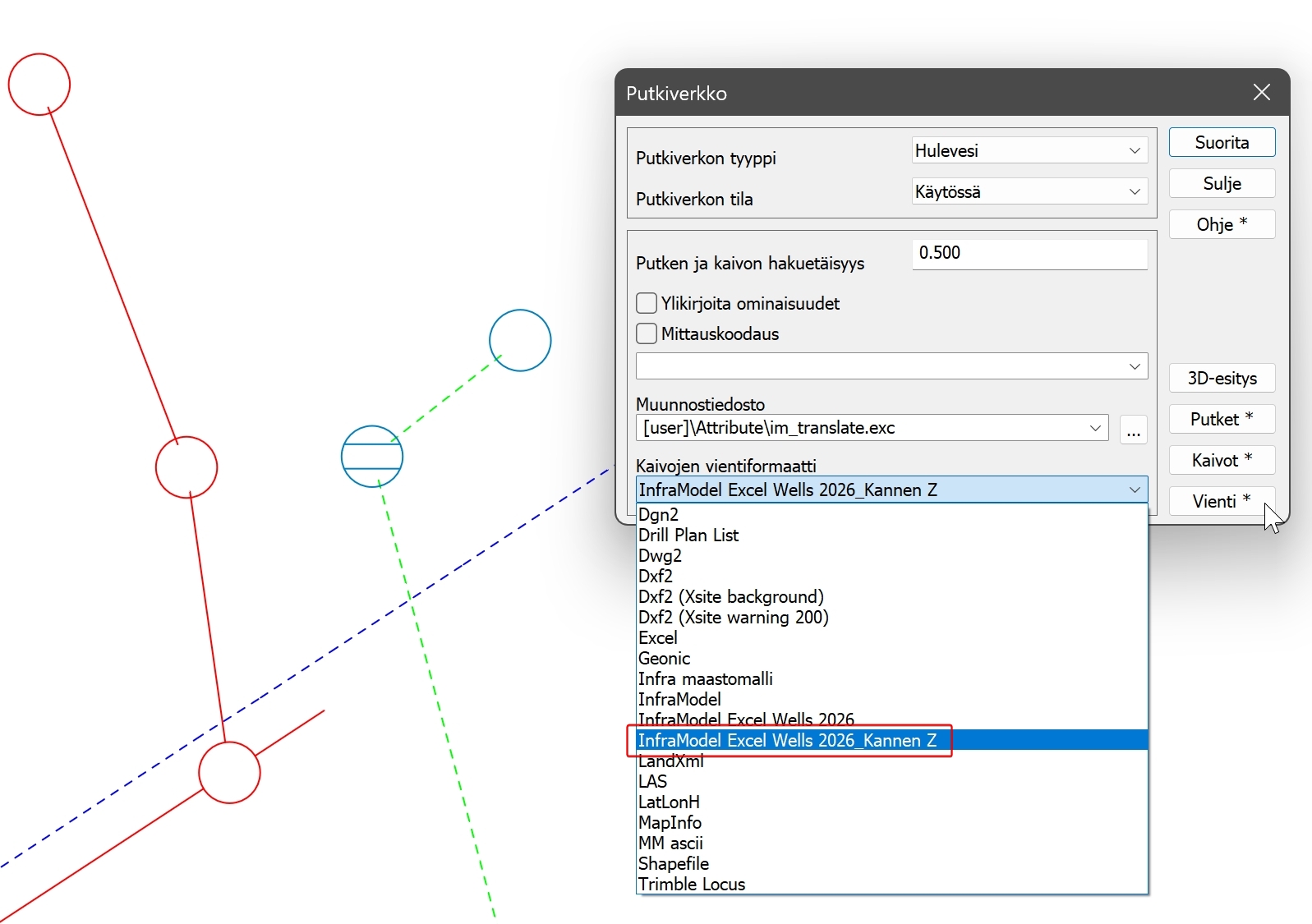

Lue Inframodel Excel Wells 2026_Kannen Z.ini muunninlistaan ja valitse putkiverkkodialogin Kaivojen vientiformaatiksi kirjoitusmuunnin.

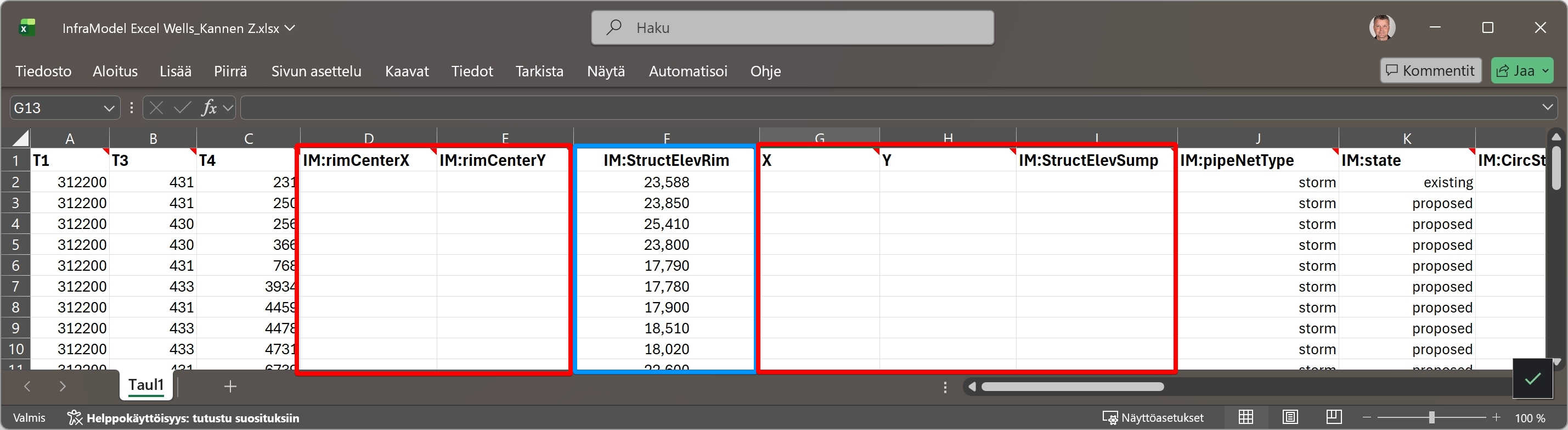

Kirjoitetaan ainoastaan kannen suunniteltu korkeus, kannen X ,Y -koordinaatti jää tyhjäksi. Kaivon pohjan X, Y ja pohjan korkeus samoin jätetään tyhjäksi.

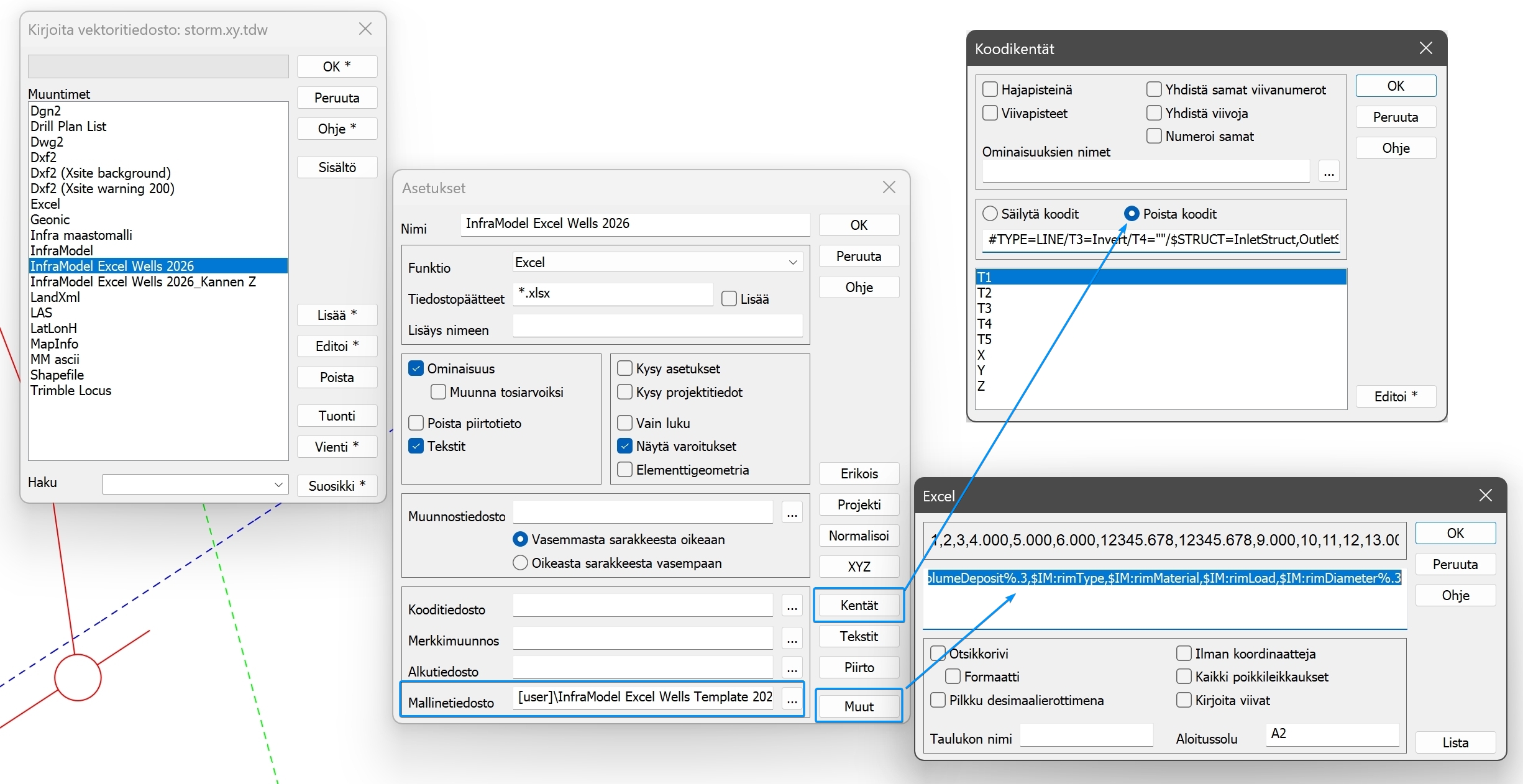

InfraModel Excel Wells 2026 -kirjoitusmuuntimen asetukset
InfraModel Excel Wells 2026 -muuntimen asetukset on tässä käyty läpi, ei tarvitse erikseen määritellä!
Mallinetiedosto
Käyttäjähakemiston juuressa InfraModel Excel Wells Template 2026.xlsx
Kirjoittaa kaivot käyttäen tyhjää kaivojen ominaisuustaulukkoa mallineena
infraModel Excel Wells Template 2026.xlsx asentuu hakemistoon ohjelman asennuksen/päivityksen yhteydessä
Kentät
Poista koodit
#TYPE=LINE/T3=Invert/T4=""/$STRUCT=InletStruct,OutletStruct,ConnectionStruct,Connection
Jättää kirjoittamatta invert-pisteet, putken päät ja jatkokset
Muut
$T1,$T3,$T4,$IM:rimCenterX%.3,$IM:rimCenterY%.3,$IM:StructElevRim%.3,X%.3,Y%.3,$IM:StructElevSump%.3,$IM:pipeNetType,$IM:state,$IM:CircStructMaterial,$IM:CircStructDiameter%.2,$IM:CircStructThickness%.3,$IM:bottomThickness%.3,$IM:heightDeposit%.3,$IM:volumeDeposit%.3,$IM:rimType,$IM:rimMaterial,$IM:rimLoad,$IM:rimDiameter%.3
Määritellään mitä ominaisuuksia missä järjestyksessä kirjoitetaan infraModel Excel Wells Template 2026.xlsx mallinetiedostoon
