Trimmaa / jatka viivaa

3D-Win / Editointi / Viivat

Avainsanat: Katkaise viiva, Jatka viivaa

Artikkelin toiminnot 3D-Win 2024.0 alkaen, versioon 2025.1 lisätty Käännä -painike

Yleisesti Trimmaa / Jatka viivaa toiminnosta

Toiminnolla voidaan katkaista tai jatkaa viivaa (trimmattava viiva) rajaavan viivan suhteen. Vastaa CAD-sovellusten Trim/Extend -toimintoja.

Rajaava viiva leikkaa trimmattavan viivan, viiva katkaistaan leikkauskohdasta ja mikäli rajaava viiva ja trimmattava viiva eivät leikkaa, trimmattavaa viivaa jatketaan.

Dialogissa ei erillisellä asetuksella määritellä halutaanko trimmattava viiva katkaista vai jatkaa.

Rajaava viiva = Referenssiviiva, minkä suhteen viiva katkaistaan tai jatketaan.

Trimmattava viiva = Katkaistava tai jatkettava viiva.

Viivan katkaiseminen = Rajaava viiva leikkaa katkaistavan viivan. Osoitetaan hiirellä katkaistavan viivan päätä. Viiva katkaistaan leikkauskohdasta.

  • Leikkauspisteen korkeus haetaan trimmattavalta viivalta oletusasetuksella. Interpoloidaan tarvittaessa kahden edellisen viivapisteen mukaan.

Viivan jatkaminen = Jatkettava viiva ja rajaava viiva eivät leikkaa. Osoitetaan hiirellä jatkettavan viivan päätä. Viiva jatketaan rajaavan viivan leikkauspisteeseen.

  • Jatkettavan viivan korkeus interpoloidaan kahden edellisen viivapisteen mukaan.

Lisäasetuksilla voidaan määritellä, halutaanko katkaistavan tai jatkettavan viivan leikkauskohdan pisteen korkeus hakea rajaavalta viivalta.

Ohjeessa on käyty asetuskohtaisesti läpi, mitä vaikutuksia kyseisellä asetuksella on jatkettavaan/katkaistavaan viivaan.

Ohjeen lopussa olevalla videolla on käyty samoilla esimerkeillä toimintoja läpi!


Ohje -painikkeesta pääset helppiin.

Auto Trimmaa osoitetun viivan automaattisesti. Asetus nollautuu aina toiminnon käynnistyksessä.

Käännä Kääntää rajaavan viivan kulkusuunnan. Vaihtaa käytetyn leikkauspisteen joissain moodeissa, jos leikkauksia on monta. Versiossa 2025.1

Nollaa -painike nollaa molemmat viivat, rajaavan ja trimmattavan viivan.

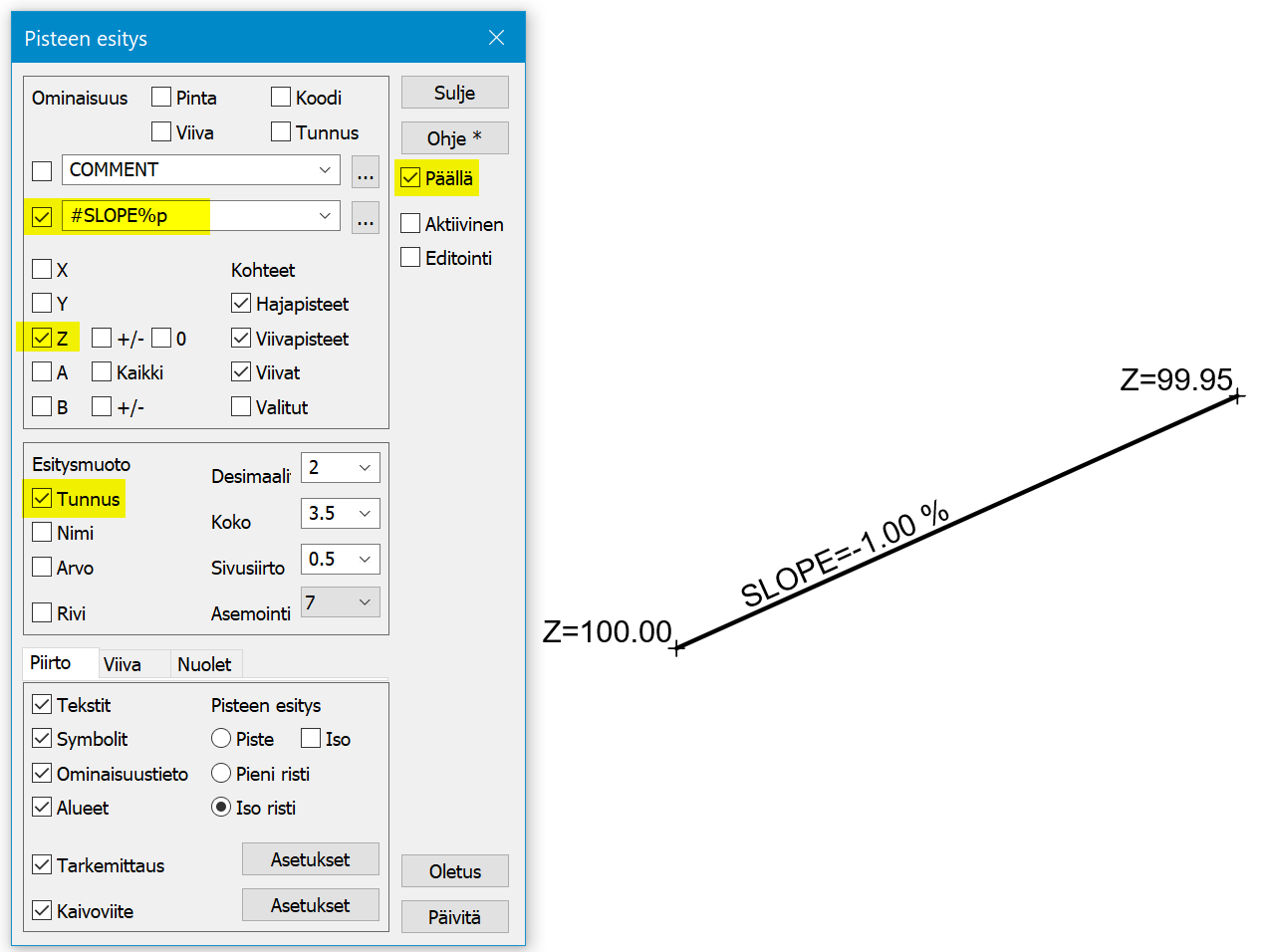

Esimerkeissä on käytetty Pisteen esityksessä seuraavia asetuksia.

Kallistus #SLOPE%p

%p kallistus prosentteina

Version 2025.1 lisäykset

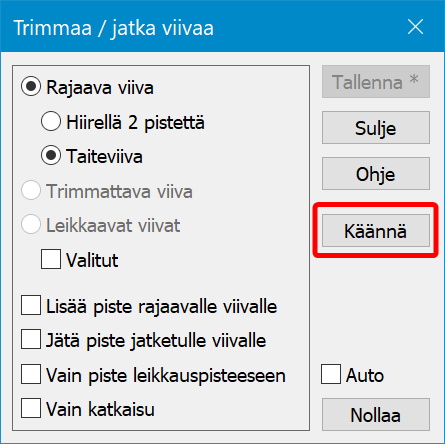

Versioon 2025.1 lisättiin trimmaustoimintoon painike kääntämään rajaavan viivan kulkusuunta. Trimmattava viiva katkaistaan rajaavan viivan kulkusuuntaan nähden ensimmäisen leikkauspisteen kohdalta. Kääntämällä rajaavan viivan kulkusuuntaa, voidaan trimmattava viiva katkaista rajaavan viivan toisen reunan ensimmäisestä leikkauspisteestä.

Rajaavalle viivalle piirretään viivan kulkusuuntaa näyttävät nuolet automaattisesti. Nuolien kokoa voidaan säätää pisteen asetuksista, nuolien kerroin -kohdasta.

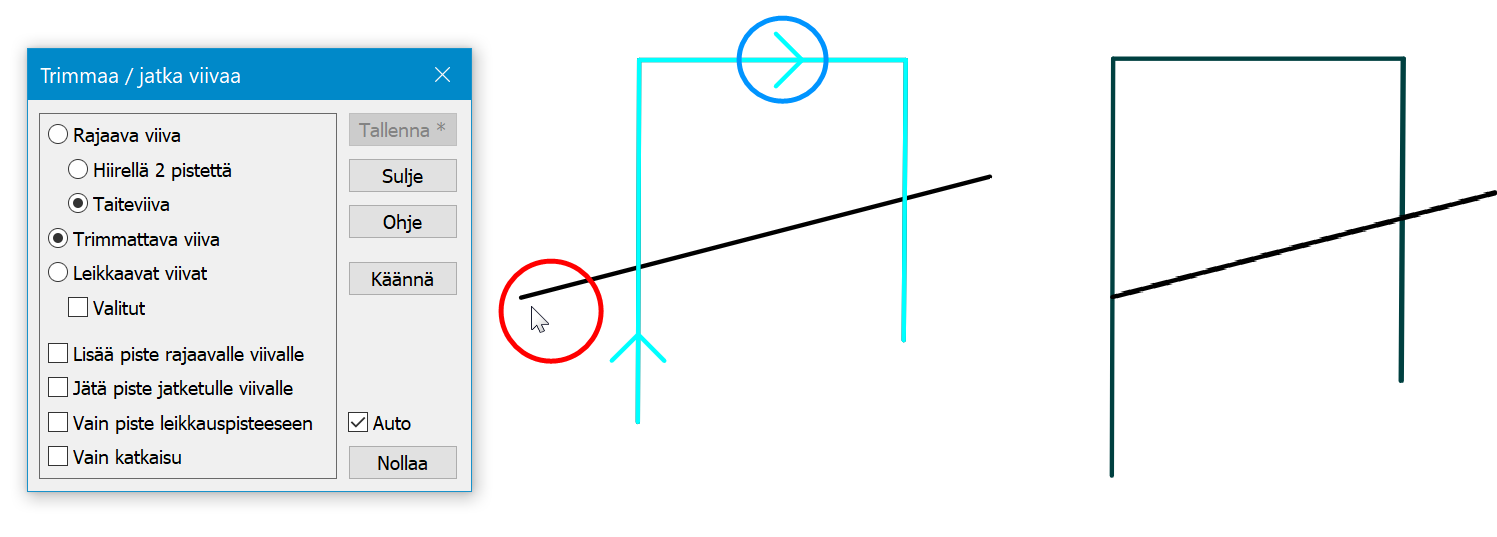

Rajaavan viivan kulkusuunta vasemmalta oikealle, trimmattava viiva katkaistaan rajaavan viivan ensimmäisessä leikkauspisteessä kulkusuuntaan nähden.

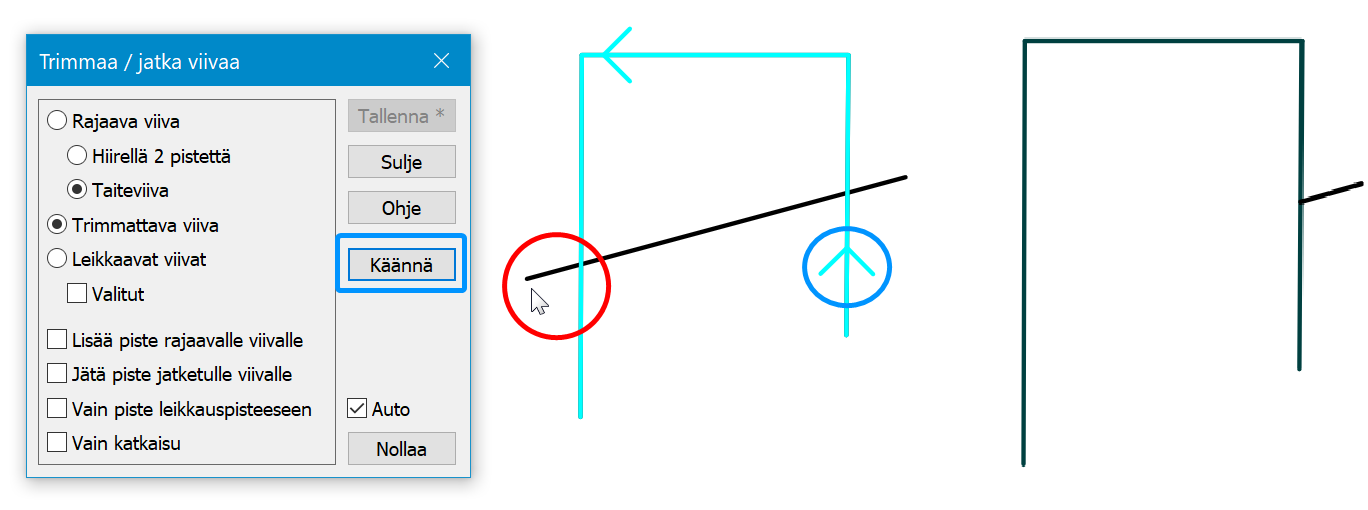

Käännä -painikkeella käännetään rajaavan viivan kulkusuunta oikealta vasemmalle, trimmattava viiva katkaistaan taas rajaavan viivan ensimmäisessä leikkauspisteessä kulkusuuntaan nähden.

Version 2024.0 toiminnot

Rajaava viiva

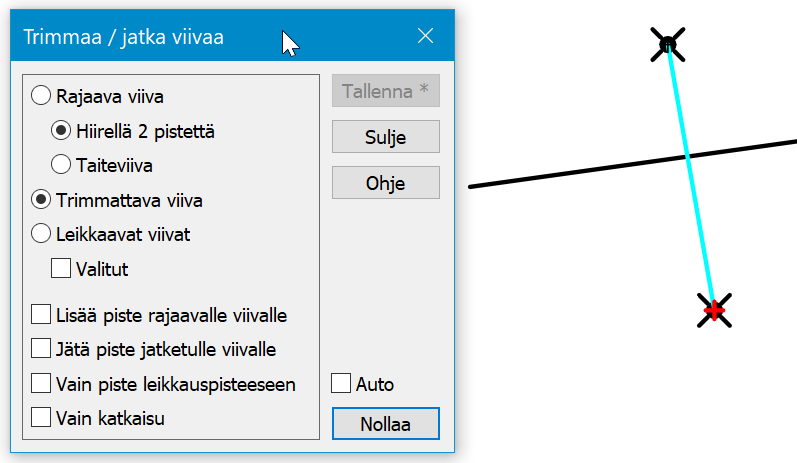

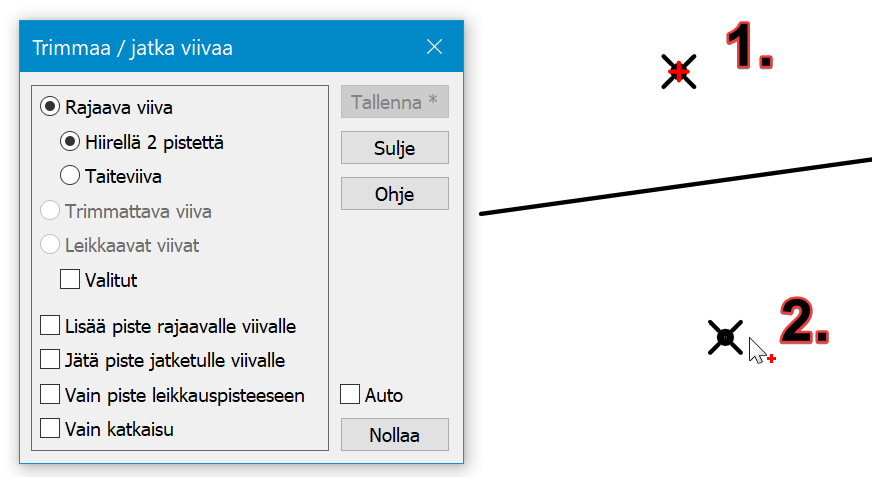

Hiirellä 2 pistettä

Dialogissa valintana Rajaava viiva ja Hiirellä 2 pistettä.

Hakutapa on automaattisesti Lähin piste, voit valita näytöllä olevista hajapisteistä minkä mukaan rajaava viiva luodaan.

Voit myös luoda rajaavan viivan hiirellä vaihtamalla hakutavaksi Hiiri ja klikkaamalla näyttöä luodaksesi rajaavan viivan alku -ja loppupään.

Syntyy rajaava viiva ja dialogissa valinta muuttuu Trimmattava viiva.

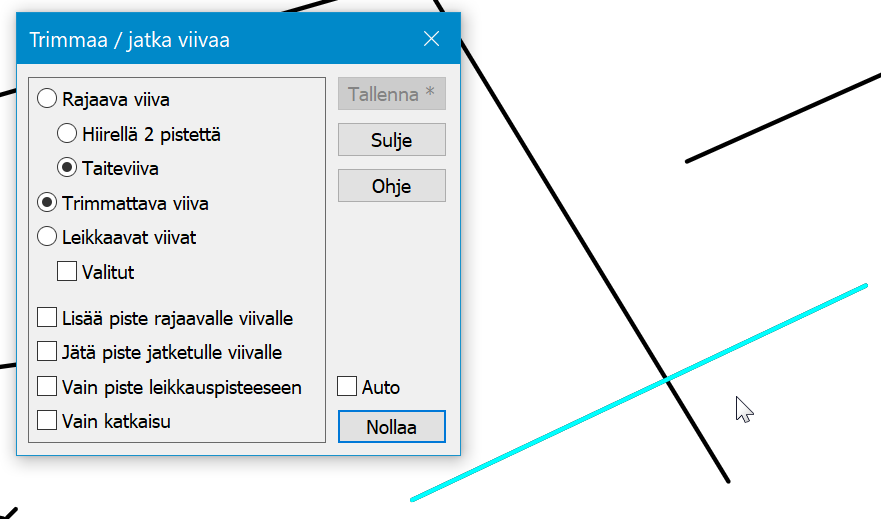

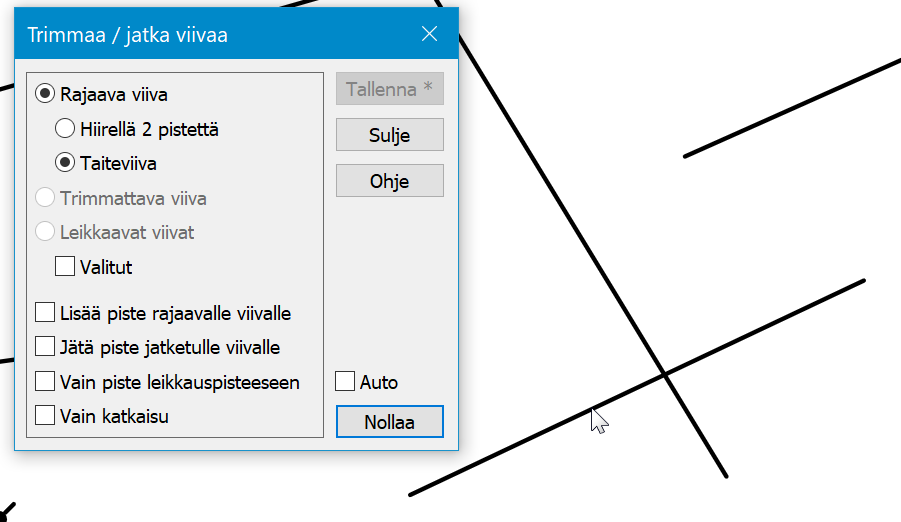

Taiteviiva

Dialogissa valintana Rajaava viiva ja Taiteviiva.

Taiteviiva voidaan näyttää hiirellä, oikea hakutapa automaattisesti.

Rajaava viiva ja dialogissa valinta muuttuu Trimmattava viiva.

Trimmattava viiva

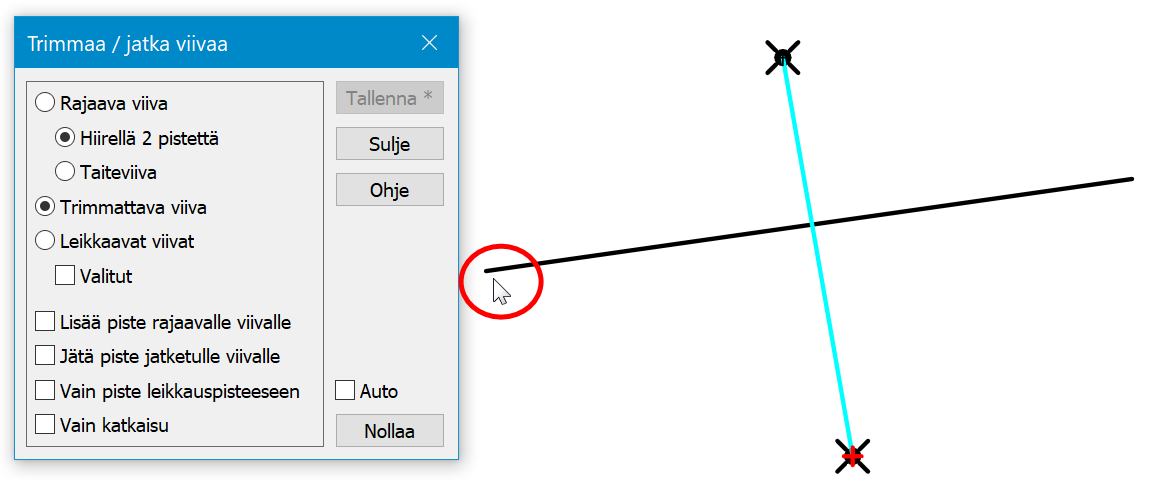

Viivan katkaisu

Valintana dialogissa Trimmattava viiva

Osoitetaan trimmattavaa viivaa eli katkaistavaa viivaa tässä tapauksessa.

Osoita katkaistavan viivan päästä hiirellä.

Viiva katkaistaan tältä puolen rajaavaan viivaan nähden.

Katkaistulle viivan pisteelle korkeus määräytyy trimmattavalta viivalta.

Näkyy ruudulla heti, voit Tallenna-painikkeella hyväksyä.

Auto-valinnalla tallennetaan automaattisesti.

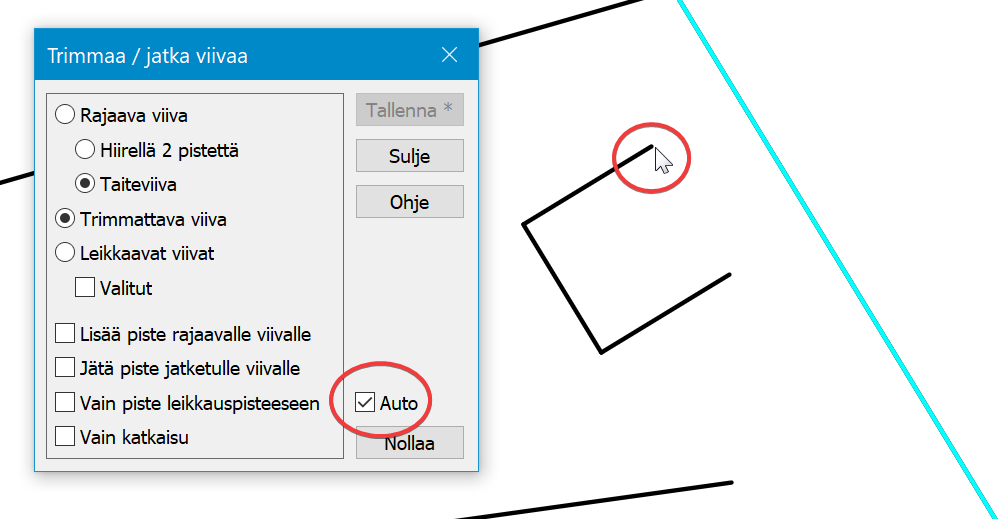

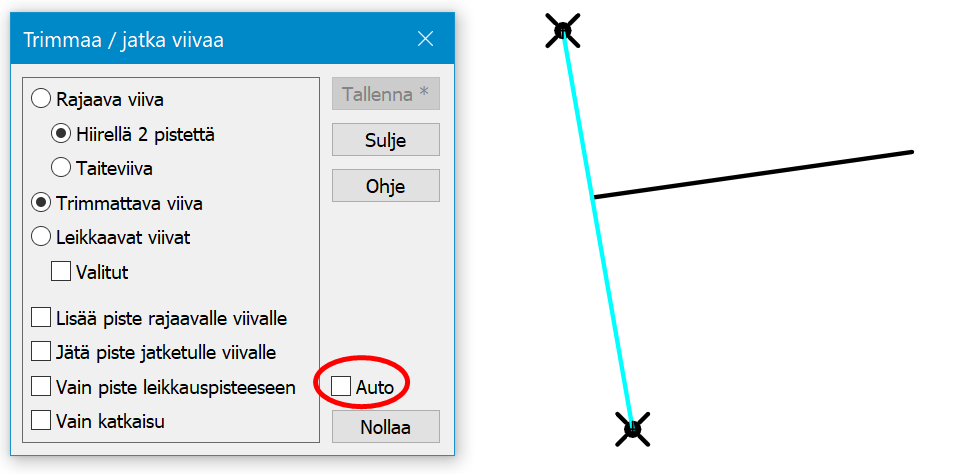

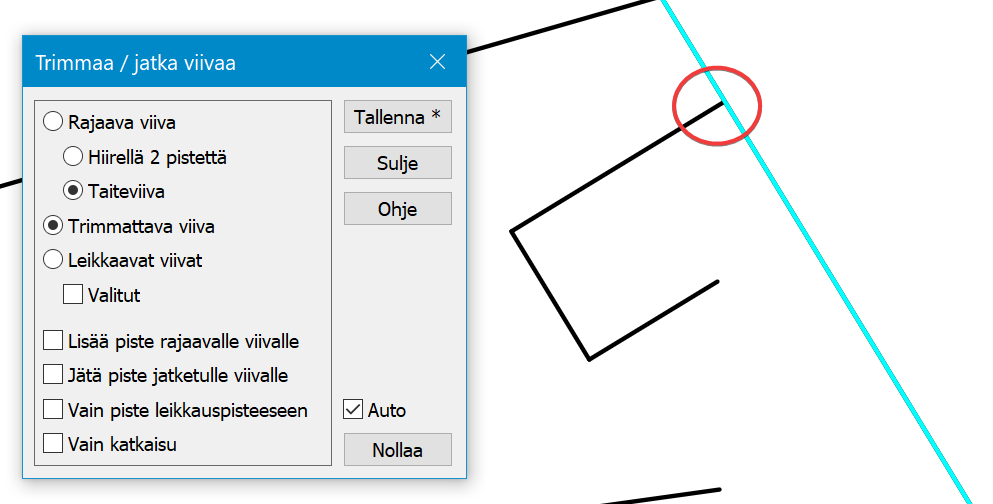

Viivan jatkaminen

Valintana dialogissa Trimmattava viiva ja Auto-valinta.

Osoita jatkettavaa viivaa viivan päästä.

Viivaa jatketaan Rajaavaan viivaan asti.

Jatkettavan viivan korkeus määräytyy trimmattavalta viivalta.

Voit jatkaa muitakin viivoja näyttämällä jatkettavan viivan päästä hiirellä.

Auto-valinta tallentaa automaattisesti.

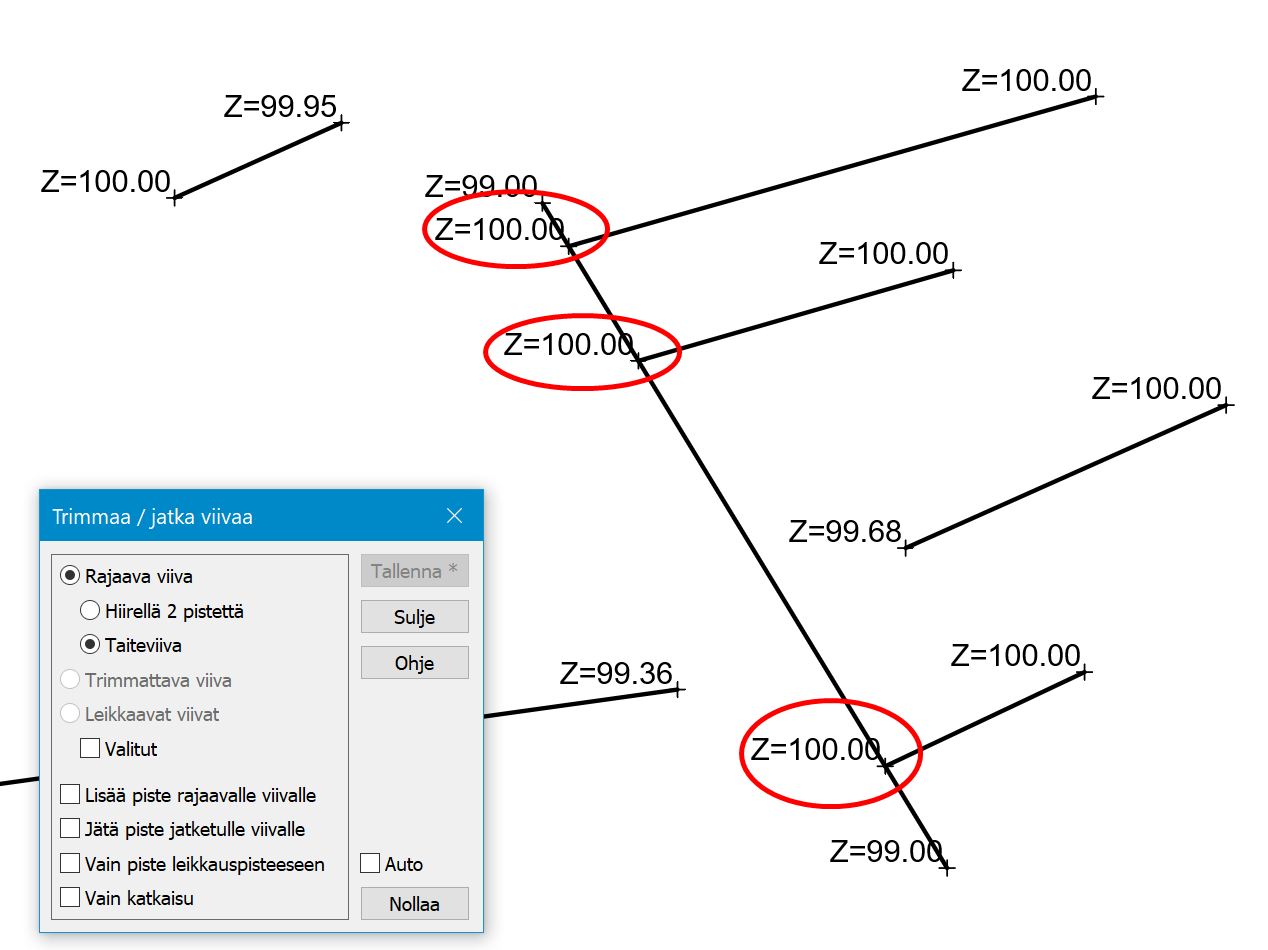

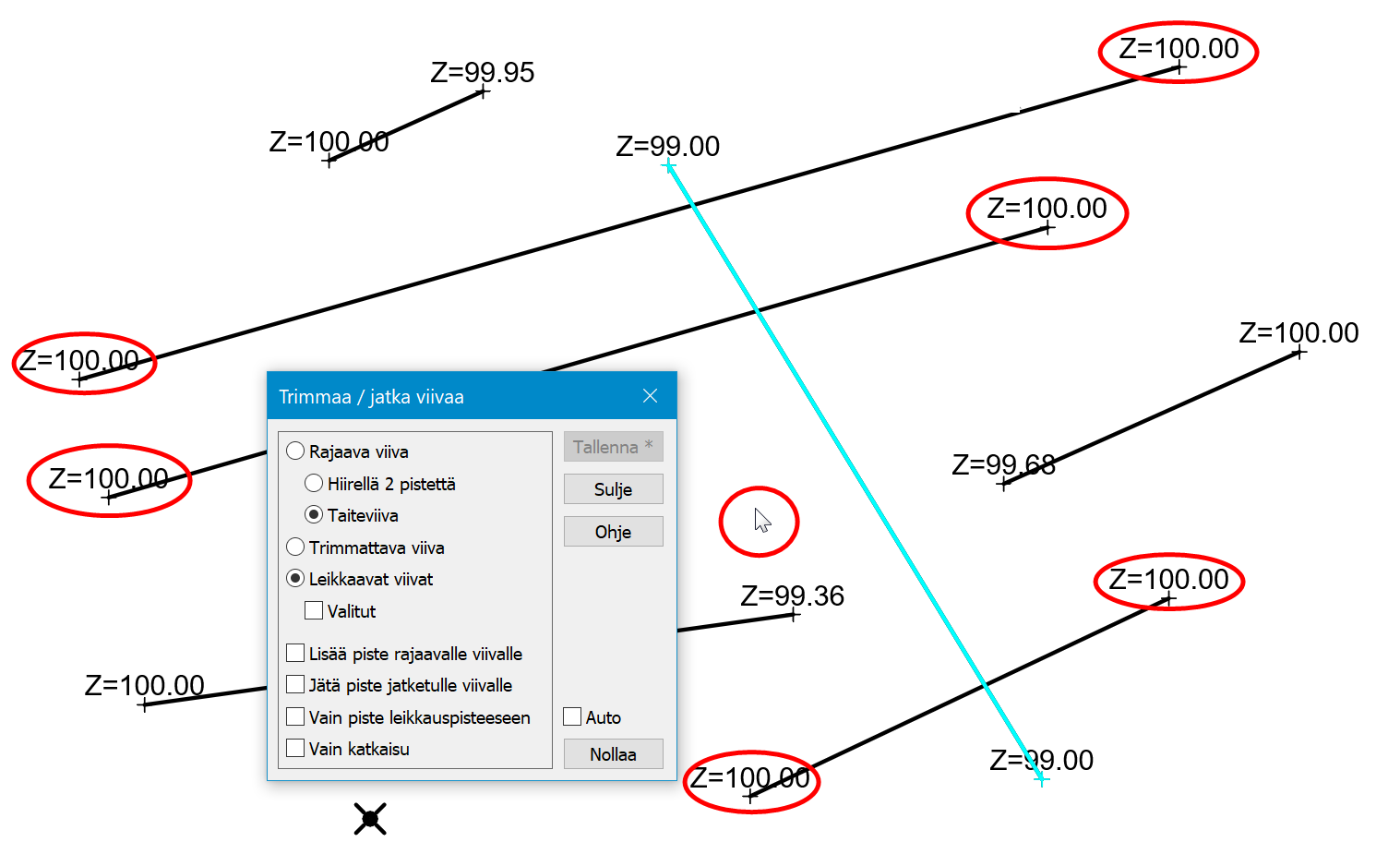

Leikkaavat viivat (Viivan katkaisu toiminto)

Katkaise leikkaavat viivat rajaavaan viivaan nähden

Dialogissa valintana Leikkaavat viivat.

Toiminto katkaisee kaikki viivat, joihin rajaava viiva osuu.

Osoita hiirellä kummalta puolen kaikki leikkaavat viivat katkaistaan rajaavaan viivaan nähden.

Katkaistavien viivojen korkeus määräytyy trimmattavalta viivalta.

Esimerkissä viivan korkeus katkaisukohdassa säilyy Z=100.00

Toiminnolla ei voi jatkaa viivoja, ainoastaan katkaista.

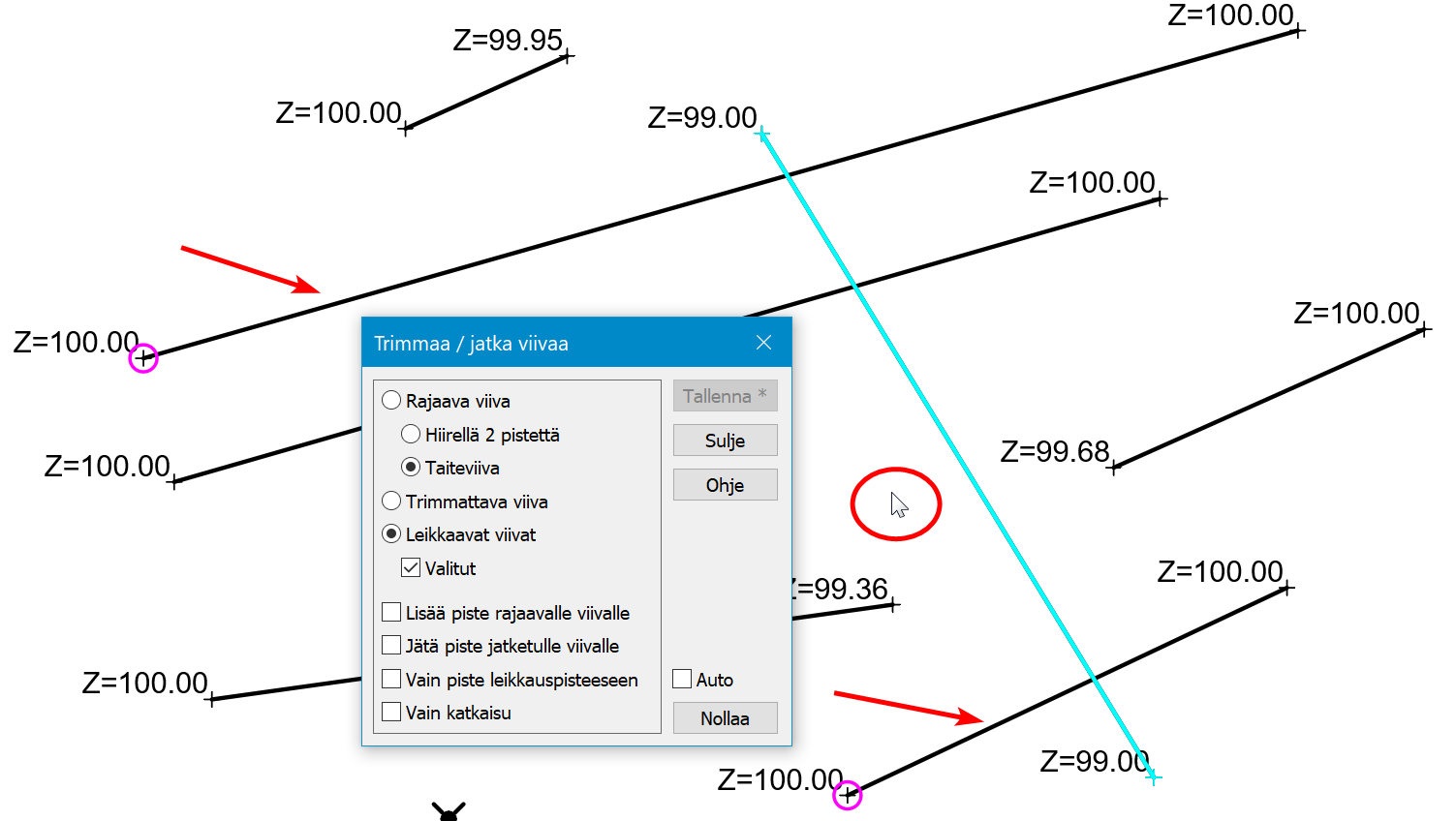

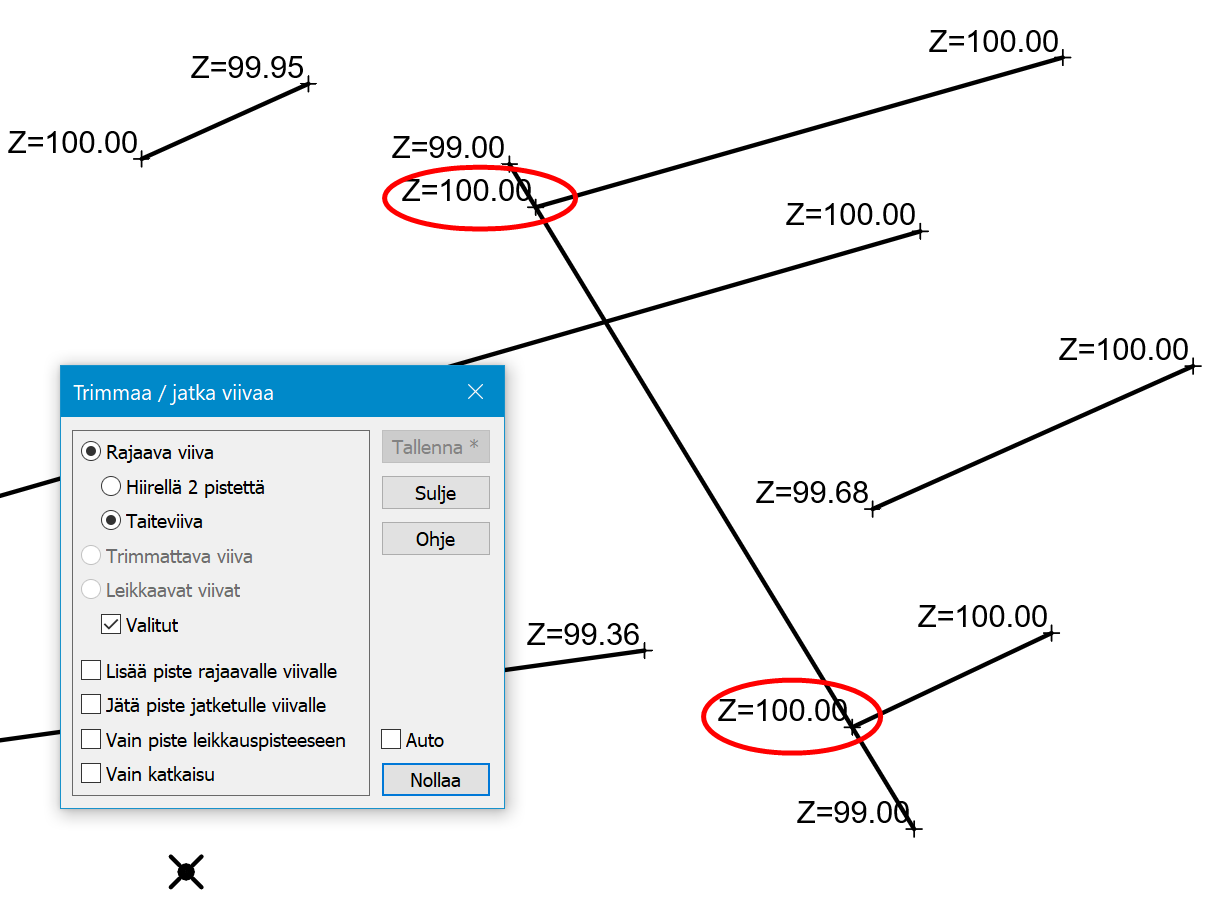

Katkaise valitut leikkaavat viivat rajaavaan viivaan nähden

Osoita katkaistavien viivojen päitä hakutavalla Lähin piste, jotka haluat katkaista rajaavaan viivaan nähden.

Avaa nyt toiminto Trimmaa/jatka viivaa.

Määrittele rajaava viiva.

Dialogissa valintana Leikkaavat viivat ja Valitut

Osoita hiirellä kummalta puolen kaikki leikkaavat viivat katkaistaan rajaavaan viivaan nähden.

Valitut viivat katkaistaan.

Katkaistavien viivojen korkeus määräytyy trimmattavalta viivalta, viivan pisteellä säilyy korkeus Z=100.00

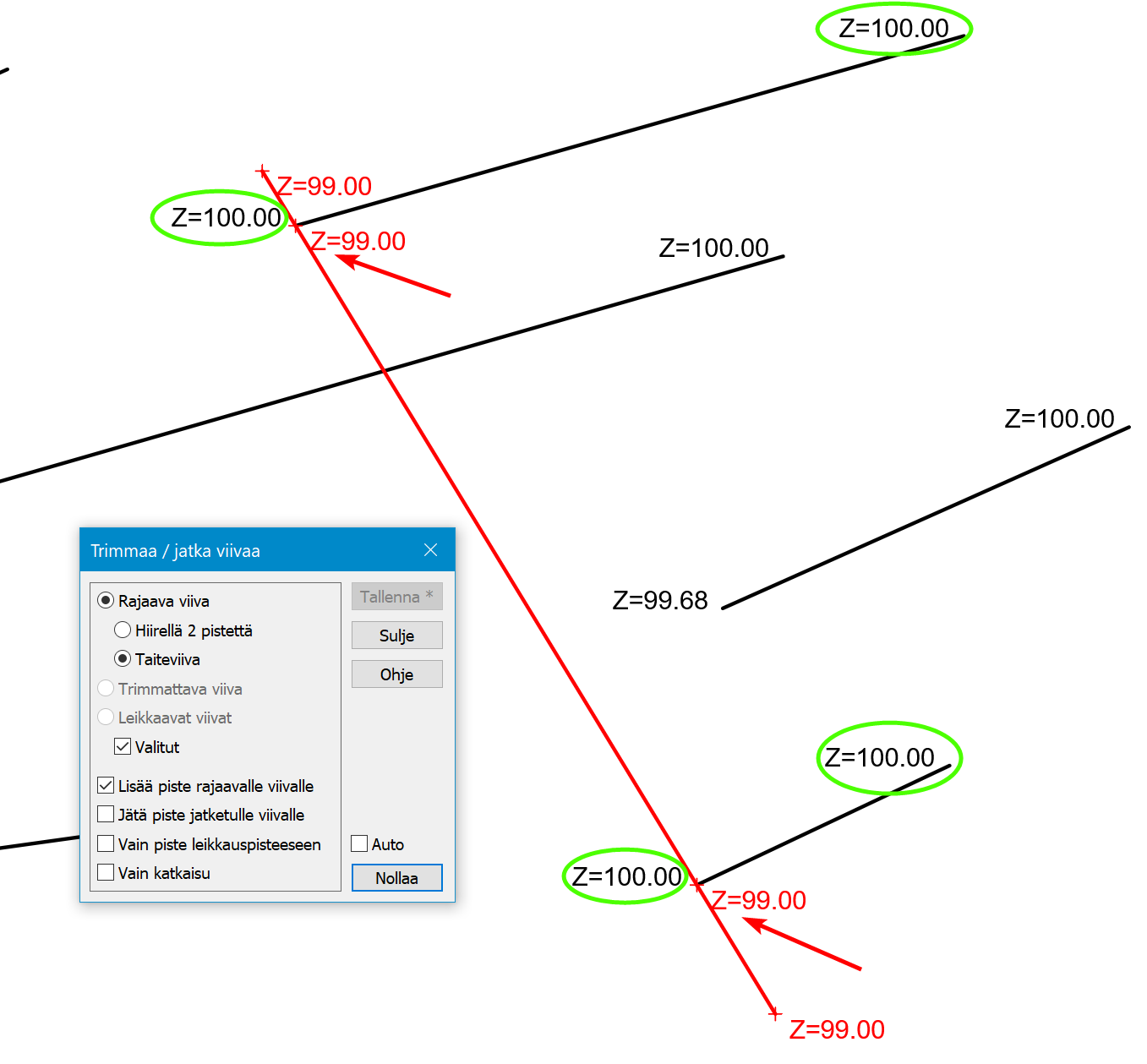

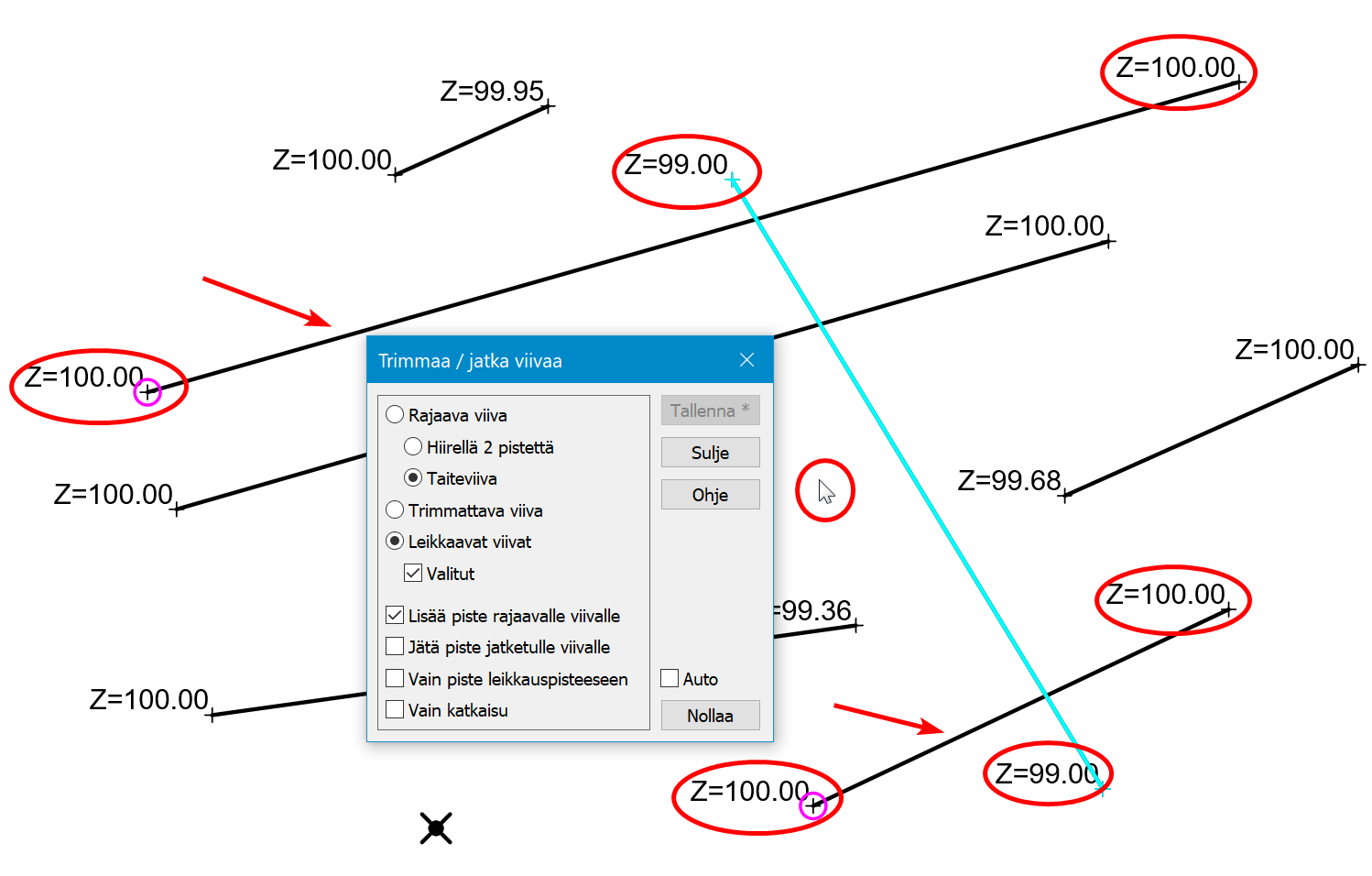

Katkaise valitut leikkaavat viivat rajaavaan viivaan nähden ja lisää piste rajaavalle viivalle

Osoita katkaistavien viivojen päitä hakutavalla Lähin piste, jotka haluat katkaista rajaavaan viivaan nähden.

Avaa nyt toiminto Trimmaa/jatka viivaa.

Määrittele rajaava viiva.

Dialogissa valintana Leikkaavat viivat ja Valitut ja Lisää piste rajaavalle viivalle

Osoita hiirellä kummalta puolen kaikki leikkaavat viivat katkaistaan rajaavaan viivaan nähden.

Valitut viivat katkaistaan.

Katkaistavien viivojen korkeus määräytyy edelleen trimmattavalta viivalta, viivan pisteellä säilyy korkeus Z=100.00

Asetus Lisää piste rajaavalle viivalle lisää rajaavaan viivaan pisteet leikkauskohtaan. Korkeus Z=99.00

Punaisella rajaavan viivan pisteen korkeudet.

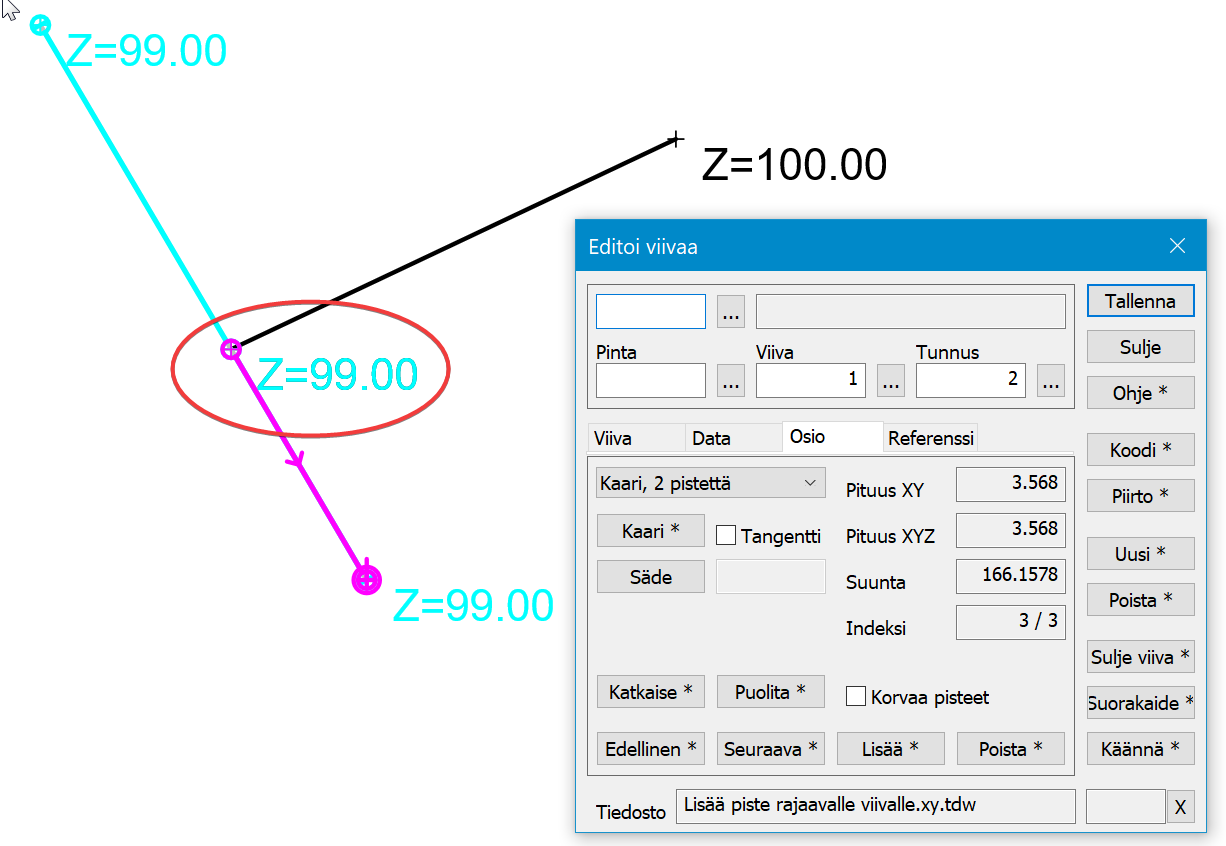

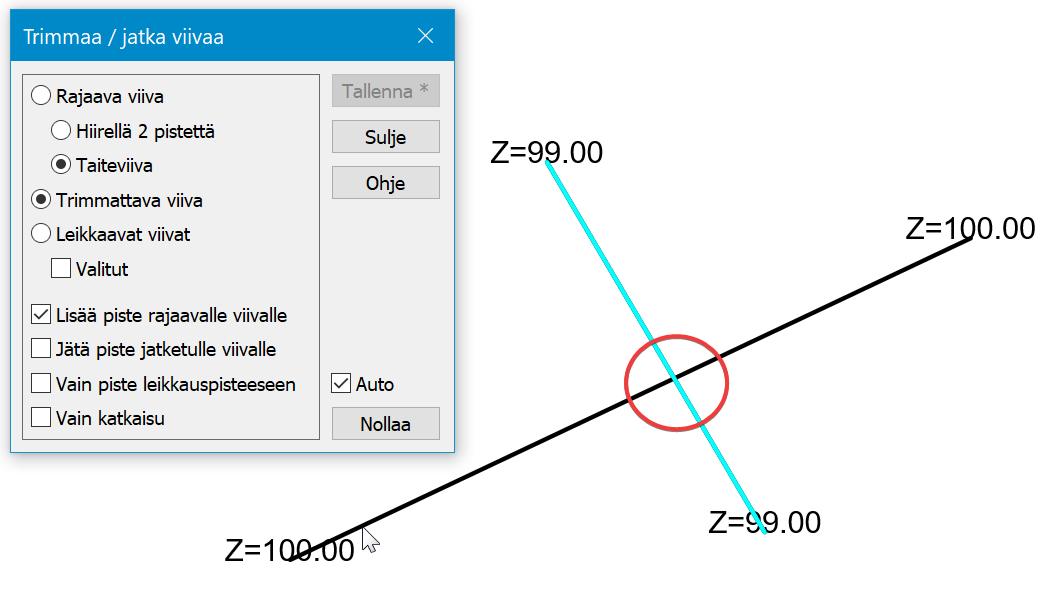

Lisää piste rajaavalle viivalle (Viivan katkaisu toiminto)

Dialogissa valintana Trimmattava viiva ja Lisää piste rajaavalle viivalle

Lisää automaattisesti leikkauspisteen rajaavalle viivalle.

Pisteen korko haetaan rajaavalta viivalta. Rastin oltava päällä, kun trimmattava viiva osoitetaan.

Esimerkissä viiva katkaistaan rajaavaan viivaan nähden vasemmalta puolelta.

Rajaavalle viivalle lisätään leikkauspiste, korko määritellään rajaavalta viivalta.

Viivan editointi näyttää viivan olevan kahdessa viivaosiossa, leikkauspisteen korkeus  Z=99.00

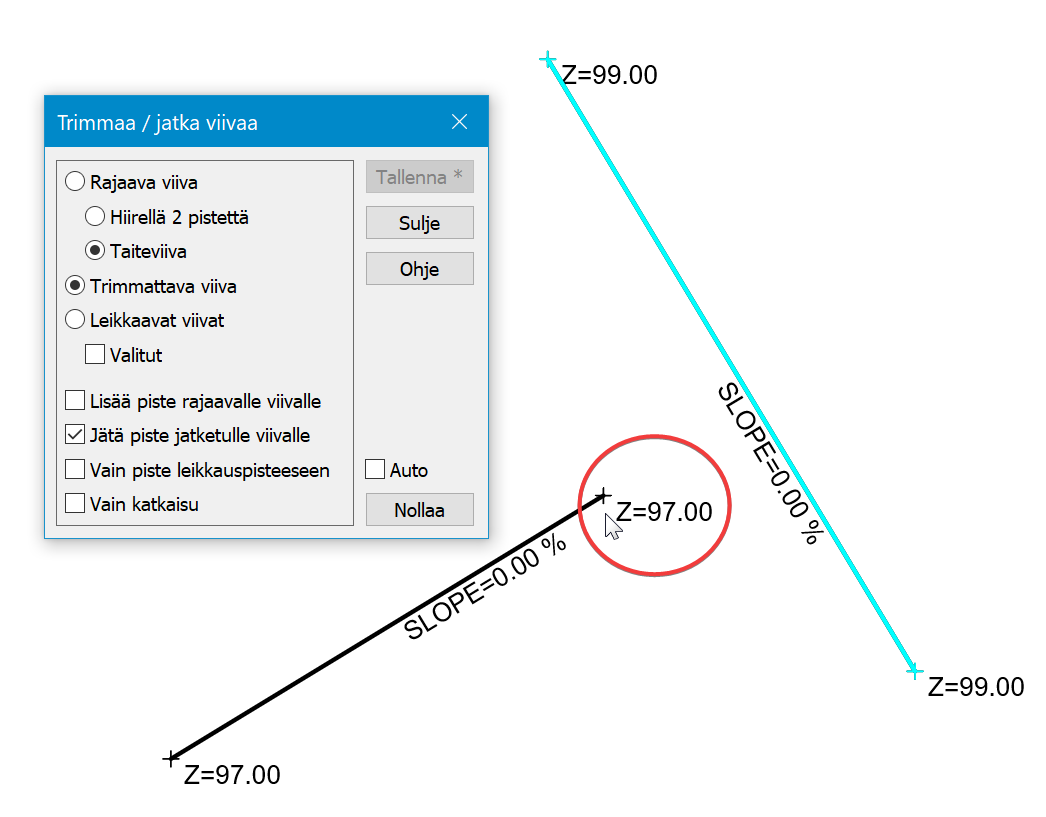

Jätä piste jatketulle viivalle (Jatka viivaa toiminto)

Dialogissa valintana Trimmattava viiva ja Jätä piste jatketulle viivalle

Jättää pisteen jatkettavalle viivalle.

Viivaa jatketaan Rajaavaan viivaan asti.

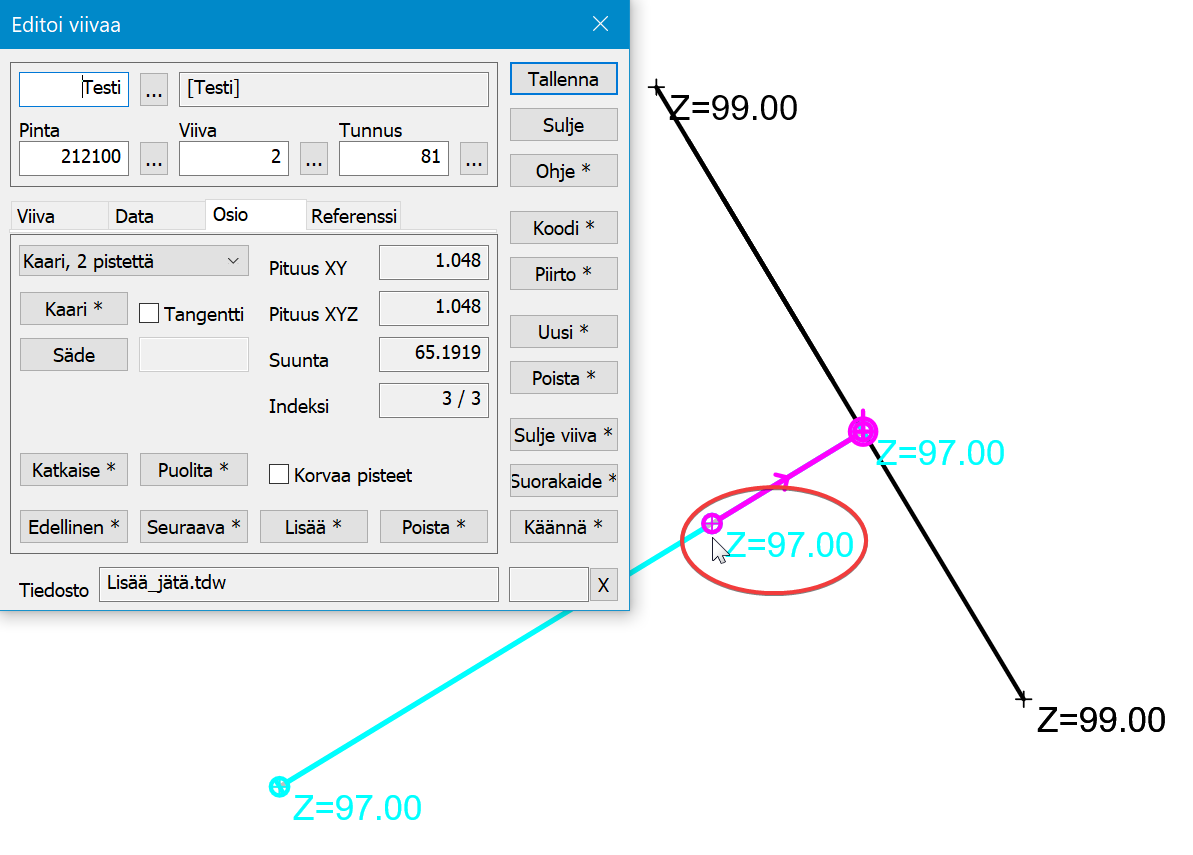

Trimmattavan/jatkettavan viivan korkeus ei muutu, viivan pisteen korkeus rajaavan viivan kohdalla sama Z=97.00

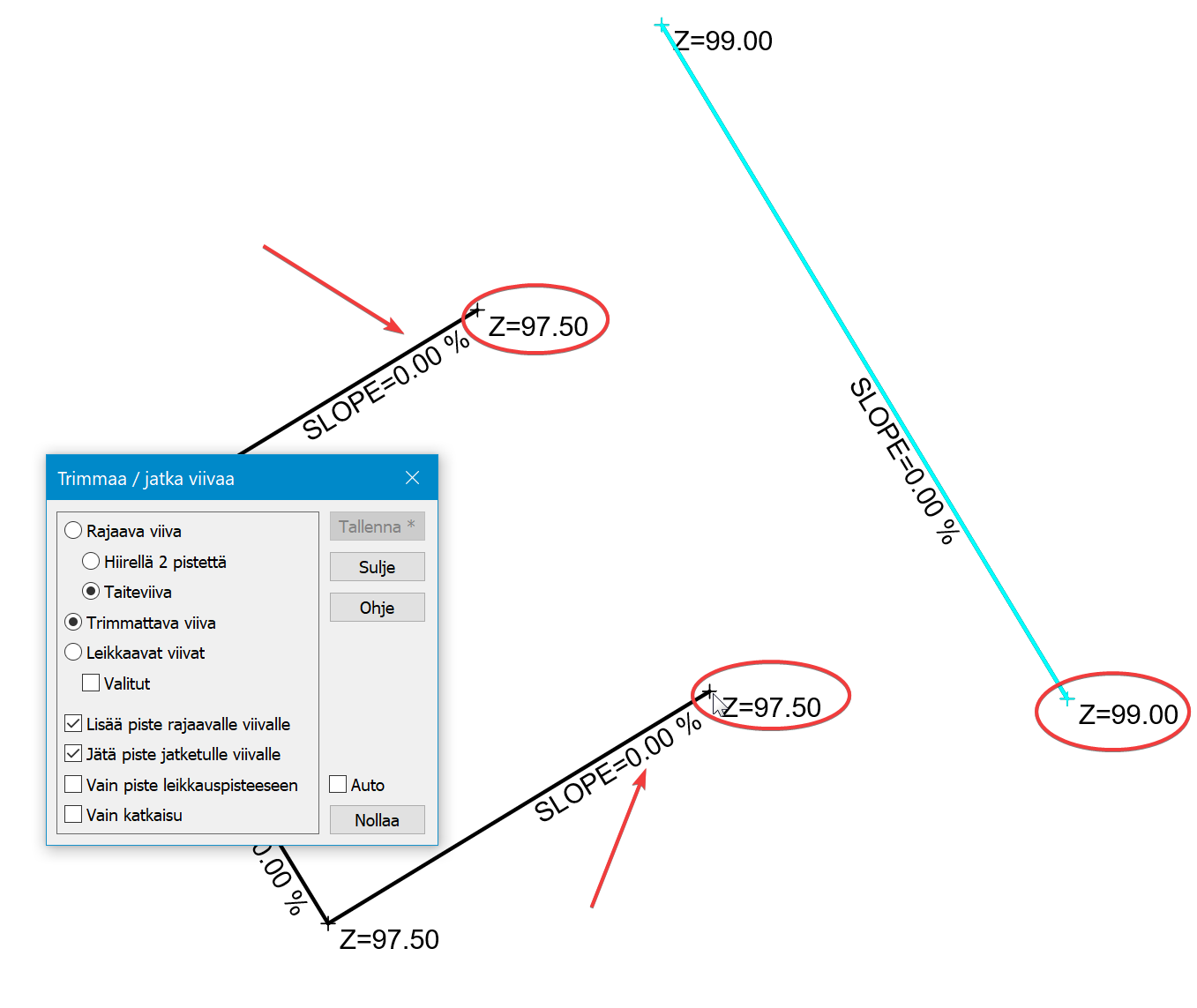

Lisää piste rajaavalle viivalle + Jätä piste jatketulle viivalle (Jatka viivaa toiminto)

Dialogissa valintana Trimmattava viiva, Lisää piste rajaavalle viivalle ja Jätä piste jatketulle viivalle

Jatketaan viivoja niin että korko Z=97.50 säilyy jatkettavan viivan pisteellä. Samoin kallistus 0.00% säilyy.

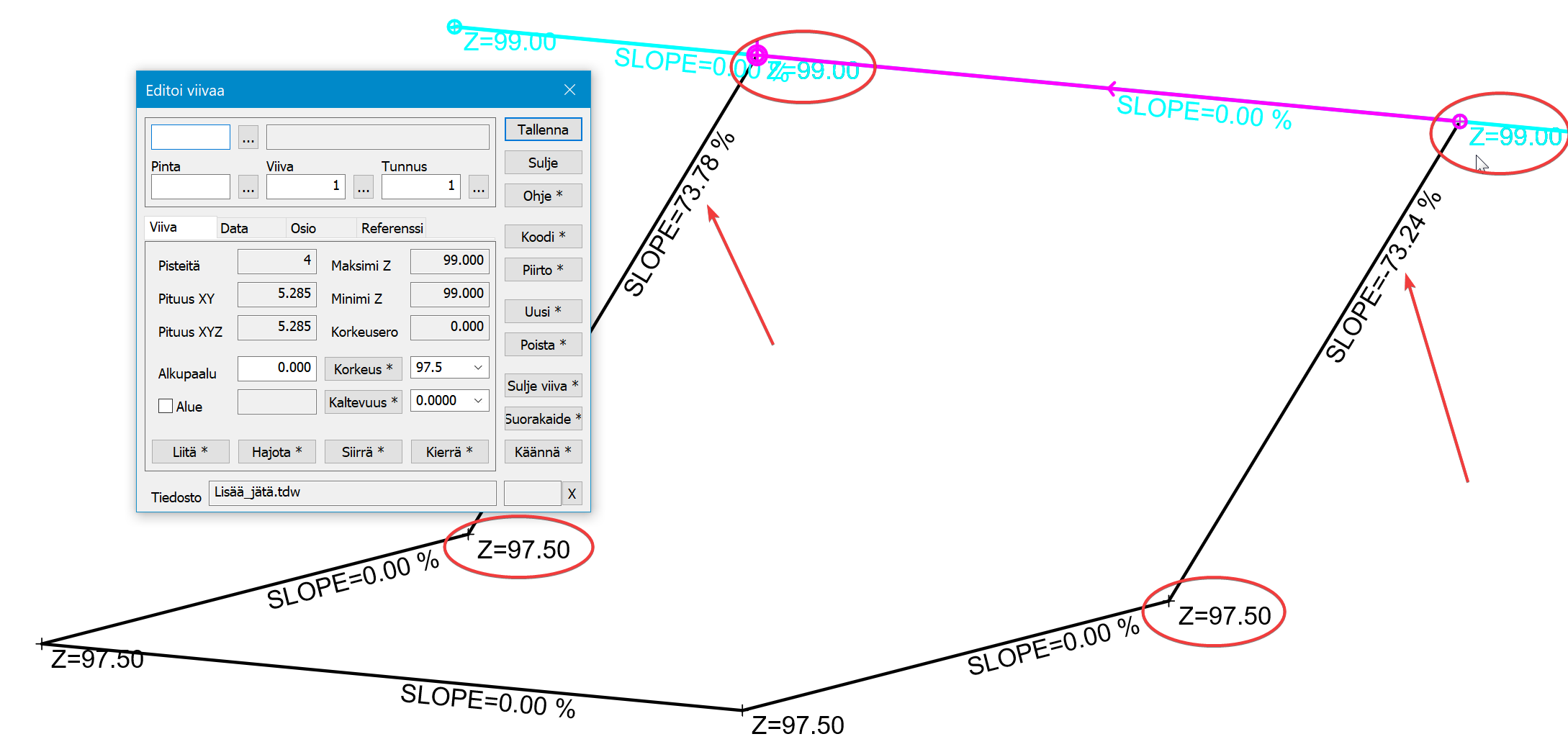

Viivoja jatketaan rajaavaan viivaan asti. Viivan pisteelle tulee korko Z=99.00 rajaavalta viivalta.

Rajaavalle viivalle lisätään piste.

Jatkettavan viivan korko säilyy, samoin kallistus.

Rajaavalta viivalta korkeus, Z=99.00

Rajaavalle viivalle lisätään pisteet.

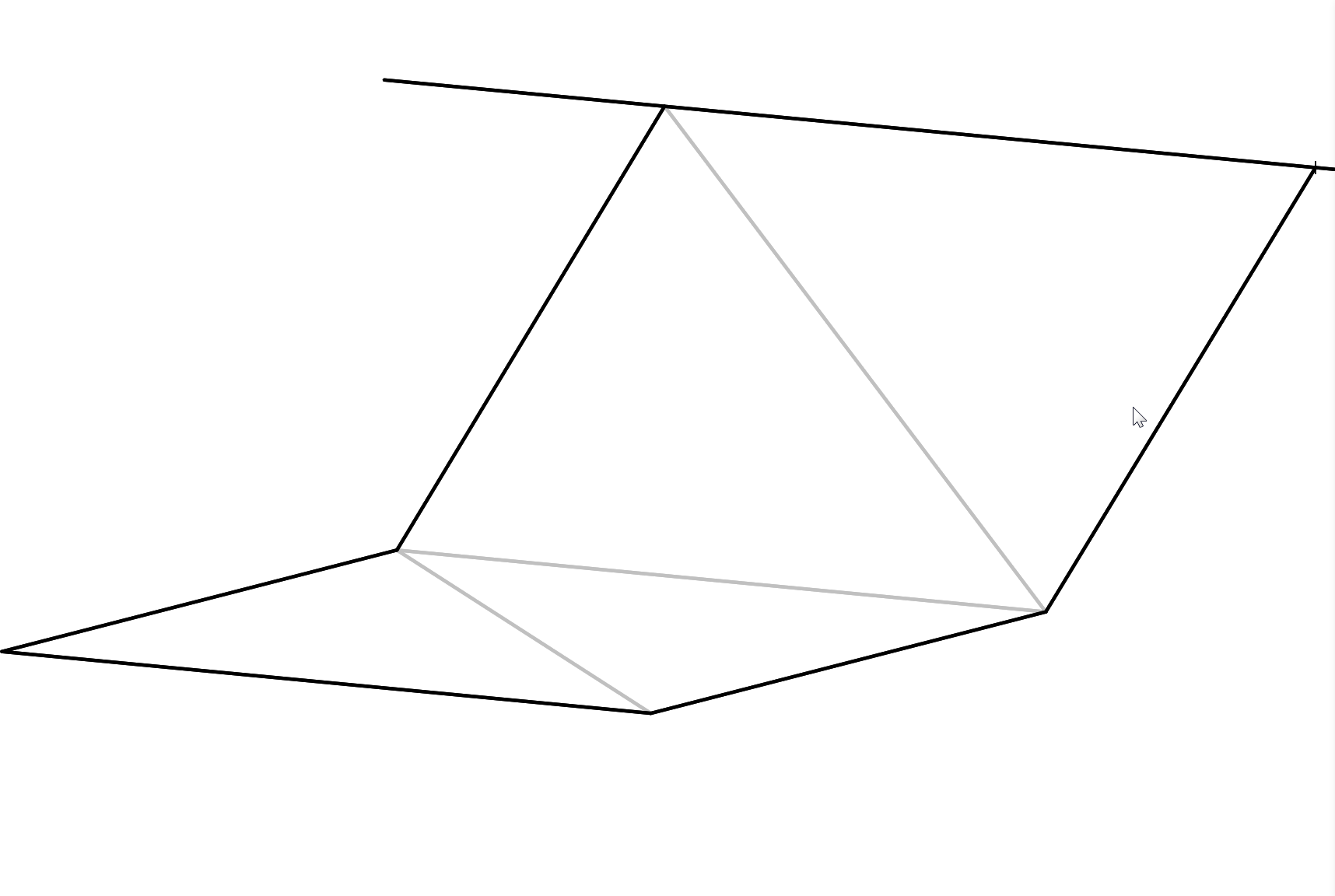

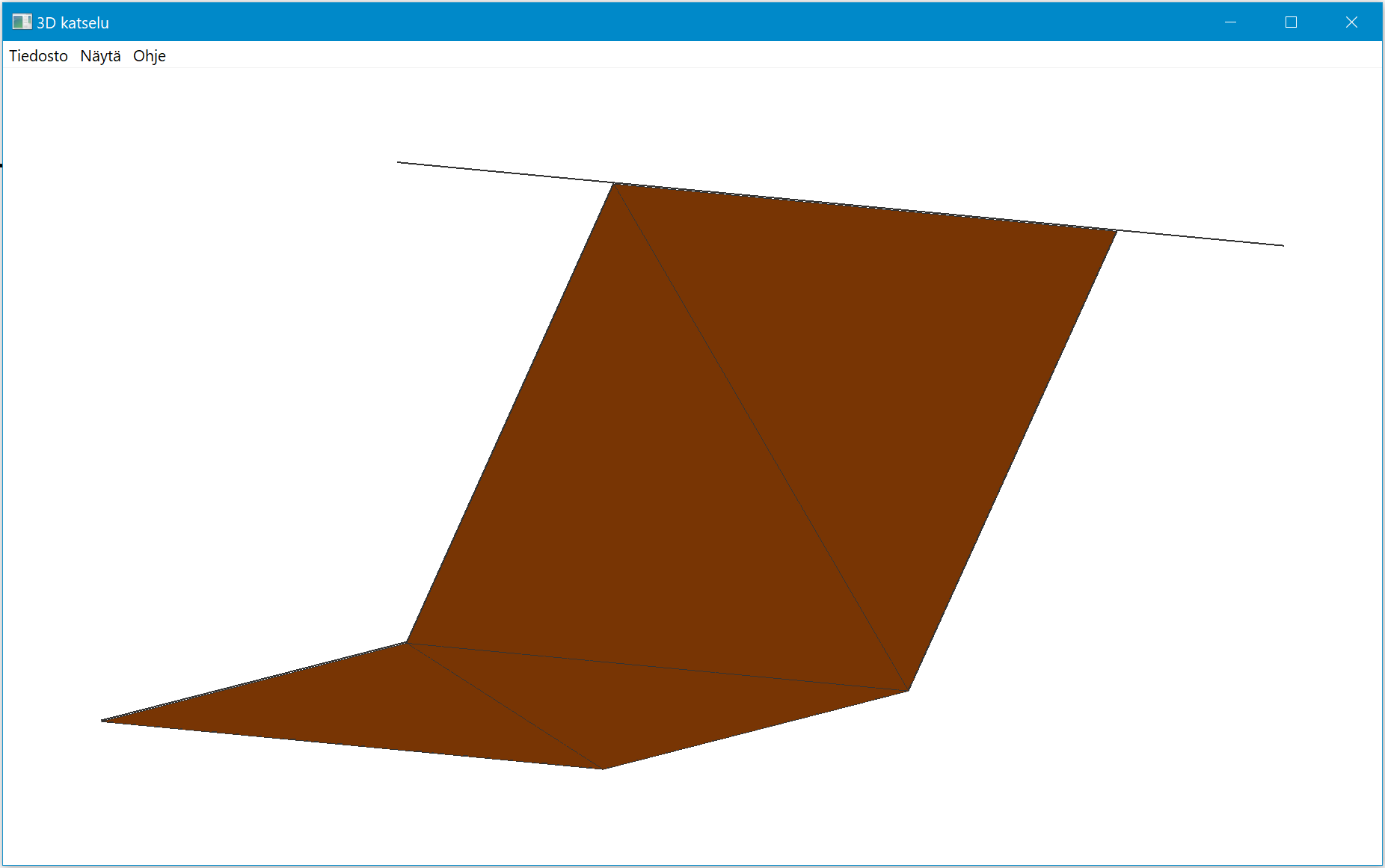

Voidaan suoraan kolmioida ja näin hyödyntää mallintamisessa.

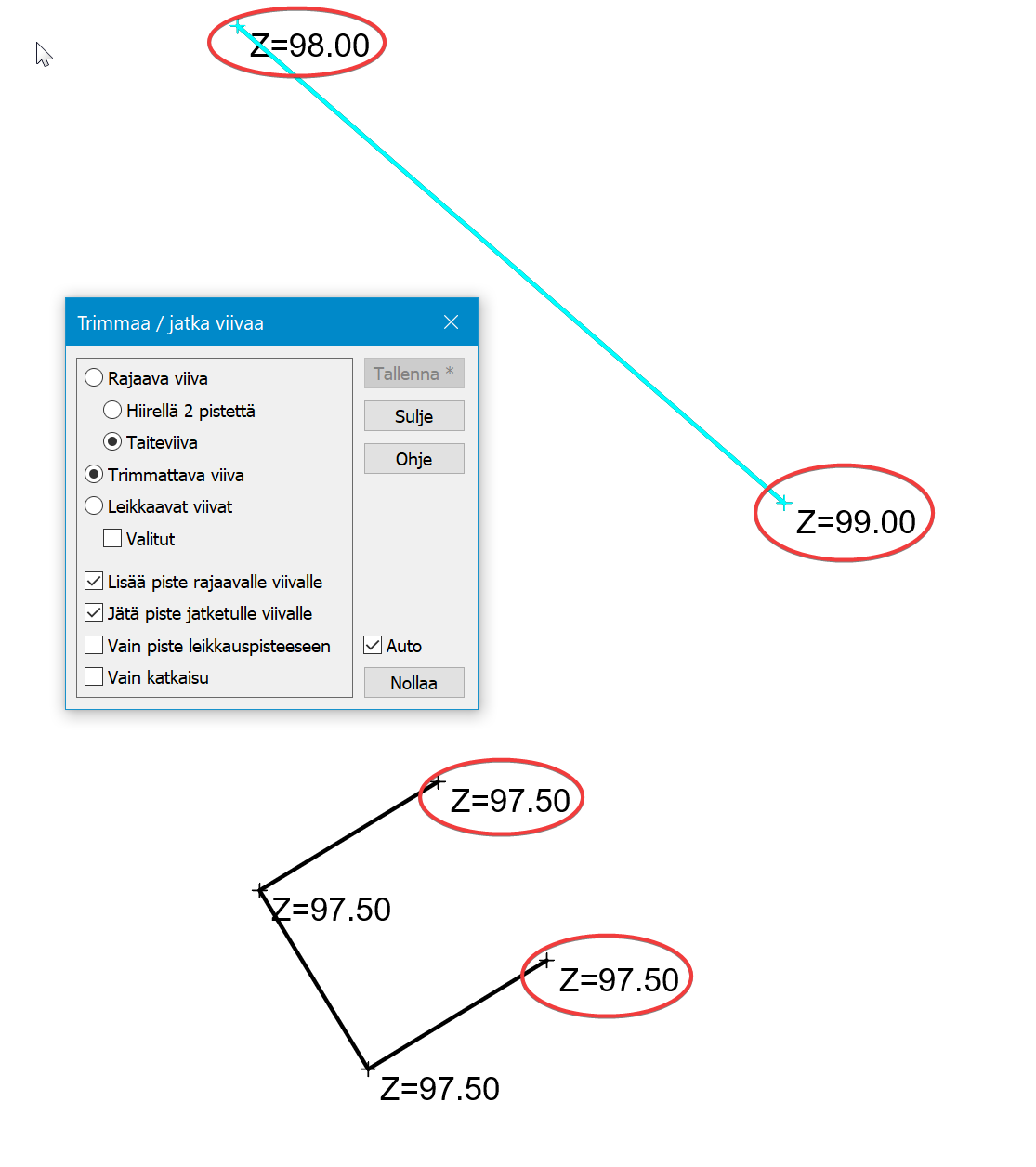

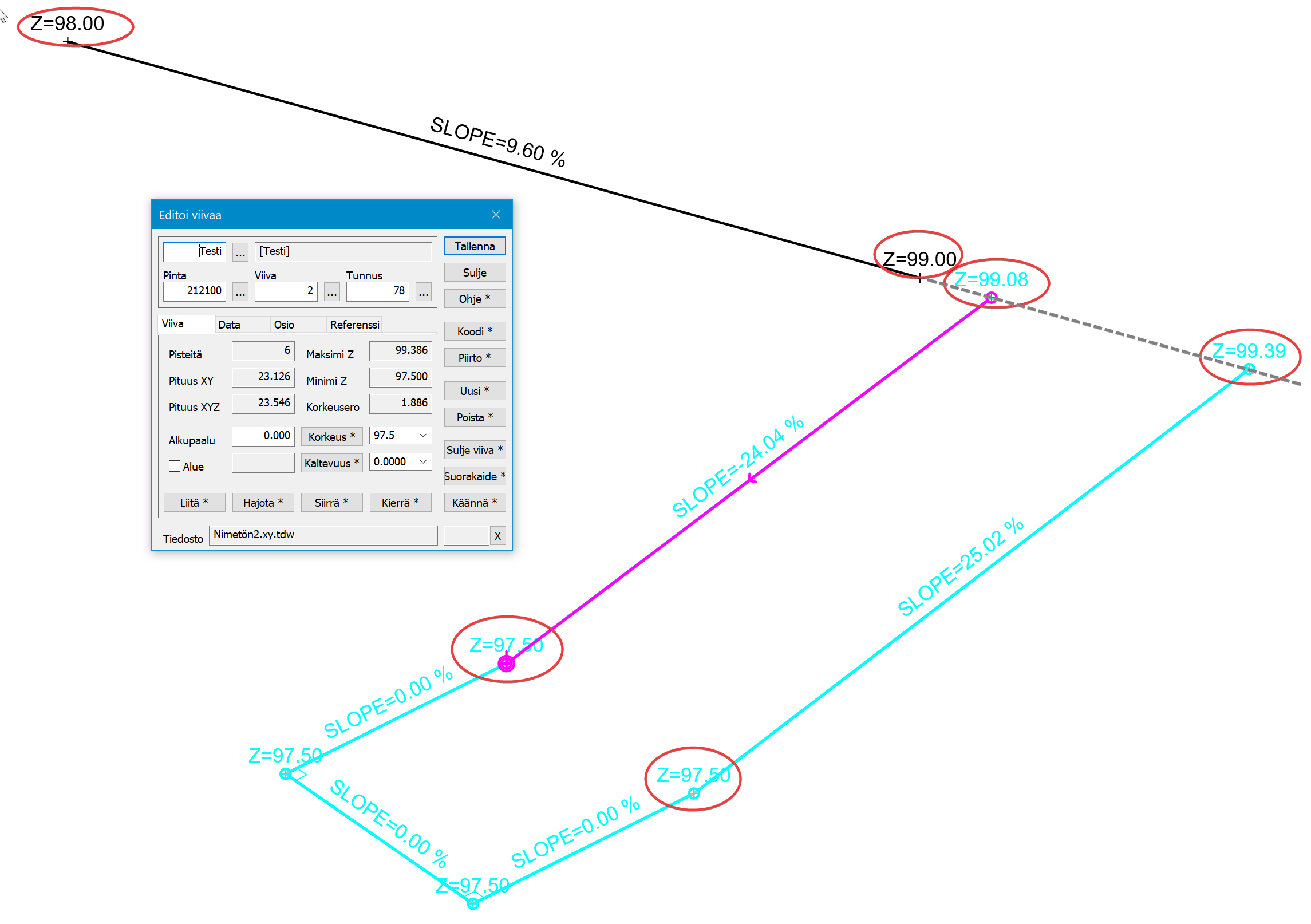

HUOM! Trimmattavan viivan jatkaminen rajaavaan viivaan nähden (Jatka viivaa toiminto)

Rajaava viiva voi sijaita myös trimmattavan viivan sivussa eli jatkettavan viivan ei tarvitse osua rajaavaan viivaan.

Mikäli rajaavassa viivassa on tietty kaltevuus, lasketaan jatketuille viivoille interpoloimalla korkeus rajaavaan viivaan nähden.

Esimerkissä on samat asetukset kuin yllä mutta rajaava viiva on jatkettavien viivojen ulkopuolella.

Jatketut viivat on katkaistu rajaavan viivan jatkeelle. Jatkettujen viivapisteiden korkeus on interpoloitu rajaavalta viivalta.

Ensimmäisen viivapisteen korkeus on Z=99.08 ja toisen Z=99.39

Vain piste leikauspisteeseen (Viivan ositus)

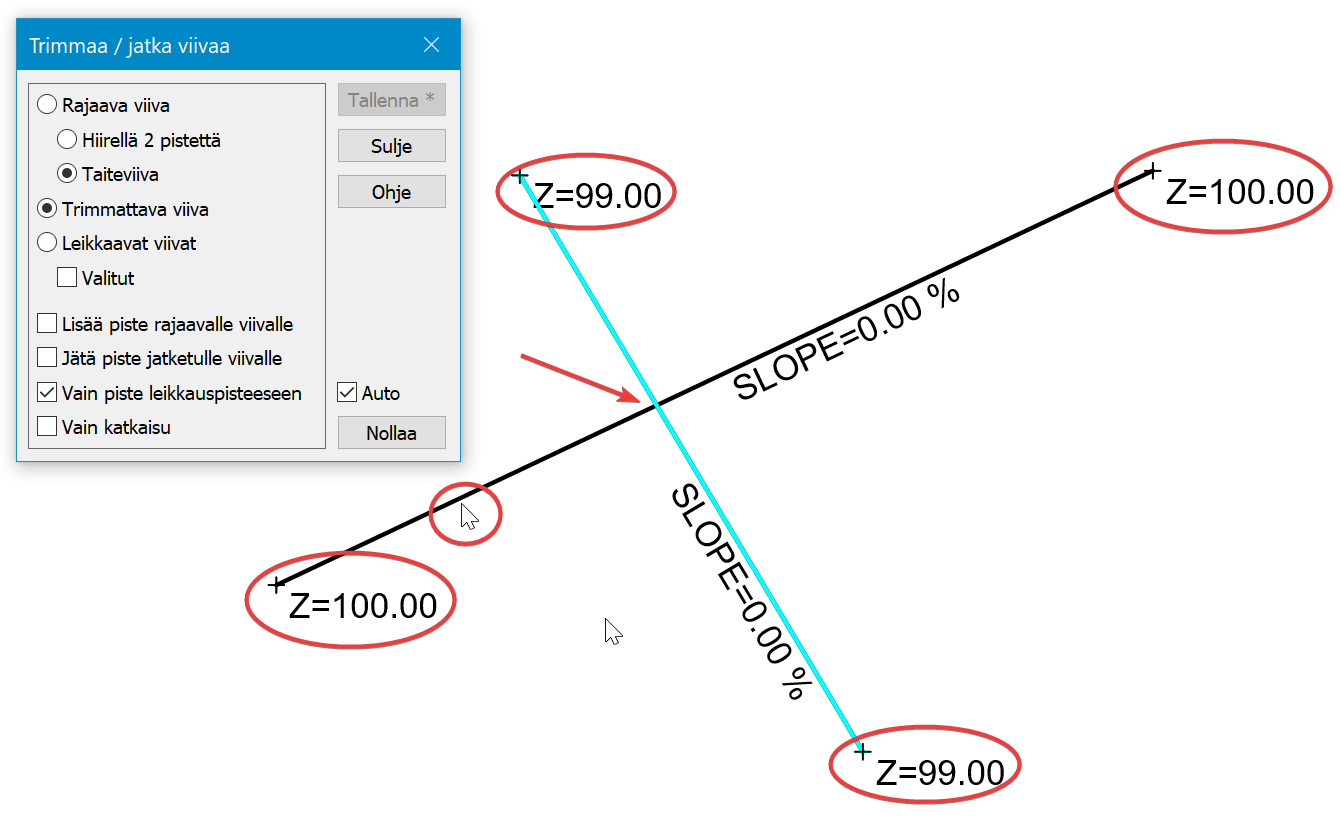

Dialogissa valintana Trimmattava viiva, Vain piste leikkauspisteeseen

Lisätään trimmattavaan viivaan piste rajaavan viivan leikkauskohtaan, ositetaan rajaavaan viivaan nähden.

Leikkauspisteen korkeus tulee trimmattavalta viivalta. Mikäli viivan pisteet ovat eri korossa, pisteelle interpoloidaan oikea korkeus.

Esimerkissä leikkauspisteen korkeus on z=100.00, koko viivan kaltevuus säilyy edelleen 0.00%.

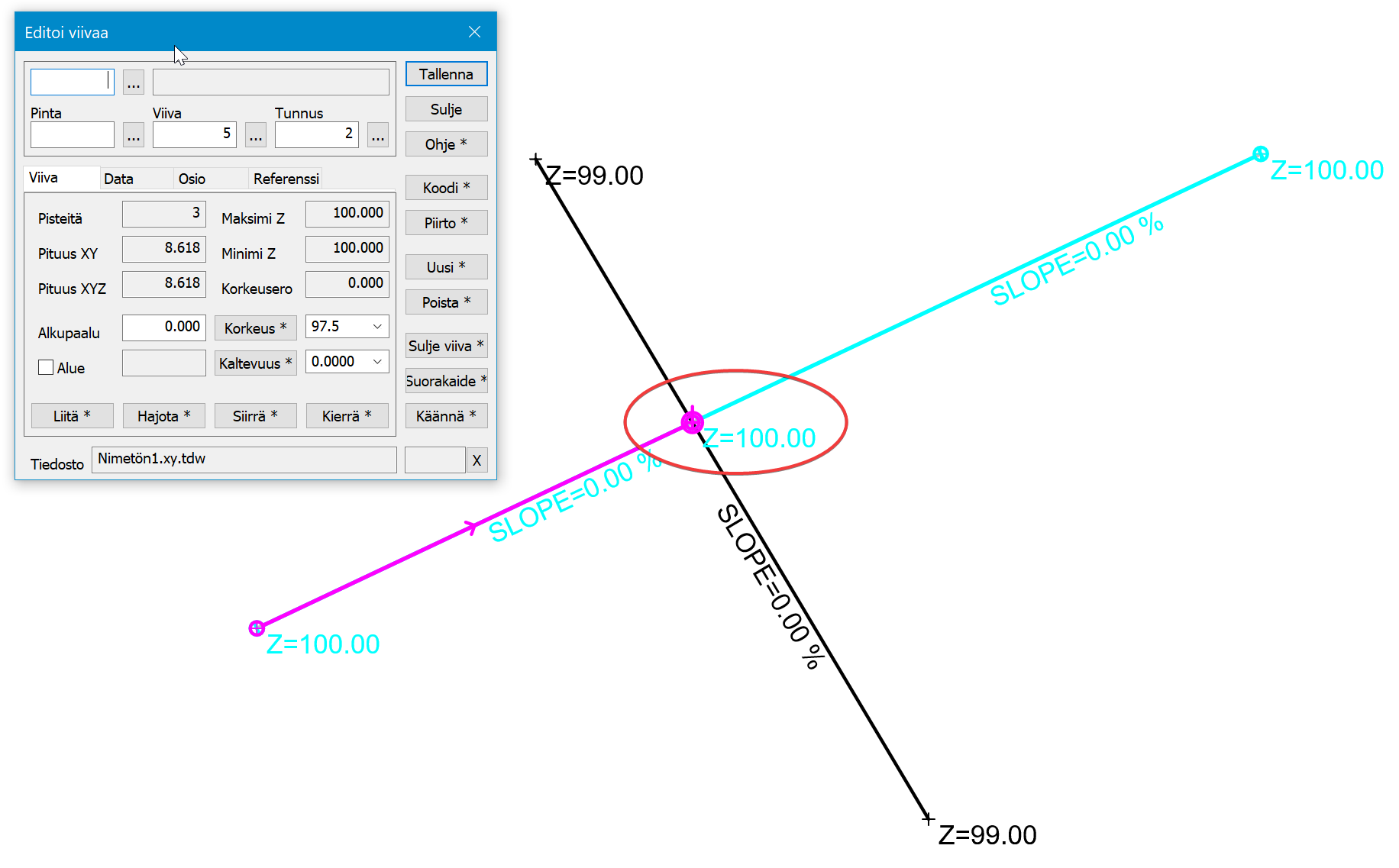

Leikkauspisteen korkeus Z=100.00 Korkeus trimmattavalta viivalta.

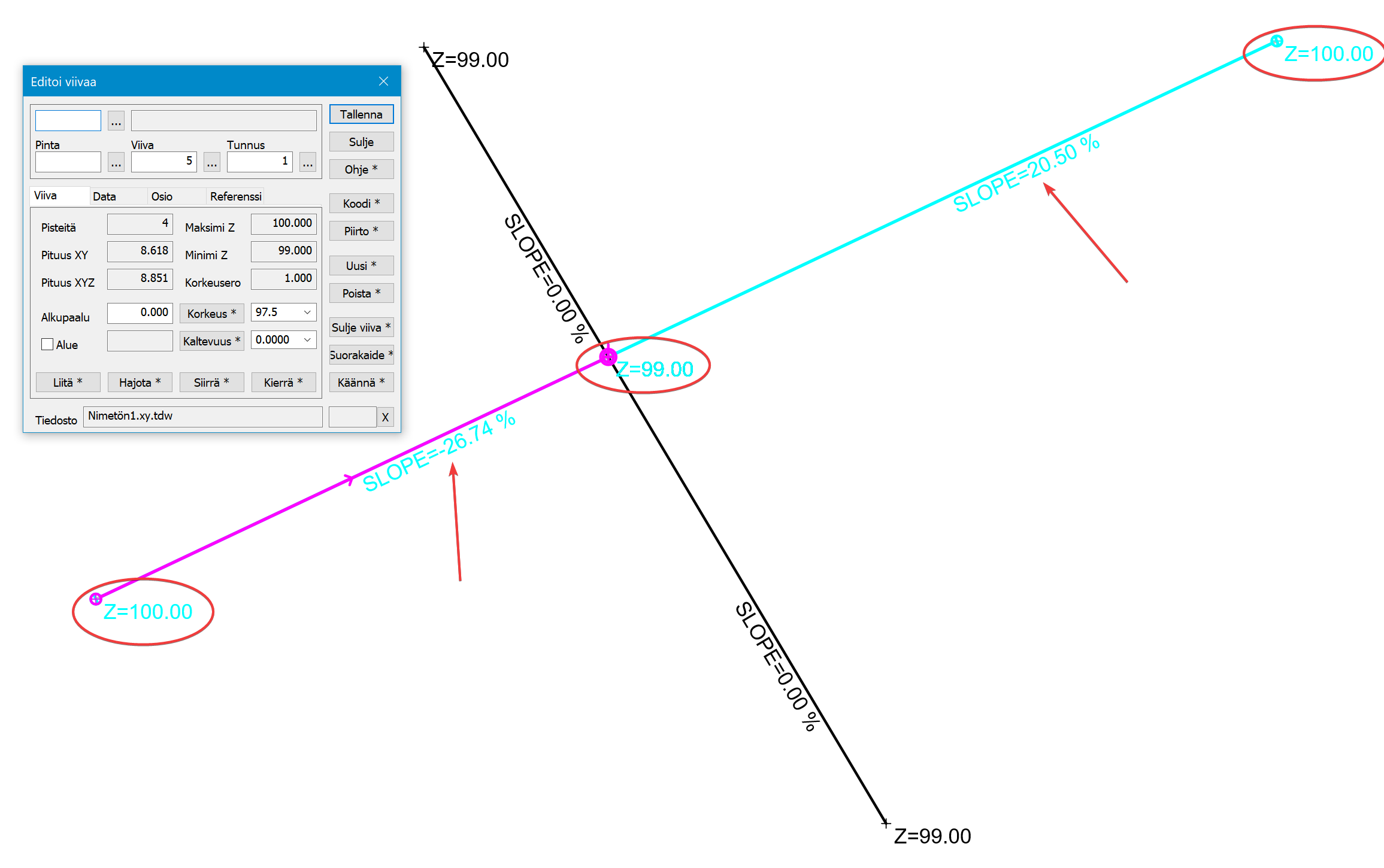

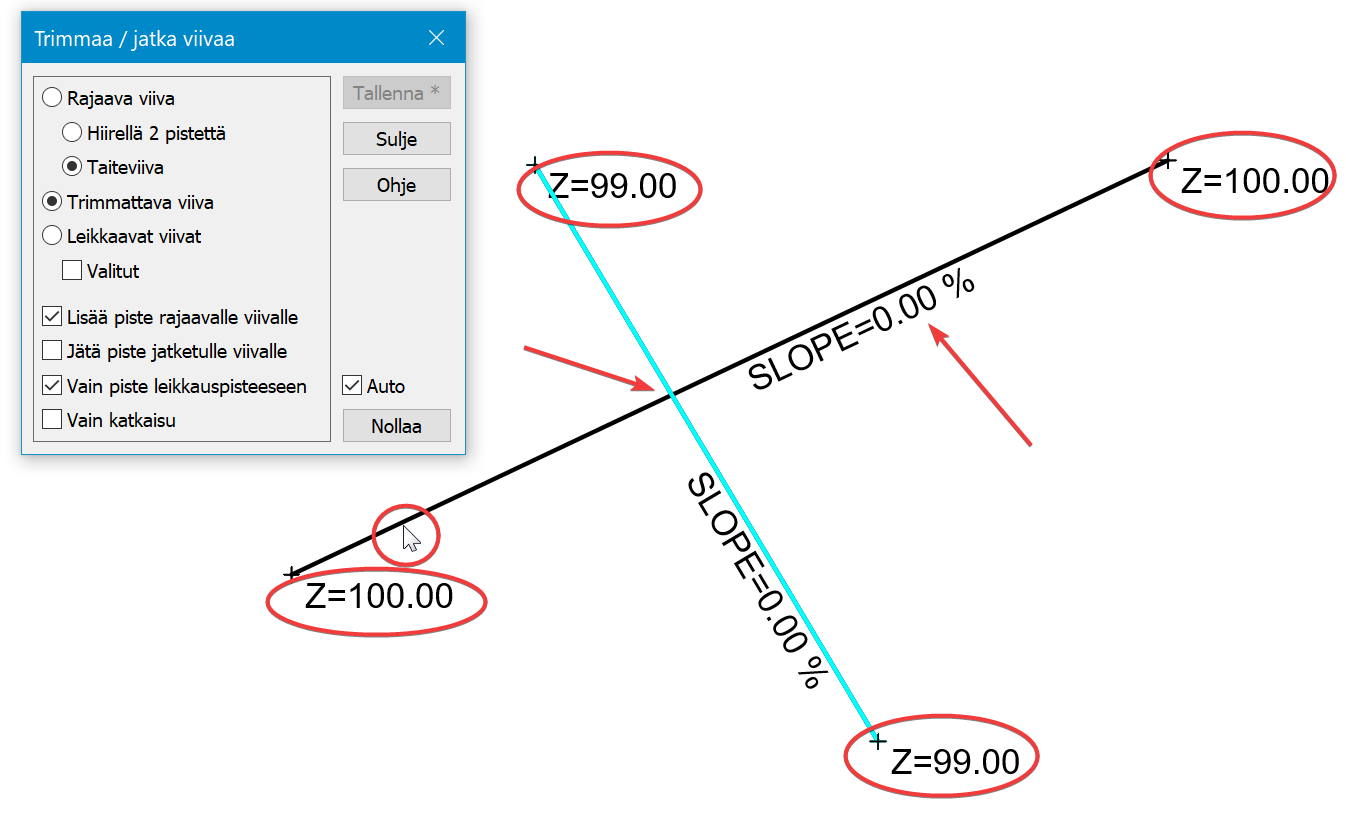

Vain piste leikkauspisteeseen + Lisää piste rajaavalle viivalle (Viivan ositus)

Dialogissa valintana Trimmattava viiva, Vain piste leikkauspisteeseen ja Lisää piste rajaavalle viivalle

Lisätään trimmattavaan viivaan piste rajaavan viivan leikkauskohtaan.

Leikkauspisteen korkeus tulee rajaavalta viivalta. Mikäli rajaavan viivan pisteet ovat eri korossa, pisteelle interpoloidaan korkeus.

Esimerkissä leikkauspisteen korkeus on z=99.00, viivan kaltevuus muuttuu!

Leikkauspisteen korkeus Z=99.00 Korkeus rajaavalta viivalta.

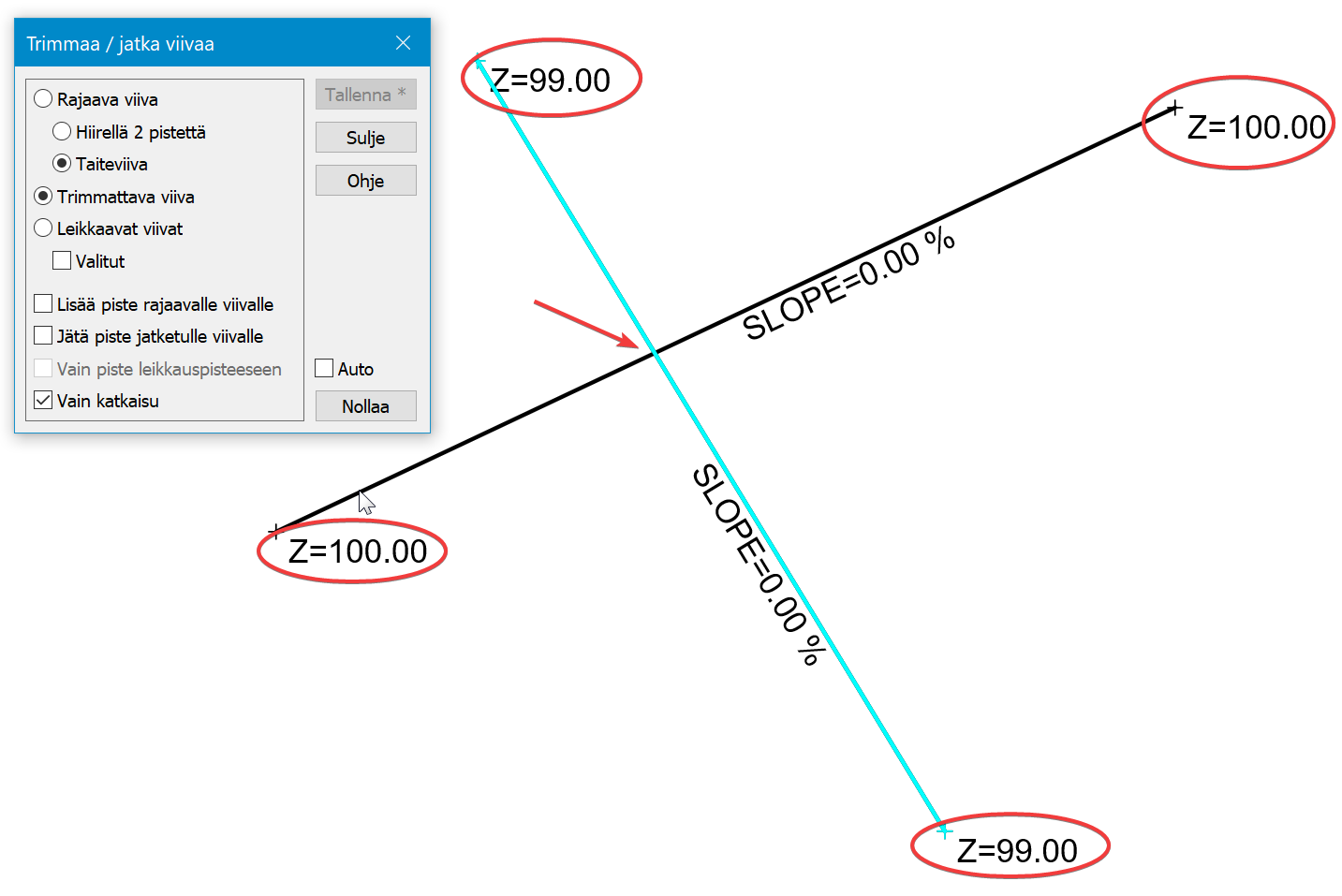

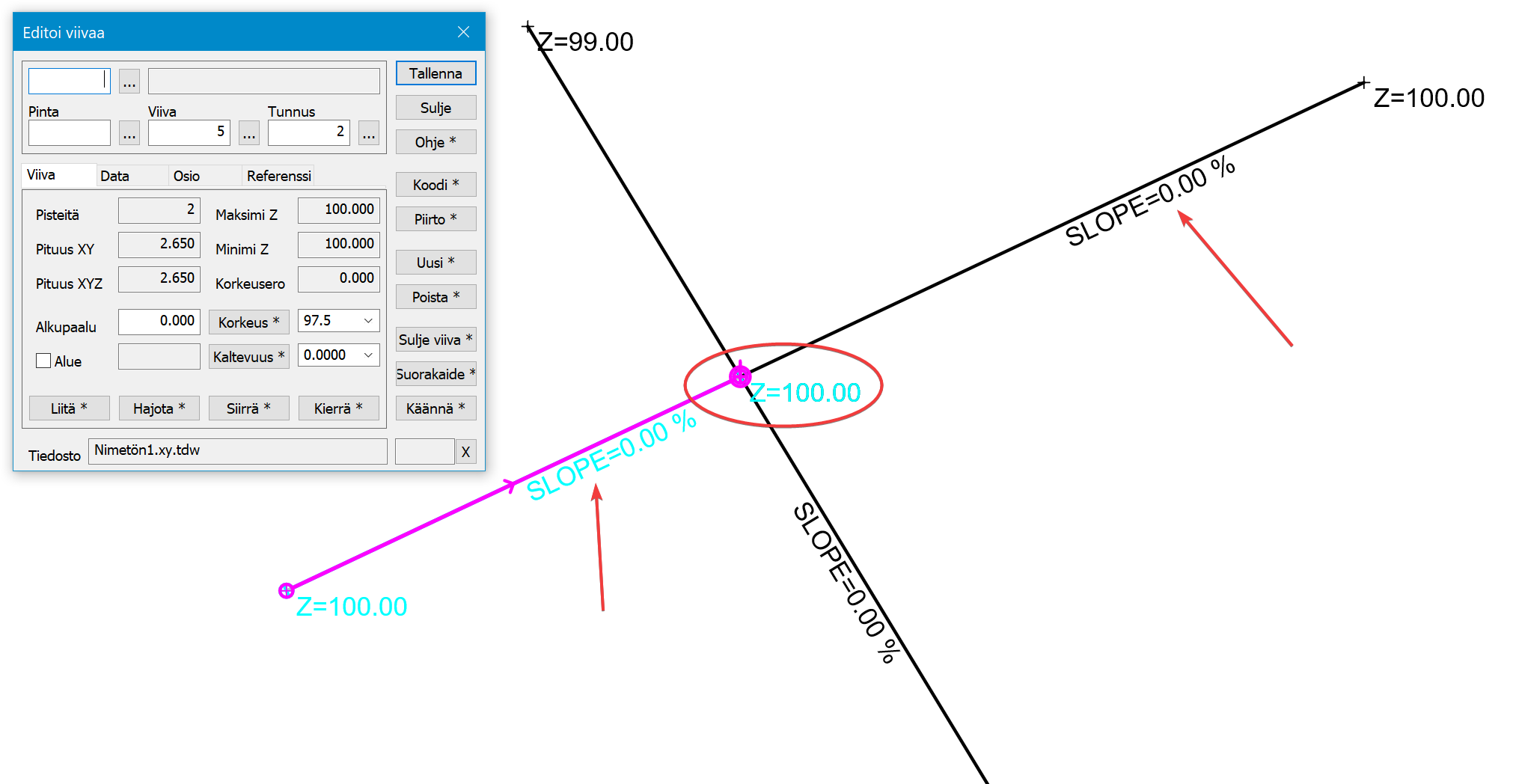

Vain katkaisu

Dialogissa valintana Trimmattava viiva, Vain katkaisu

Katkaisee trimmattavan viivan kahdeksi viivaksi rajaavan viivan leikkauskohdasta. Viivan pisteen korkeus tulee trimmattavalta viivalta. Mikäli viivan pisteet ovat eri korossa, pisteelle interpoloidaan korkeus.

Esimerkissä trimmattavan viivan pisteillä on korkeus Z=100.00. Katkaistun viivan pisteen koroksi tulee sama Z=100.00

Tämä valinta ylikirjoittaa "vain piste leikkauspisteeseen" valinnan, jos myös se on päällä.

Katkaistun viivan pisteen korkeus Z=100.00 Korkeus trimmattavalta viivalta.

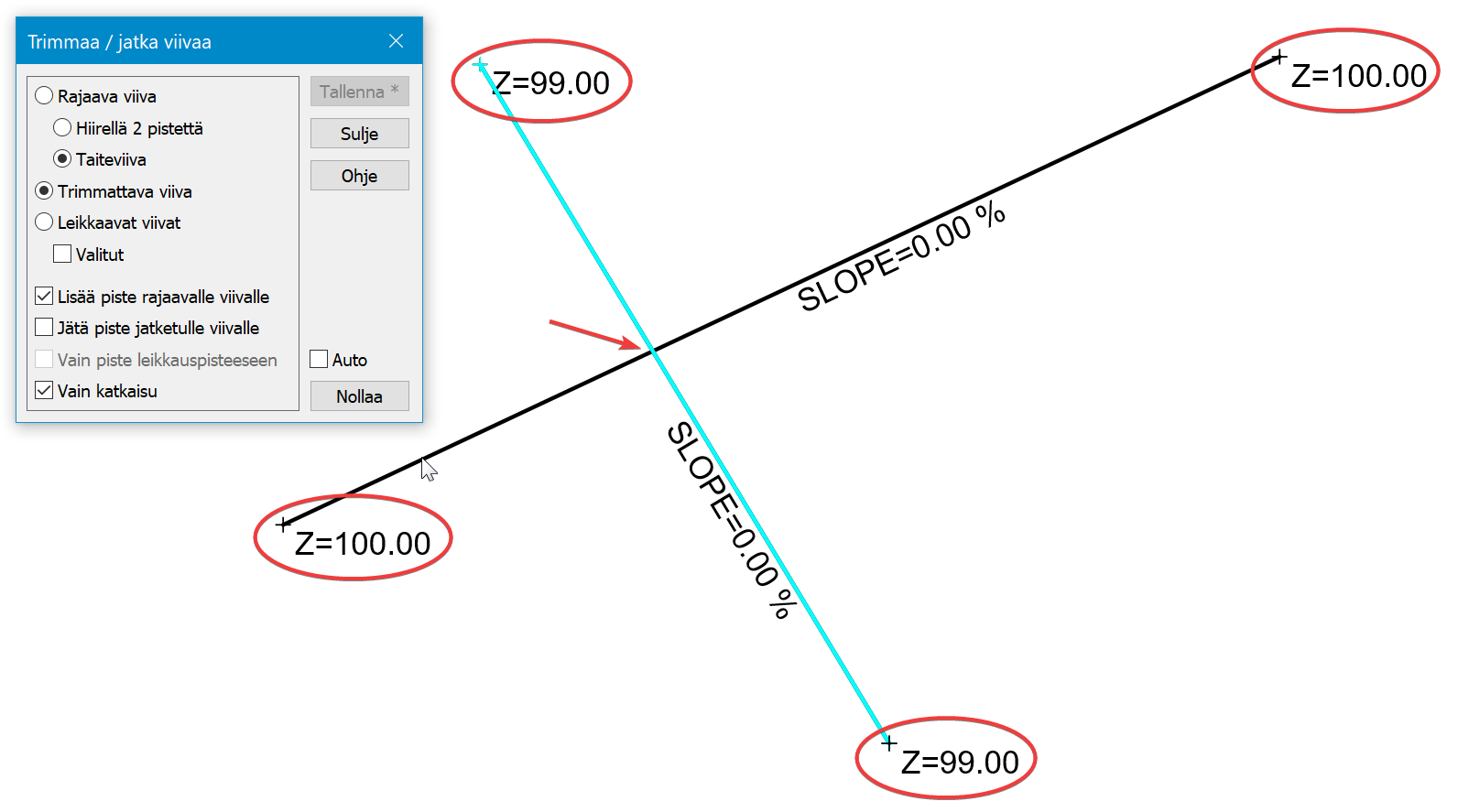

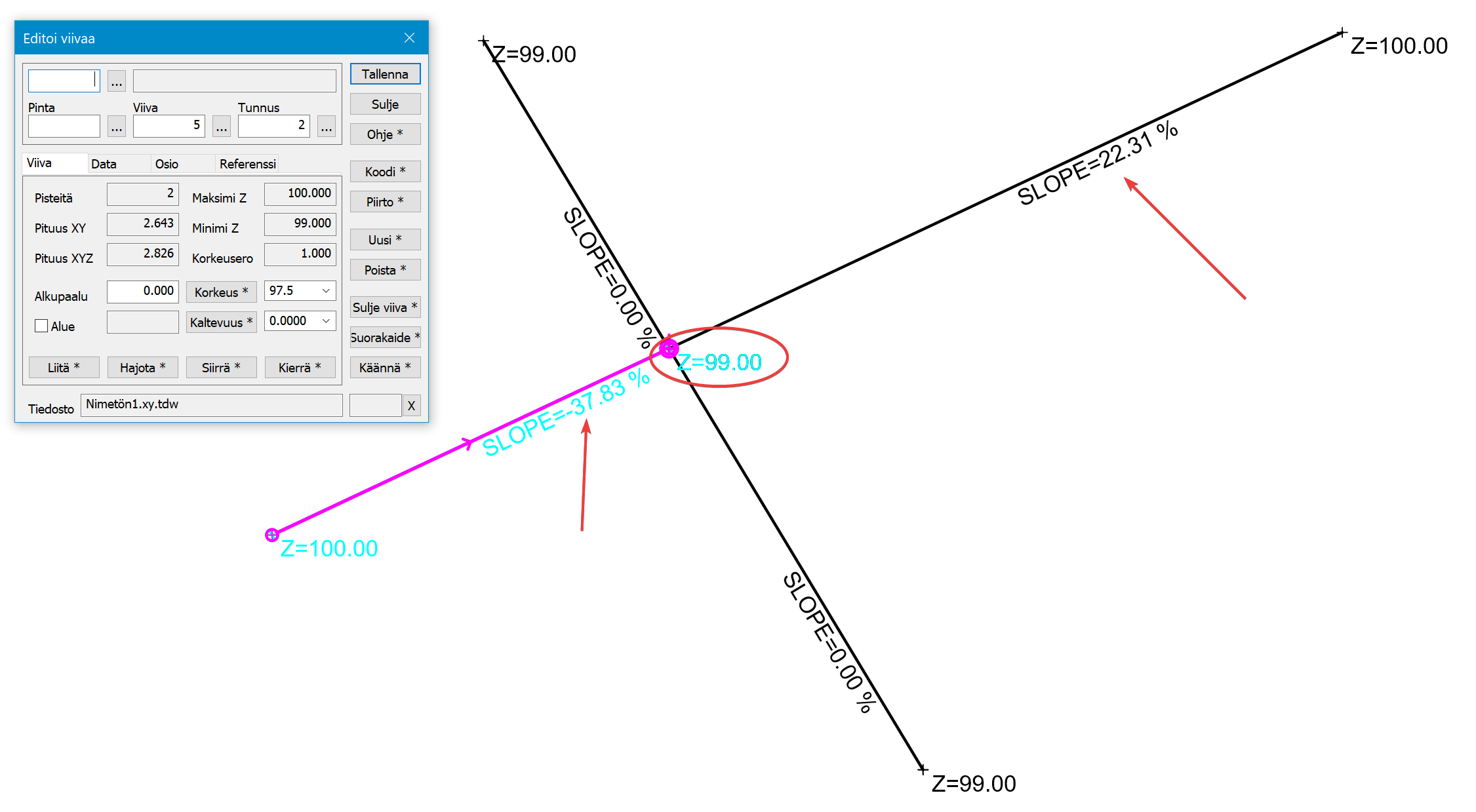

Vain katkaisu + Lisää piste rajaavalle viivalle

Dialogissa valintana Trimmattava viiva, Vain katkaisu ja Lisää piste rajaavalle viivalle

Katkaisee trimmattavan viivan kahdeksi viivaksi rajaavan viivan leikkauskohdasta. Viivan pisteen korkeus tulee rajaavalta viivalta. Mikäli rajaavan viivan pisteet ovat eri korossa, pisteelle interpoloidaan korkeus.

Tämä valinta ylikirjoittaa "vain piste leikkauspisteeseen" valinnan, jos myös se on päällä.

Katkaistun viivan pisteen korkeus Z=99.00 Korkeus rajaavalta viivalta.

Ohjevideo:

Videossa on käyty läpi Trimmaa / jatka viivaa -toimintoja
