Putkiverkkotoiminnon kuvaus

Yleiskuvaus toiminnosta

Putkiverkkotoiminto on tarkoitettu tuottamaan Inframodel 4.1-version mukaista putkiverkkoa työmaan toteutuneista, Infra_Rakentajakoodaus_v.2.37 kooditiedoston mukaisesti koodattujen kaivojen ja putkien tarkemittauksista.

Putkiverkot käsitellään verkkotyypeittäin, hulevesi (storm), jätevesi (sanitary) ja talousvesi (water) omina verkkoina. Eri verkkotyypit voidaan yhdistää lopuksi LandXML-käsittely toiminnolla.

Mittaus

Työmaalla mitataan asennettujen kaivojen pohjan (kaivon sisältä) sijainti hajapisteinä (XYZ) suunnitelman mukaisella kaivon numerolla (tunnus T4). Kaivon kannen korkeudessa voidaan käyttää alustavasti suunniteltua kannen korkeustietoa, joka voidaan päivittää myöhemmin toteutuneella kannen tarkemittaustiedolla.

Putket mitataan kahden pisteen viivoina kaivosta kaivoon tai lisäksi viivan taitepisteiden avulla esim. salaojat tai paineelliset vesiputket. Mittauksessa huomioitava esim. viettoviemäreissä mitataan vesijuoksukorkeus (invert level) ja paineellisissa putkissa putken selästä (crown level).

Putket

Mitatuille putkille saadaan luettua ominaisuudet InfraModel Excel Pipes 2026.1.xlsx taulukosta. Taulukossa on listattuna Infra_Rakentajakoodaus_v.2.37 mukaiset lajikoodit Inframodel 4.1-version mukaisesti määritellyillä ominaisuuksilla eri verkkotyyppien putkityypeille. Taulukkoon tulee määritellä työmaalla käytettävien putkien seinämävahvuudet valmistajan mukaan. Mitatuille putkille luetaan ominaisuudet lajikoodin T3 mukaisesti putkiverkkotoiminnolla.

Kaivot

Kaivojen ominaisuuksien osalta käytetään InfraModel Excel Wells Template 2026.xlsx taulukkoa. Infra_Rakentajakoodaus_v.2.37 koodilistauksessa on erityyppisten kaivojen ja ominaisuuksien esittäminen koodien avulla suppeaa. Kaivojen osalta ei voida samoin kuin putkien osalta käyttää koodia mitatun tiedoston kaivojen ja ominaisuustaulukossa olevien kaivojen vastaavuutena, jolloin kaivon (tunnus T4) numero on määräävä. Ideana on määritellä ominaisuustaulukkoon kaivon tunnuksen/numeron perusteella kyseiselle kaivolle Inframodel 4.1-version mukaiset ominaisuudet.

Taulukko InfraModel Excel Wells Template 2026.xlsx on oletuksena tyhjä, johon voidaan kirjoittaa työmaakohtaisesti inframodel-määrittelyn mukaisessa PipeNetworks-muodossa olevasta suunnitelmasta kaivojen ominaisuustiedot putkiverkkotoiminnon Vienti*-painikkeella.

Mikäli työmaalla on käytettävissä vain kaivokortit, tulee ominaisuustiedot lisätä kaivokortilta kaivojen ominaisuustaulukkoon käsin kaivokohtaisesti.

Kaivojen ominaisuudet luetaan takaisin työmaalla asennettujen kaivojen tarkemittaustiedoston kaivopisteille. Tässä on tärkeää huomioida että mittaustiedoston kaivotunnus (T4) ja ominaisuustaulukon T4-sarake on vastaavat.

Ominaisuudet lajikoodeiksi

Putkiverkkosuunnitelma luetaan verkkotyypeittäin (tarvittessa suunnitelma jaetaan eri verkkotyyppeihin) käyttäen lukumuuntimessa muunnostiedostoa (IM-KAIVOT_PUTKET_2026_3.exc), jolla putkien ja kaivojen ominaisuuksista saadaan luotua Infra_Rakentajakoodaus_v.2.37 mukaiset lajikoodit putkille ja kaivoille.

Putkien ja kaivojen linkittäminen, tulostiedosto

Mittaustiedoston putkille ja kaivoille on lisätty edellä mainitut ominaisuuudet excel-taulukoiden avulla, linkitetään (Suorita) tiedosto putkien ja kaivojen osalta toimivaksi Inframodel 4.1-version mukaiseksi putkiverkoksi.

Tästä syntyy elementtilistaan tulostiedosto, missä on inframodel 4.1-version mukaiset vaaditut ominaisuudet sekä putket ja kaivot on linkitetty keskenään oikein.

Putkiverkon visualisointi, 3D-katselu

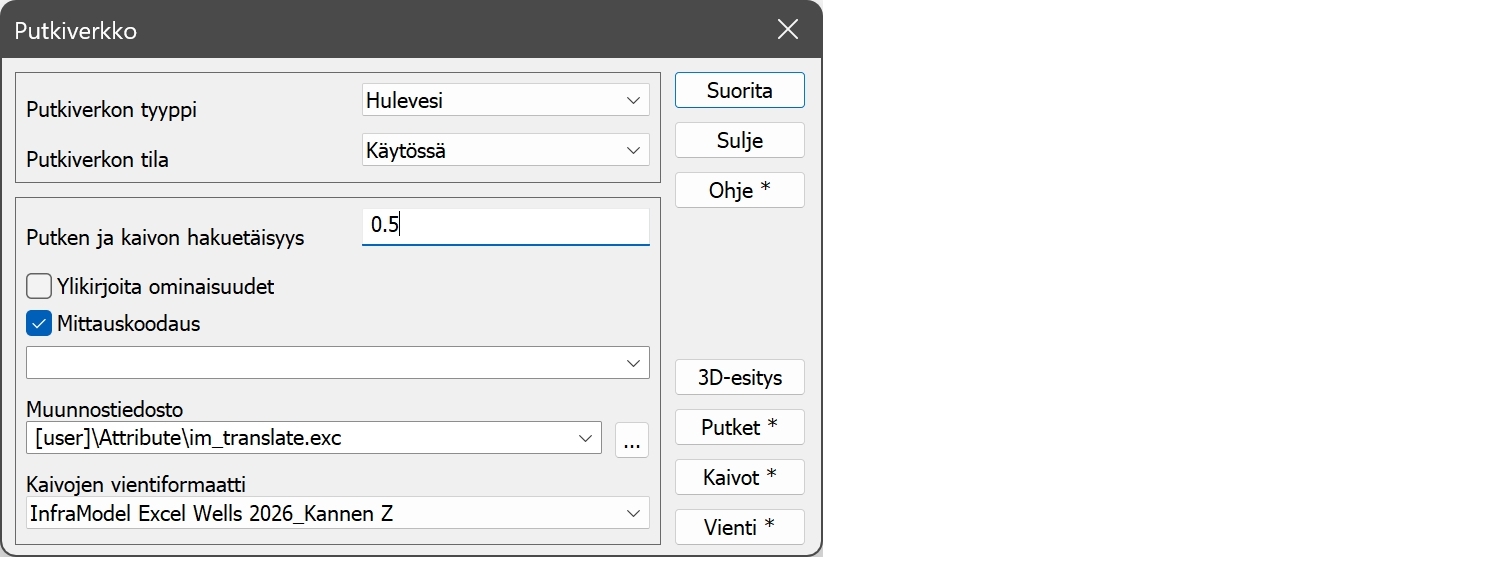

Putkiverkkodialogin (3D-esitys) painikkeella luodaan elementtilistan aktiivisesta putkiverkosta 3D-malli uuteen tiedostoelementtiin. Tätä voidaan tarkastella 3D-katseluikkunassa. Putkiverkot saa värin verkkotyypin mukaan, hulevesi vaalean sininen, jätevesi punaisen ruskea ja talousvesi tumman sininen.

Tulostiedoston kirjoitus InfraModel 4.1 putkiverkoksi

Elementtilistan aktiivinen tulostiedosto kirjoitetaan InfraModel-kirjoitusmuuntimella, Putkiverkko (PipeNetwork) ja versio 4.1.0.

Putkiverkon tuottaminen hyödyntäen PipeNetworks-suunnitelma-aineistoa:

1. Mitataan putket ja kaivon pohja sekä kaivon kansi mikäli on lopullisessa korossaan. Muuten voidaan käyttää suunniteltua kannen korkeutta, päivitetään myöhemmin mitatulla kannen korkeustiedolla. Kaivon tunnus T4 vastaava kuin suunnitelmassa. Lajikoodit putkille ja kaivoille Infra_Rakentajakoodaus_v.2.37 kooditiedoston mukaisesti.

2. Luetaan Inframodel-määrittelyn mukaisessa PipeNetworks-muodossa oleva suunnitelma-aineisto. Käytetään lukumuuntimessa muunnostiedostoa IM-KAIVOT_PUTKET_2026_4.exc, saadaan ominaisuudet muutettua Infra_Rakentajakoodaus_v.2.37 kooditiedoston mukaisiksi lajikoodeiksi.

3. Kirjoitetaan kaivojen ominaisuudet putkiverkkotoiminolla projektikohtaiseen InfraModel Excel Wells Template 2026.xlsx taulukkoon. Suunnitelmasta voidaan viedä ominaisuuksien lisäksi ainostaan kannen suunniteltu korkeus, kaivon pohjan XYZ ja kannen XY jätetään pois.

4. Lisätään mittaustiedoston putkiviivoille koodin mukaan ominaisuudet InfraModel Excel Pipes 2026.1.xlsx taulukosta putkiverkkodialogin Putket*-toiminnolla.

5. Lisätään ominaisuudet mittaustiedoston kaivopisteille InfraModel Excel Wells Template 2026.xlsx taulukosta putkiverkkodialogin Kaivot* -toiminnolla. Mittaustiedoston kaivonumero T4 on vastaava kuin kaivotaulukossa sarake T4!

6. Putket ja kaivot linkitetään putkiverkkodialogin Suorita -toiminolla. Syntyy elementtilistaan tulostiedosto.

7. Putkiverkkoa voidaan tarkastella 3D-katselussa luomalla putkiverkkodialogin 3D-esitys -toiminnolla uusi tiedosto elementtilistaan.

8. Elementtilistan aktiivinen tulostiedosto kirjoitetaan InfraModel-kirjoitusmuuntimella, Putkiverkko (PipeNetwork) ja versio 4.1.0.

Putkiverkon tuottaminen hyödyntäen kaivokortteja:

1. Mitataan putket ja kaivon pohja sekä kaivon kansi mikäli on lopullisessa korossaan. Muuten voidaan käyttää suunniteltua kannen korkeutta, päivitetään myöhemmin mitatulla kannen korkeustiedolla. Kaivon tunnus T4 vastaava kuin suunnitelmassa. Lajikoodit putkille ja kaivoille Infra_Rakentajakoodaus_v.2.37 kooditiedoston mukaisesti.

2. Kaivokorteista poimitaan projektikohtaiseen InfraModel Excel Wells Template 2026.xlsx taulukkoon kaivojen ominaisuudet. Syötetään taulukkoon käsin kaivokohtaisesti.

3. Lisätään mittaustiedoston putkiviivoille koodin mukaan ominaisuudet InfraModel Excel Pipes 2026.1.xlsx taulukosta putkiverkkodialogin Putket*-toiminnolla.

4. Lisätään ominaisuudet mittaustiedoston kaivopisteille InfraModel Excel Wells Template 2026.xlsx taulukosta putkiverkkodialogin Kaivot* -toiminnolla. Mittaustiedoston kaivonumero T4 on vastaava kuin kaivotaulukossa sarake T4!

5. Putket ja kaivot linkitetään putkiverkkodialogin Suorita -toiminolla. Syntyy elementtilistaan tulostiedosto.

6. Putkiverkkoa voidaan tarkastella 3D-katselussa luomalla putkiverkkodialogin 3D-esitys -toiminnolla uusi tiedosto elementtilistaan.

7. Elementtilistan aktiivinen tulostiedosto kirjoitetaan InfraModel-kirjoitusmuuntimella, Putkiverkko (PipeNetwork) ja versio 4.1.0.
