Sivulla on useampi esimerkkivideo, missä on käyty läpi eri tapoja tuottaa suunnitelman ja työmaalla tehdyn tarkemittauksen avulla IM 4.1-version mukaista putkiverkkoaineistoa.

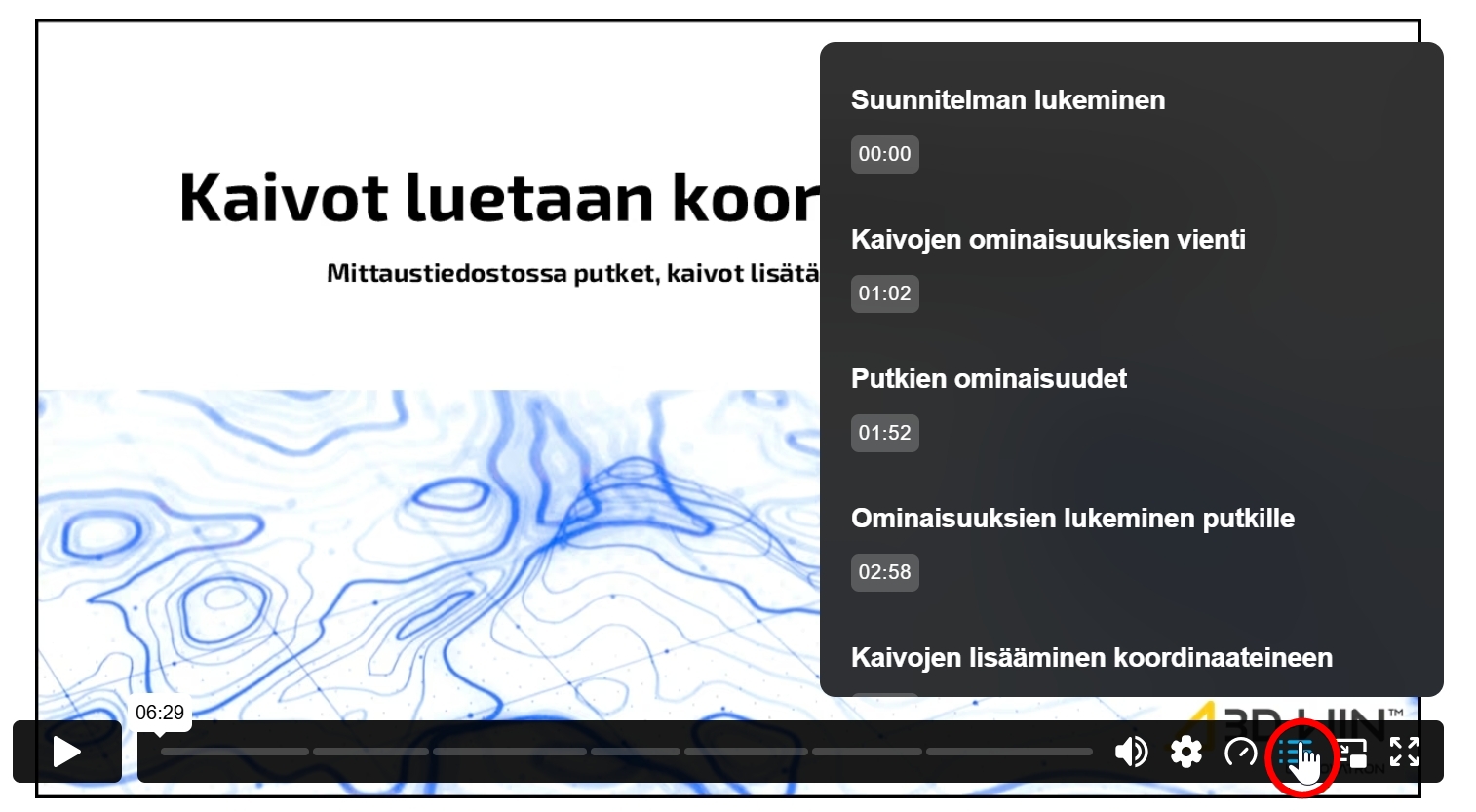

Videon alareunassa valikkotoimintoja, kappalejaon avulla voi siirtyä videon sisällä otsikon mukaiseen kohtaan.
1 Mittaustiedostossa putket, kaivot luetaan koordinaatteineen taulukosta
-
Luetaan hulevesisuunnitelma.
-
Kirjoitetaan kaivojen ominaisuudet ominaisuustaulukkoon (poistetaan suunitellut pohjan ja kannen koordinaattitiedot).
-
Mittaustiedostossa pelkästään putket, lisätään putkille ominaisuudet.
-
Kaivojen mitatut pohjan ja kannen koordinaatit päivitetty kaivojen ominaisuustaulukkoon.
-
Luetaan kaivot koordinaatteineen mittaustiedostoon.
-
Linkitetään putket ja kaivot → tulostiedosto.
-
Kirjoitetaan IM 4.1-version mukainen putkiverkko.
2 Mittaustiedostossa putket, kaivon pohja ja kansi
-
Luetaan hulevesisuunnitelma.
-
Kirjoitetaan kaivojen ominaisuudet ominaisuustaulukkoon, (poistetaan suunitellut pohjan ja kannen koordinaattitiedot).
-
Mittaustiedostossa putket, kaivon pohja ja kansi.
-
Luetaan mittaustiedoston putkille ominaisuudet.
-
Luetaan kaivopisteille ominaisuudet ominaisuustaulukosta, (mittaustiedoston pisteille ominaisuudet).
-
Linkitetään putket ja kaivot → tulostiedosto.
-
Kirjoitetaan IM 4.1-version mukainen putkiverkko.
3 Mittaustiedostossa putket, kaivon pohja, kannen korkeus suunnitelmasta
Esimerkissä on mitattu asennetut putket ja kaivojen pohjat. Kaivon kansia ei ole vielä saatu asennettua lopulliseen korkoonsa. Suunnitelmasta kirjoitetaan ominaisuudet sekä kaivon kansien suunnitellut korkeudet. Näin saadaan tuotettua tarvittaessa IM 4.1-version mukainen putkiverkko.
Kaivojen kannet on saatu asennettua ja mitattu lopulisilla koordinaateilla, voidaan päivittää kannet mitatuilla koordinaateilla ja kirjoittaa lopullinen IM 4.1-version mukainen putkiverkko.
-
Luetaan hulevesisuunnitelma.
-
Kirjoitetaan kaivojen ominaisuudet ilman koordinaatteja ominaisuustaulukkoon, ainoastaan kannelle korkeus.
-
Mittaustiedostossa putket ja kaivojen pohjapisteet (ei mitattuja kansia tässä vaiheessa).
-
Luetaan mittaustiedoston putkille ominaisuudet.
-
Luetaan kaivopisteille ominaisuudet ominaisuustaulukosta, (mittaustiedoston pisteille ominaisuudet).
-
Kaivojen kansilla on suunniteltu korkeus → kaivot kuvautuu oikein.
-
Voidaan kirjoittaa IM 4.1-version mukainen putkiverkko suunnitelman mukaisella kaivon kannen korkeudella.
-
Luetaan myöhemmin toteutuneet kannen mittaustiedot (XYZ-koordinaatit).
-
Yhdistetään putkien ja kaivojen mittaustiedostoon.
-
Päivitetään kannen tiedot mitatuilla koordinaateilla.
-
Kirjoitetaan IM 4.1-version mukainen putkiverkko.
