Putkiverkkotoiminnon käyttöönotto

Putkiverkkotoiminnon muuntimet ja tiedostot

Putkiverkkotoiminto käyttää allaolevia vektoritiedoston luku -ja kirjoitusformaatteja, putkien ja kaivojen ominaisuustaulukoita sekä kooditiedostoa.

Muuntimet:

Lukumuunnin Excel Auto

• 3D-Winin päivitys uuteen versioon vaatii import_2026.ini -tiedoston luvun.

• Ensiasennuksen yhteydessä muunnin asentuu automaattisesti.

Kirjoitusmuunnin InfraModel Excel Wells 2026

• Vaatii import_2026.ini -tiedoston luvun.

Kirjoitusmuunnin Inframodel/putkiverkko (PipeNetwork)

• Muunnin asentuu automaattisesti.

Putkien ja kaivojen ominaisuustaulukot:

InfraModel Excel Pipes 2026.1.xlsx

• Asentuu ohjelman käyttäjähakemiston juureen tai wiki-artikkelin liitteenä.

• Käytä aina artikkelin liitteenä olevaa uusinta tiedostoa!

InfraModel Excel Wells Template 2026.xlsx

• Asentuu ohjelman käyttäjähakemiston juureen tai wiki-artikkelin liitteenä.

• Käytä aina artikkelin liitteenä olevaa uusinta tiedostoa!

Kooditiedosto:

Infra_Rakentajakoodaus_v.2.37.dat

• Asentuu ohjelman käyttäjähakemiston juureen tai wiki-artikkelin liitteenä.

Kielikäännös Infamodelin ominaisuuksille:

im_translate.exc

• Asentuu käyttäjähakemiston Attribute-kansioon.

• C:\Users\etunimi.sukunimi\Documents\3D-System\3D-Win\Attribute

Tehtävät putkiverkkotoiminnon käyttöönottoon

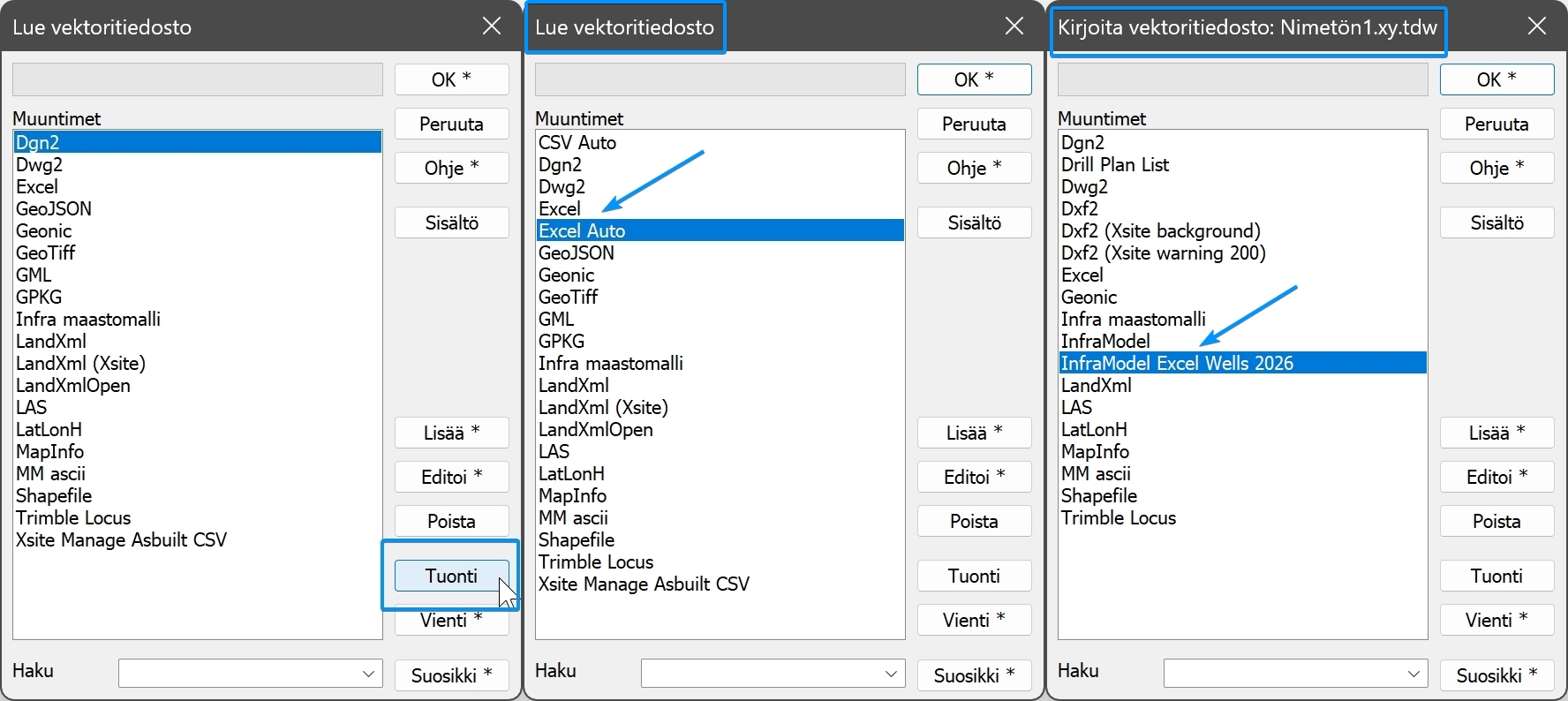

1. Excel Auto -lukumuunnin ja Inframodel Excel Wells 2026 -kirjoitusmuunnin

3D-Winin version päivityksen yhteydessä käyttäjähakemistoa ei ylikirjoiteta, joilloin Excel Auto -lukumuunninta ja Inframodel Excel Wells 2026 -kirjoitusmuunninta ei voida lisätä automaattisesti. Muuntimet tulee lisätä muunninlistaan import_2026.ini -tiedostosta Tuonti-painikkeella.

3D-Win-ohjelman ensiasennuksessa muuntimet asentuu automaattisesti.

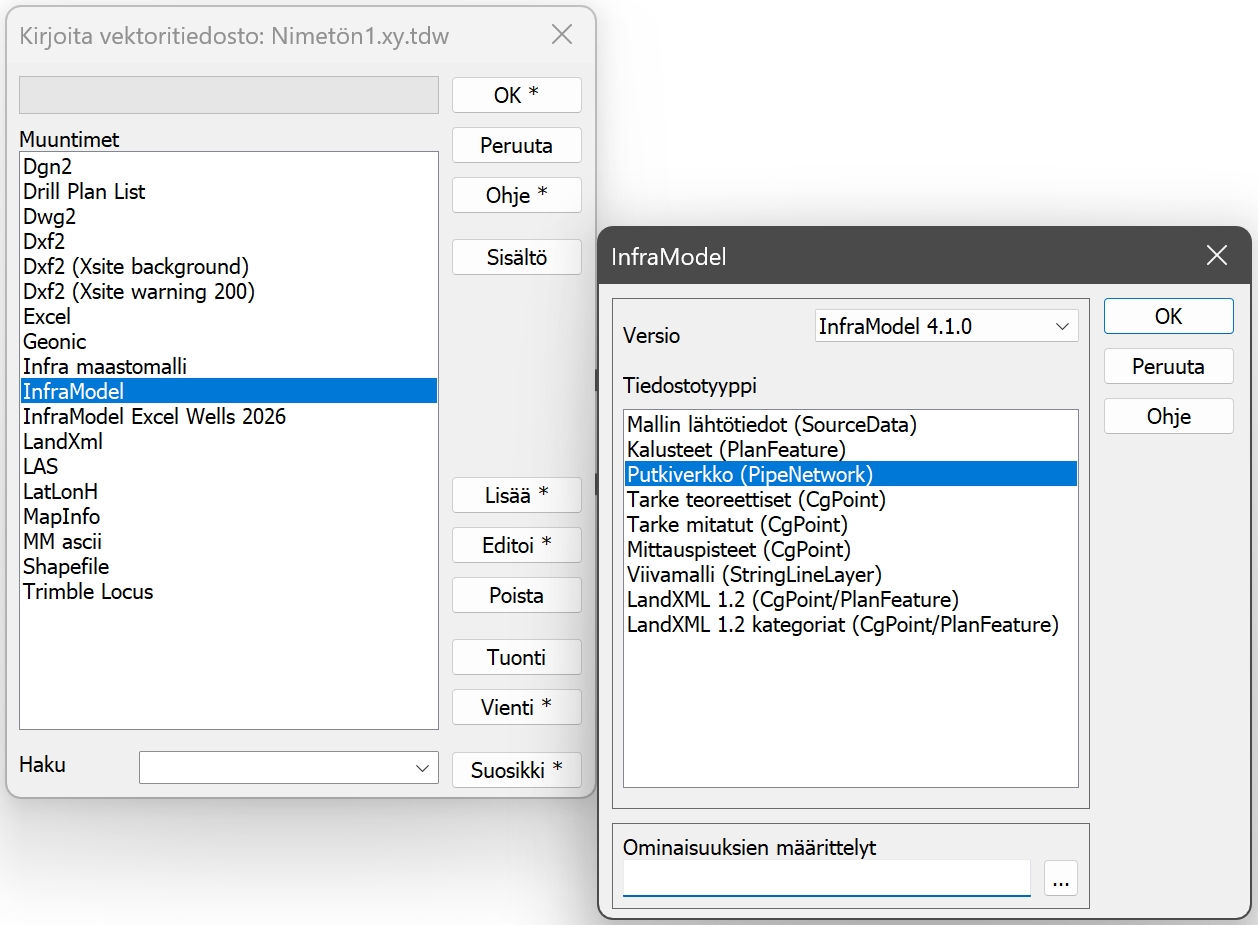

2. Inframodel putkiverkko (PipeNetwork) kirjoitusmuunnin

Putkiverkkotoiminnolla suoritettu putkien ja kaivojen linkitys tekee elementtilistaan tulostiedoston, joka kirjoitetaan ulos Inframodel putkiverkko (PipeNetwork) -kirjoitusmuuntimella. Muunnin on oletuksena muunninlistassa. Tarkista että muunnin löytyy listasta.

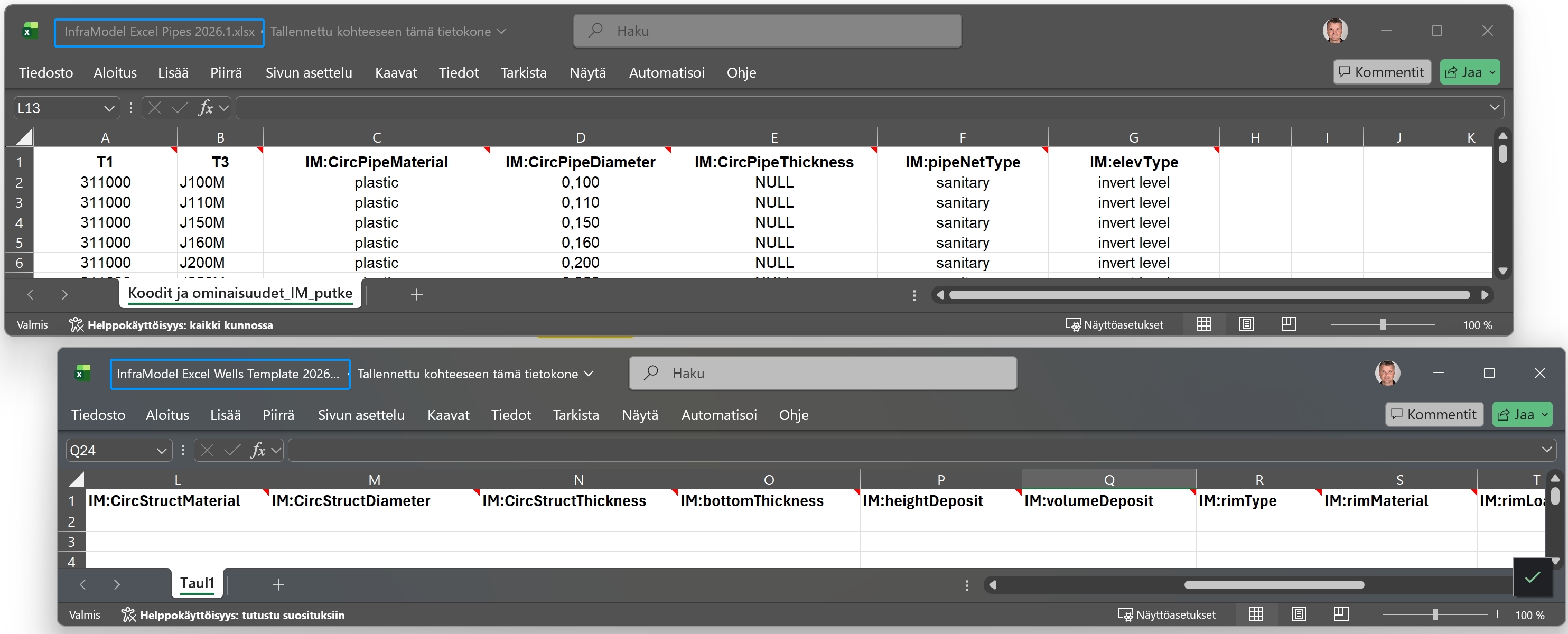

3. Ominaisuustaulukot putkille ja kaivoille

Vakioidut excel-taulukot, mitkä sisältää putkien ja kaivojen IM 4.1-version mukaiset ominaisuudet.

Putkien ominaisuustaulukko InfraModel Excel Pipes 2026.1.xlsx

Kaivojen ominaisuustaulukko InfraModel Excel Wells Template 2026.xlsx

Asentuu myös käyttäjähakemiston juureen, mutta käytä aina artikkelin liitteenä olevia tiedostoja! Ominaisuustaulukoita voidaan joutua välillä päivittämään, jolloin uusin versio on aina artikkelin liitteenä!

Lataa ominaisuustaulukot linkeistä.

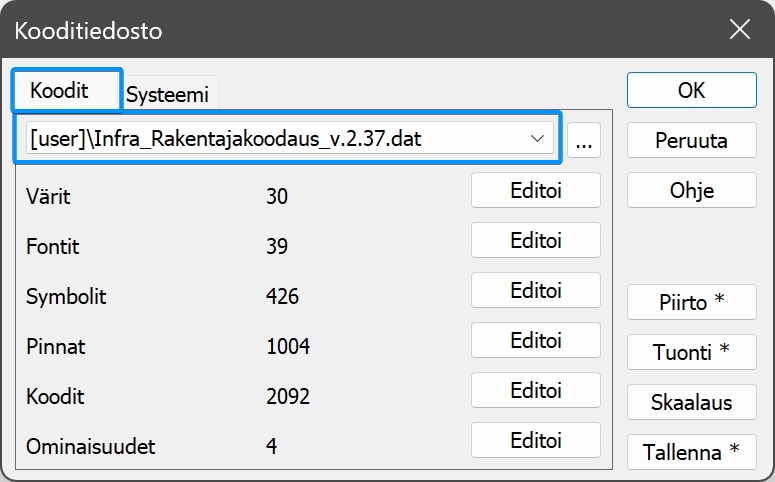

4. Kooditiedosto

Putkiverkkotoiminto perustuu Infra_Rakentajakoodaus_v.2.37 kooditiedoston mukaisiin putkien ja kaivojen lajikoodeihin. Käytä kooditiedostoa, 3D-Win versiossa 2026 on käyttäjähakemiston juuressa tai voit ladata linkistä.

5. Putkiverkkotoiminto

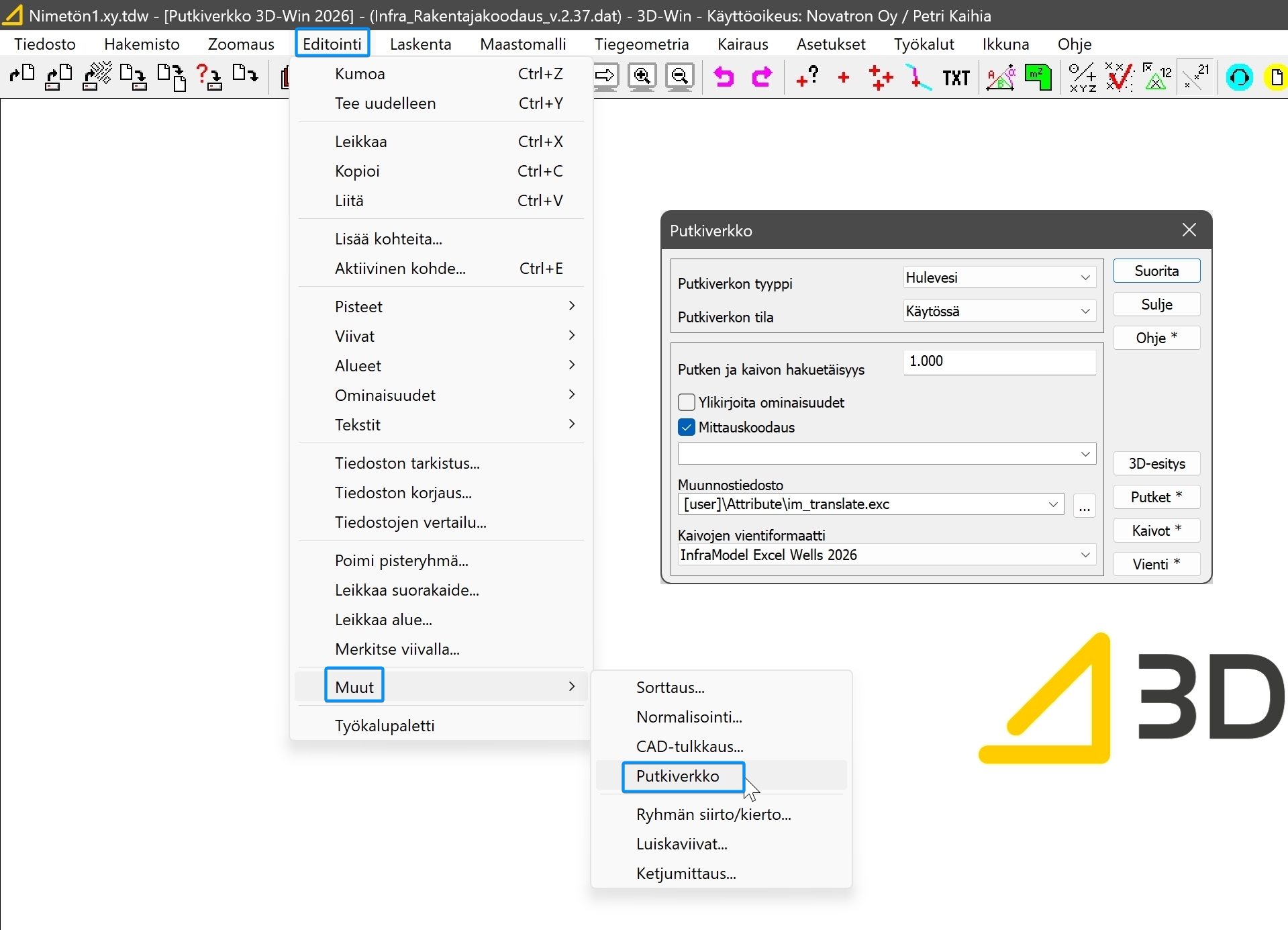

Putkiverkkotoiminto avautuu Editointi - Muut - Putkiverkko

Voit lisätä putkiverkkotoiminnon valikkotoimintojen avulla halutessasi pikatoiminnoksi.

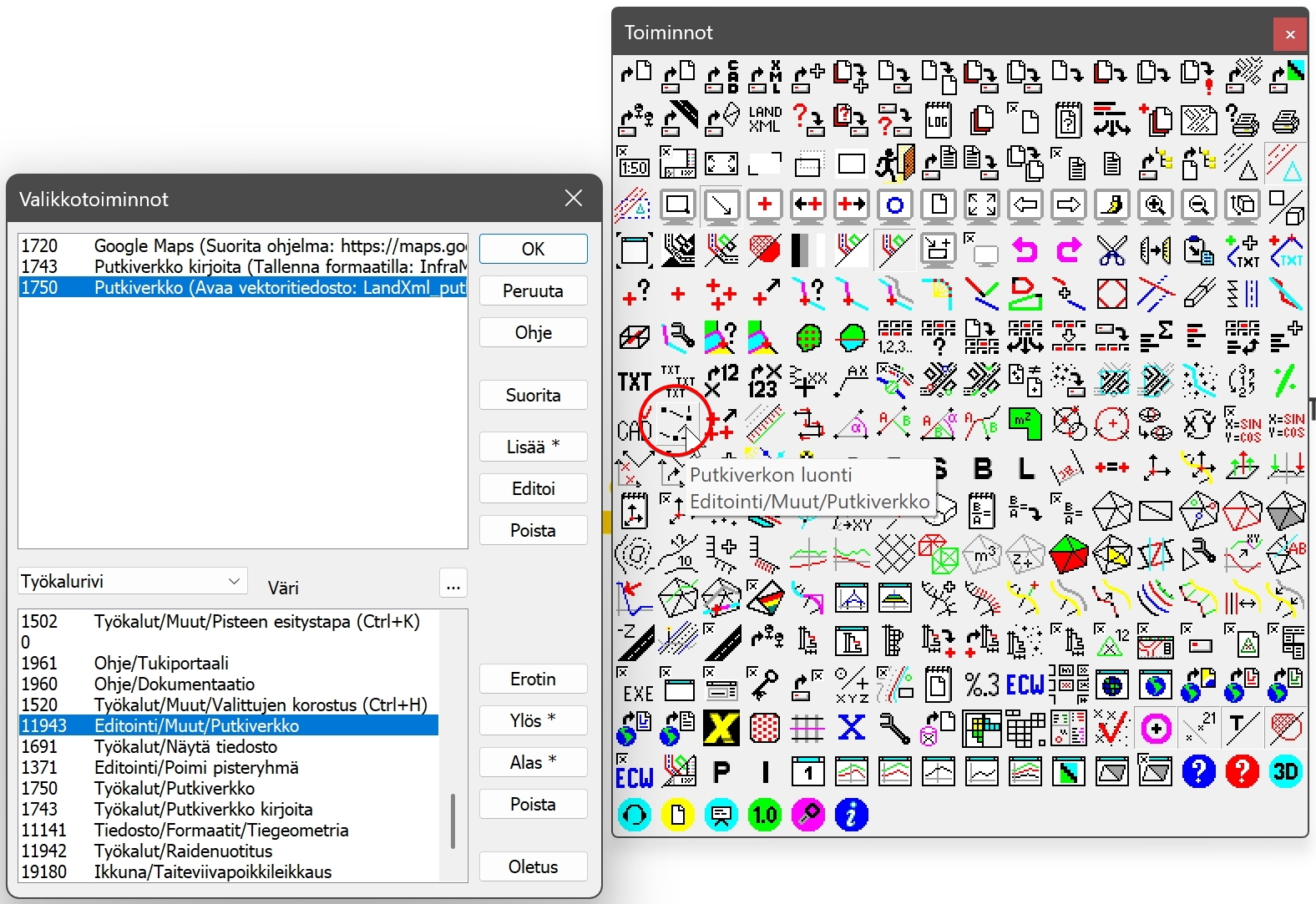

Asetukset - Valikkotoiminnot

Klikkaamalla putkiverkon pikakuvaketta, lisätään kuvake työkaluriville. Ylös* / Alas* -painikkeilla voit siirtää kuvakkeen haluttuun kohtaan pääikkunan työkalurivillä.
