Putkiverkkosuunnitelman ominaisuudet koodeiksi

Kaivojen ja putkien inframodel-ominaisuudet lajikoodeiksi

Putkiverkkotiedoston kaivoilla ja putkilla on suunnitelmissa kuusi numeroinen infraCoding -pintatunnus, esim. 312200 = Hulevesiviemärien tarkastuskaivot. Luettaessa putkiverkkosuunnitelma 3D-Winiin oletus LandXml-muuntimella lajikoodiksi luetaan T3-kenttään kuusinumeroinen infraCoding -pintatunnus. Tästä seuraa ettei putkiverkolla ole piirtotietoa, kaikki putket kuvautuu mustina viivoina ja kaivot pisteinä. Putkien ja kaivojen tiedot joutuu tarkastelemaan data-välilehden ominaisuuksista.

Putkiverkon inframodel-ominaisuuksista voidaan luoda Infra_Rakentajakoodaus_2.37 tiedoston mukaiset lajikoodit (T3-kenttä) putkille ja kaivoille. Putket ja kaivot kuvautuu kooditiedoston mukaisesti ja putkille saadaan oikea koko lajikoodista ja kaivojen koodit kertoo kaivon ja kannen tyypin.

Muunnostiedosto IM-KAIVOT_PUTKET_2026.exc

Artikkelin liitteenä on aina uusin versio muunnostiedostosta, tällä hetkellä versionumerointi on IM-KAIVOT_PUTKET_2026_4.exc

Uusimman muunnostiedoston saat ladattua linkistä IM-KAIVOT_PUTKET_2026

Muunnostiedostoa päivitetään Novatronin/3D-Winin toimesta määräajoin mikäli putkiverkkotiedostossa on ominaisuuksia putkille ja kaivoille mitä ei vielä muunnostiedostossa tueta → Lajikoodia ei muodostu putkelle tai kaivolle.

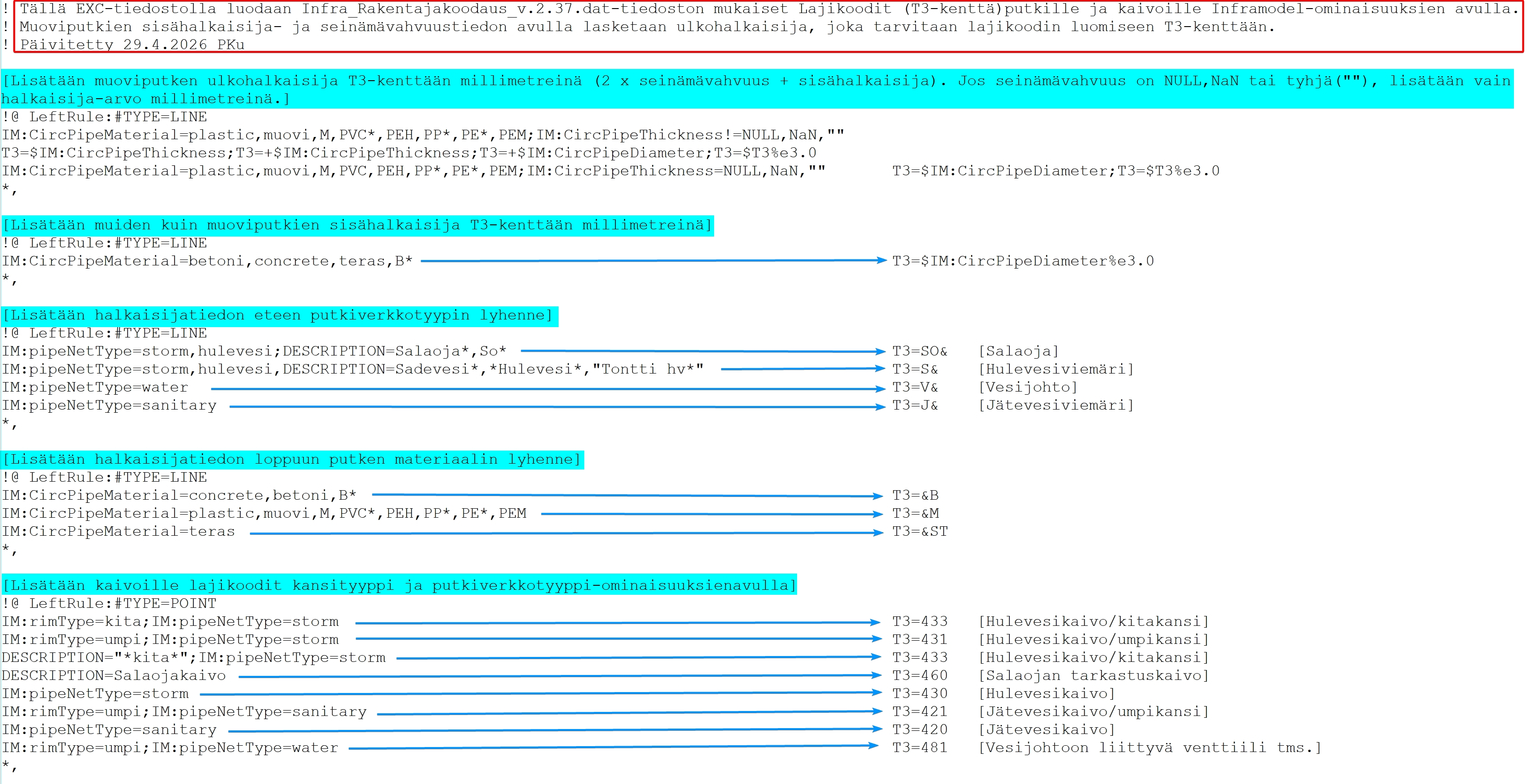

Muunnostiedoston voi avata teksti-editoriin ja lyhyesti toimintaperiaate:

• Luodaan Infra_Rakentajakoodaus_2.37 tiedoston mukaiset lajikoodit (T3-kenttä) putkille ja kaivoille Inframodel-ominaisuuksien avulla.

• Muunnostiedostossa korostetut, hakasulkeiden sisällä olevat tekstit on tarkoitettu lisäinfoksi muunnostiedoston sisällöstä.

• Muunnostiedoston vasemmassa reunassa on 3D-Winiin luettu inframodel-ominaisuus ja kyseisen ominaisuuden arvot.

• Oikeassa reunassa on määritelty miten T3-kentän koodi muodostuu ominaisuuden/säännön perusteella

• Muunnostiedoston sääntö/ehto määräytyy vasemman reunan mukaan ylhäältä alaspäin eli ensimmäinen sääntö on määräävä. Kaivojen lajikoodin määrittelyssä on merkitystä, missä järjestyksessä ominaisuudet on listattu ylhäälta alas.

InfraModel Putkiverkko lukumuunnin

Kopioi artikkelin liitteenä oleva IM-KAIVOT_PUTKET_2026 muunnostiedosto käyttäjäjähakemiston juureen.

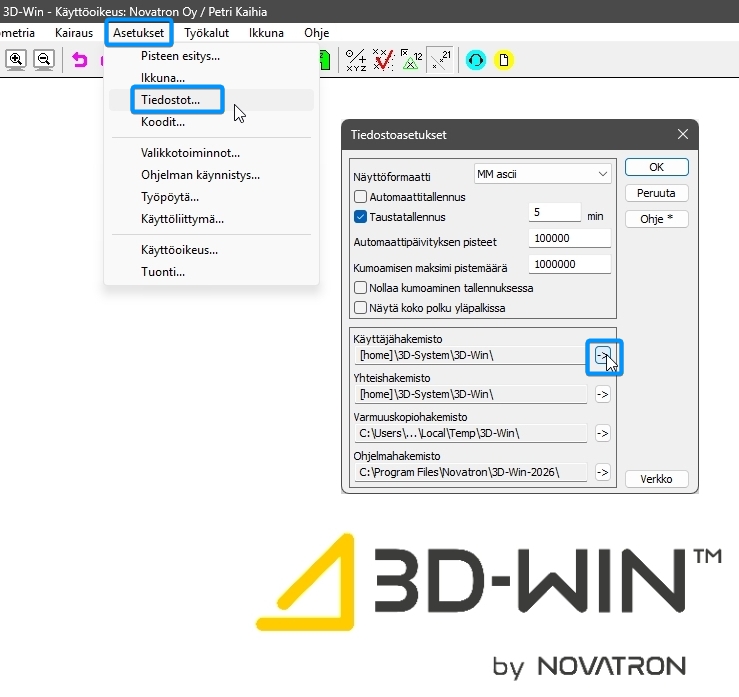

Käyttäjähakemiston sijainnin löydät helpoiten omalta koneeltasi allaolevan kuvan mukaisesti:

Asetukset - Tiedostot

• Käyttäjähakemiston tiedostopolun päässä olevasta nuolesta painamalla avautuu hakemisto resurssinhallintaan

• Kopioi muunnostiedosto hakemiston juureen

• Sulje hakemisto ja dialogi

Lisää artikkelin liitteenä oleva InfraModel Putkiverkko.ini lukumuunnin listaan

• Tallenna InfraModel Putkiverkko.ini -tiedosto koneellesi haluamaasi kansioon

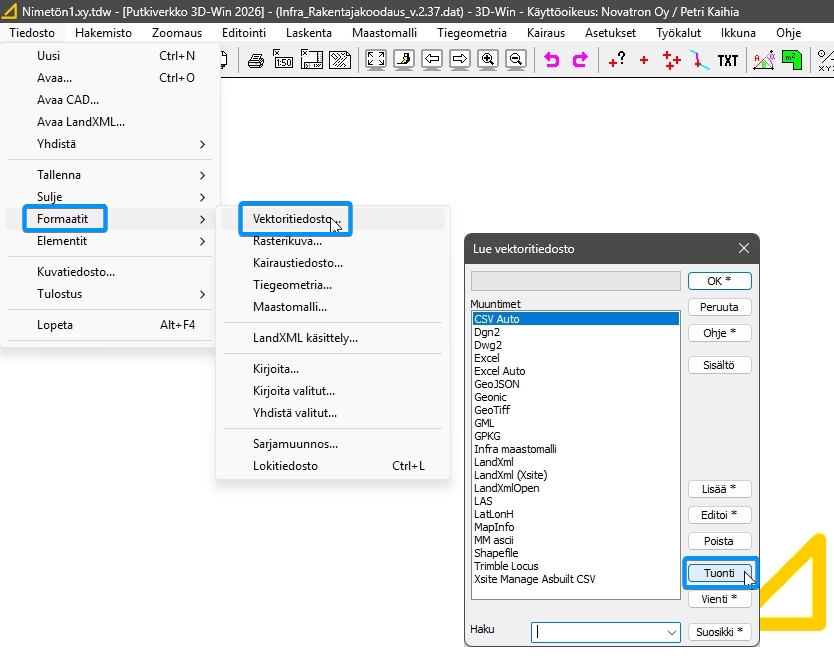

• Lue tiedosto muuntimet-dialogin Tuonti -painikeella

• Muunninlistaan tulee InfraModel Putkiverkko

InfraModel Putkiverkko -lukumuuntimen asetukset

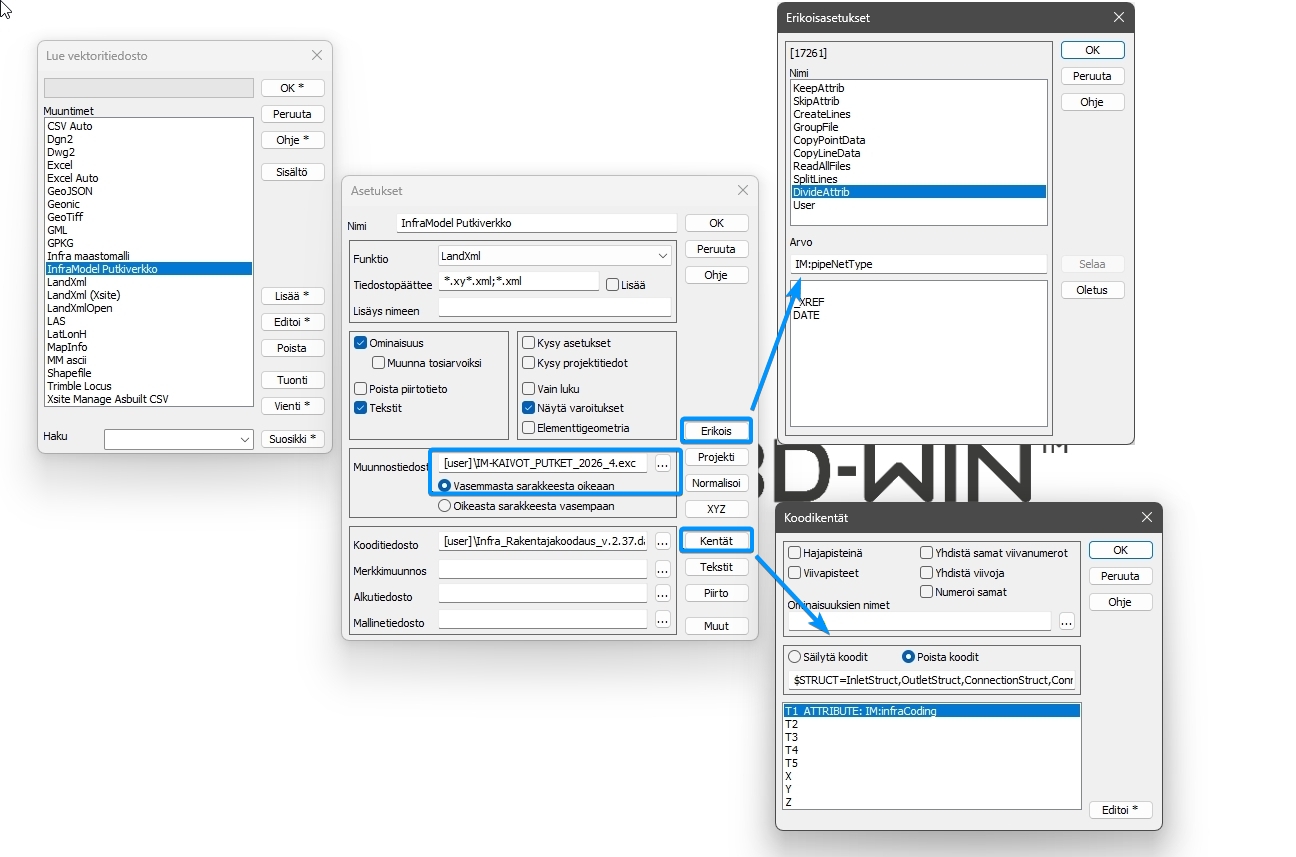

InfraModel Putkiverkko -muuntimen asetukset on tässä käyty läpi, ei tarvitse erikseen määritellä!

Muunnostiedosto

• Käyttäjähakemistostossa oleva IM-KAIVOT_PUTKET_2026_4.exc tiedosto

• Muuntaa ominaisuudet koodeiksi

Erikoisasetus DivideAttrib

• IM:pipeNetType

• Jakaa luettavan tiedoston osiin putkiverkon tyypin mukaan

Kentät

• Poista koodit

• $STRUCT=InletStruct,OutletStruct,ConnectionStruct,Connection

• Poistaa putkiverkosta luettaessa putken päät, jatkospisteet

• T1 kenttään luetaan ominaisuus IM:infraCoding

Putkiverkkosuunnitelman luku

InfraModel Putkiverkko muunnin

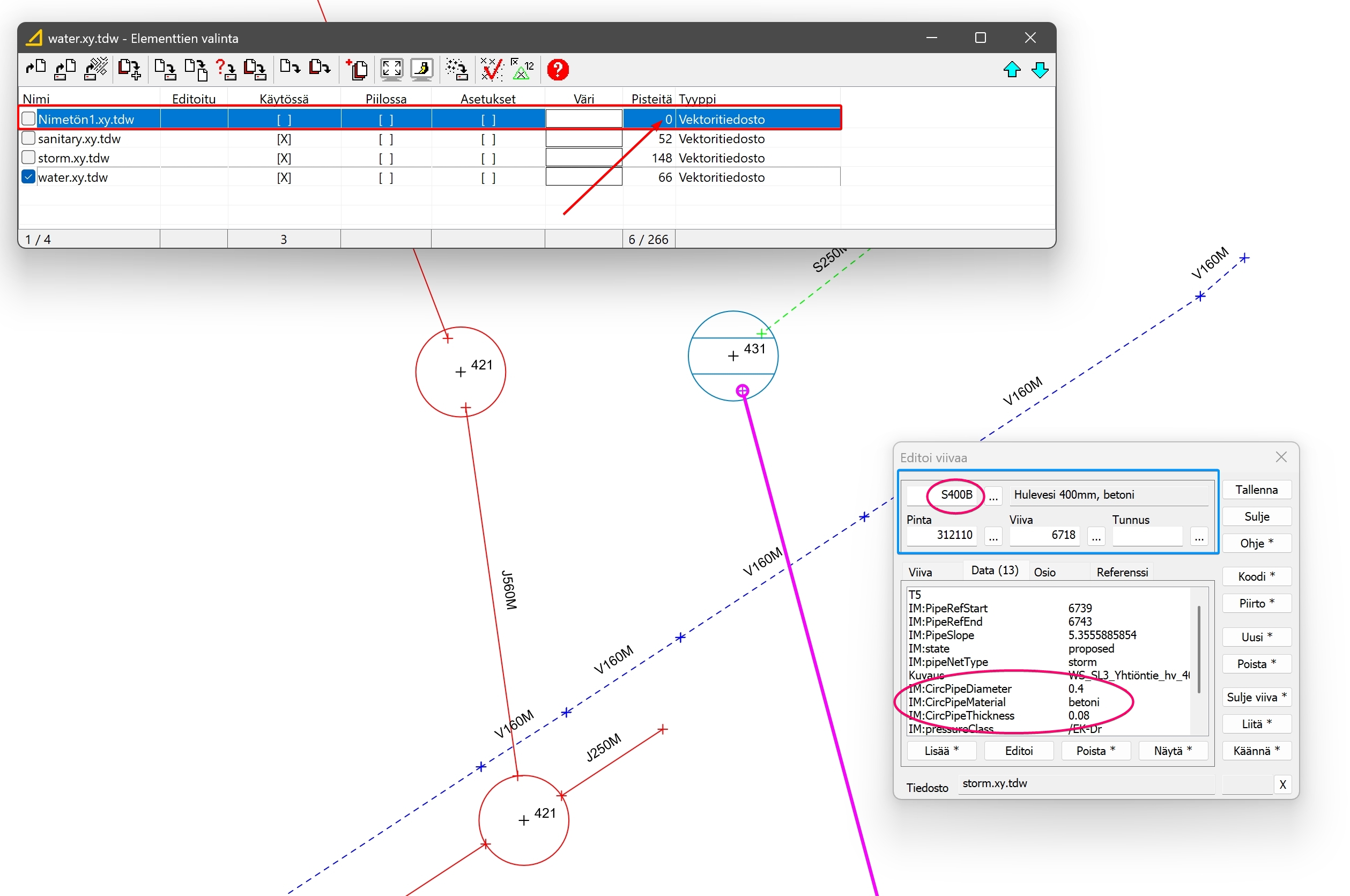

Luettaessa muuntimella putkiverkkosuunnitelma-aineisto mikä sisältää useita eri verkkotyyppejä kuten tässä esimerkissä on sanitary (jätevesi), storm (hulevesi) ja water (talousvesi) jakaa muunnin tiedoston automaattisesti verkkotyypeittäin. HUOM! Elementtilistaan jää Nimetön1.xy.tdw -tiedosto. Tiedoston voi poistaa elementtilistasta.

Putkille ja kaivoille on saatu ominaisuuksista luotua Infra_Rakentajakoodaus_v.2.37 mukaiset lajikoodit.

Voit kokeilla esimerkkiaineostolla Esimerkki_hulevesi_jätevesi_talousvesi_putkiverkkosuunnitelma

Aineisto on tarkoitettu ainoastaan harjoitteluun 3D-Winin putkiverkkotoiminnolla.

LandXml oletusmuunnin

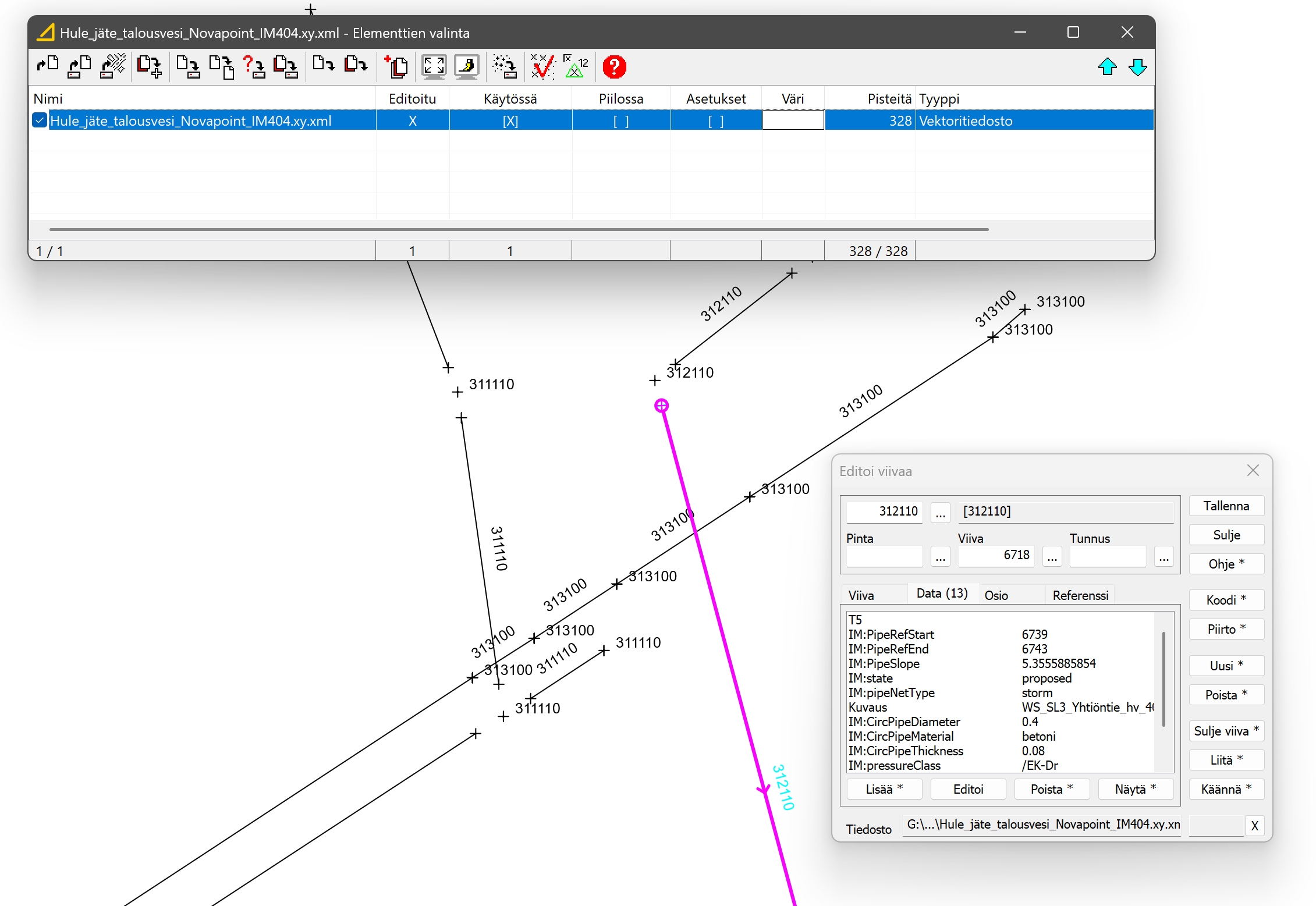

Sama putkiverkkosuunnitelma luettu oletus LandXml -muuntimella. Tiedostoa ei jaeta verkkotyypeittäin eikä putket ja kaivot saa Infra_Rakentajakoodaus_v.2.37 mukaista lajikoodia!
