Putkien ominaisuudet
InfraModel Excel Pipes 2026.1.xlsx
Putket mitataan kahden pisteen viivoina kaivosta kaivoon tai lisäksi taitepisteiden avulla (salaojat, paineelliset vesiputket), jolloin luodaan jatkos putkelle. Putkia kuvaavilla viivoilla oltava XYZ-tieto. Putket koodataan Infra_Rakentajakoodaus_v.2.37 mukaisesti. Putkien ominaisuudet luetaan taulukosta mitatuille putkiviivoille koodin T3 mukaan.

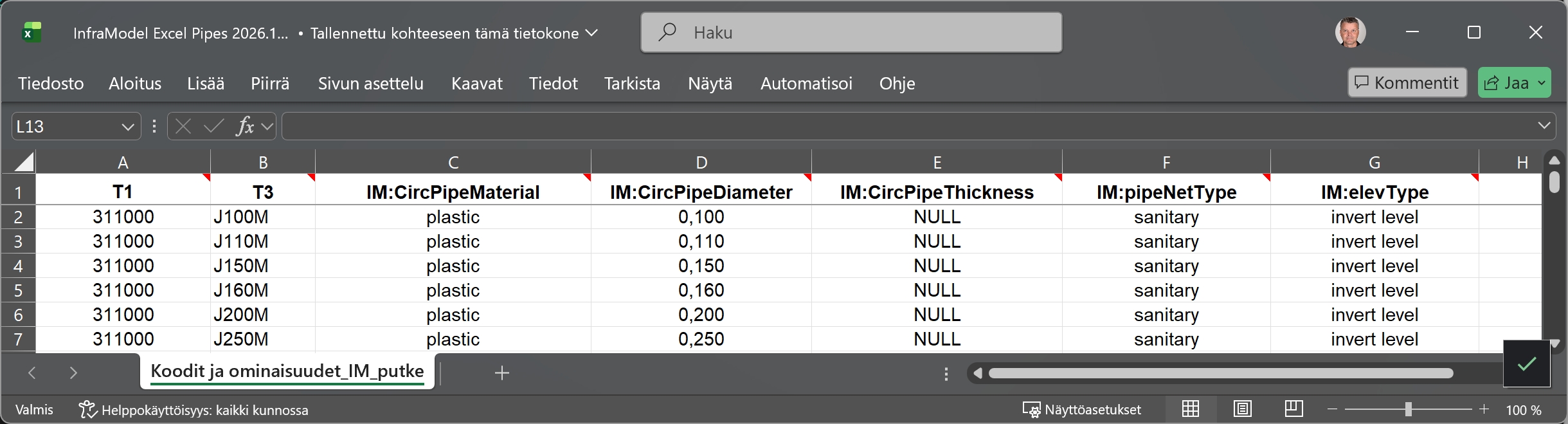

Putkien ominaisuustaulukossa InfraModel Excel Pipes 2026.1.xlsx on Infra_Rakentajakoodaus_v.2.37 kooditiedoston putkikoodeille lisätty Inframodel 4.1-version mukaiset ominaisuudet otsikkoriville sekä määritelty ominaisuuksien arvot koodeittain. Putken seinämän vahvuus on oletuksena NULL! Johtuu siitä että seinämävahvuus vaihtelee valmistajan mukaan.
Huom! Ominaisuuden edessä oleva IM: on 3D-Winin oma tunnus, joka jätetään kirjoittaessa putkiverkkoaineiston ominaisuuksien edestä pois. Samoin luettaessa LandXML-muuntimella suunnitelma aineisto, lisätään ominaisuuden eteen IM:
T1 (Pintatunnus)
T3 (Koodi, Infra_Rakentajakoodaus_v.2.37)
IM:CircPipeMaterial (Putken materiaali)
IM:CircPipeDiameter (Putken halkaisja)
IM:CircPipeThickness (Putken seinämän vahvuus)
NULL oletuksena koska seinämävahvuus vaihtelee valmistajan mukaan
IM:pipeNetType (Verkkotyyppi ->sanitary,storm tai water)
IM:elevType (Korkeusasema ->invert level, crown level)

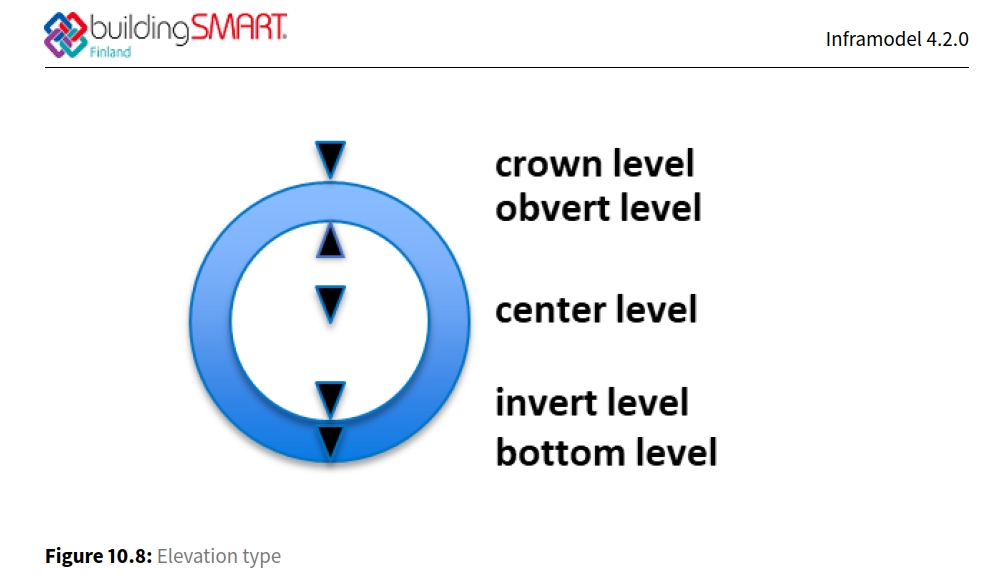

Putken korkeusasemat (elevType)
Muoviputkien halkaisijatieto ja seinämävahvuus
Muoviputken halkaisijatieto Infamodel Excel Pipes 2026.1.xlsx -taulukossa on ulkohalkaisija!
Seinämävahvuus on oletuksena taulukossa NULL, vaihtelee valmistajan mukaan.
Muoviputkelle annetaan oikea seinämävahvuus, vähennetään halkaisijatiedosta 2x seinämävahvuus!

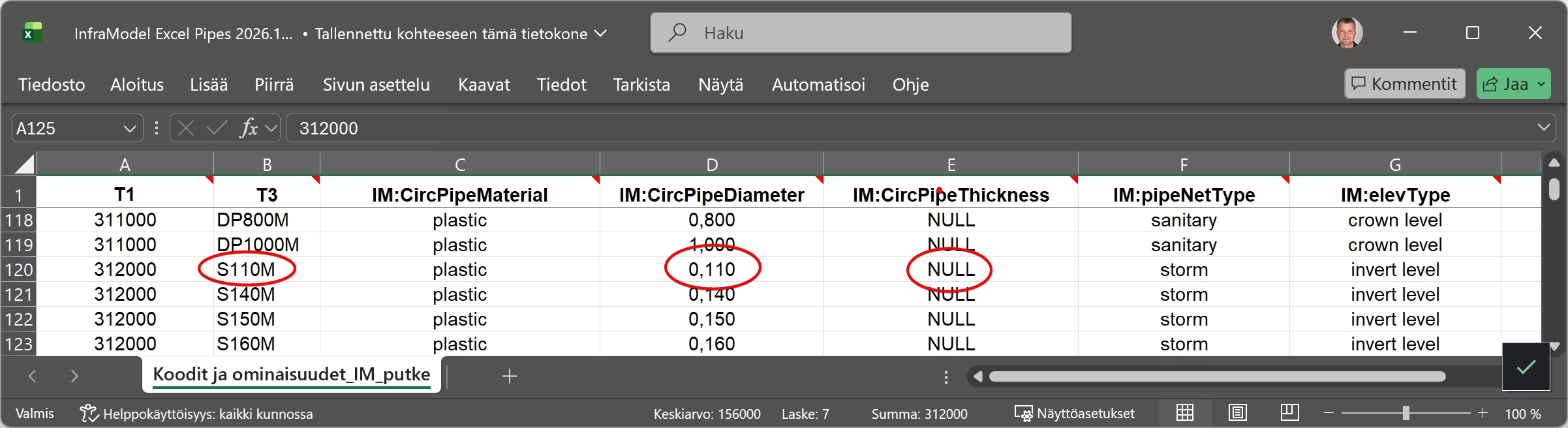

110M hulevesiputki on oletuksena taulukossa halkaisija 0,110 ja seinämävahvuus NULL.

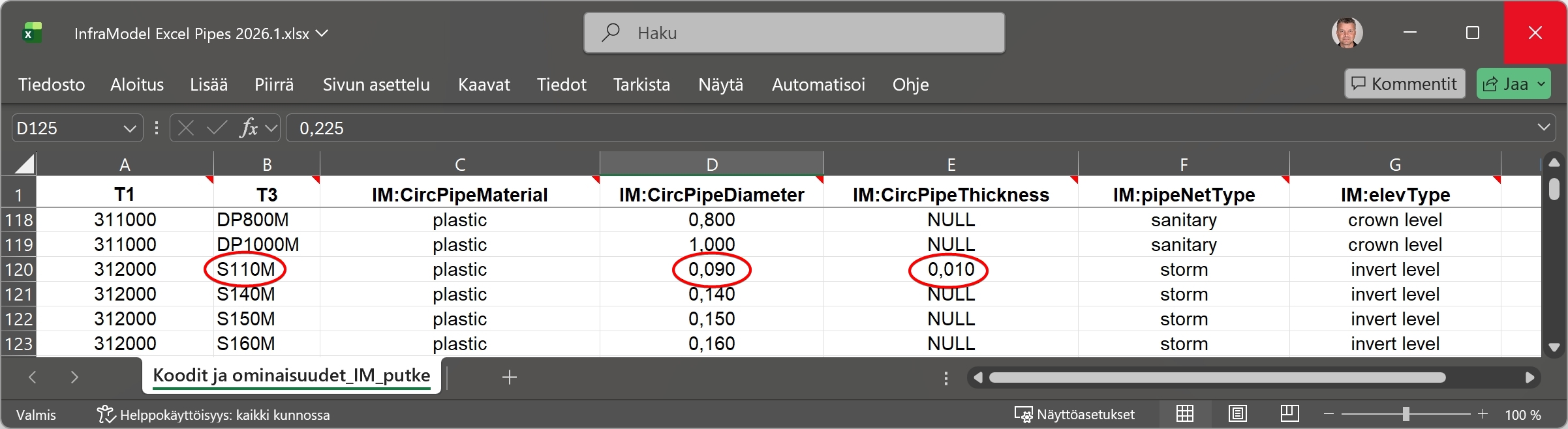

Korjataan taulukkoon seinämävahvuus 0,01.
Halkaisijatiedosta vähennetään 2x 0,01 seinämävahvuus.
Korjataan halkaisijatiedoksi 0,09.
Putki kuvautuu 110mm ulkohalkaisijaltaan.
Betoniputkien halkaisijatieto ja seinämävahvuus
Betoniputken halkaisijatieto Infamodel Excel Pipes 2026.1.xlsx -taulukossa on sisähalkaisija!
Seinämävahvuus on oletuksena taulukossa NULL, vaihtelee valmistajan mukaan.
Määritellään oikea seinämävahvuus, betoniputken sisähalkaisija pysyy ennallaan.

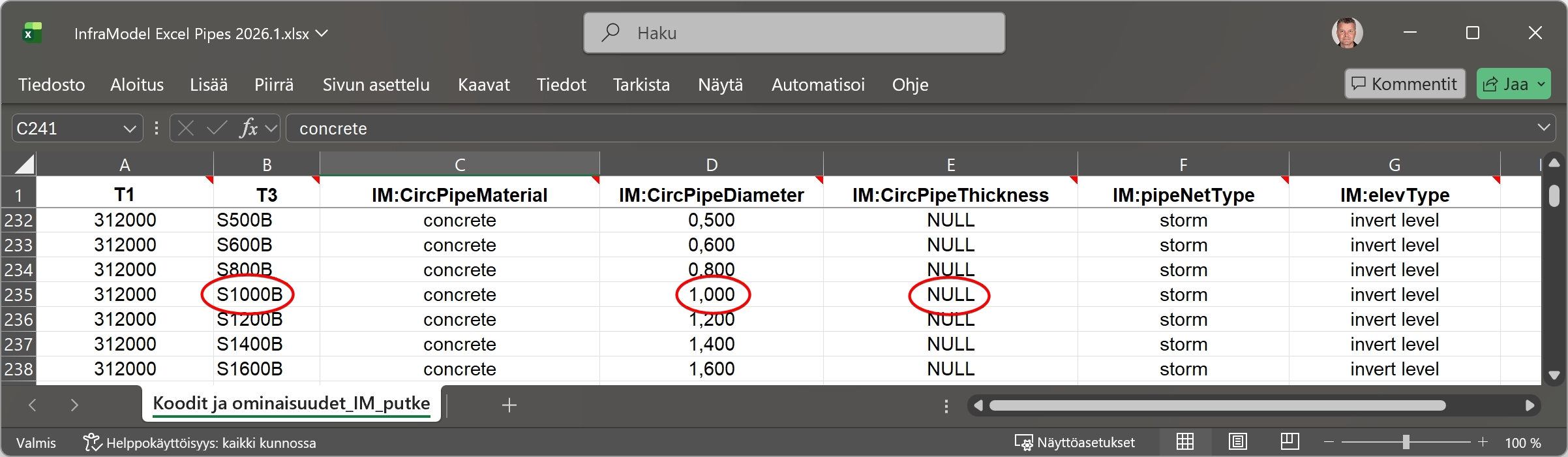

S1000B hulevesiputki on oletuksena taulukossa halkaisija 1,000 ja seinämävahvuus NULL.
Lisätään betoniputken seinämävahvuus 0,135
Halkaisijatieto pysyy ennallaan 1,000
Betoniputki kuvautuu 1,270m ulkohalkaisijaltaan!

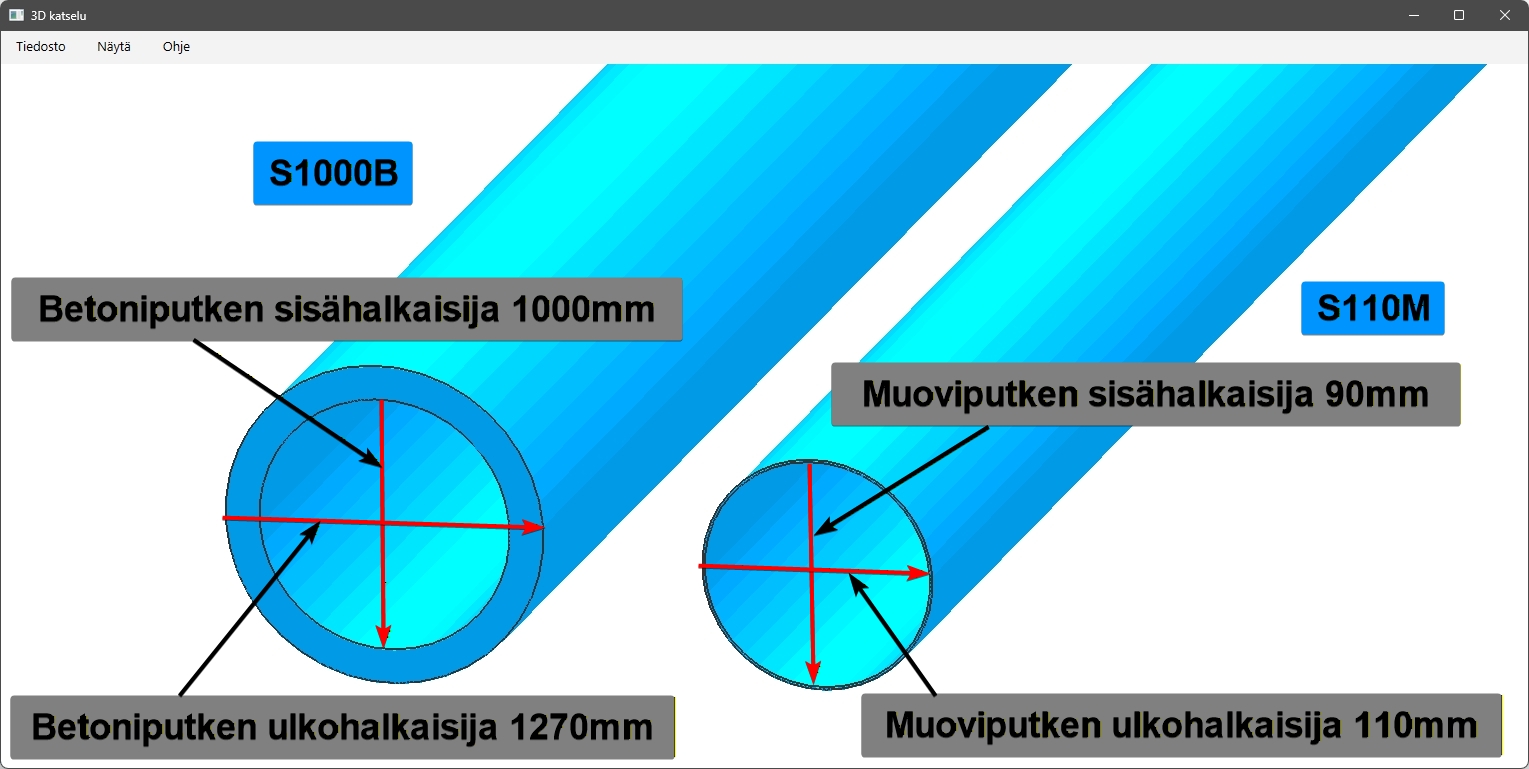

Putkien kuvautuminen 3D-katselussa
Betoniputken S1000B ja muoviputken S110M kuvautuminen 3D-katselussa.
