Nuotitus

Nuotitusdialogin toiminnot

Artikkelissa on käyty läpi kaikki nuotitusdialogon toiminnot.

Nuotittamiseen löytyy oma alasivu Nuotittaminen ja pituusleikkausikkuna

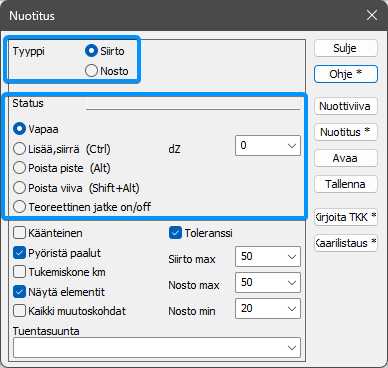

Tyyppi

Valitse Siirto- tai Nosto editointia varten. Ikkunassa näytetään vain toinen suunta kerrallaan. Jos haluat nähdä molemmat suunnat samanaikaisesti ruudussa, sulje Nuotitus-dialogi.

Status

Näyttää ohjeita tai tietoja valituista toiminnoista.

Hiiren toiminnot

Hiirellä on viisi toimintatilaa. Voit valita tilan vaihtamalla pallukan toiseen kohtaan tai pitämällä suluissa näkyvän näppäimen painettuna, kun klikkaat hiirellä.

  • Vapaa: Ei editointia, hiirellä voidaan esimerkiksi kysyä pisteiden tietoja.

  • Lisää: Uuden pisteen/nuottiviivan lisääminen.

  • Poista piste: Osoitettu piste poistetaan, poistettava piste voi olla n.5mm päässä hiirestä.

  • Poista viiva: Poistaa tällä kohtaa olevan nuottiviivan.

  • Teoreettinen jatke on/off: Osoita nuotin piste, josta teoreettinen jatke alkaa. Jatkeen paikka näytetään ruudussa koodilla VR:JATKE.

Kun osoitat kahta ensimmäistä pistettä, toiminto hakee lähimmän pisteen. Kun lisäät pisteitä viivaan, voit käyttää hakutapaa Hiiri tai Lähin piste.

dZ

Hiirellä osoitetun paikan nostaminen tai laskeminen valitun arvon mukaan. Listalla olevat arvot ovat millimetrejä.

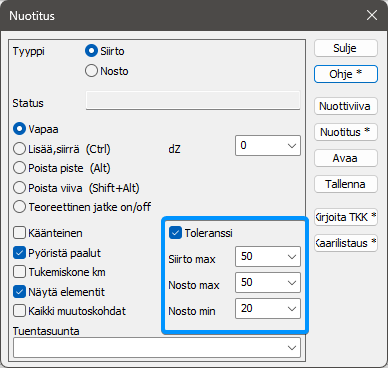

Toleranssi, Siirto/Nosto

Voit antaa sallitun maksimi siirtoarvon ja nostolle voi määrittää miniminoston ja maksiminoston välisen alueen. Jos rasti ei ole päällä, toleranssiviivoja ei näytetä. Toleranssin ylitys näytetään punaisella ympyrällä (koodi VR:VIRHE). Toleranssiviivat ei vaikuta laskentaan, helpottomaan määriteltäessä nuotin siirto- ja nostoarvoja.

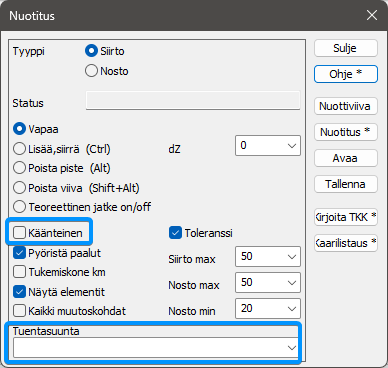

Käänteinen

Kirjoittaa Nuotitus- tai TKK-listauksen käänteisenä eli pienenevään paalulukuun.

Tuentasuunta

Lisäteksti, joka kirjoitetaan nuotituslistauksen otsaketietoihin.

Pyöristä paalut (vaikuttaa vain ratapaaluun)

Asetus Pyöristä paalut pyöristää ratapaalun (VR km) nuotin tulostiedostoon (_notes.txt). Oletuksena asetus 0.2m, voidaan tarvittaessa muuttaa erikosasetusten kautta StationTolerance.

Mikäli mitattu piste on annetun toleranssin sisällä suhteessa geometrian ratapaalulle (VR km), kirjoitetaan tulostiedostoon pyöristetty tasapaalu ilman desimaaleja. Geometrian sisäinen paalu säilyy ennallaan.

Samoin elementin muutoskohdan paaluluku haetaan suoraan geometriasta, sisäiseen paaluun ja ratapaaluun.

Ilman asetusta kirjoitetaan mitatun pisteen laskettu ratapaalu kolmella desimaalilla.

Vaikuttaa ainoastaan nuotin tulostiedoston ratapaaluun!

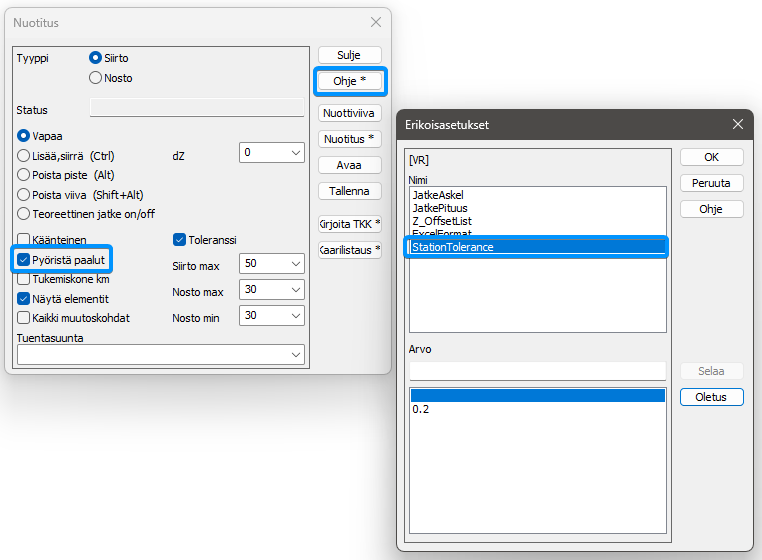

Pyöristä paalut.png

Pyöristä paalut (0.1m erikoisasetus) ratapaalu pyöristetään.

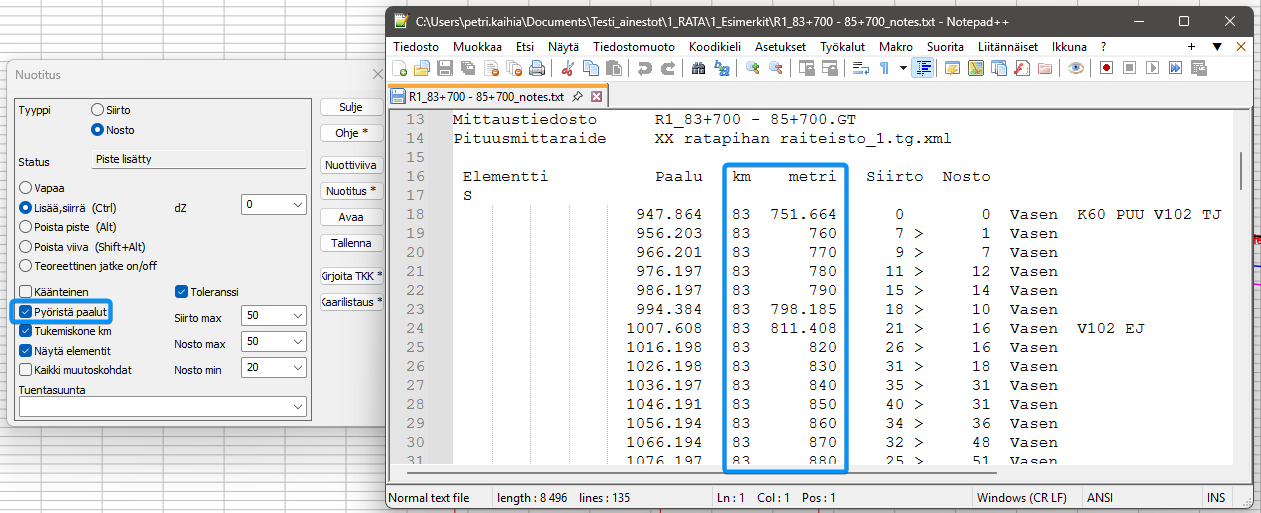

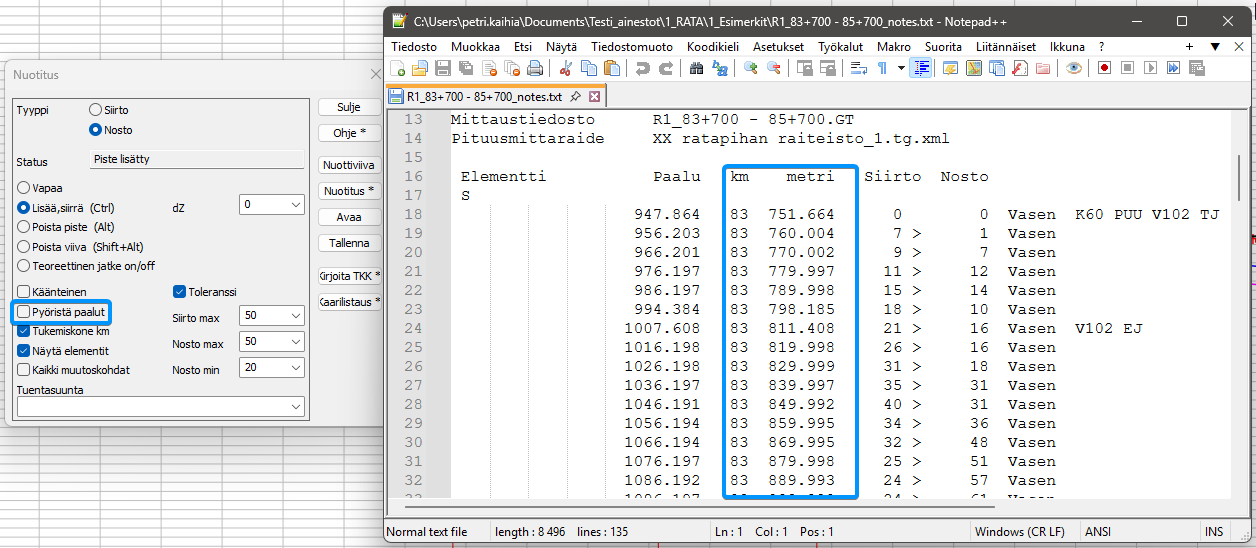

Pyöristä paalut3.png

Ilman pyöristystä molemmat paalut kirjoitetaan kolmella desimaalilla.

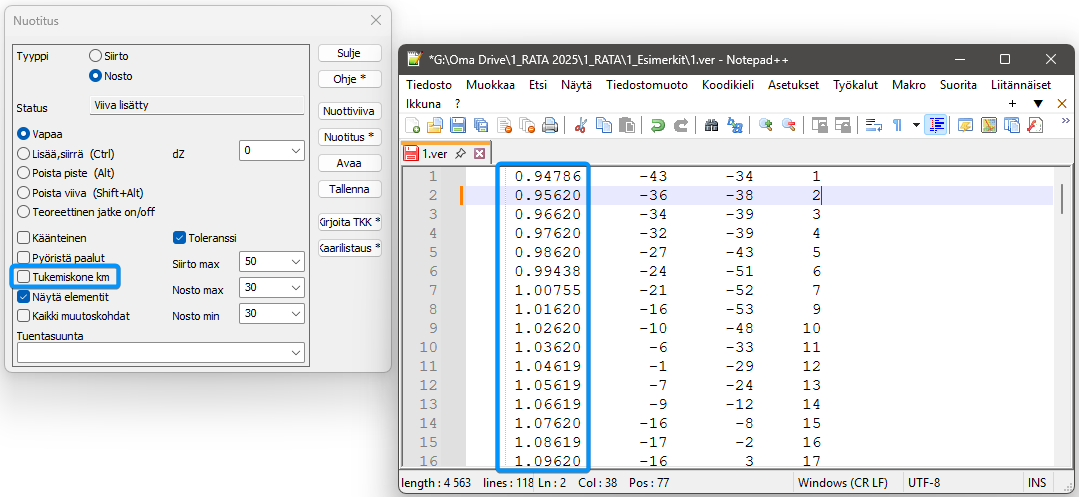

Tukemiskone km

Asetuksella määritellään kirjoitetaanko Kirjoita TTK*-toiminnolla VER-tiedostoon geometrian sisäinen paalu vai ratapaalu (VR km).

Ilman valintaa kirjoittaa aina pituusmittaraiteelle ja sivuraiteelle sisäisen paalun.

Valittuna kirjoittaa aina pituusmittaraiteelle ja sivuraiteelle ratapaalun, mikäli sivuraiteen nuotituksessa on ollut pituusmittaraide laskennassa mukana. Pyöristä paalut -asetuksella ei vaikutusta.

HUOM! Sivuraiteella ratapaalu on projisoitu pituusmittaraiteelta. Vain geometrian sisäinen paalu on todellinen matka.

Ilman valintaa kirjoittaa sisäisen paalun


Valittuna kirjoittaa ratapaalun

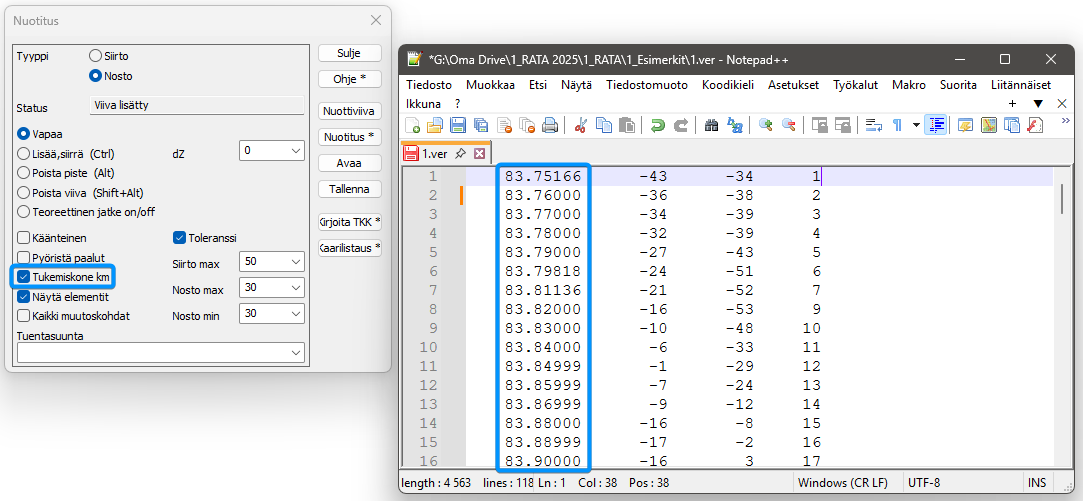

Tukemiskone km.png

HUOM! Mikäli sivuraiteen nuotin laskennassa ei ole pituusmittaraidetta käytettävissä, kirjoittaa asetus Tukemiskone km ver-tiedostoon ratapaaluksi 0.000

Näytä elementit

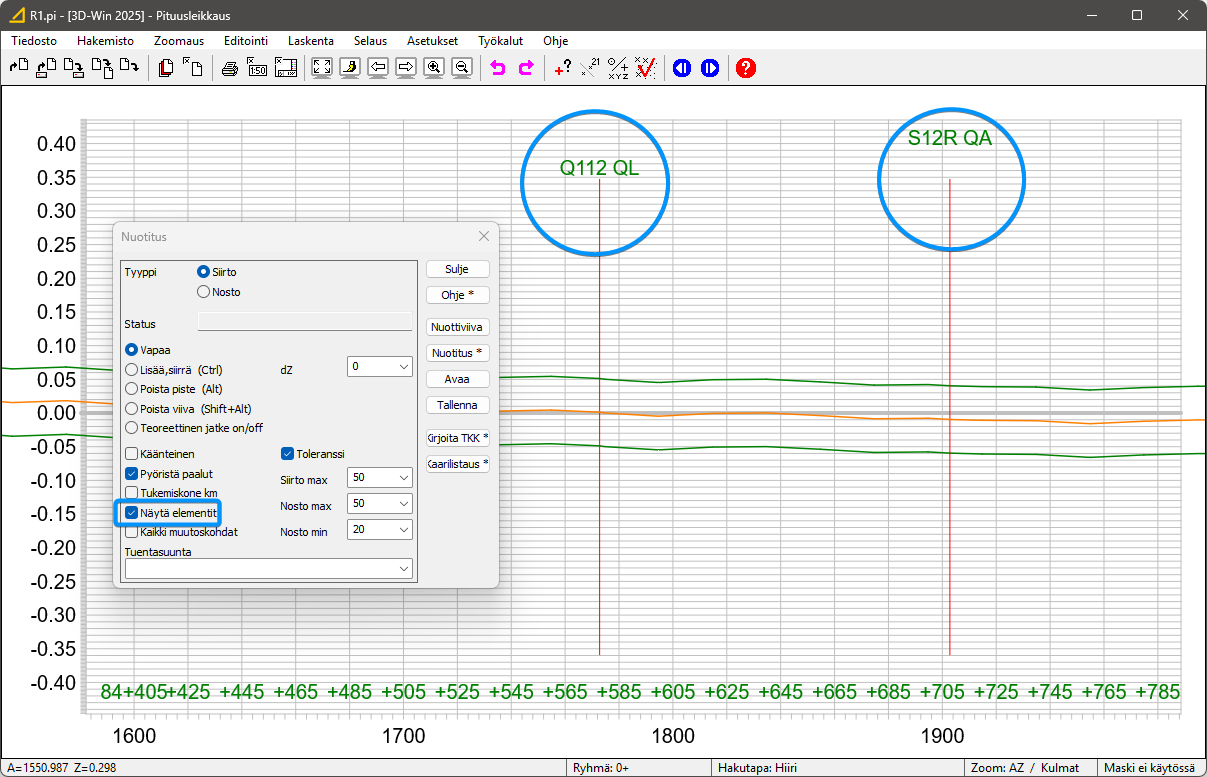

Näytä elemnetit_2025.png

Piirtää ikkunaan elementtien muutoskohdat ja näyttää elementin nimen. Elementin nimen perään lisätään siirtymäkaaren tyyppi (SA/QA, SL/QL). Vaihteen jatkokset esitetään todellisissa, maastossa olevilla paaluilla. Matikkapiste vaihde-elementissä S.

Kaikki muutoskohdat

Kirjoittaa nuotituksen tulostiedostoon kaikki vaakageometrian muutoskohdat ilman siirtoarvoja mikäli laskettavassa kartoitustiedostossa ei ole mitattua pistettä +-20cm etäisyydellä geometrian elementin muutoskohdan paalulukuun nähden. Pisteille, jotka ovat lähempänä kuin +-20cm elementin muutoskohtaa, lasketaan normaalisti siirto- ja nostoarvo geometrian todellisen paaluluvun mukaan. Asetus ei lisää mitään .ver-tiedostoon.

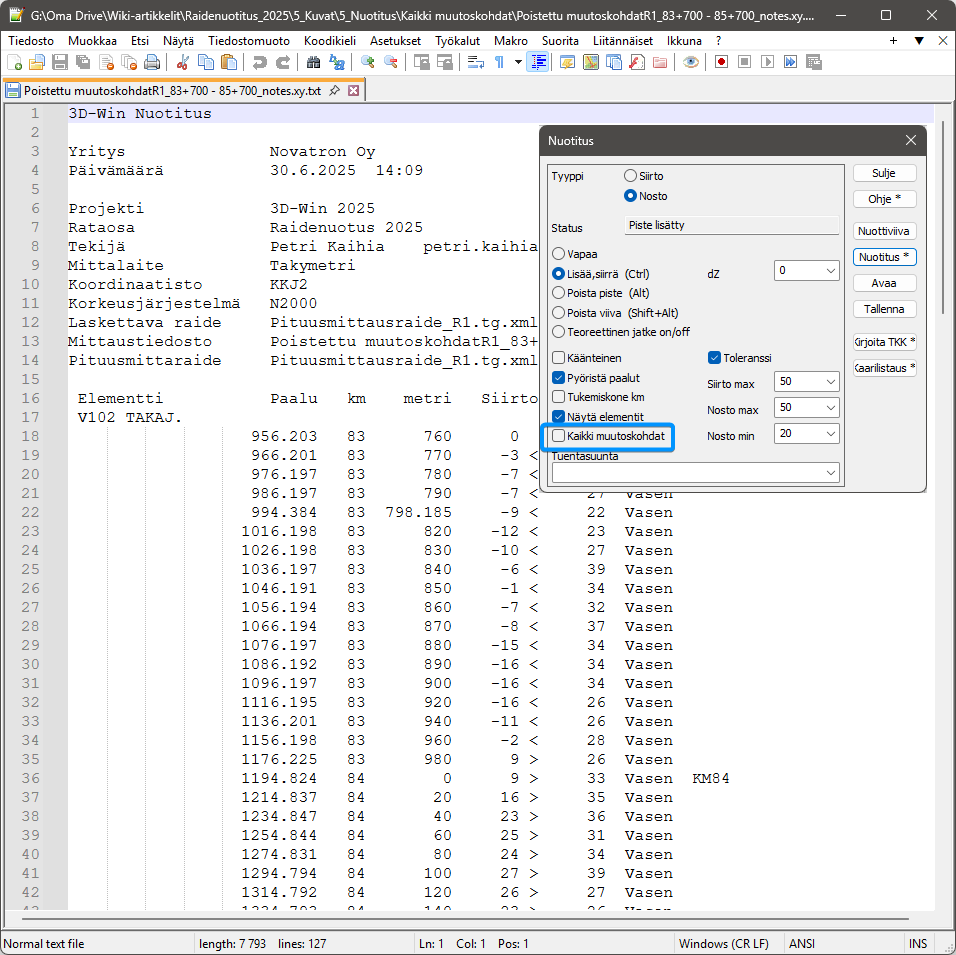

Kaikki muutoskohdat1_2025.png

Nuotti kirjoitettu ilman asetusta Kaiki muutoskohdat, nuotista puuttuu kaikki geometrian muutoskohdat.

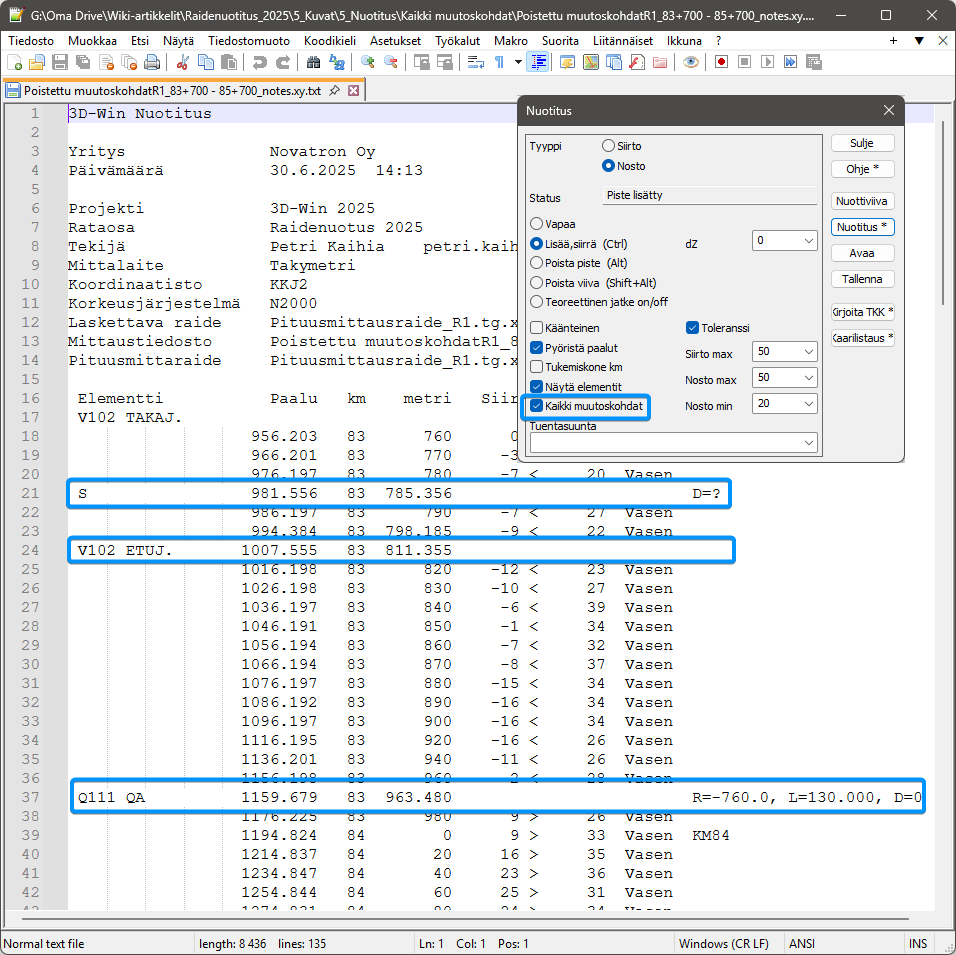

Kaikki muutoskohdat2_2025.png

Nuotti kirjoitettu asetuksella Kaikki muutoskohdat, nuottiin lisätty kaikki geometrian muutoskohdat ilman siirtoarvoja.

Esimerkkiaineisto, missä on kartoitustiedostosta poistettu kaikki geometrian muutoskohdat. Voit testailla asetuksen vaikutusta.

File Modified

XML File Raide1 Pituusmittausraide.tg.xml Raidegeometria

Jun 30, 2025

File Poistettu muutoskohdatR1_83+700 - 85+700.gt Mittastiedosto, mistä on poistettu elementin muutoskohdan pisteet

Jun 30, 2025

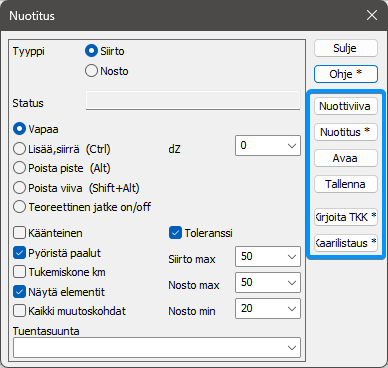

Nuottiviiva

Lisää viiva mitatun linjan alkupisteestä loppupisteeseen 0-tasolle. Nuottiviiva lisätään vain, jos muita viivoja ei ole vielä määrätty. Vanha Oletusviiva on korvattu uudella nimellä.

Nuotitus

Laskee nuotituksen ja tallentaa tuloksen tekstitiedostoon, joka tallennetaan Nuotitus.txt nimellä käyttäjähakemistoon. Tiedosto näytetään ruudussa tekstieditorissa. Shift näppäimen kanssa tallettaa excel-tiedostoon.

Avaa

Avaa tallennetun pituusleikkausikkunan nuottiviivan. Tallennettu nuottiviiva ei sisällä mittaustiedoston pisteitä, mittaustiedosto tulee lukea pääikkunaan.

Tallenna

Tallentaa nuotituksen pituusleikkausikkunan nuottiviivan eli .pi.tdw-tiedoston.

Tiedosto nimetään automaattisesti nuotituksessa käytetyn mittaustiedoston nimen mukaan ja lisätään _notes.pi.tdw. Tallennetaan oletuksena samaan hakemistoon mistä nuotituksen mittaustiedosto on luettu.

Tiedosto ei sisällä mitattuja pisteitä, ainoastaan siirto -ja nosto nuottiviivan.

Kirjoita TKK

Kirjoittaa nuotituksen tukemiskoneen käyttämään ver-muotoon. Tiedoston nimi ja hakemisto kysytään käyttäjältä. Oletuksena käsiteltävän raiteen nimi ja sama hakemisto, josta raiteen kartoitustieto on luettu. Tiedosto näytetään myös ruudussa.

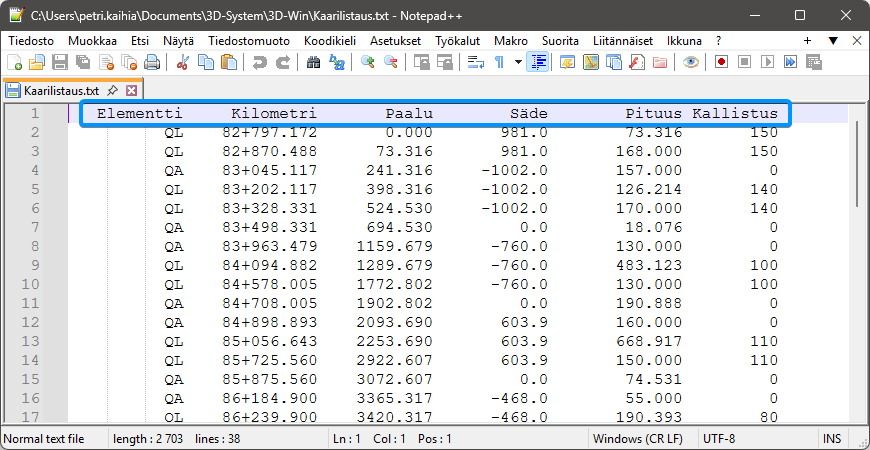

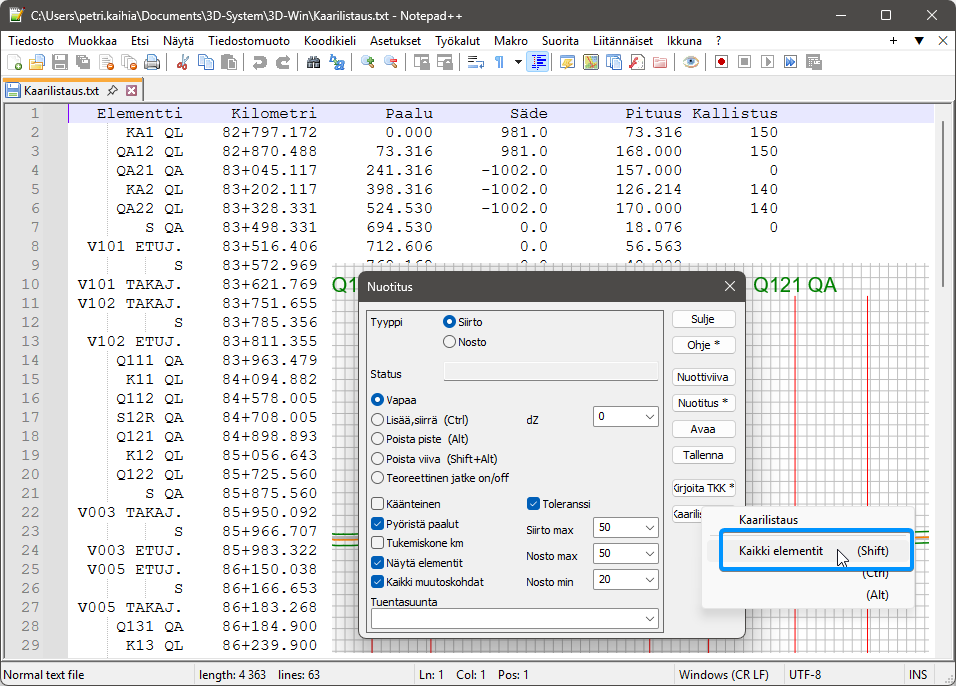

Kaarilistaus

Kirjoittaa laskettavan raiteen kaarilistauksen.

Kallistusta ei lasketa sivuraiteelle.

Kallistus lasketaan myös sivuraiteelle mikäli vaaka ja pystygeometria alkaa samalta paalulta.

  • Pituusmittaraiteen kaarilistaus

  • Pituusmittaraiteen kaikki elementit listattuna
