Raidetarke

Raidetarke ja Nuottitarke


Yleisesti

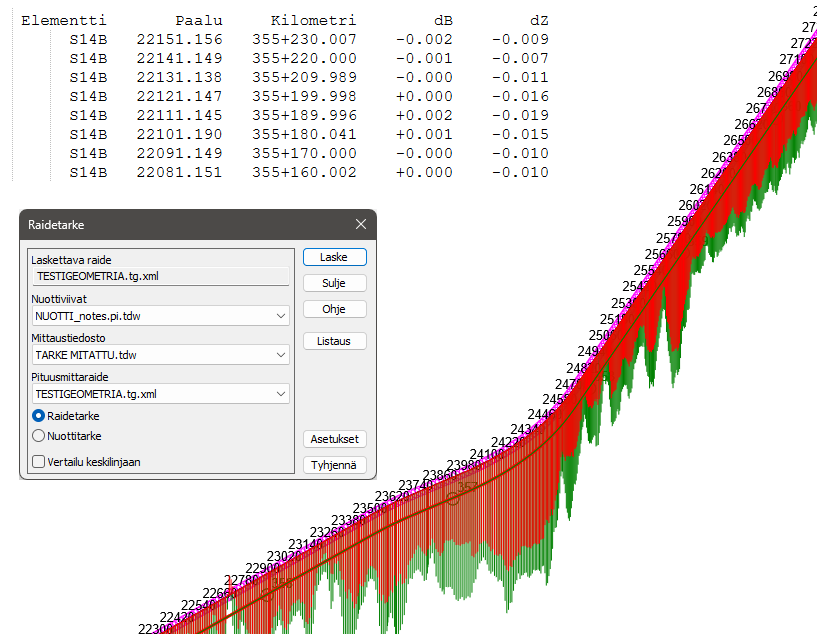

3D-Win versiosta 2025.1 alkaen tarketoiminnolla voidaan nyt laskea mitatun raiteen eromitat geometriaan nähden ja esittää tuloslistauksena tai tarkemittausasetusten avulla erovektoreina. Näin voidaan tarkastella raiteen sijaintia suhteessa geometriaan ennen tukemista ja tukemisen jälkeen.

Tarketoiminnossa voidaan myös verrata tukemisen jälkeistä tarkemittausta tallennettuun nuottiviivaan, jolloin saadaan vastaavat eromitat joiden avulla voidaan tietyllä tarkkuudella tarkastella onko tukeminen pystytty toteuttamaan lasketun nuotin mukaisesti. Pitää huomioida nuotitusmittausten ja tarkemittausten keskinäinen tarkkuus!

Tarketoiminnolla pyritään toteuttamaan RATATEKNISET OHJEET (RATO) 23 kohdan 7.4.7.3 (sivu 60-61) ohjeistusta tarkemittausten analysoinnista. Tarkelaskennalla voidaan paalukohtaisesti numeroarvoin esittää laskettuja poikkeamia sekä erovektoreilla visuaalisesti.


Tarke

Uudella tarketoiminnolla voidaan laskea raidetarketta, eli mittaustiedostoa verrataan geometriaan sekä nuottitarketta missä tarkemittaustiedostoa verrataan tallennettuun nuottiviivaan. Molemmista saadaan tuloslistaus sekä tarvittaessa voidaan esittää visuaalisesti tarkemiattausasetusten avulla erovektoreina.

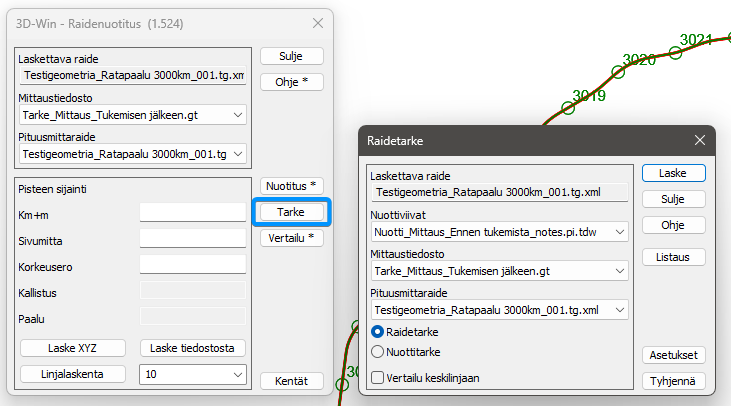

Geometria, mittaustiedostot ja nuottiviiva luetaan 3D-Winin pääikkunaan (ei pituusleikkausikkunaan), avataan Raidenuotitus-dialogista Tarke -toiminto.

Alla on käyty uuden tarketoiminnon termit ja toiminnot läpi lyhyesti.

Artikkelin lopussa olevalla videolla on tarkemmin Raidetarkeen toiminnoista.


Raidetarkedialogi


Laskettava raide

Raidetarke lasketaan valittuun geometriaan. Raidenuotitusdialogin laskettava raide. Vaihdettaessa geometriaa tulee raidenuotitusdialogi sulkea, pääikkunan elementtilistasta valita aktiiviseksi haluttu geometria ja käynnisttää raidenuotitustoiminto uudelleen.

Nuottiviivat

Nuotitusikkunassa tallennettu nuottiviiva. Tiedoston loppu on nimeltään _notes.pi.tdw

Alasvetovalikko näyttää kaikki pääikkunan elementtilistan nuottiviivatiedostot.

Tähän tiedostoon verrataan tukemisen jälkeen suoritettua tarkemittausta. Saadaan Nuottitarke.

Mittaustiedosto

Valittua mittaustiedostoa verrataan joko raidetarkkeeseen tai nuottitarkkeessa.

Alasvetovalikko näyttää kaikki pääikkunan elementtilistan mittaustiedostot.

Pituusmittaraide

Laskettaessa tarketta sivuraiteelle voidaan valitulla pituusmittaraiteella laskettaa tuloslistauksiin ratakilometri.

Alasvetovalikko näyttää kaikki pääikkunan geometriatiedostot.

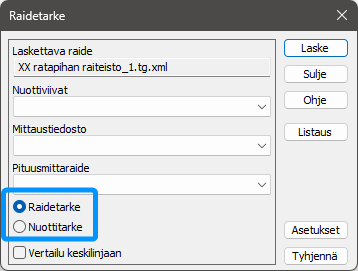

Raidetarke

Raidetarkkeella lasketaan valitun mittaustiedoston ja laskettavan raiteen suhteen. Raidetarke laskee mitatun pisteen eromitat laskettavaan raiteeseen.

Voidaan esittää tuloslistauksena sekä tarkemittausvektoreiden avulla.


Nuottitarke

Nuottitarkkeella lasketaan valitun mittaustiedoston ja valitun nuottiviivan eromitat. Verrataan tukemisen jälkeistä tarkemittausta nuottiviivaan, jolla nuottitiedosto on laskettu.

Vaihdettaessa laskentaa raidetarkkeesta nuottitarkkeeseen (tai toisinpäin) ohjelma poistaa XYZ-eromitat laskettavasta tiedostosta.

Poista eromitat_2025.png


Vertailu keskilinjaan

Ilman asetuksen valintaa lasketaan kiskon kulkupintaan nähden dB-arvot kaikissa laskennoissa.

Valittuna asetus lasketaan raiteen keskilinjasta dB-arvo.

Esimerkiksi raidetarkkeessa teoreettinen sijainti esitetään keskilinjaan 0.762 ja kiskon kulkupintaan 0.000


Laske (painike)

Raidetarkkeessa verrataan laskettavaan raiteeseen ja nuottitarkkeessa nuottiviivaan.

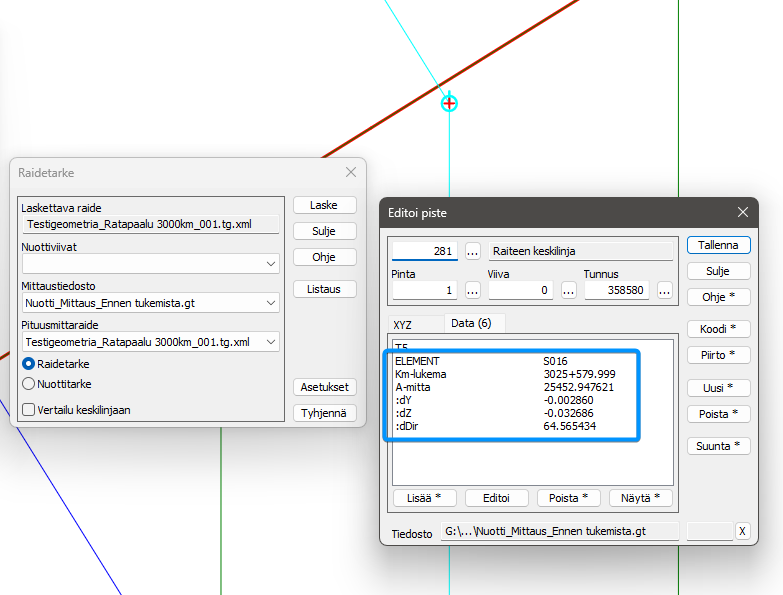

Toiminto laskee mittaustiedoston pisteille seuraavat ominaisuudet:

  • ELEMENT=ELEMENT

  • A-Mitta = CRD_A

  • Km-lukema = VR:KM

  • dy = DY

  • dZ = DZ

  • dDIR = DDIR

Tarkelaskennan tulokset voidaan esittää erovektoreina tarkemittausasetusten avulla.

Liitteenä on Tarke_Rail.ini tarkemittausasetukset, jolla voi kokeilla.. Lue .ini-tiedosto tarkemittausasetusten Tuonti-toiminnolla.

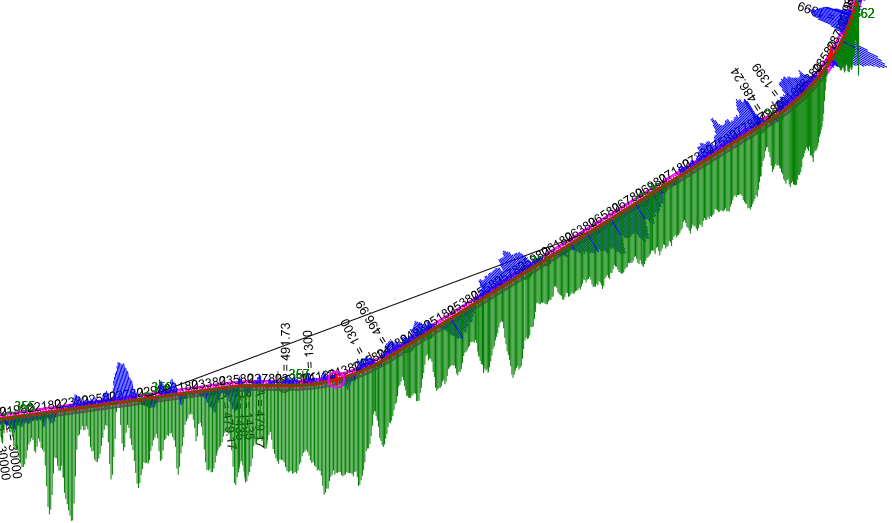

Esitetty erovektoreina tarkemittausasetusten avulla mitatun tiedoston eromitat raidegeometriaan.


Listaus (painike)

Toiminto laskee mittaustiedoston pisteille vastaavasti ominaisuudet kuin Laske-toiminto mutta myös listaa mittaustiedoston pisteet.

Listauksessa on geometrian elementti millä laskettava piste sijaitsee, sisäinen paalu, ratapaalu, eromitat dB ja dZ ja lopussa mittaustiedoston pisteen kommentti.

Tarkelistauksissa geometriaan tai nuottiviivaan:

  • dB= positiivinen arvo kasvavaan paaluun nähden oikella puolella

  • dB= negatiivinen arvo kasvaan paaluun nähden vasemmalla puolella

  • dZ= positiivinen arvo on vertailtavan linjan yläpuolella

  • dZ= negatiivinen arvo on vertailtavan linjan alapuolella

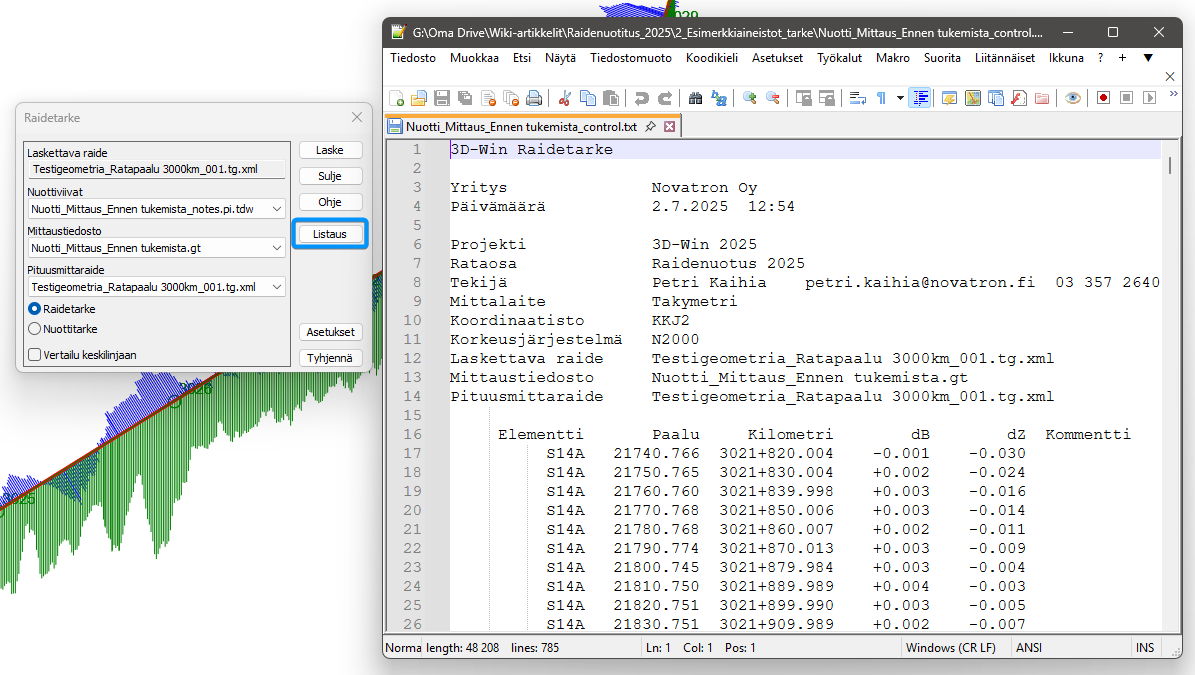

Raidetarke nimetään

  • Mittaustiedoston nimi alkuun _control.xy.txt

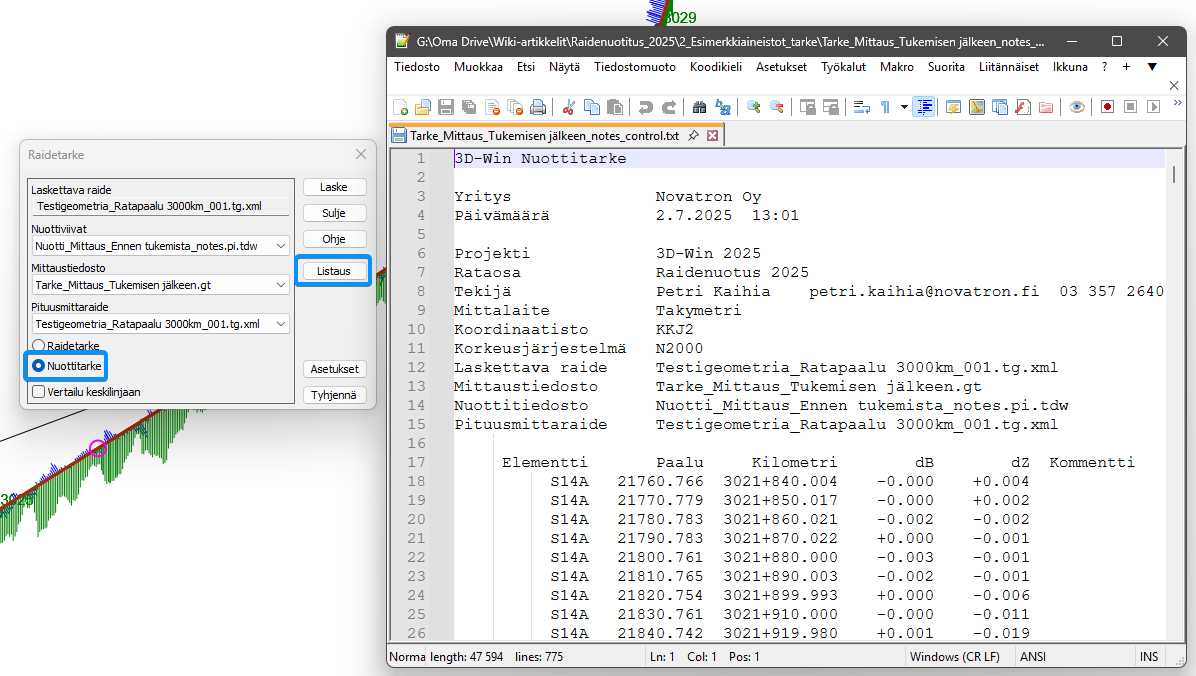

Nuottitarke nimetään _notes_control.txt

  • Mittaustiedoston nimi alkuun_notes_control.txt

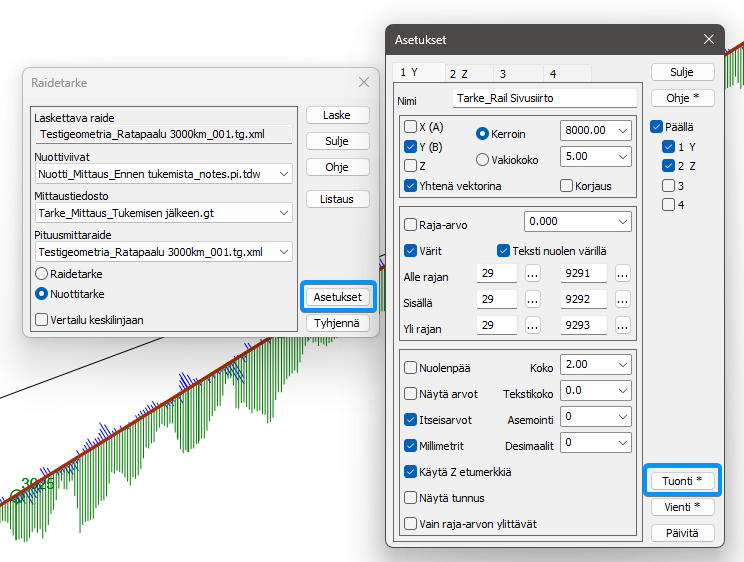

Asetukset (painike)

Avaa tarkemittausasetukset.


Tarkeasetusten Tuonti-painikkeella voit lukea esimerkki Tarke_Rail.ini -tiedoston ja kokeilla tarkevektoreita omalla aineistolla.

File Modified

File Tarke_Rail.ini Esimerkki tarkemittausasetuksista

Jun 12, 2025

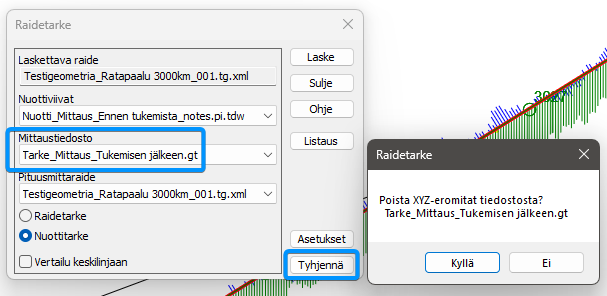

Tyhjennä (painike)

Poistaa XYZ-eromitat mittaustiedostosta.

Tyhjennä tiedosto_2025.png


Tarketiedoston otsikkotiedot

Otsikkotiedot

Samoin kuin nuotituksen tuloslistauksessa käytetään samaa nuotitus_2025.hdr -tiedostoa.

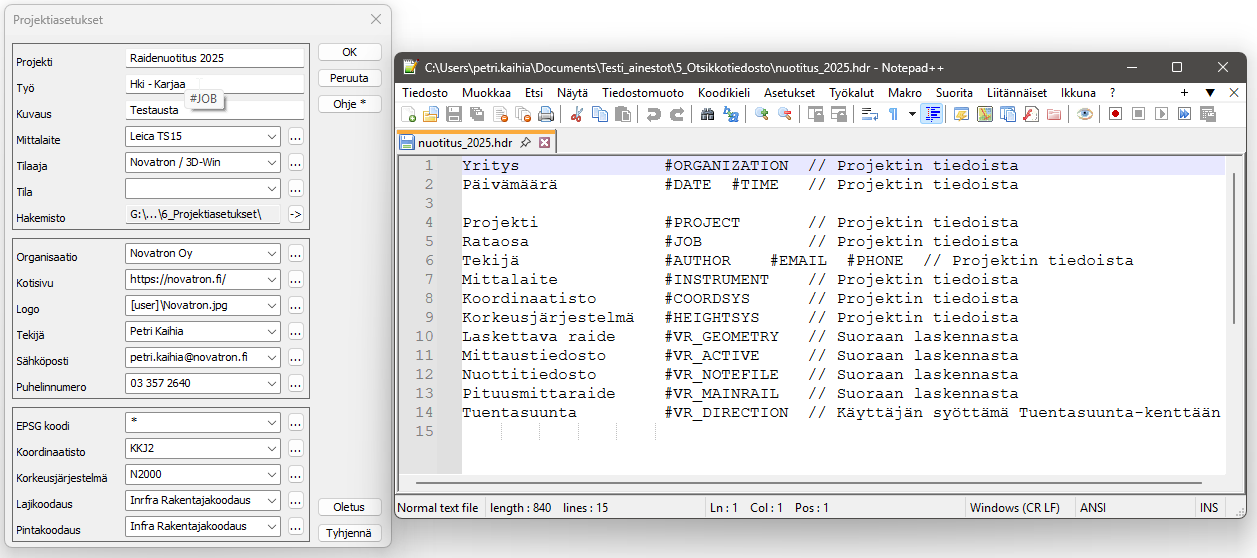

Uusi nuotitus_2025.hdr otsikon tiedot haetaan projektiasetuksista sekä suoraan laskennasta. Viemällä hiiren kursorin projektiasetuksen päälle näkee mikä makro on käytössä. Kuvassa esim. Työ -rivillä makro on #JOB

Nuotitus_2025.hdr tulee kopioida käyttäjähakemiston juureen.

File Modified

File nuotitus_2025.hdr Uusi otsikkotiedosto 3D-Win versiosta 2025.0 alkaen

Jun 12, 2025

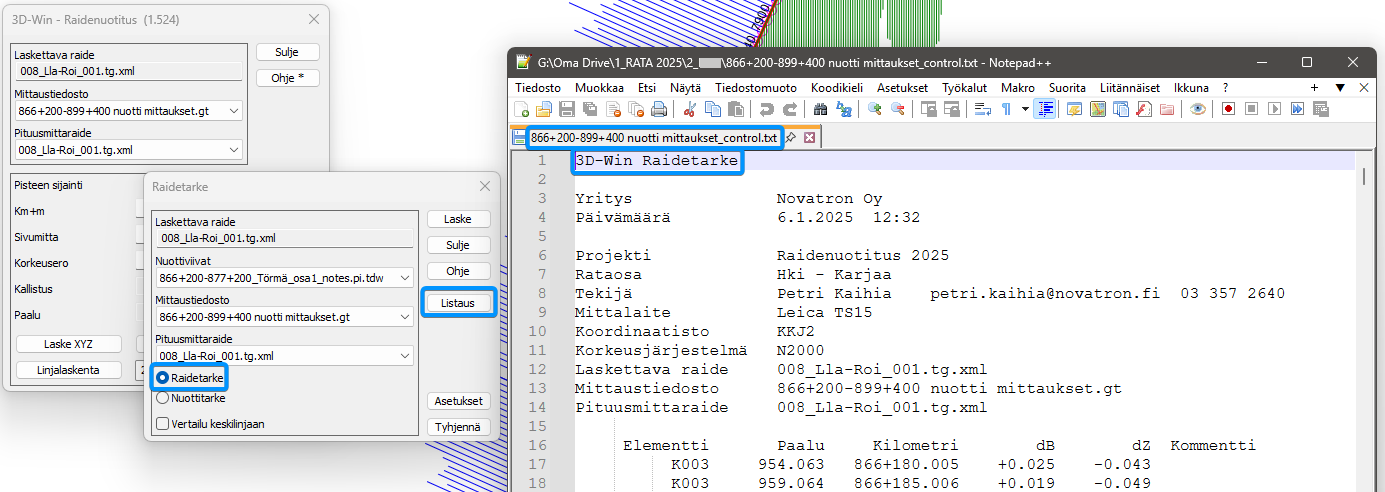

Raidetarke

Projektin tiedoista haetaan:

  • Yritys, Päivämäärä, Projekti, Rataosa, Tekijä, Mittalaite, Koordinaatisto ja Korkeusjärjestelmä

Suoraan laskennasta:

  • Laskettava raide, Mittaustiedosto ja Pituusmittausraide

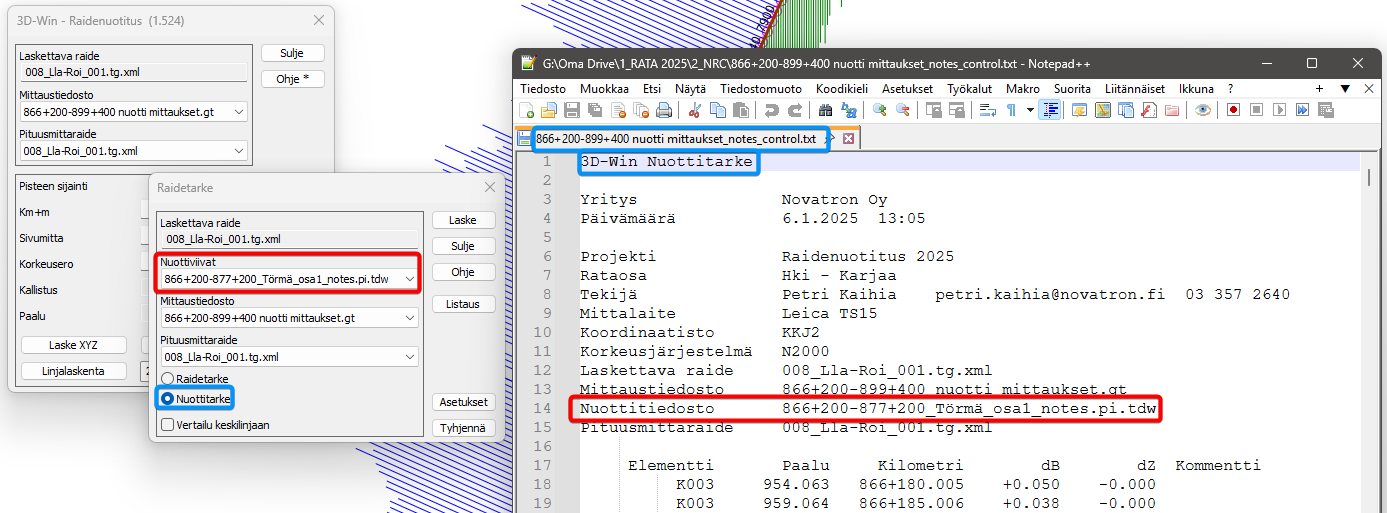

Nuottitarke

Vastaava kuin raidetarke mutta nuottitarkkeessa lisätään Nuottitiedosto



Ohjevideo uudesta tarkelaskennasta
