Laskennat ratapaalulla

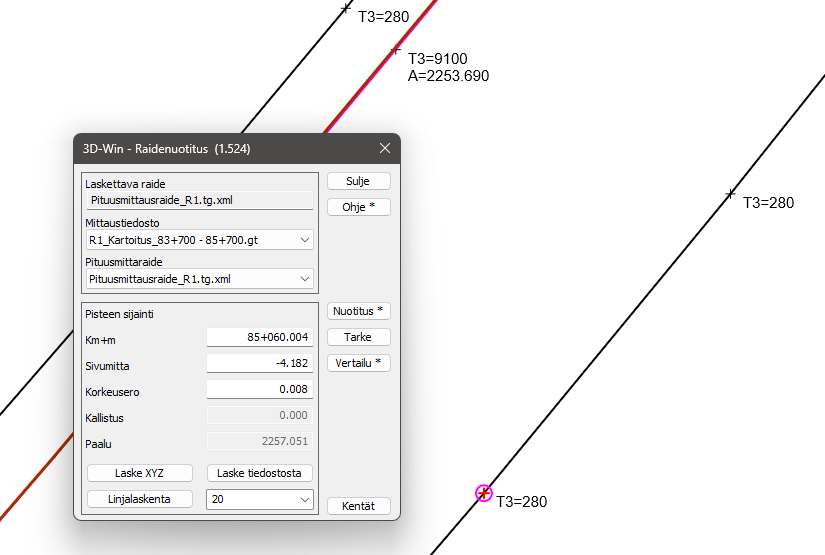

Raidenuotitusdialogin toiminnot


Laskettava raide

Elementtilistan aktiivinen tai alin raidegeometria. Vaihdettaessa laskettavaa raidetta tulee elementtilistasta valita aktiiviseksi haluttu geometria, sulkea dialogi sekä käynnistää uudelleen toiminto jotta laskettava raide vaihtuu. Nuotitus, tarke, vertailu ja linjalaskenta kohdistuu laskettavalle raiteelle.

Mittaustiedosto

Nuotin, tarkkeen, vertailun ja linjalaskennan käytettävä mittaustiedosto. Alasvetovalikossa näkyy kaikki elementtilistan vektoritiedostot. Mittaustiedosto voidaan vaihtaa alasvetovalikosta.

Pituusmittaraide

Sivuraiteelle lasketaan pituusmittaraiteelta projisoitu ratakilometri. Valitsemalla pituusmittaraiteen, nuotituksen ja tarketoiminnon laskennassa saadaan ratakilometrit.

Nuotitus

Avaa nuotitustoiminnon pituusleikkaus-ikkunaan. Enemmän Nuotitus-artikkelissa.

Tarke

Avaa tarketoiminnon. Enemmän Raidetarke-artikkelissa.


Pisteen sijainti

Voidaan laskea valitun pisteen sijainti, saadaan sivumitta -ja korkeusero laskettavan raiteen keskilinjaan ja paalu sekä ratakilometri pituusmittaraiteelta. kilometrit ja metrit erotellaan +merkillä.

Mikäli pituusmittaraidetta ei ole määritelty dialogissa, lasketaan vain sisäinen paalu sivuraiteelle.

Pisteen sijainti_2025.png

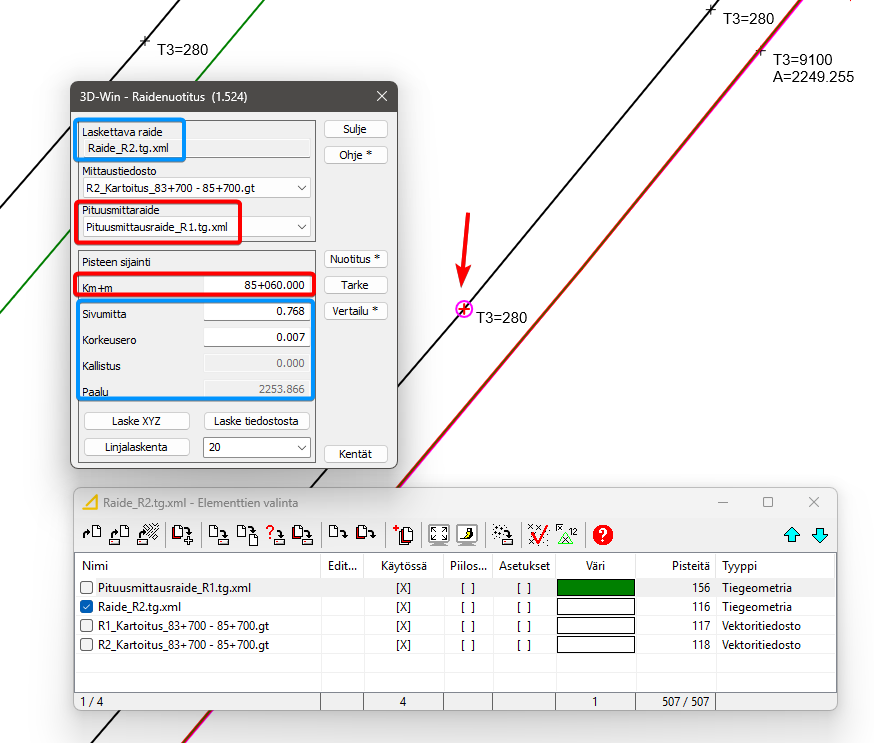

Valitulle pisteelle näytetään raiteen 2 sivumitta, korkeusero ja paalu. Ratakilometri haetaan pituusmittaraiteelta 85+060.000


Laske XYZ

  • Laskee yksittäiselle pisteelle XYZ-koordinaatit kenttiin annettujen tietojen mukaan (kilometrilukema, sivumitta ja korkeusero). Pisteen paikka näytetään ruudussa.

  • Ratakilometrin määrittelyssä toimii + ja : merkit kilometrin ja metrin erottimena.

  • Jos haluat tallentaa lasketun pisteen, avaa Lisää kohteita-toiminto tai Editoi piste - Uusi. Kun uusi piste on laskettu, sen koordinaatit lähetetään myös tähän toimintoon ja voit tallentaa pisteen.

  • Pisteen editoinnissa voit antaa pisteelle halutut T1-T4 kentät ja ominaisuustietoja ennen pisteen tallentamista.

  • Tallentaa pisteen aktiiviseen vektoritiedostoon elementtilistassa.

  • Toimii ainoastaan pituusmittaraiteen osalta eli laskettava raide on oltava pituusmittaraide. Sivuraiteella herjaa “Ongelmia laskennassa”

Laske XYZ_2025.png

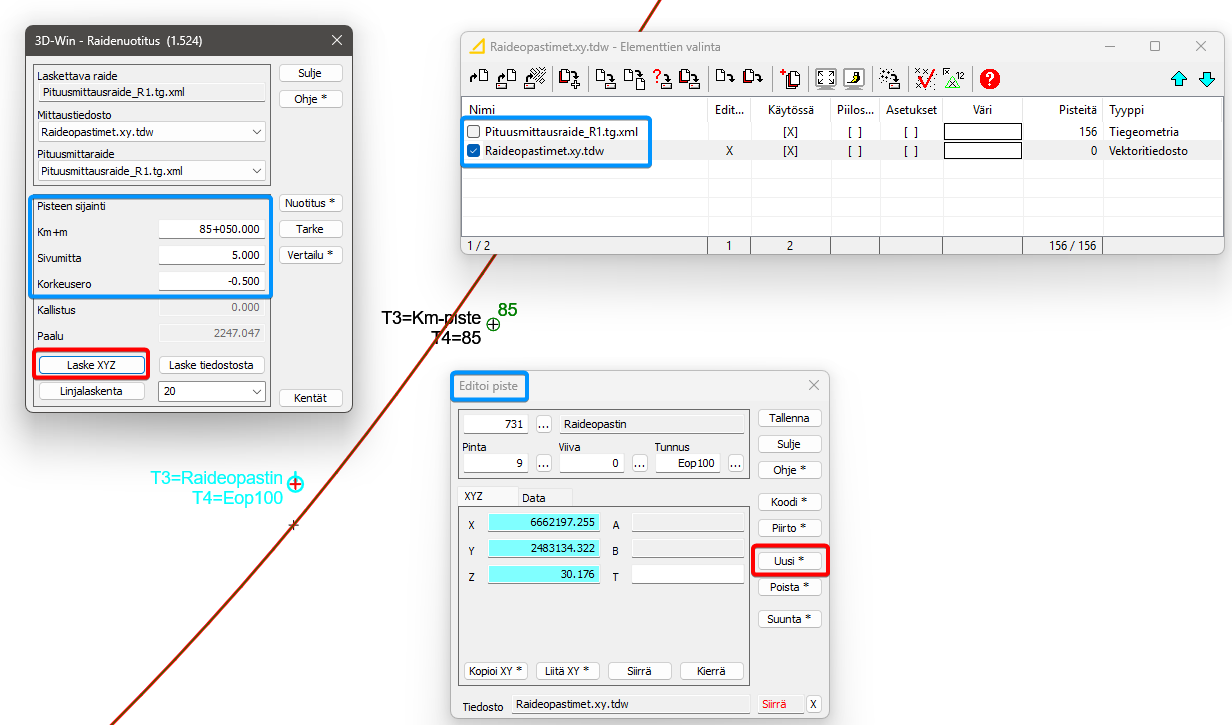

Ensin Editoi piste-toimnnnolla uusi piste ja määritellään koodi. Raidenuotitusdialogissa annetaan ratakilometri, sivumitta ja korkeusero. Elementtilistassa aktiivisena vektoritiedosto, mihin piste tallennetaan. Laske XYZ-painikkeella lasketetaan koordinaatit.


Laske tiedostosta

Toiminnolla voidaan laskea Excel-taulukossa määritellyille kohteille ratakilometrin, B-mitan ja koerkeuseron suhteen geometriaan pisteille XYZ-koordinaatit.

Laskee aktiivisen vektorotiedoston pisteille XYZ-koordinaatit, kun kilometrilukema, sivumitta ja korkeusero on annettu pisteen ominaisuustietoina. Kilometrilukema annetaan VR:KM - ominaisuudessa ja siinä tulee olla kaksoispiste kilometrilukeman jälkeen (esim. 105:942.450). Sivumitta annetaan CRD_B -ominaisuudessa ja korkeusero DZ - ominaisuudessa.

Laske tiedostosta_2025.png

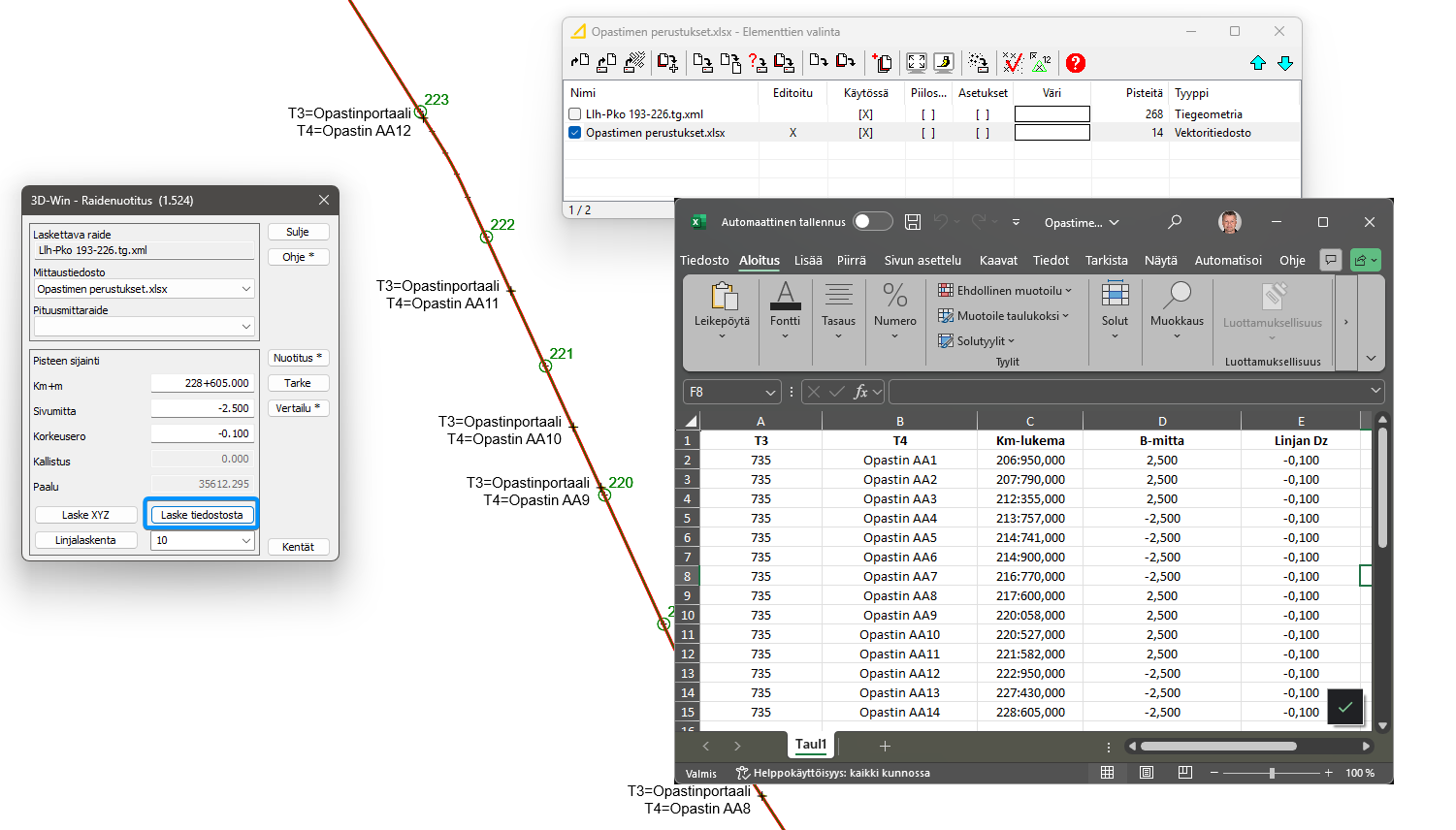

Tarkemmat ohjeet liitteinen artikkelissa Laske tiedostosta


Linjalaskenta

  • Laskee raiteen keskilinjalle koordinaatit määrättyä paaluväliä käyttäen.

  • Aloituspaalu on geometrian alkupaalu, ei voi muuttaa..

  • Pituusmittaraiteelle ratakilometri ja sivuraiteelle paalu.

  • Korkeus on pystygeometrian mukainen, ei kiskon selkä.

  • Tulostiedosto Rail.txt.

  • Toiminnossa ei voi hyödyntää sivuraiteelle pituusmittausraiteen ratakilometrilaskentaa.

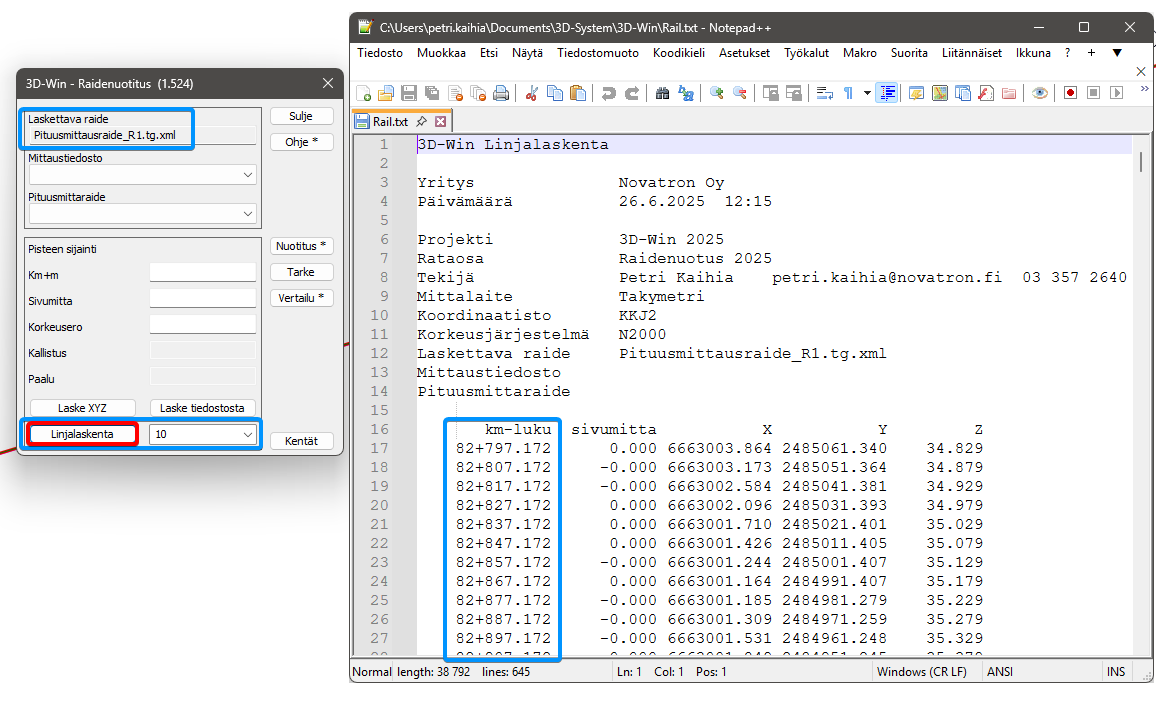

Pituusmittaraiteelle laskettu 10m paaluvälillä geometrian mukaan keskilinjan XYZ.


Vertailu

Vertailu keskilinjaan

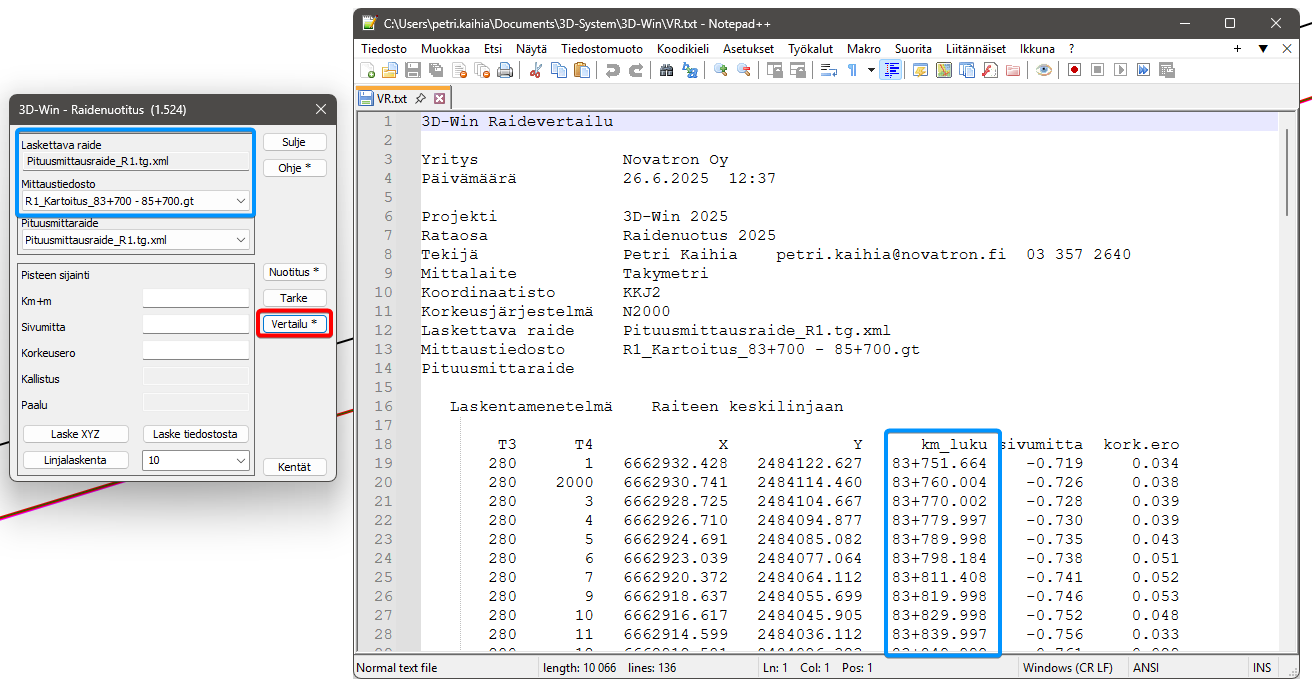

Vertaa mittaustiedostoa laskettavan raiteen keskilinjaan. Pituusmittaraiteelle kirjoitetaan ratakilometrit, sivuraiteelle sisäiset paalut. Toiminto ei huomioi sivuraiteen laskennassa pituusmittaraidetta.

  • Vertailu tehdään ainoastaan geometrian osalta pisteille. Pisteet jotka ovat geometrian ulkopuolella, ei lasketa arvoja.

  • Positiivinen korkeusero on laskettavan raiteen yläpuolella ja negatiivinen alapuoella.

  • Tulostiedostossa esitettävät asiat määritellään Kentät- painikkeella.

Vertailu kiskon selkään

Laskee pisteille sijainnin suhteessa raiteen lähemmän kiskon teoreettiseen kulkupintaan nähden ja korkeus on suhteessa geometrian korkeusviivaan, ei kiskon selkään.

  • Korkeusero on suhteessa raiteen pystygeometrian korkeusviivaan.

  • Raiteen keskilinjan ja kiskon kulkupinnan teoreettinen etäisyys on 0.762 metriä.

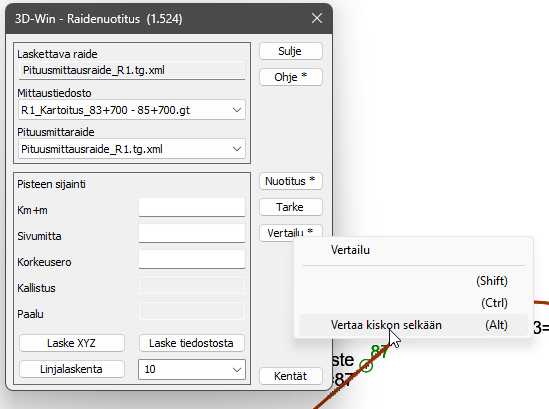

Vertailu kiskon selkään_2025.png




Kentät

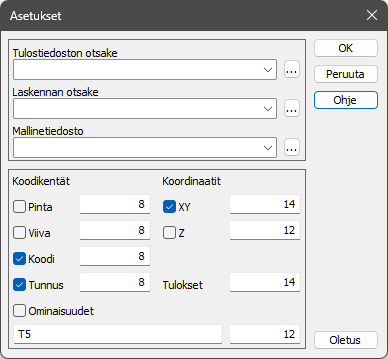

Laskentatulosten muotoiluun liittyvät asetukset Vertailu-toiminnossa.

  • Määritellä mitkä koodikentät esitetään sekä mitkä ominaisuudet.




Erikoisasetus: Raideleveys

  • Shift+Ohje

  • Laskennassa käytettävä raideleveys voidaan määritellä käytettävän raideleveyden mukaan. Raidenuotitus-toiminnon yläpalkissa on laskennassa käytetettävä arvo.

  • 1524 Suomen rautatiet, 1435 Ruotsin rautatiet, Tampereen ratikka, 1000 Helsingin ratikka. Voit myös syöttää halutun arvon

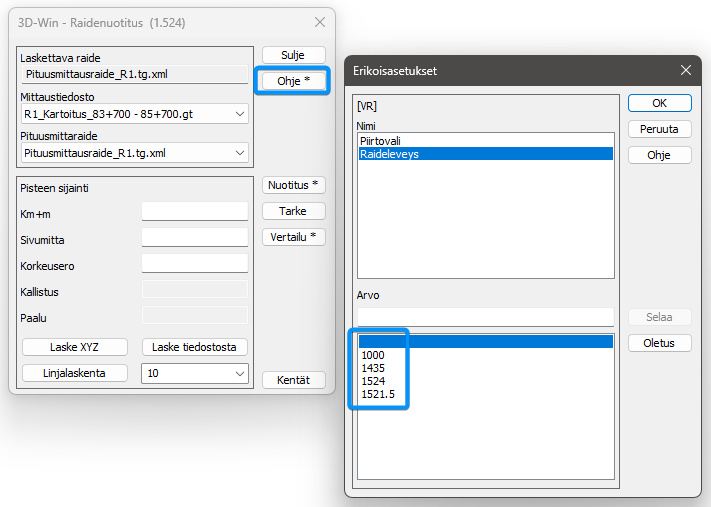

Oletuksena käyttää arvoa 1524, voi valita halutun raideleveyden listasta tai syöttää käsin.
