LandXML raidegeometria

LandXML raidegeometrian luku

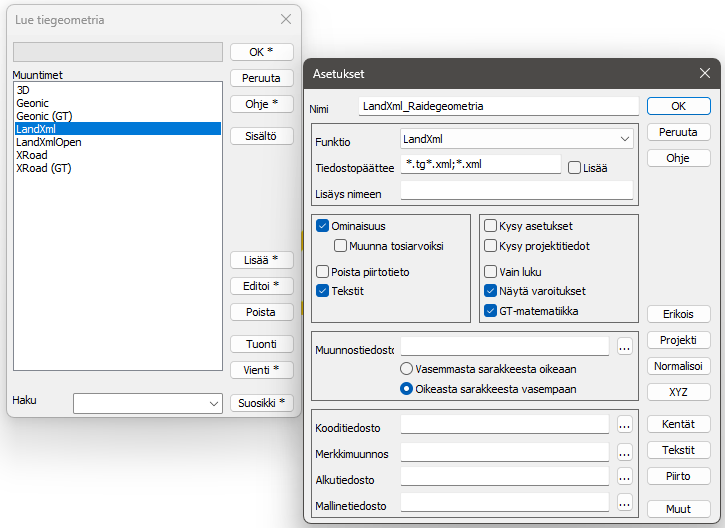

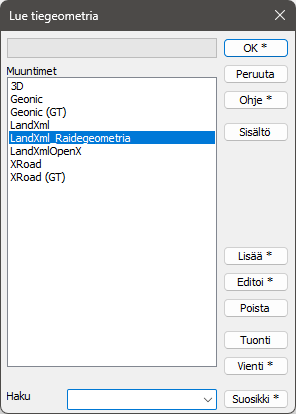

Muuntimen asetukset GT-matematiikka ja näytä varoitukset (3D-Win versioon 2025.2 asti)

• Tiedosto - Formaatit - Tiegeometria

  • Kopio LandXML muuntimesta

  • Nimeä esim. LandXML_Raidegeometria

• Asetukset Näytä varoitukset ja GT-matematiikka

• Asetus käsittelee vaakageometrian elementit erillisinä. Huomaa, että tällä asetuksella luettuja geometrioita ei voi editoida.

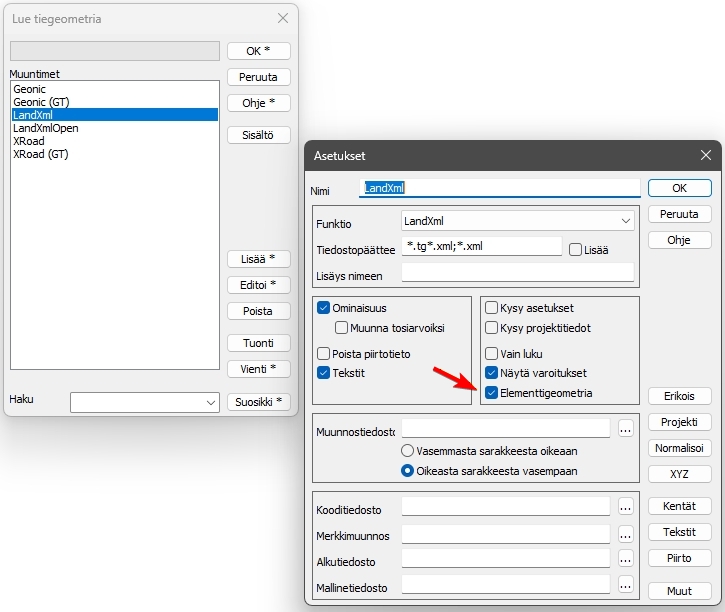

Muuntimen asetukset Elementtigeometria ja näytä varoitukset (3D-Win versiosta 2026.2 alkaen)

• Termi GT-matematiikka on korvattu Elementtigeometrialla

• Asetus on oletuksena päällä uusissa asennuksissa LandXml-tiegeometria lukumuuntimessa versiosta 2026.2 alkaen

• Voidaan avata oletusmuuntimella raidegeometriat

• Asetus käsittelee vaakageometrian elementit erillisinä. Huomaa, että tällä asetuksella luettuja geometrioita ei voi editoida.

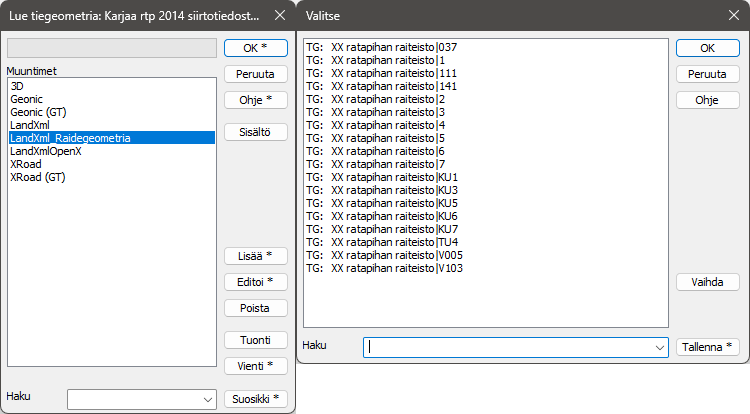

Avaa LandXML

• Tiedosto - Avaa LandXML

• Voidaan avata XML-siirtotiedosto, missä on useita eri raiteita samassa tiedostossa

• Valitaan haluttu raide

• Ohjelma varmistaa vielä millä muuntimella tiedosto luetaan

• LandXml_Raidegeometria

  • 3D-Win versiosta 2026.2 alkaen myös oletus LandXml-muunninta

Huom! Lukiessasi geometrian Tiedosto - Avaa LandXML  toiminto ei näytä varoituksia, mikäli geometriassa on esimerkiksi puutteellinen pystygeometria.

Tiegeometria

• Tiedosto - Formaatit - Tiegeometria

• Voidaan lukea vain yksi raide kerrallaan

• XML-tiedosto saa sisältää vain yhden raidegeometrian

• Lukee siirtotiedostosta vain ensimmäisen raidegeometrian

• Ei varoita käyttäjää, mikäli XML-tiedostossa  on useampi geometria!!!

• Muuntimena käytetään määriteltyä LandXml_Raidegeometria

  • 3D-Win versiosta 2026.2 alkaen myös oletus LandXml-muunninta

Huom! Lukiessasi yksittäisen raiteen geometrian toiminnolla Tiedosto - Formaatit -Tiegeometria toiminto näyttää varoitukset.

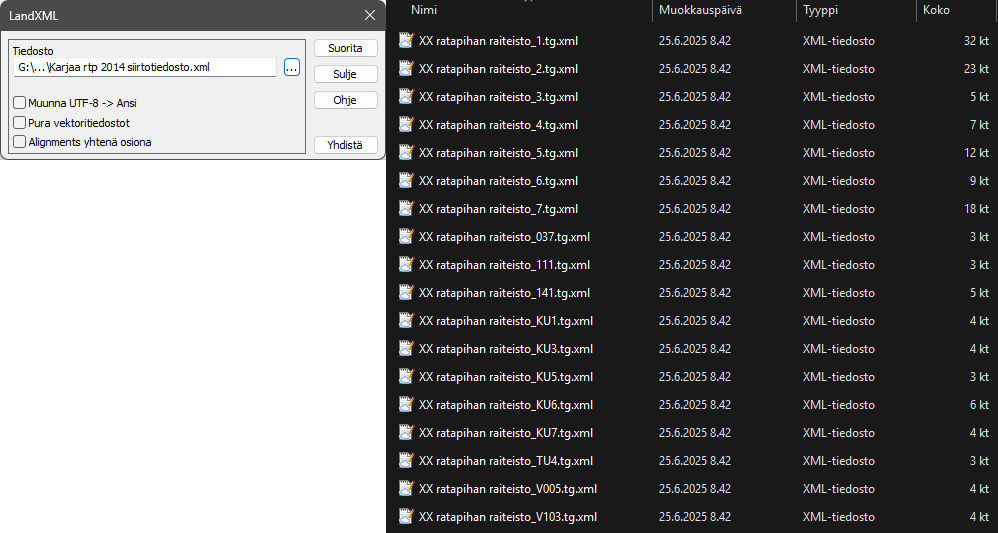

LandXml käsittely

• Tiedosto - Formaatit - LandXml käsittely

• Toiminto purkaa LandXml-tiedoston erillisiin osiin

• Jokaisesta raidegeometriasta syntyy oma tiedosto

• Yksittäinen raide voidaan lukea Tiedosto- Formaatit - Tiegeometria muuntimella

Laajempi ohje LandXML käsittelystä :

http://www.3d-system.net/help/65/fin/conv/landxml_content.htm

Elementtigeometria (vanha termi GT-matematiikka)

Asetus käsittelee vaakageometrian  elementit erillisenä. Ohjelma lukee geometrian jokaisen elementin, suora, klotoidi ja kaari omana elementtinään mikäli elementtien päät eivät tangeraa. Geometriaa ei voi editoida Elementtigeometria (GT-matematiikka) asetuksen ollessa päällä.

4. asteen siirtymäkaaria omaavaa geometriaa ei voi ilman asetusta lukea.

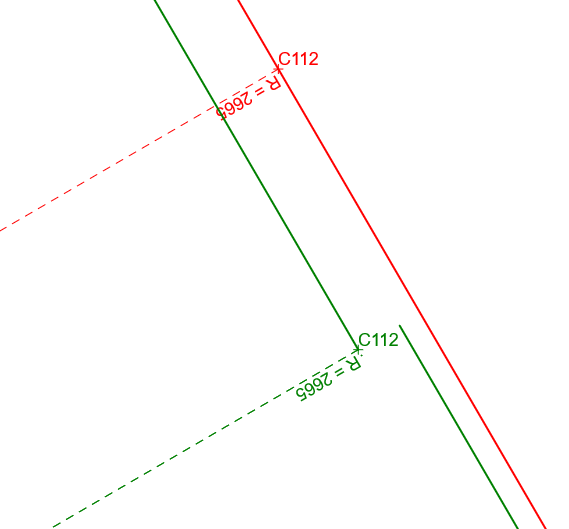

• Vihreällä luettu geometria Elementtigeometria (GT-matematiikka) täppä päällä

• Punaisella luettu geometria ilman Elementtigeometria-asetusta (GT-matematiikka)

• Punaisen geometrian kaariarvot (säde) muuttuu riippuen tangeerauksen virheen suuruudesta

LandXML raidegeometria

Raidegeometrian tulee olla vakioitua, standardin mukaista.

Inframodel 4.0.3, 4.0.4 ja 4.1

https://buildingsmart.fi/infra/inframodel/inframodel3/index.html (Inframodel 4.0.3)

https://buildingsmart.fi/infra/inframodel/index.html (Inframodel 4.0.4)

https://drive.buildingsmart.fi/s/k8TwSwj4qCx8WRx (Inframodel 4.1)

• Metatieto/nimiö/koordinaatti- ja korkeusjärjestelmä

• Metrinen mittayksikkö

• Vaakageometria

• Vaihteet (etujatko, matikkapiste, takajatko)

• Kallistukset

• Pystygeometria

• Pituusmittaraiteen VR:n paalutus

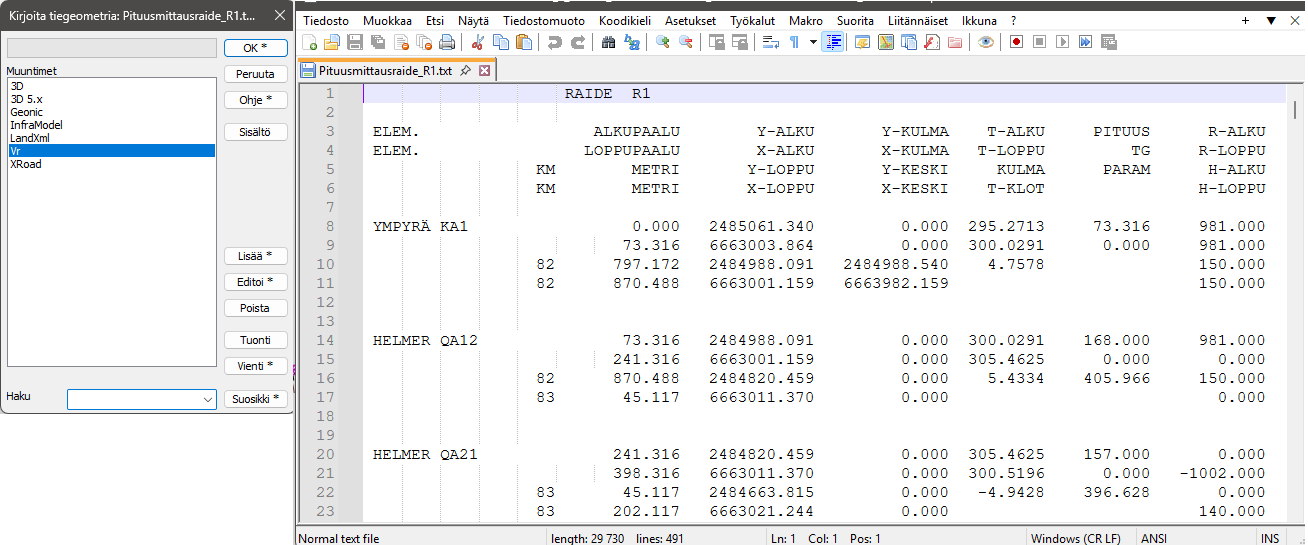

Elementtilistaus aktiivisesta geometriatiedostosta

• Tiedosto - Formaatit - Kirjoita - Vr

• Elementtilistaus kasvavaan paalulukuun nähden

• Kallistus mukana

• Helpottaa elementtien parametrien (paalu, pituus, kaariarvo, kallistus) todentamista

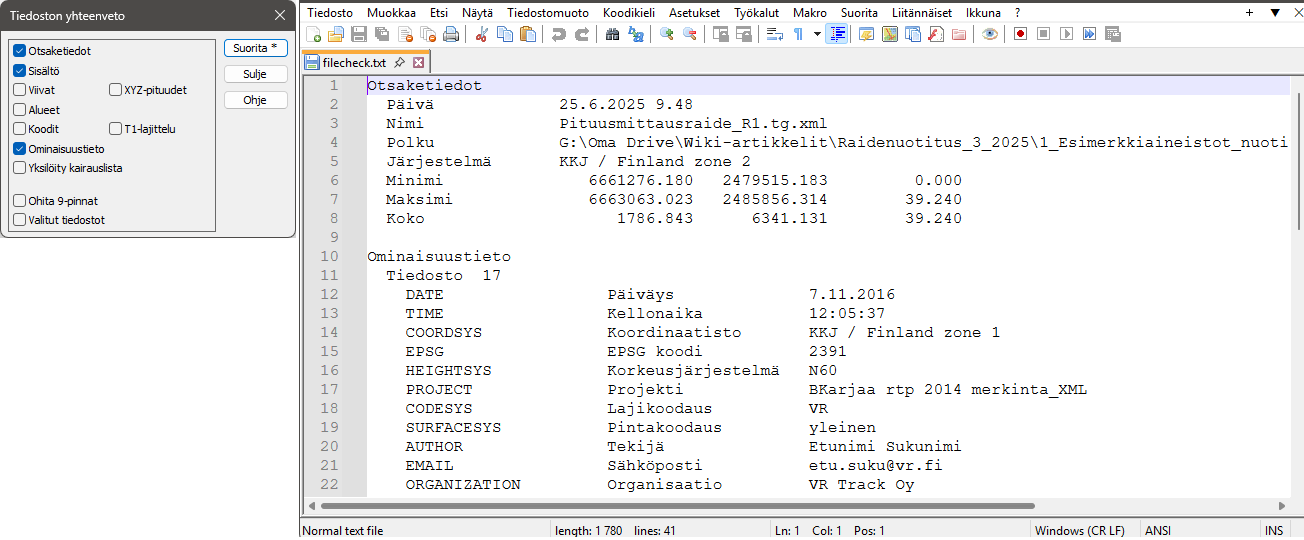

Tiedoston yhteenveto

• Tiedosto - Elementit - Yhteenveto

• Selkeä yhteenveto, Otsaketiedot, Ominaisuustiedot, vaaka- ja pystygeometrian elementeistä tietoa

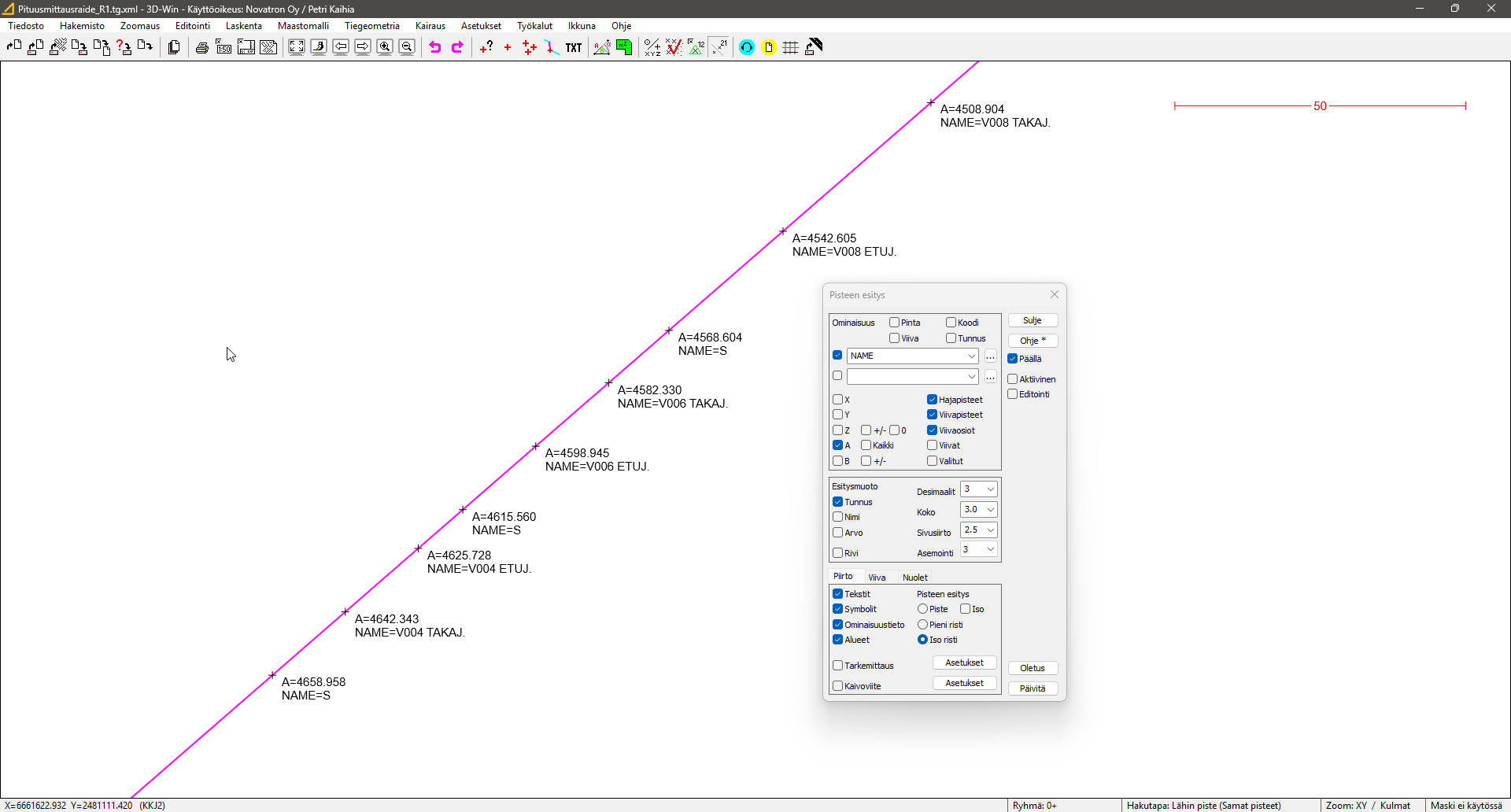

Geometrian elementtien nimet näytölle

• Geometrian elementtien muutoskohdat saa näkyviin pisteen esityksessä antamalla ominaisuuden NAME

• VR:CANT näyttää elementin kallistuksen

• LandXML-tiedostossa  esitetään geometriaa elementti kerrallaan

• Vaihteen etu- ja takajatkon paikka on kuitenkin pistemäinen, eikä elementti jolla on alku- ja loppupiste

• Vaihde on esitetty kahtena elementtinä. Ensinmmäinen etujatkolta matikkapisteeseen, toinen matikkapisteeltä takajatkolle

• Elementit ovat paremminkin etuosa ja takaosa

• Vaihteen jälkimmäisen elementin loppupiste on takajatkon paikka maastossa

• Vaihde voi olla myös paalulukuun nähden "väärinpäin" eli takajatko ensin, sitten etujatko

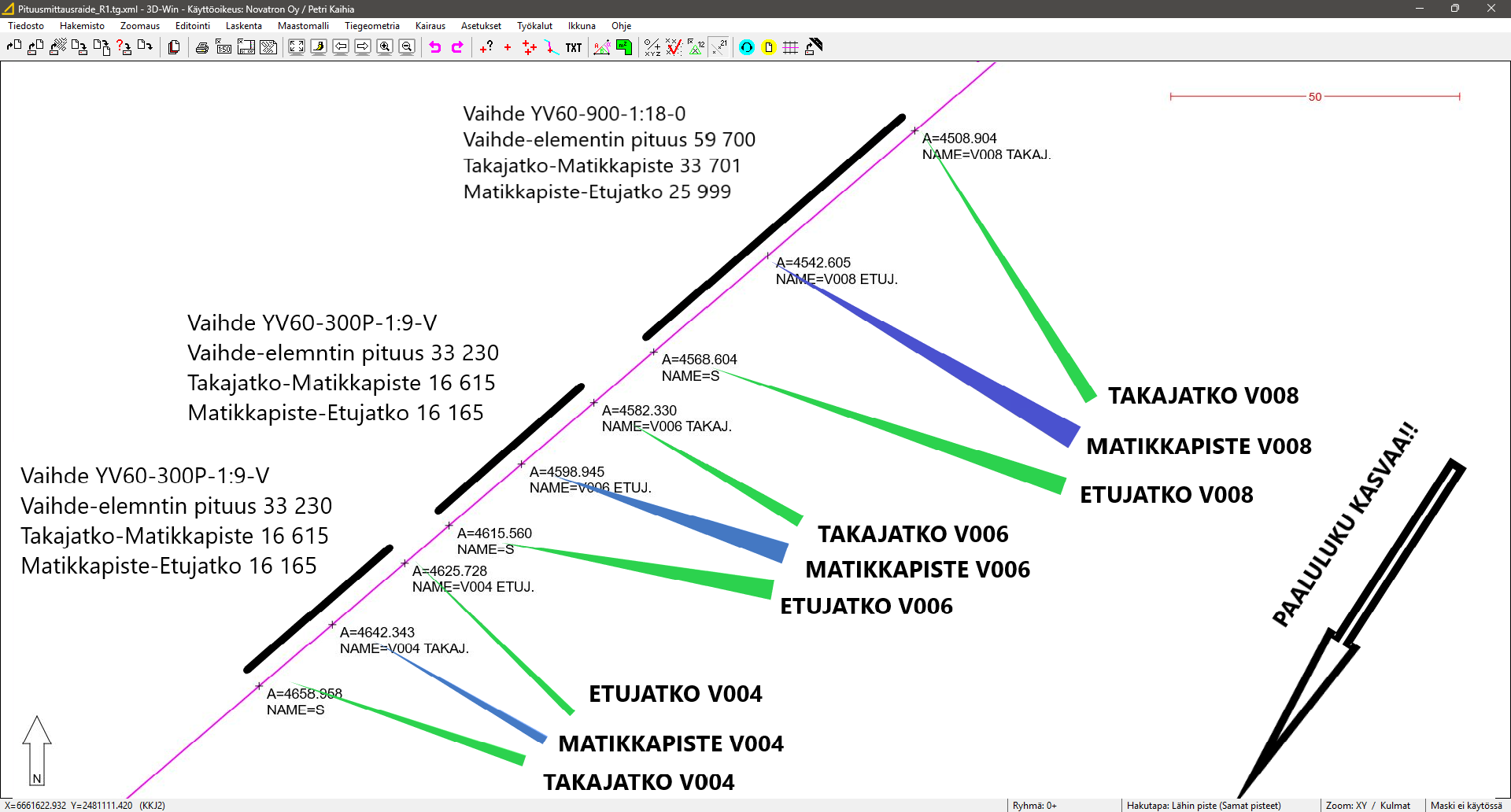

• Kuvassa on esitetty vaihde-elementin maastossa olevat, todelliset jatkosten  paikat

• RATO osa4 Vaihteet, Liite 1 ja 2

• Ratatekniset ohjeet (RATO) osa 4 Vaihteet

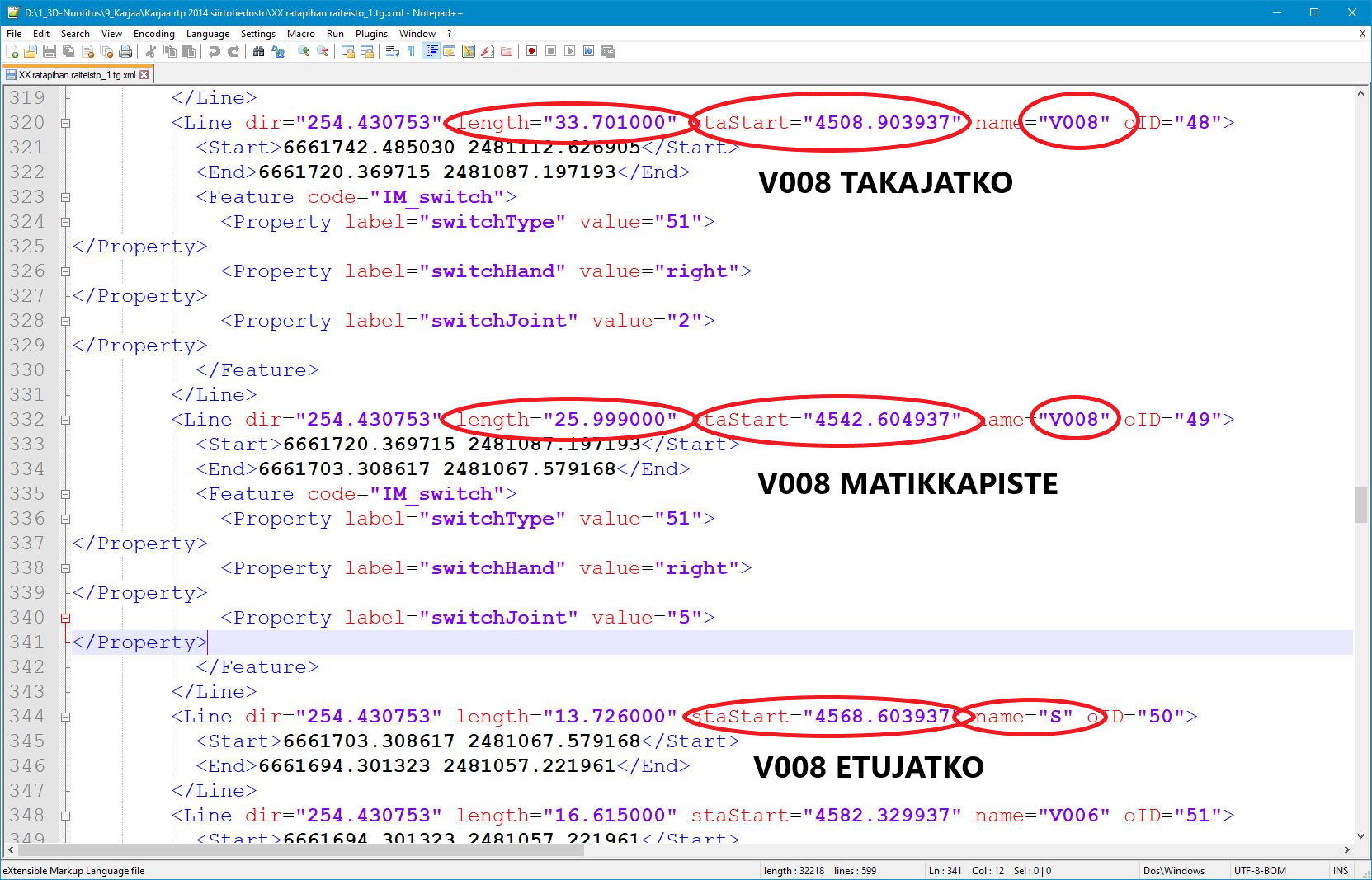

• Vaihteen V008 etujatkon, matikkapisteen ja takajatkon paikka koordinaatteina, laskennalisen paaluluvun mukaan ja näiden pistemäisten kohteiden etäisyydet (pituudet)

• Tässä tapauksessa vaihde on "väärinpäin" paalulukuun nähden eli vaihteen takajatko on ensin

• V008 elementin pituus 59.700

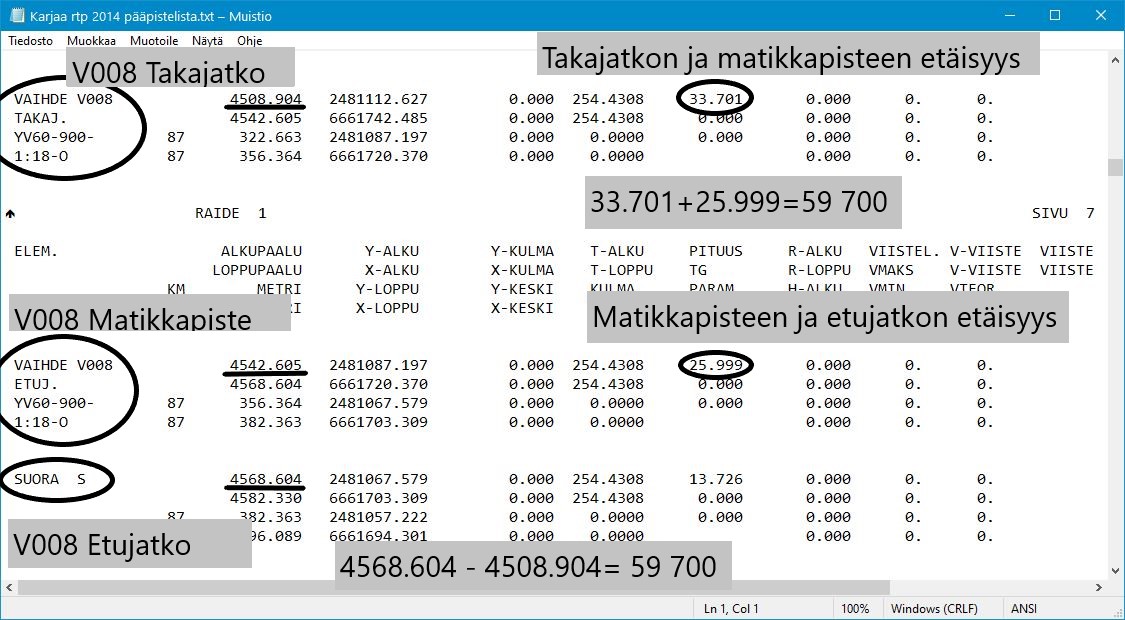

• Pääpistelistauksessa V008 jatkojen ja matikkapisteen paalut, koordinaatit

• V008 elementin pituus 59.700

Pystygeometrian tarkastelu

Tiegeometria - Pystygeometria

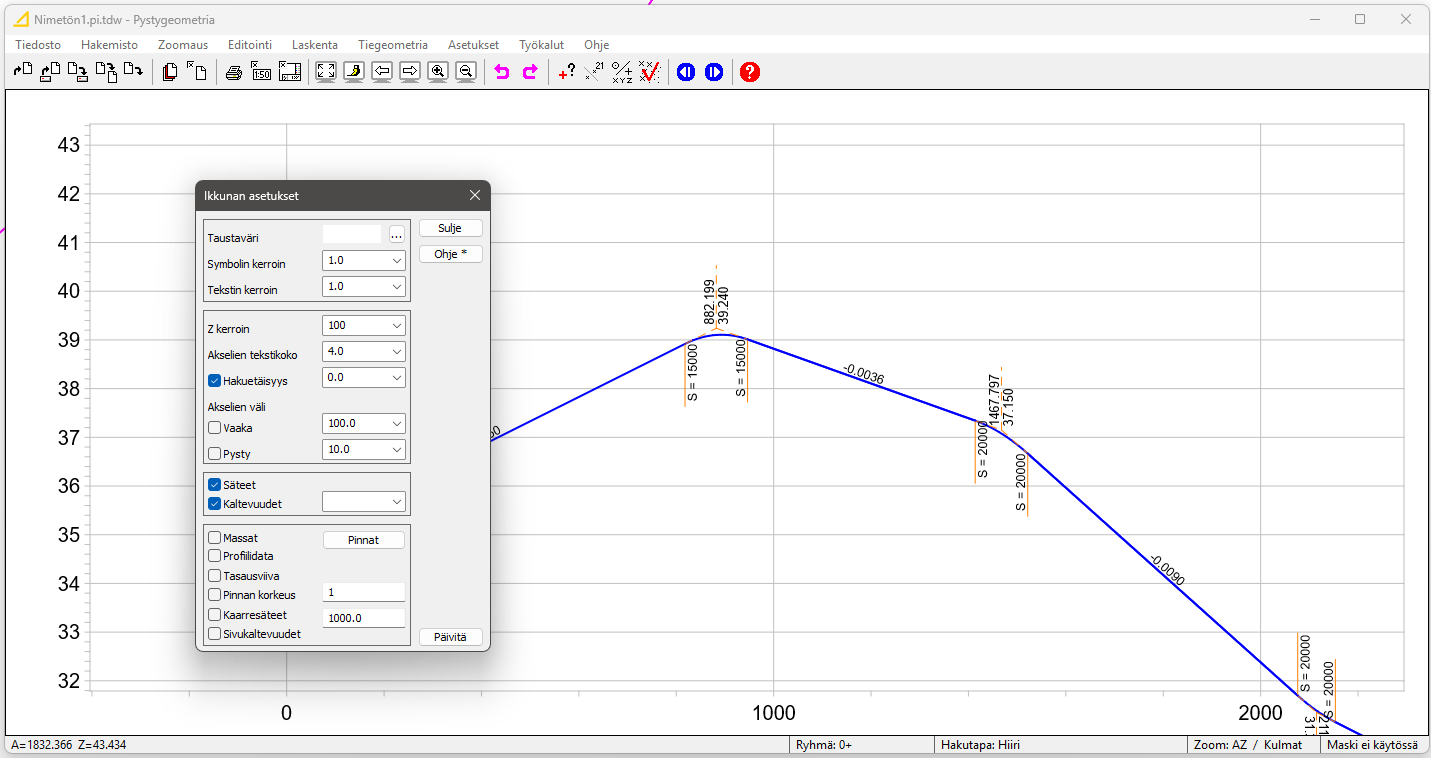

Ikkunan asetukset

• Asetukset - Ikkuna

• Z-kerroin 100

• Säteet

• Kaltevuudet

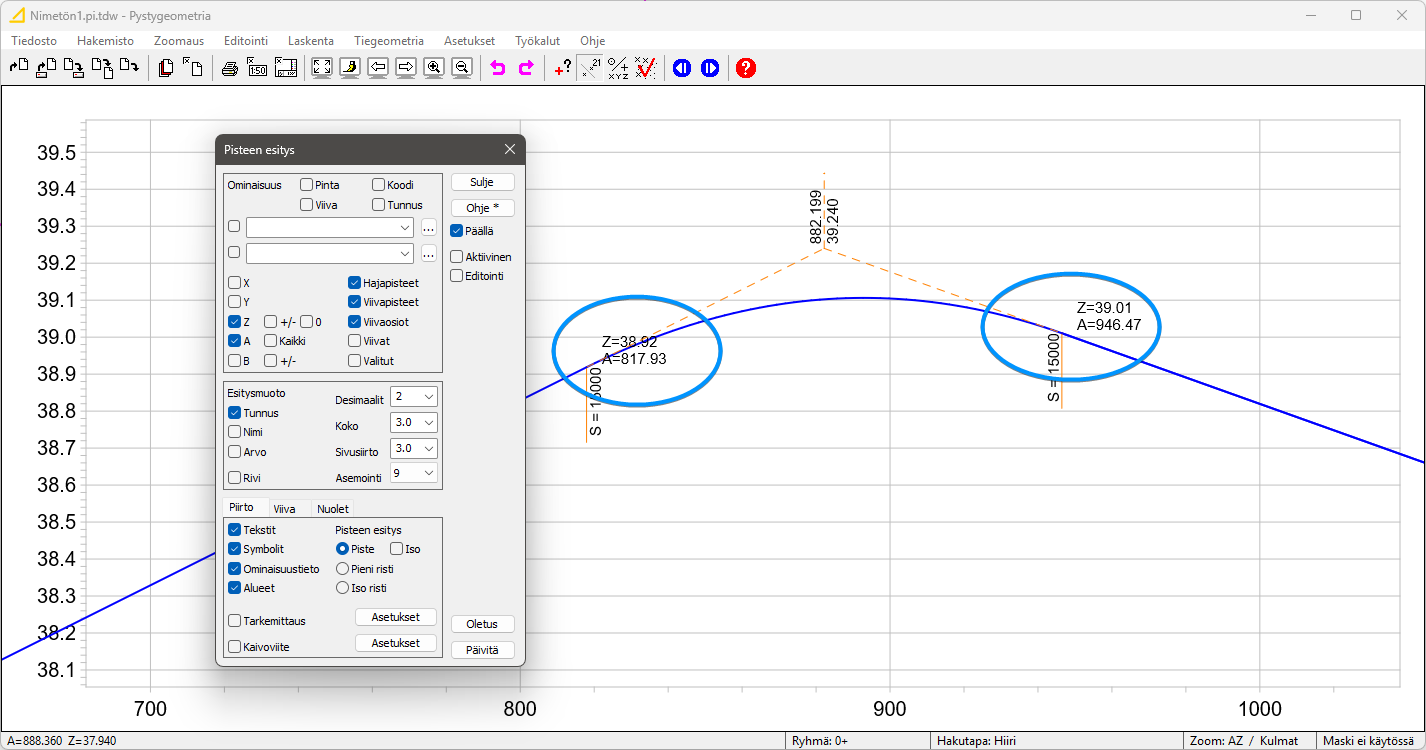

Pisteen esitys pystygeometria ikkunassa

• Asetukset - Pisteen esitys

• Z (korkeus)

• A (paaluluku)

• Tunnus

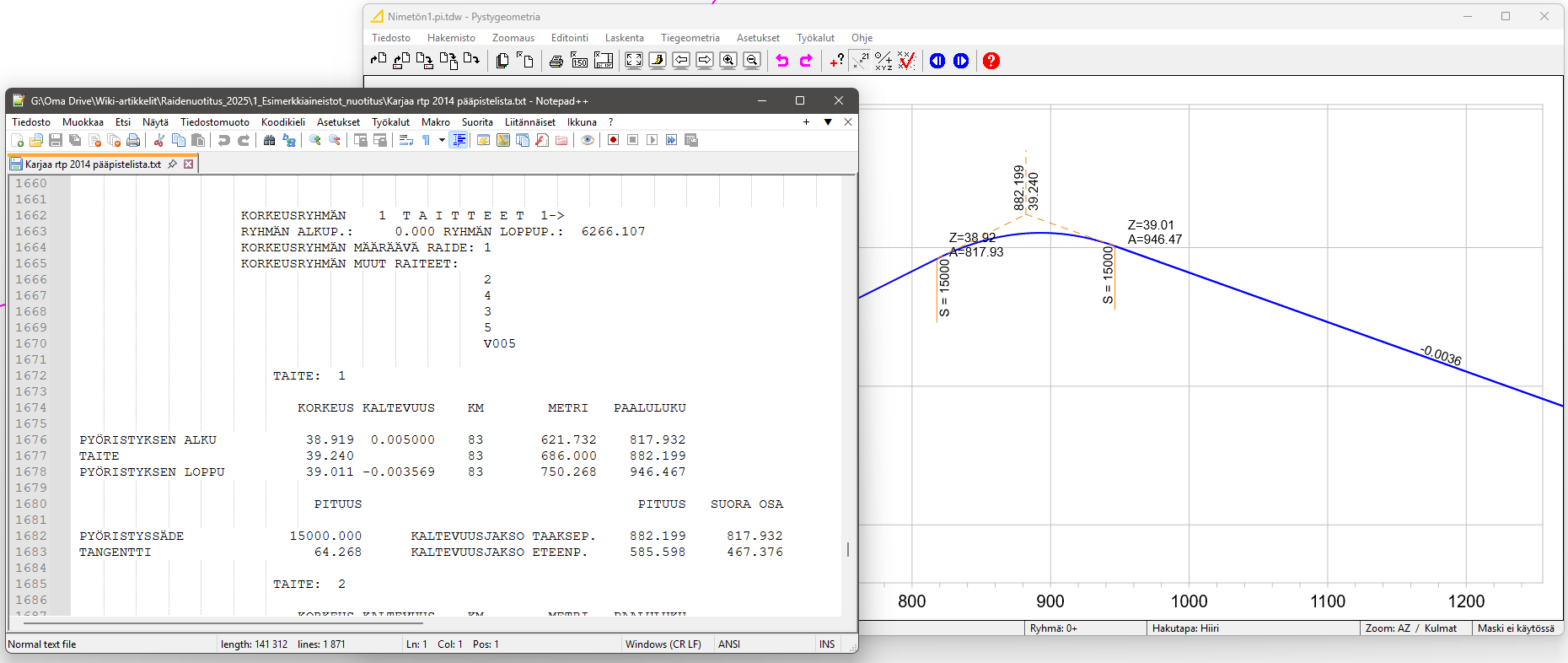

Pystegeometrian taitteet, kaltevuusjaksot, pyöristyssäteet

• Pääpistelistauksen pystygeometrian korkeusryhmän taitteet

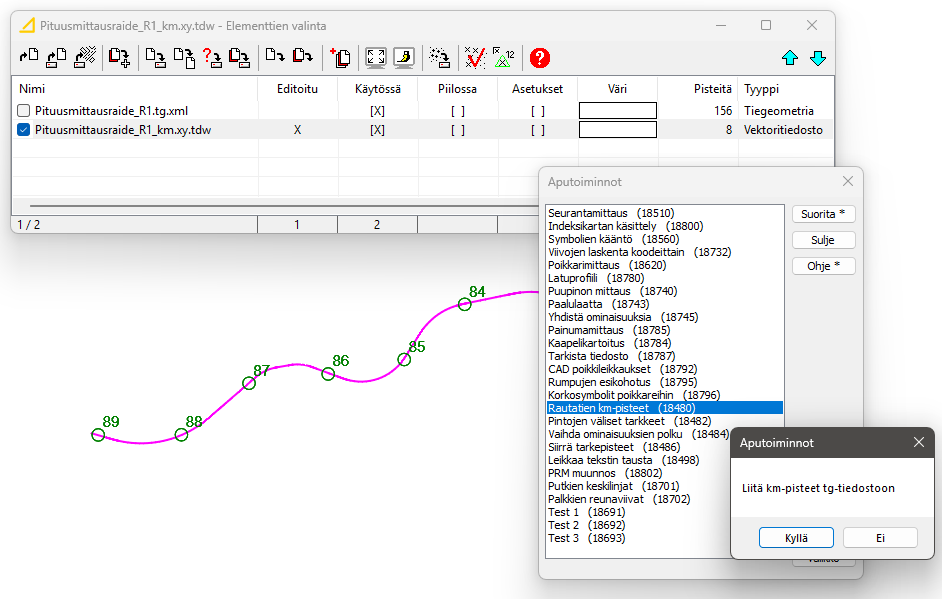

Rautatien km-pisteet

Kopioi vektoritiedoston hajapisteet tiegeometrian km-pisteiksi tai Alt-näppäimen kanssa lukee tiegeometrian km-pisteet uuteen vektoritiedostoon.

• Työkalut - Aputoiminnot - Rautatien km-pisteet

• Suorita + Alt

• VR:n km-pisteet luettu omaan tiedostoon
