Excel-listaus pisteistä sidottuna ratakilometreihin

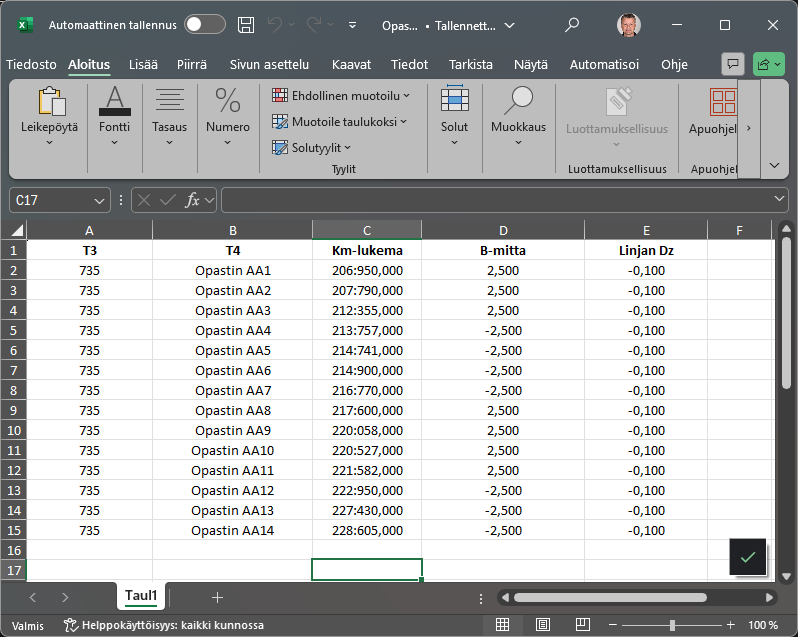

Toiminnolla voidaan laskea Excel-taulukossa määritellyille kohteille ratakilometrin, B-mitan ja korkeuseron suhteen geometriaan pisteille XYZ-koordinaatit.
Laskee aktiivisen vektoritiedoston pisteille XYZ-koordinaatit, kun kilometrilukema, sivumitta ja korkeusero on annettu pisteen ominaisuustietoina. Kilometrilukema annetaan VR:KM - ominaisuudessa ja siinä tulee olla kaksoispiste kilometrilukeman jälkeen (esim. 105:942.450). Sivumitta annetaan CRD_B -ominaisuudessa ja korkeusero DZ - ominaisuudessa.
Excel-taulukon lukumuunnin

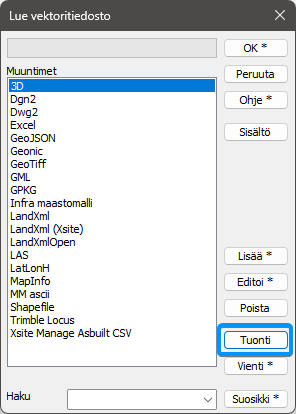

Lisää Tuonti-painikkeellä liitteenä oleva Excel_VR-kilometrit_Laske tiedostosta.ini
-
Näkyy muunninlistassa

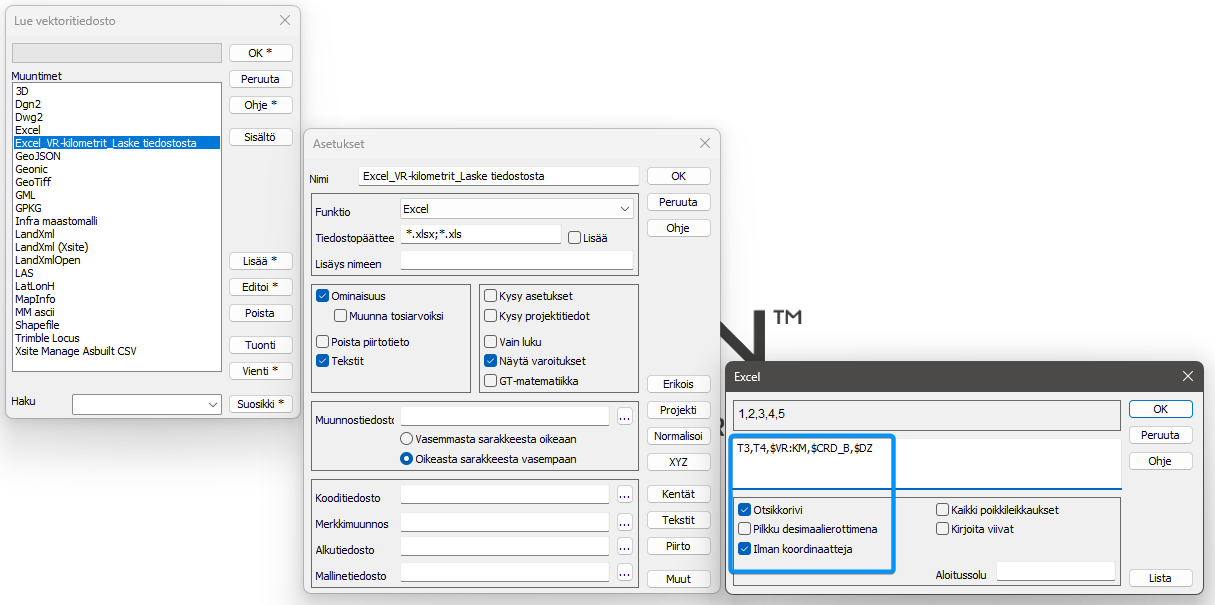

Muuntimeen on määritelty Excel-taulukon solut seuraavasti: T3,T4,$VR:KM,$CRD_B,$DZ
-
Otsikkorivi
-
Ilman koordinaatteja
Laske tiedostosta
Lue Excel-taulukon pisteet sekä geometria. Vektoritiedoston pitää olla aktiivisena elementtilistassa.

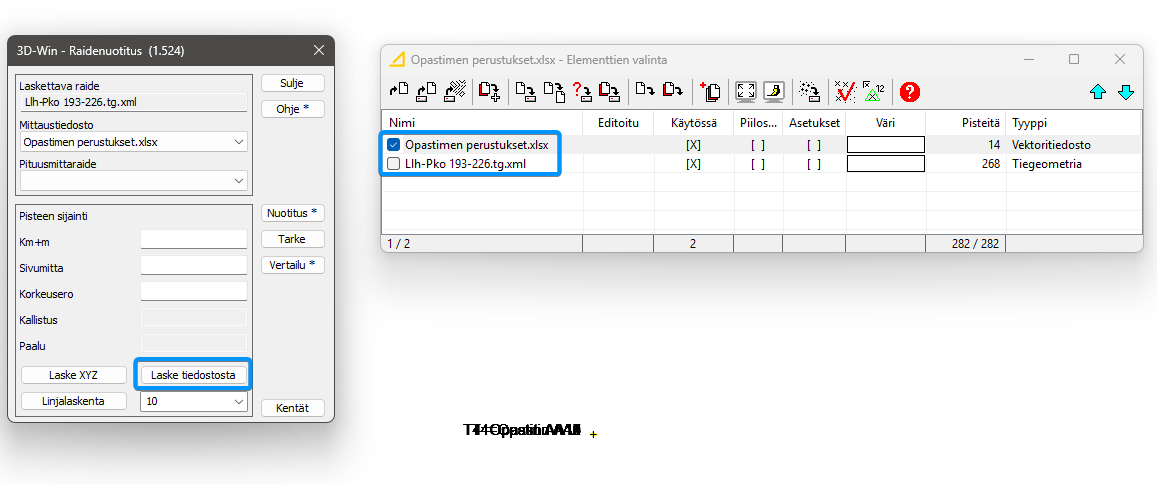

Laske tiedostosta -painikkeella pisteille lasketaan XYZ-koordinaatit.

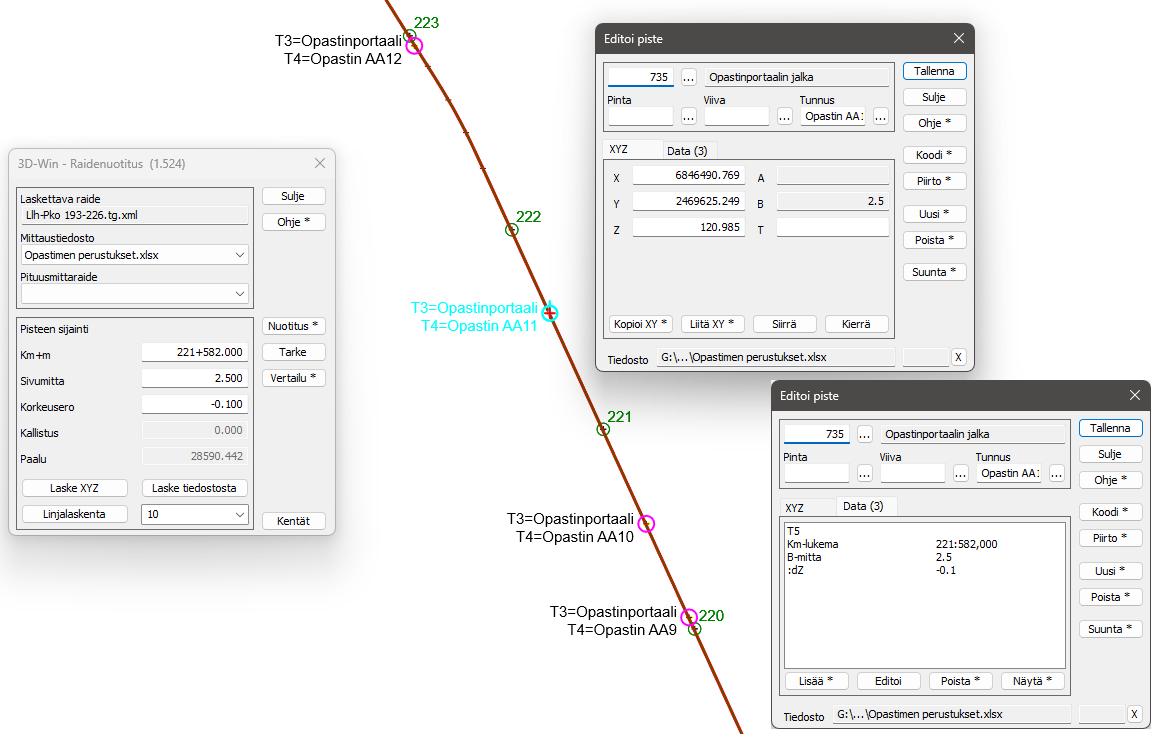

Pisteillä XYZ-koordinaatit ja ominaisuuksina Km-lukema, B-mitta ja dZ
Vektoritiedostossa on pisteille laskettu XYZ-koordinaatit raidegeometrian mukaan.
Esimerkkitiedostot:
