CAD-poikkileikkaus

CAD-poikkileikkaus -toiminnolla voi muuntaa cad-kuvana olevat poikkileikkaukset 3D:n poikkileikkaustiedostoiksi, jonka jälkeen niitä voi tarkastella poikkileikkausikkunassa ja käyttää massalaskentaan. Myös cad-kuvana oleva pituusleikkaus voidaan muuntaa 3D:n pituusleikkaustiedostoksi (Shift+Suorita). Toiminto löytyy kohdasta Työkalut - Aputoiminnot.

Lataa esimerkkiaineisto:

• CAD-poikkileikkaus.xy = alkuperäinen dwg-kuva xy-muodossa, johon lisätty CUT-viivat

• CAD-poikkileikkaus.tg = tiegeometria

• CAD-poikkileikkaus_5p.xy.tdw = CUT-viivat viiden pisteen viivoina

Lisää cad-kuvaan viiva, jolla on T1-kentässä korkeustaso ja T3-kentässä koodi CUT.

Viiva kulkee neljän pisteen kautta:

• 1. piste
  Vasemman reunan piste, jolla osoitetaan korkeustaso ja vasen reuna. Tämän pisteen korkeustaso annetaan viivan T1-kentässä.

• 2. piste
  Alareunan piste, josta haetaan poikkileikkauksen myös keskikohta (sivumitta = 0.0). Voi olla myös muu piste, jolloin T6-kentässä annetaan sivumitan arvo (oletus = 0).

• 3. piste
  Oikean yläkulman piste, josta haetaan yläreunan ja oikean reunan leikkaustieto.

• 4. piste
  Tällä haetaan lähin teksti, josta luetaan poikkileikkauksen paaluluku.
  Tekstin alusta poistetaan muut kuin numeeriset merkit.
  Esim. PL 93650 -> paalu 93650 [/list]

• 5. piste
  Versista 6.5 lähtien voi viivaan antaa myös viidennen pisteen. Tällöin viiva päättyy tasausviivan kohdalle ja tiegeometriatiedostosta haetaan tasauksen korkeus tälle paalulle. Viivalle ei tällöin tarvitse antaa korkeustasoa T1-kenttään.

Viivan kolmea ensimmäistä pistettä käytetään määrittämään suorakaide, jolla DWG-kuvasta leikataan yhden poikkileikkaus viivat. Ruutuun voidaan lukea myös tiegeometria (tg-tiedosto), jolloin poikkarit paikotetaan myös XY-kuvaan.

Testaus:

• lue ruutuun TG- ja XY-tiedostot. Laita aktiiviseksi XY-tiedosto.
  XY-tiedostossa on alkuperäinen DWG-kuva, johon on lisätty CUT-viivat kullekin poikkileikkaukselle.

• valitse Työkalut - Aputoiminnot

• valitse CAD-poikkileikkaukset ja paina Suorita. Vastaa Kyllä kohtaan "Muunna PO -> XY"

• avaa poikkari-ikkuna ja tarkista tulos

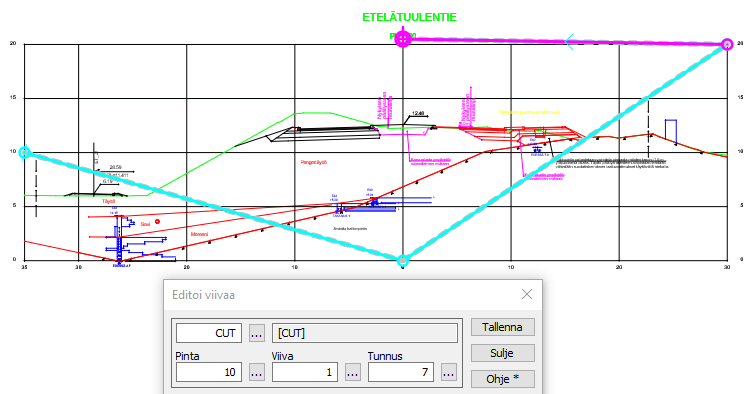

Alla olevassa CAD-kuvassa on yksi poikkileikkaus.

• alkuperäinen DWG-poikkileikkaus, johon lisätty neljän pisteen viiva koodilla CUT (kuvassa katkoviiva)

• korkeus osoitettu 65-tasosta, sivumitta b=0

• viivan T1=65

• viivan T3=CUT

Jos CAD-kuva ei ole mittakaavassa (mitattu vaakamatka ei vastaa kuvan arvoja), voit korjata tilannetta jollakin alla mainituista tavoista:

• muunna koordinaatit jo CAD-tiedoston sisäänluvussa. Anna muuntimen XYZ-kohdassa tarvittava kerroin X- ja Y-koordinaatille.

• muunna koordinaatit lukemisen jälkeen toiminnolla Editointi - Pisteet - Ryhmä

• käytä alla esitetetty koodausta, jossa kuvaan lisättyn viivan T1- ja T6-kentissä voidaan antaa tarvittava skaalaus (z_scale ja a_scale)

Viivan koodauksen säännöt:

• T1: z1, z-scale
  z1 = alareunan Z-taso
  z_scale = korkeuskerroin (oletus = 1, ei tarvitse antaa)

• T2: paaluluku (tarvitaan vain, jos viiva annetaan ilman neljättä pistettä)

• T3: CUT (vakiokoodi tarvitaan aina)

• T6: a1, a-scale
  a1 = lävistäjän keskikohdan a-mitta (oletus=0)
  a_scale = vaakakerroin (oletus = 1, ei tarvitse antaa)

Jos osoitat viiden pisteen viivan, tarvitset vain

• T3: vakiokoodi CUT

Jos osoitat neljän pisteen viivan, tarvitset vain

• T1: z1-arvon eli korkeuslukeman. Se voi olla mikä tahansa kohta vasemman reunan pystyakselilla.

• T3: vakiokoodi CUT

Jos osoitat kahden pisteen viivalla lävistäjän symmetrisesti keskilinjan kahtapuolen, tarvitset vain

• T1: z1-arvon eli lävistäjän vasemman pään koron

• T2: poikkileikkauksen numero

• T3: vakiokoodi CUT

Erikoisasetukset (annetaan Aputoiminnnot-dialogissa: Shift+Ohje)

• DwgCrossConvert: muunnettava koodit
  Anna muodossa aa=bb=cc
  aa = haettava koodi (T3)
  bb = pinnan T1-tunnus
  cc = pinnan T3-tunnus (jos cc ei anneta, pinta saa alkuperäisen T3-koodin)[/list]
  Esimerkiksi: Poi_Maa*=1,Poi_Kallio*=2, *MAANPINTA*=1,*KALLION_PINTA*=2=Kallio

• DwgCrossSkip: ohitettavat koodi
  Anna pilkulla erotettu lista koodeista, jotka ohitetaan käsittelyssä. Koodi voi sisältää jokerimerkkejä (*, ?). Voit myös piilottaa tarpeettomat tasot jo CAD-kuvassa.
  Esimerkiksi: A11*,A48*,A5*,TXT*,MIT56121*,T19*
