Turveauma

3D-Win / Työkalut / Lisätoiminnot

Avainsanat: Vapo

Artikkelin toiminnot 3D-Win 6.5.1 alkaen

Julkaistu 08.02.2019, Markku Saloranta


3D-Win aputoiminto, jolla lasketaan turveaumasta massat, leveydet ja paksuudet. Laskentatoiminto löytyy kohdasta Työkalut/Lisätoiminnot nimellä Vapo:Turveauman laskenta.

Laskentatoiminto auttaa massalaskennassa ja lisää kuvaan mittajanat auman leveyksistä ja viiteviivat kairapisteen tiedoista. Laskennan jälkeen ruutuun avataan poikkileikkausikkuna, jossa on kunkin kairauspisteen kohdalta laskettu poikkileikkaus. Poikkileikkaukset esitetään aumojen mukaisessa järjestyksessä ja kunkin auman kairauspisteet on mittalinjan mukaisessa järjestyksessä. Poikkileikkauksen nimessä näkyy sekä auman että kairauspisteen numero.

Laskennan tulokset kirjoitetaan tekstitiedostoon Turveauma.txt käyttäjähakemistoon ja näytetään toiminnon lopuksi ruudussa.

Lataa esimerkkiaineisto ja ohje:

File Modified

PDF File Turveauman mittaus.pdf

Aug 21, 2024

ZIP Archive turveauma.zip

Aug 21, 2024
  • turveauma.xyz = mitattu tiedosto

  • code_turveauma.dat = koodit ja symbolit. Lue Tuonti-toiminnolla kooditiedostoosi

  • turveauma.tit ja turveaumat.tit = otsaketiedostot (yksittäisen auma ja yhteenveto)

  • turveauma.dat = ohjaintiedosto, jossa määrätään tarvittavat koodit

  • turveauma.exc = koodivastaavuustaulukko, jos muutat vanhojen tiedostojen koodausta

  • turveauma.pdf = mittaus ja laskentaohjeet

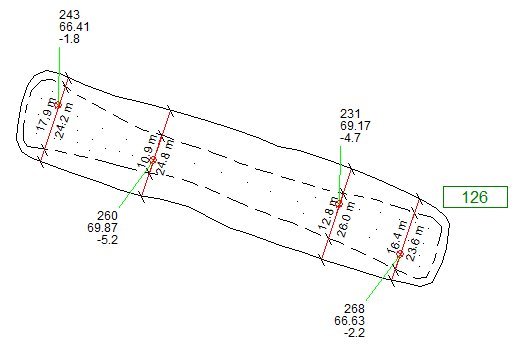

Kuvassa auma 126 laskennan jälkeen:

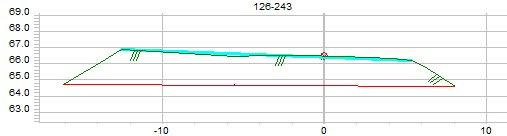

Poikkileikkaus auman 126 yksittäisen kairapisteen 243 kohdalta:


Alla tulostiedosto turveauma.txt:

CODE
Turveauman mittaus

Suon nimi        : Torronsuo
Mittauspäivä     : 30.8.2013
Laskentapäivä    : 2.9.2013
Mitattu tiedosto : C:\markku\data\esimerkkiaineistot\turveauma\temp\turveauma.xyz

AUMOJEN PERUSTIEDOT

Auman numero  pohjan ala   tilavuus    pituus     leveys         X         Y
           1        1668       3895      74.6              6747748   3504124
          1B        1668       3895      74.6              6747611   3504215
         126        2974       8793     123.0              6748535   3503197
         241        4671      16591     162.3              6748611   3502517
         242        1398       2870      62.1       24.3   6748565   3502322
         273        4909      17528     160.3              6749653   3502465
                    2974          *     123.0              6748085   3503265

  yhteensä 7       20262 m²   53572 m³  779.9 m


KAIRAUSPISTETIEDOT

Auma 1
  kairauspiste      paksuus     leveys ala   leveys ylä
            79         -1.8           16.0         10.2
           101         -3.3           26.2         16.4
           104         -2.7           26.0         17.2
           124         -3.3           22.2         13.1
          113B         -3.6           24.8         14.2
           83B         -2.4           19.9         11.7

Auma 1B
  kairauspiste      paksuus      leveys ala   leveys ylä
            79         -1.8            16.0         10.2
           101         -3.3            26.2         16.4
           104         -2.7            26.0         17.2
           124         -3.3            22.2         13.1

Auma 126
  kairauspiste      paksuus      leveys ala   leveys ylä
           231         -4.7            26.0         12.8
           243         -1.8            24.2         17.9
           260         -5.2            24.8         10.9
           268         -2.2            23.6         16.4

Auma 241
  kairauspiste      paksuus      leveys ala   leveys ylä
           147         -1.9            31.5         26.5
           185         -2.6            28.7         22.5
           207         -5.7            28.8         13.1
           223         -5.3            29.8         15.9
           231         -3.4            31.6         23.7

Auma 242
  ei kairauksia

Auma 273
  kairauspiste      paksuus      leveys ala   leveys ylä
           418         -1.9            24.8         19.8
           435         -3.9            26.2         14.6
           443         -6.4            31.1         12.1
           459         -2.2            34.1         28.2
           470         -3.9            35.3         23.1

Auma
  kairauspiste      paksuus      leveys ala   leveys ylä
           231         -4.7            26.0         12.8
           243         -1.8            24.2         17.9
           260         -5.2            24.8         10.9
           268         -2.2            23.6         16.4
