Toiminnon asetukset ja käyttöönotto

Tulostiedoston otsikkotiedot

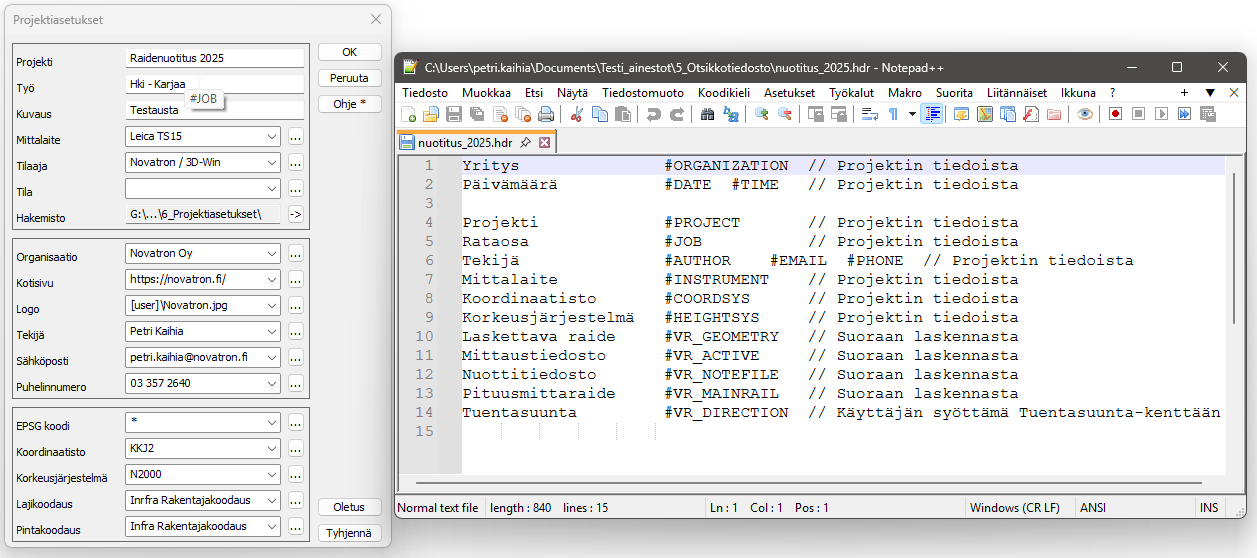

Uusi nuotitus_2025.hdr otsikon tiedot haetaan projektiasetuksista sekä suoraan laskennasta. Viemällä hiiren kursorin projektiasetuksen päälle näkee mikä makro on käytössä. Kuvassa esim. Työ -rivillä makro on #JOB ja nuotitus_2025.hdr tiedostossa #JOB=Rataosa

Nuotitus_2025.hdr tulee viedä käyttäjähakemiston juureen.

File Modified

File nuotitus_2025.hdr Raidenuotituksen tulostiedostojen otsikkotiedot

Jun 30, 2025


Raidenuotituksen koodit

Kooditiedosto rail_code.dat

Raidenuotitus-toiminto käyttää nuotituksen pituusleikkausikkunassa ohjelman käytön kannalta välttämättömiä pintatunnuksia ja koodeja, jotka tulee olla määritelty käytössä olevaan kooditiedostoon.

Ohjelman asennuksen yhteydessä käyttäjähakemistoon [home]\3D-System\3D-Win\ asentuu rail_code.dat kooditiedosto. Tässä tiedostossa on määritelty tarvittavat pintatunnukset ja koodit tietyin ominaisuuksin esimerkin omaisesti.

Käyttäjä voi muokata määrättyjen koodien ominaisuuksia haluamallaan tavalla. Liitteenä löytyy myös sama rail_code.dat kooditiedosto.

File Modified

File rail_code.dat Raidanuotituksen käyttämät koodit

Jun 30, 2025

Pintakoodit

Asetukset - Kooditiedosto

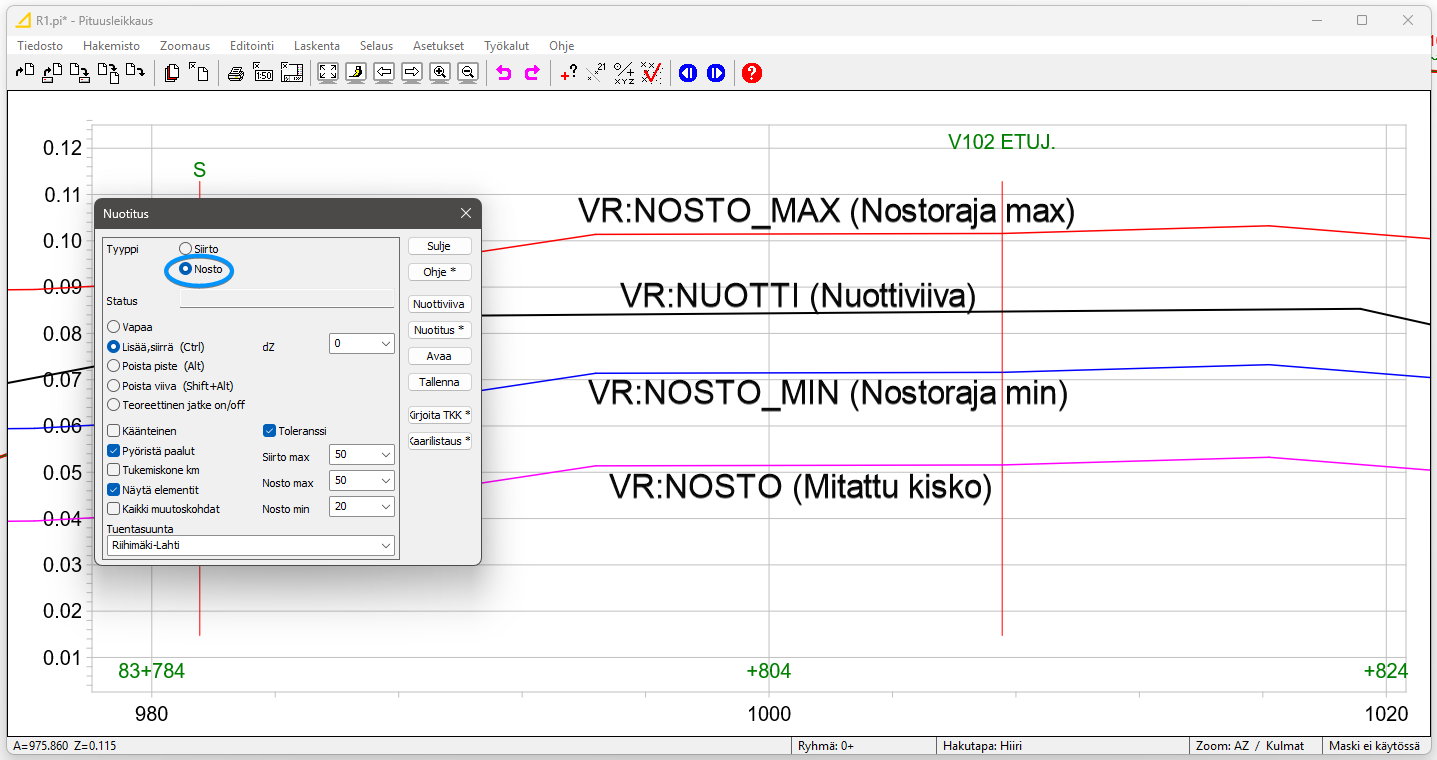

Nuotitus toiminnon  pituusleikausikkunassa ohjelma käyttää Noston puolella seuraavia pintakoodeja:

  • VR:NOSTO  = Mitattu kisko nosto (kuvassa pinkki)

  • VR:NOSTO_MAX = Nostoraja max (kuvassa punainen)

  • VR:NOSTO_MIN = Nostoraja min (kuvassa sininen)

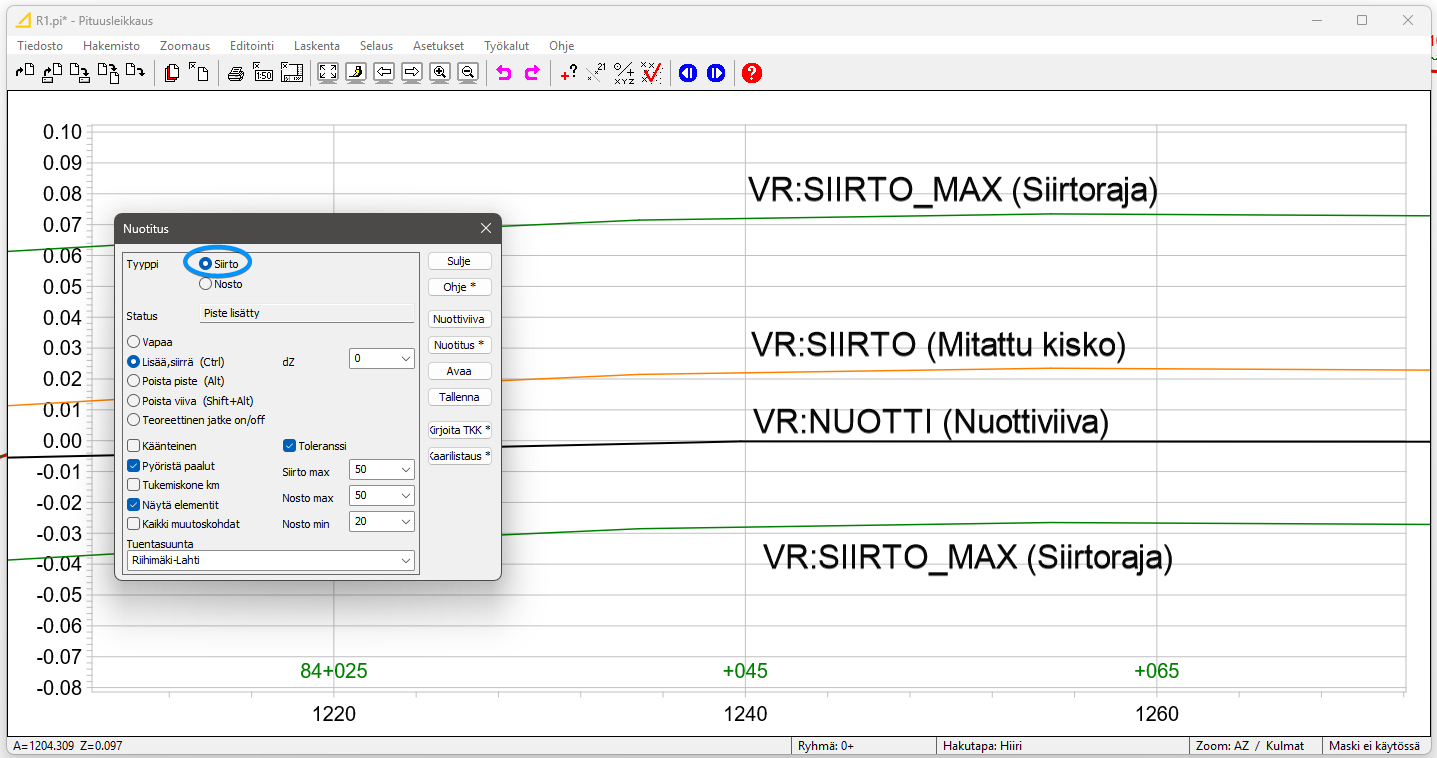

Siirron puolella pintakoodeja:

  • VR:SIIRTO = Mitattu kisko siirto

  • VR:SIIRTO_MAX = Siirtoraja

Noston- ja siirron puolella sama pintakoodi:

  • VR:NUOTTI = Geometria (Nuottiviiva) (kuvassa musta)

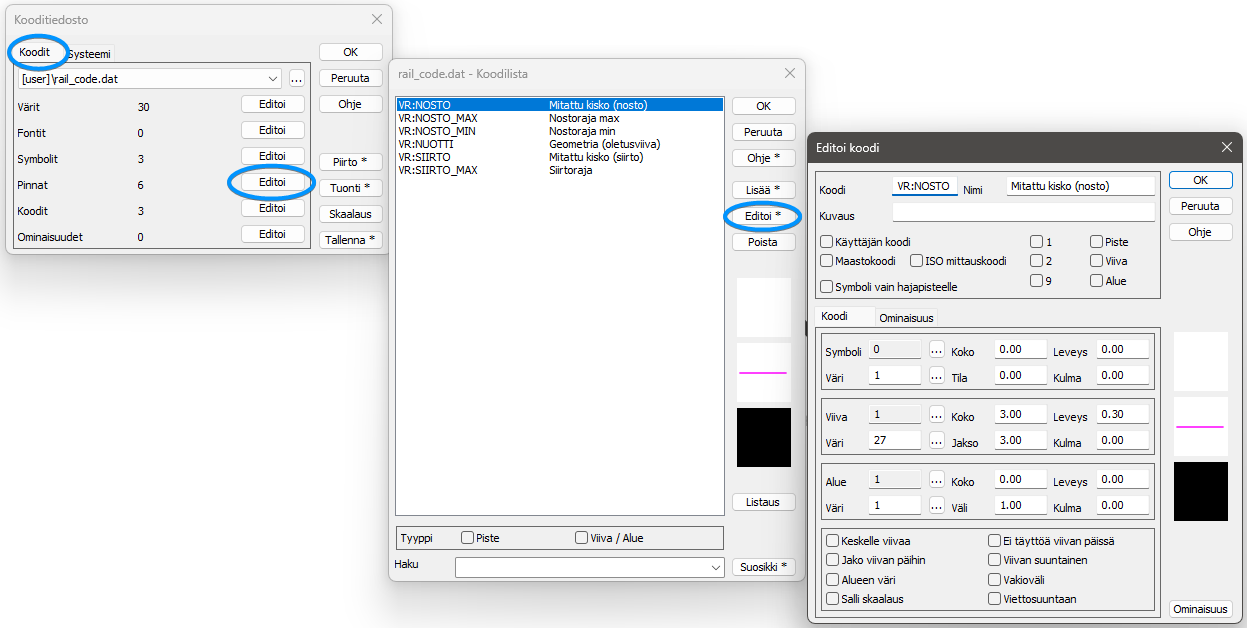

Pintakoodia voi editoida viivan värin ja paksuuden osalta, jos haluaa esittää pituusleikkausikkunassa eri tavoin. Koodin tunnusta ei saa muuttaa!


Koodit

Kooditiedostossa on lisäksi seuraavat pistemäiset koodit:

  • VR:JATKE = Teoreettinen jatke

  • VR:VIRHE = Toleranssin ylitys

  • VR:KM = Km-piste

VR:KM tekee pituusmittaraiteelle VR:n kilometripaalulle vihreän symbolin luettaessa LandXML geometriatiedosto. Ei siis vaikutusta nuotituksen pituusleikkausikkunan näkymään.

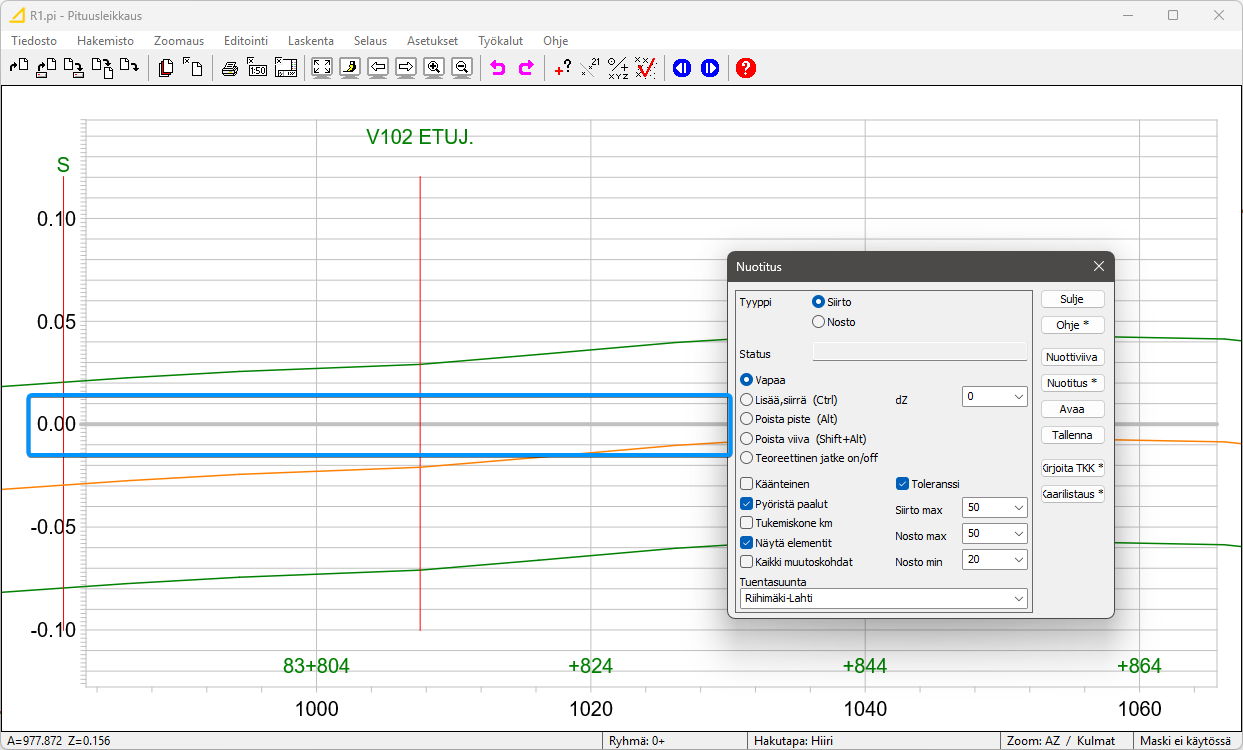

Pituusleikkausikkunan 0-viivan korostaminen

Pituusleikkausikkunassa 0-viiva on raidegeometrian teoreettinen sijainti nosto- ja  siirtopuolella. Lisäämällä Nuotitus-toiminnosta nuottiviivan, piirtyy samaan kohtaan ennen varsinaista nuottiviivan sujutusta.

Rail_code.dat tiedostossa on määritelty oletuksena 0-viivan koko 0.2.

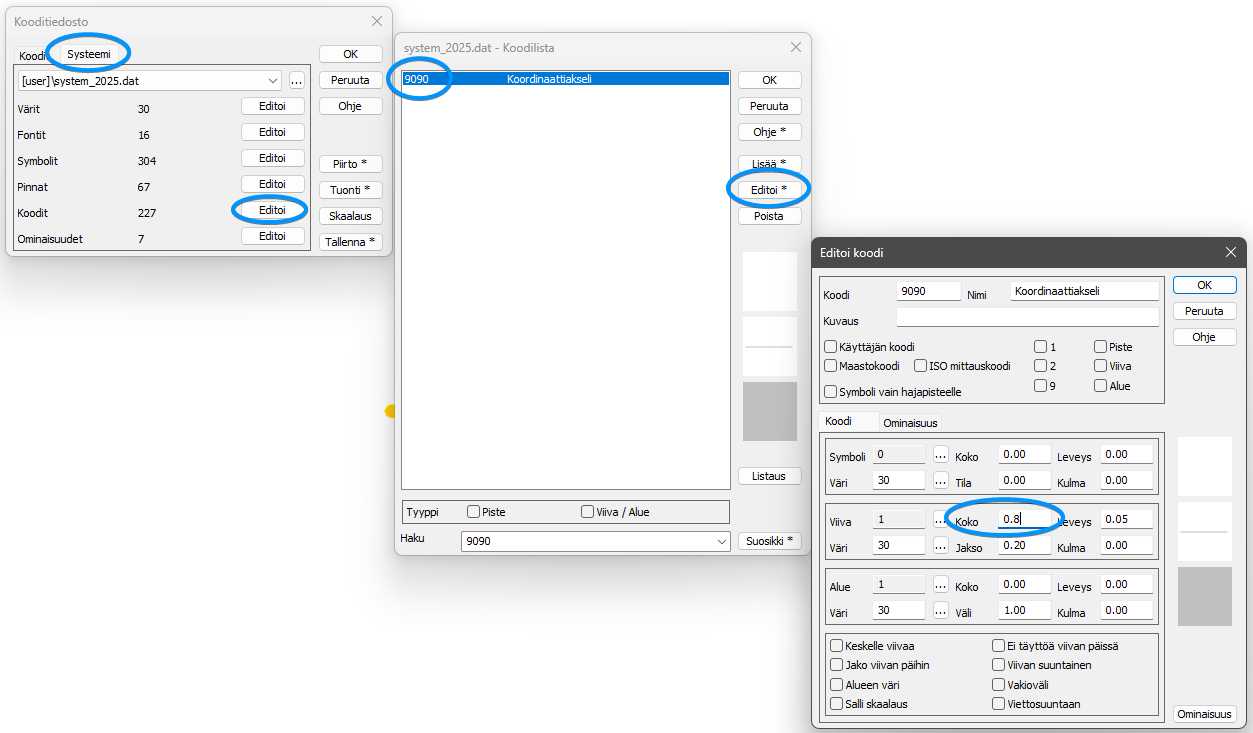

Voit halutessasi korostaa Systeemi-koodin puolelta koodia 9090 Koordinaattiakseli ja muuttamalla viivan koko.

Huomioi että 0-viiva (koordinaattiakseli) on kaikissa pituusleikkausikkunan toiminnoissa edellä annetun arvon mukainen.

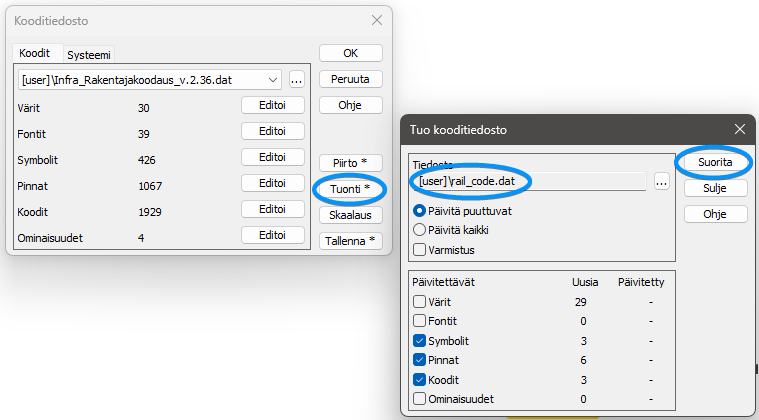

Rail_code.dat  koodien tuonti toiseen kooditiedostoon

Raidenuotituksessa tarvittavat koodit voit tuoda yleisesti käytössä olevaan kooditiedostoon Asetukset - Kooditiedosto ja Tuonti-painikkeen kautta.

Rail code_tuonti_2025.png

Ohje kooditiedostosta ja koodien tuonnista:

http://www.3d-system.net/help/65/fin/sett/codefile.htm


Raidenuotitus toiminnon avaus

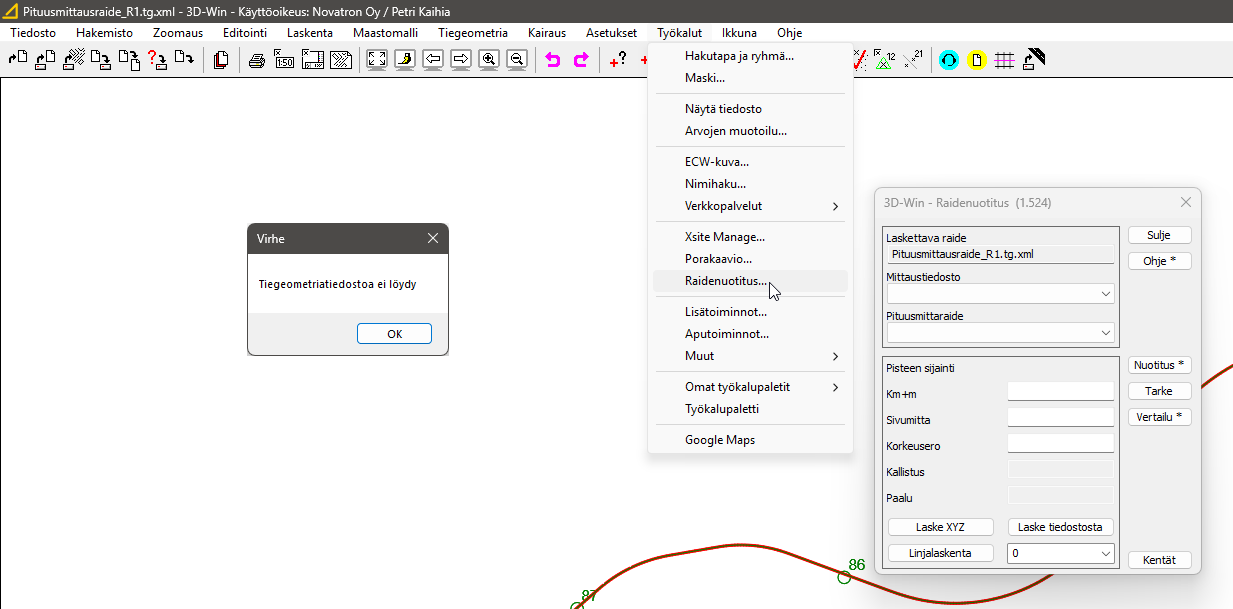

Raidenuotitus

  • Työkalut - Raidenuotitus

  • Toiminto vaatii käytössä olevan tiegeometrian elementtilistaan!

  • Ilman geometriatiedostoa herjaa Tiegeometriatiedostoa ei löydy

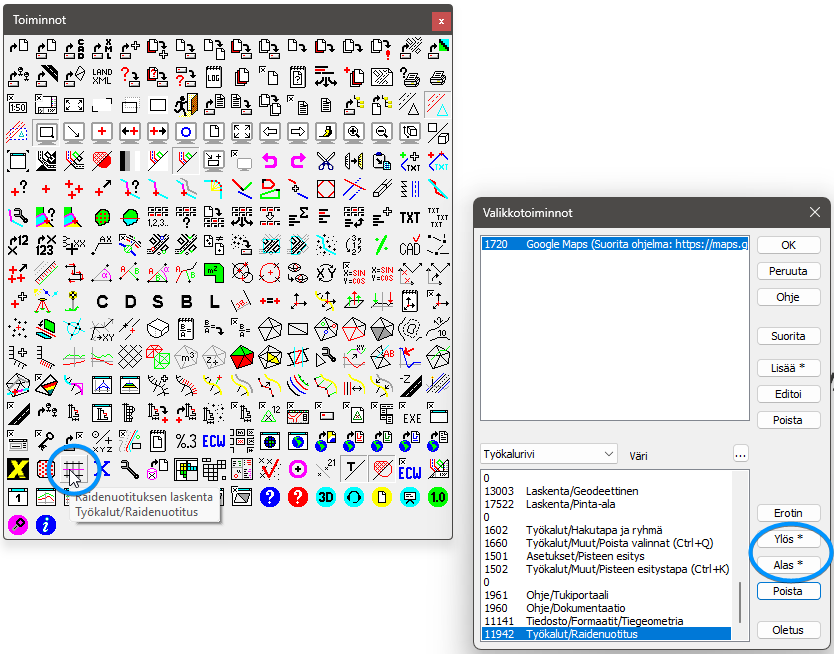

Raidenuotitukselle painike työkaluriville

  • Asetukset - Valikkotoiminnot

  • Valitse Raidenuotituksen laskenta-kuvake (ympyröity punaisella)

  • Kuvake tulee työkaluriville

  • Voit määritellä ennen Valikkotoiminnon sulkemista kuvakkeen paikan työkalurivillä Ylös/Alas painikkeilla

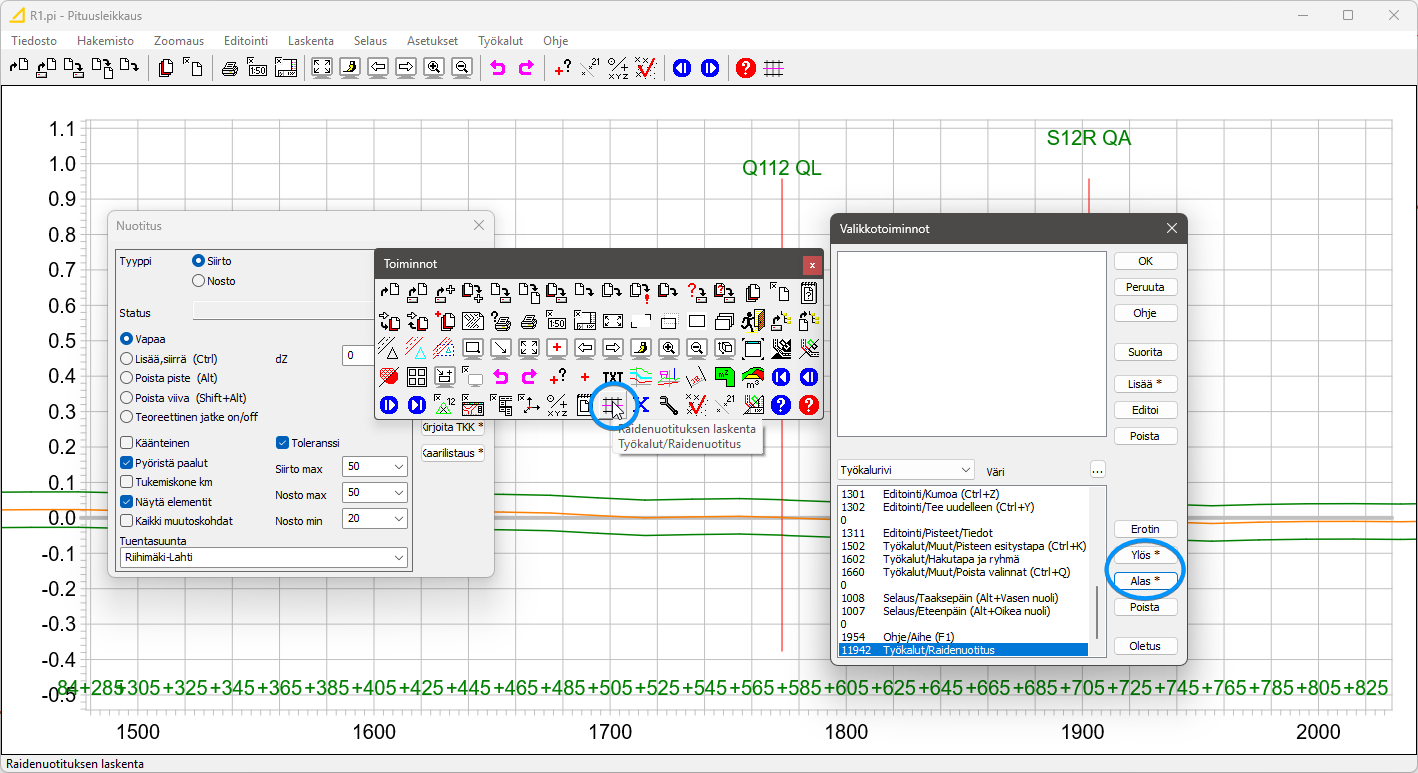

  • Pituusleikkausikkunaan voit määritellä painikkeen samoin

  • Ikkuna - Pituusleikkausikkuna - Asetukset - Valikkotoiminnot
