Raidenuotitus 2025 muutokset

Raidenuotitus 2025, tarkelaskenta ja muutokset

Yleisesti

Version 2025.0 Raidenuotitukseen on tehty useta muutoksia ja lisätty toimintoja joiden avulla voidaan laskea nuotitettavalle sivuraiteelle pituusmittaraiteen projisoitu paaluluku sekä isoimpana asiana uusittu tarke-toiminto.

Tarketoiminnolla voidaan nyt laskea mitatun raiteen eromitat geometriaan nähden ja esittää tuloslistauksena tai tarkemittausasetusten avulla erovektoreina. Näin voidaan tarkastella raiteen sijaintia suhteessa geometriaan ennen tukemista ja tukemisen jälkeen.

Nuotitus-dialogissa on muutettu vanha termi Oletusviiva uudeksi Nuottiviivaksi. Nuottiviiva voidaan tallentaa tehdyn nuotituksen jälkeen. Sisältää siirto -ja nostopuolen nuottiviivan. Mitatut pisteet ei vanhasta versiosta poiketen sisälly tallennettuun tiedostoon.

Tarketoiminnossa voidaan myös verrata tukemisen jälkeistä tarkemittausta tallennettuun nuottiviivaan, jolloin saadaan vastaavat eromitat joiden avulla voidaan tietyllä tarkkuudella tarkastella onko tukeminen pystytty toteuttamaan lasketun nuotin mukaisesti. Pitää huomioida nuotitusmittausten ja tarkemittausten keskinäinen tarkkuus!

Tarketoiminnolla pyritään toteuttamaan RATO 23 kohdan 6.5.7.3 (sivu 49) ohjeistusta tarkemittausten analysoinnista. Tarkelaskennalla voidaan paalukohtaisesti numeroarvoin esittää laskettuja poikkeamia sekä erovektoreilla visuaalisesti.

Artikkelissa on käyty läpi uudet toiminnot (vanhempien versioiden toiminnot on siis edelleen käytössä niiltä osin mitä ei ole tässä artikkelissa käsitelty). Saa ja pitääkin kommentoida jos jokin toiminto ei toimi oikein tai käyttäjän kannalta järkevästi. Pyritään mahdollisuuksien mukaan parantamaan kevään työkauteen mennessä.

Versio 2024.2 säilyy ohjelmahakemistossa ennallaan, mahdollistaa tarvittaessa vanhemman version käytön rinnakkain uuden version kanssa.

Pyritään päivittämään raidenuotiksen artikkeli samoin yhtenäiseksi vanhan ohjeistuksen (version 2024.2) kanssa Raidenuotitus ja LandXML geometria

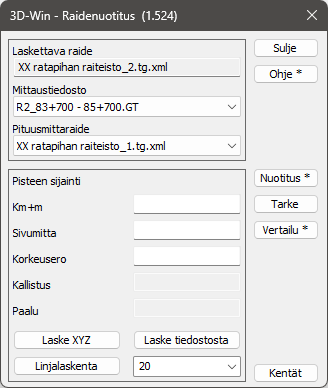

Raidenuotitusdialogi

Laskettava raide

Elementtilistan aktiivinen raidegeometria. Vaihdettaessa laskettavaa raidetta tulee elementtilistasta valita aktiiviseksi haluttu geometria, sulkea dialogi sekä uudelleenkäynnistää toiminto jotta laskettava raide vaihtuu. Nuotitus -ja tarke tehdään laskettavalle raiteelle.

Mittaustiedosto

Nuotin ja tarkkeen laskennassa käytettävä mittaustiedosto. Alasvetovalikossa näkyy kaikki elementtilistan vektoritiedostot. Mittaustiedosto voidaan vaihtaa alasvetovalikosta.

Pituusmittaraide

Sivuraiteelle lasketaan pituusmittaraiteelta projisoitu ratakilometri. Valitsemalla pituusmittaraiteen, nuotituksen ja tarketoiminnon laskennassa saadaan ratakilometrit.

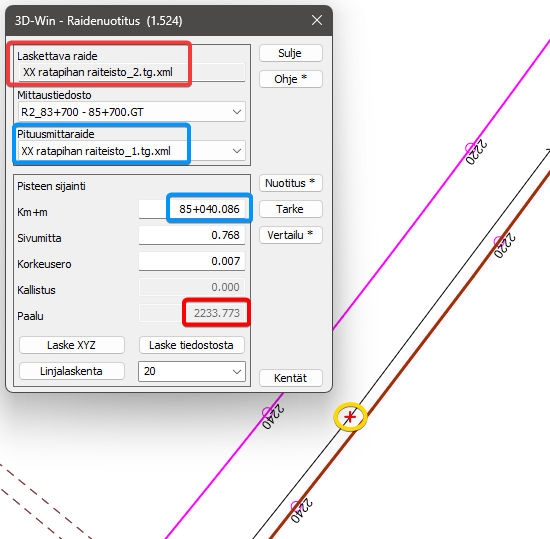

Pisteen sijainti

Voidaan laskea sivuraiteelle pisteen sijainti, saadaan sivumitta -ja korkeusero raiteen keskilinjaan ja paalu sekä ratakilometri pituusmittaraiteelta. kilometrit ja metrit erotellaan +merkillä.

Mikäli pituusmittaraidetta ei ole määritelty dialogissa, lasketaan vain sisäinen paalu sivuraiteelle.

Laske XYZ / Laske tiedostosta

Toimii ainoastaan pituusmittaraiteen osalta eli laskettava raide on oltava pituusmittaraide. Sivuraiteella herjaa “Ongelmia laskennassa”

Ratakilometrin määrittelyssä toimii + ja : merkit kilometrin ja metrin erottimena.

Vertailu

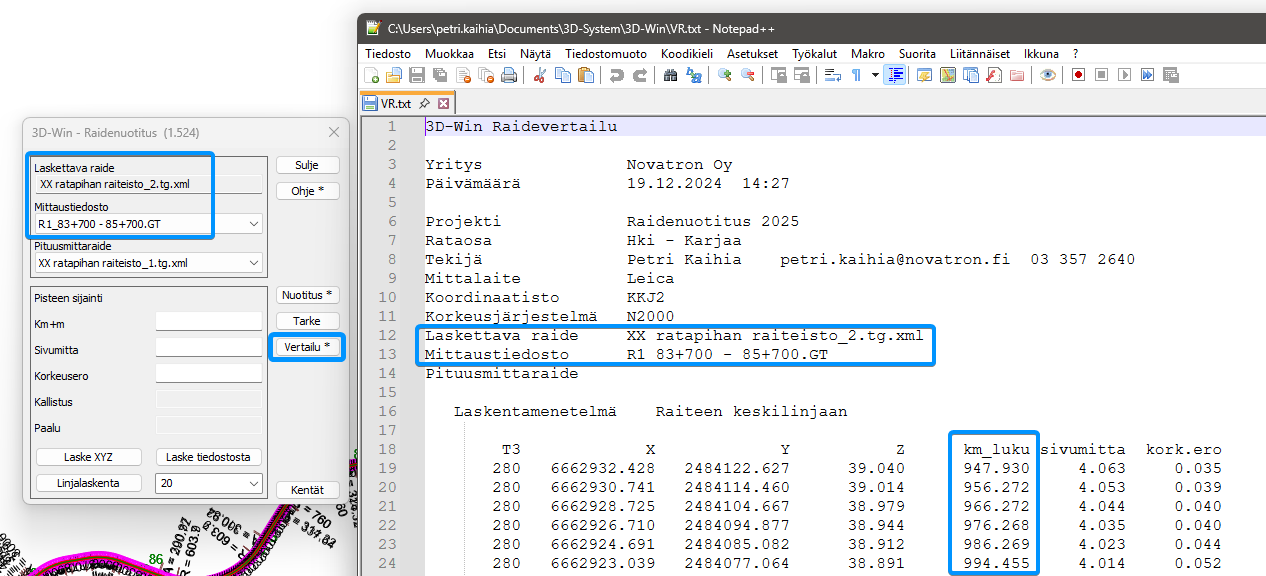

Vertaa mittaustiedostoa laskettavaan raiteeseen. Pituusmittaraiteelle kirjoitetaan ratakilometrit, sivuraiteelle sisäiset paalut (kuvassa). Toiminto ei huomioi sivuraiteen laskennassa pituusmittaraidetta.

Vertailu tehdään ainoastaan geometrian osalta pisteille. Pisteet jotka ovat geometrian ulkopuolella, ei lasketa arvoja.

Tulostiedostossa esitettävät asiat määritellään Kentät- painikkeella.

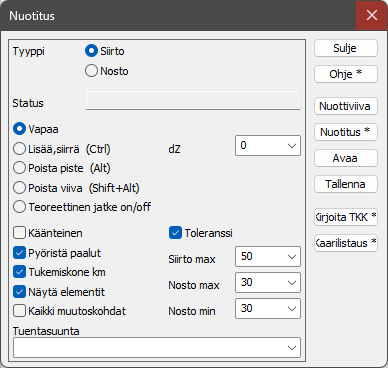

Nuotitusdialogi

Nuottiviiva

Vanha Oletusviiva on korvattu uudella nimellä Nuottiviiva. Ei vaikutusta muuhun kuin nimeen.

Avaa

Avaa tallennetun pituusleikkausikkunan nuottiviivan. Tallennettu nuottiviiva ei sisällä mittaustiedoston pisteitä, mittaustiedosto tulee lukea pääikkunaan.

Tallenna

Tallentaa nuotituksen pituusleikkausikkunan nuottiviivan eli .pi.tdw-tiedoston.

Tiedosto nimetään automaattisesti nuotituksessa käytetyn mittaustiedoston nimen mukaan ja lisätään _notes.pi.tdw. Tallennetaan oletuksena samaan hakemistoon mistä nuotituksen mittaustiedosto on luettu.

Tiedosto ei sisällä mitattuja pisteitä, ainoastaan siirto -ja nosto nuottiviivan.

Nuotituksen tulostiedosto

Pituusmittaraiteen nuotituksen tulostiedosto nimetään mittaustiedoston nimen mukaan ja loppuun lisätään _notes.txt

Otsikkotiedot tulee projektin asetuksista sekä suoraan laskennasta. Myöhemmin on nuotitus_2025.hdr -tiedostosta lisää.

Tulostiedostossa on ensimmäisenä elementti, geometrian sisäinen paalu, ratapaalu (VR kilometri), siirto ja nostoarvot, geometrian elementtien muutoskohtien parametrit sekä mittaustiedoston kommentti.

HUOM! Kallistuksen parametri on muutettu H → D

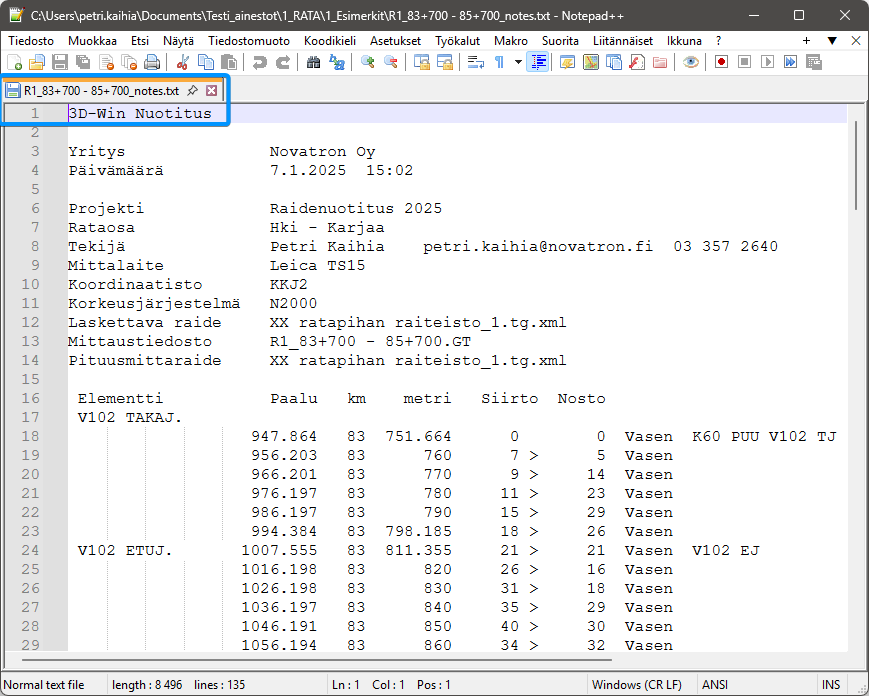

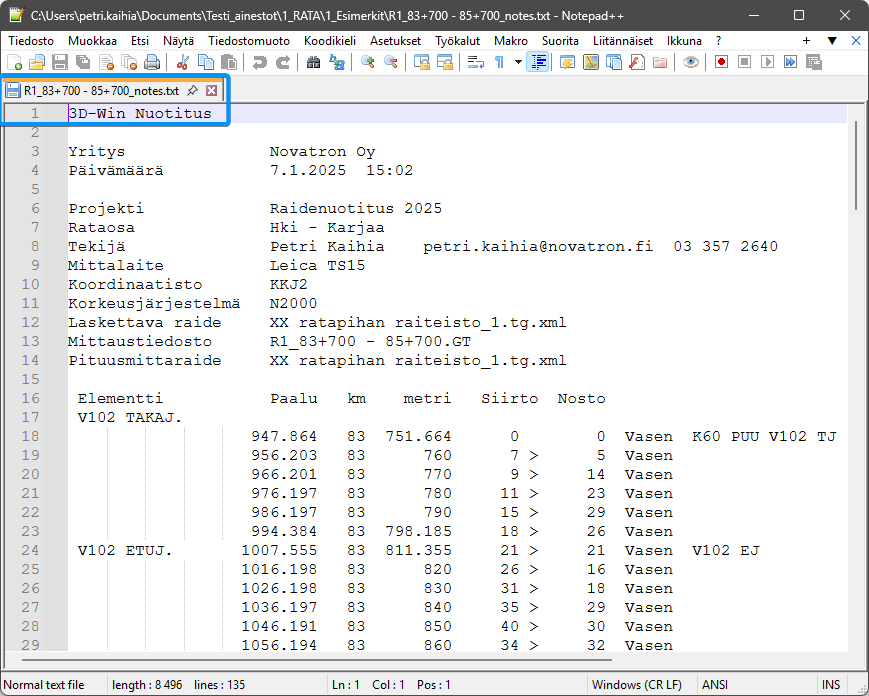

Pituusmittaraide:

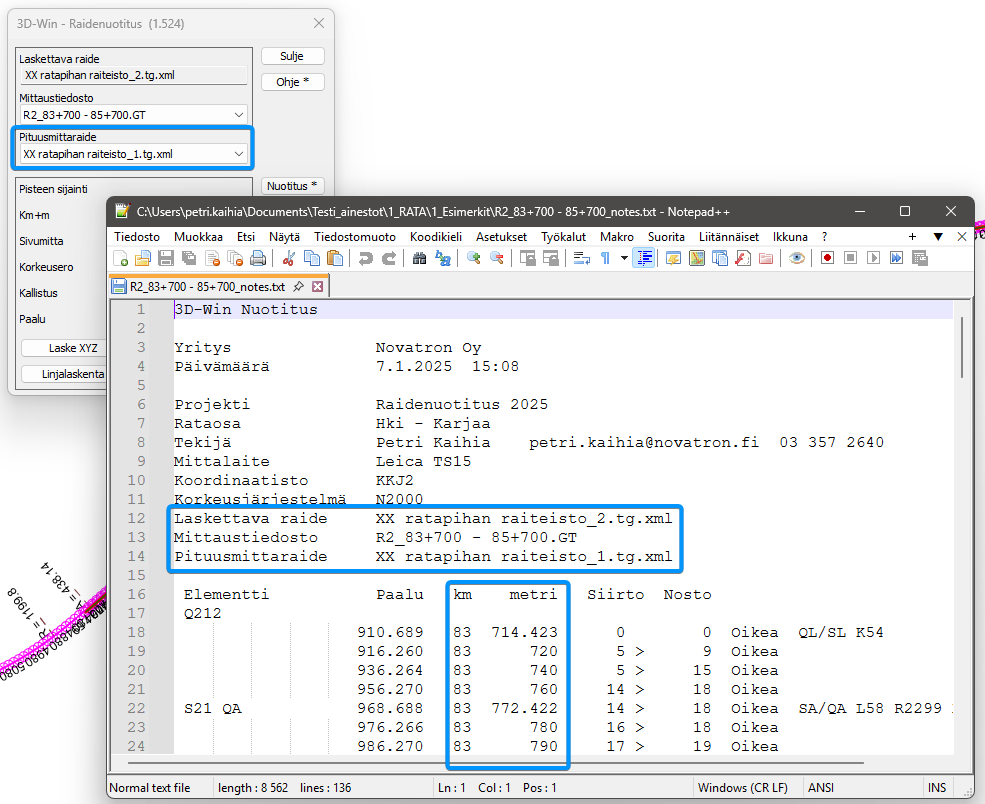

Sivuraiteen tulostiedostossa on geometrian sisäinen paalu ja ratapaalu mikäli pituusmittaraide on ollut laskennassa käytettävissä.

Sivuraide:

Sivuraiteen tulostiedosto, mikäli laskennassa ei ole ollut pituusmittaraidetta. Näytetään vain geometrian sisäinen paalutus, ratapaalut on nolla-arvoilla.

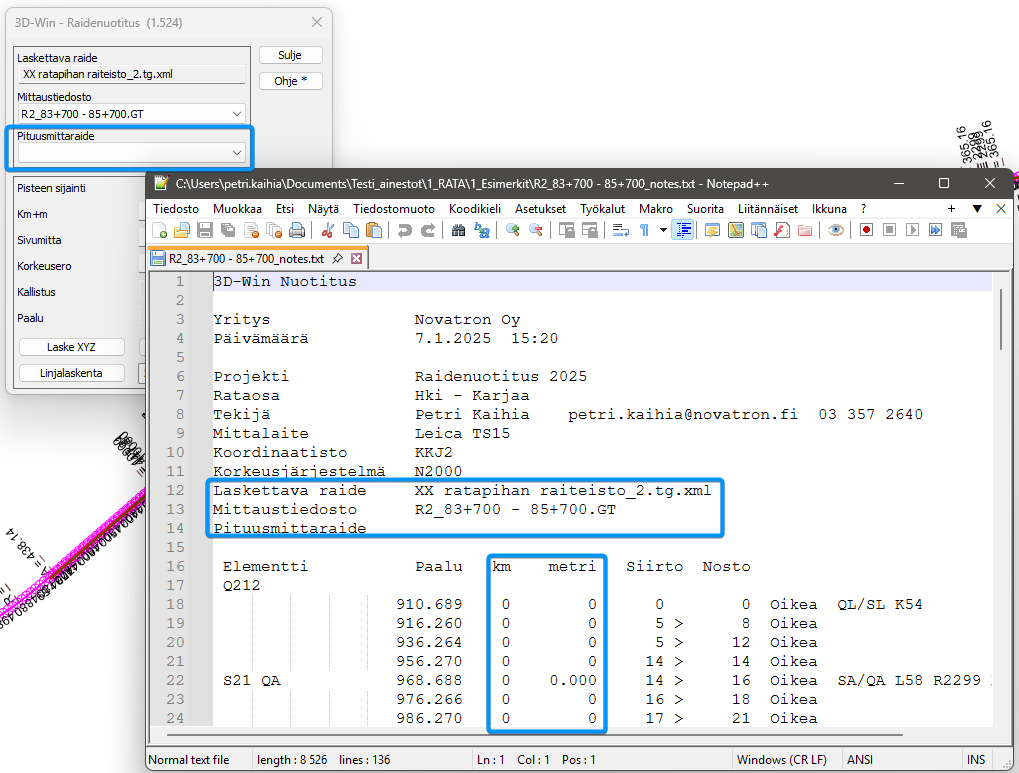

Sivuraide ilman pituusmittaraidetta laskennassa:

Tulostiedoston otsikkotiedot

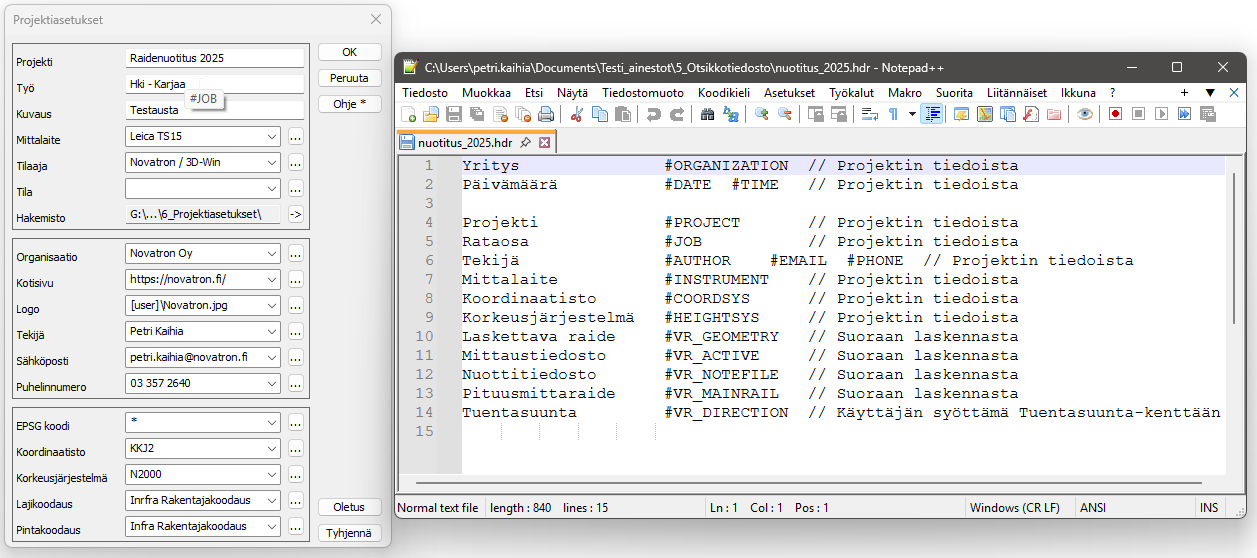

Uusi nuotitus_2025.hdr otsikon tiedot haetaan projektiasetuksista sekä suoraan laskennasta. Viemällä hiiren kursorin projektiasetuksen päälle näkee mikä makro on käytössä. Kuvassa esim. Työ -rivillä makro on #JOB ja nuotitus_2025.hdr tiedostossa #JOB=Rataosa

Nuotitus_2025.hdr tulee kopioida käyttäjähakemiston juureen. Vanha nuotitus.hdr toimii 3D-Win versioon 2024.2 asti.

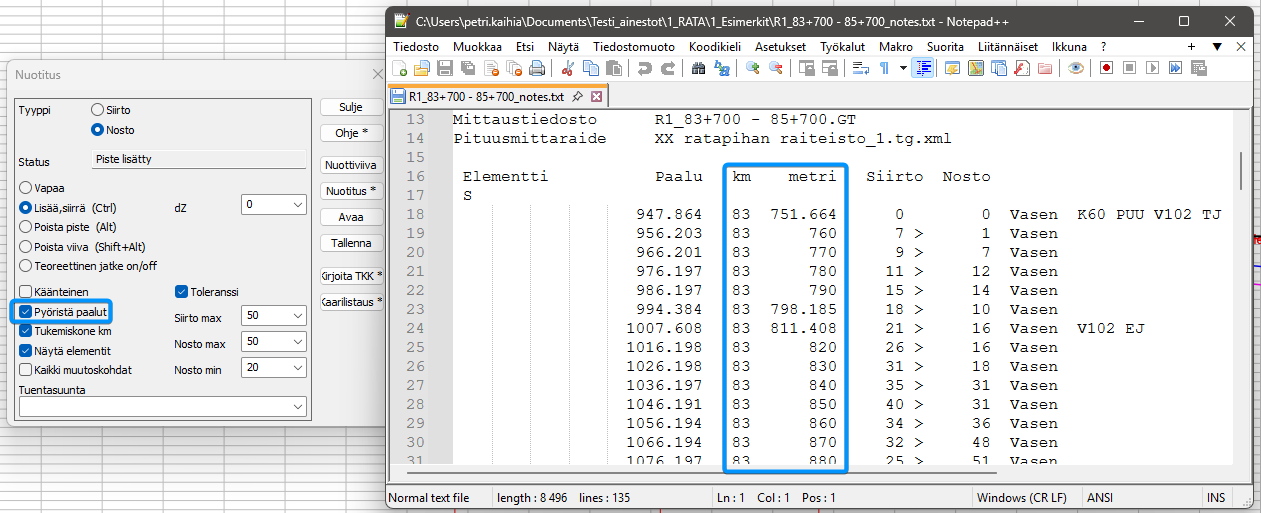

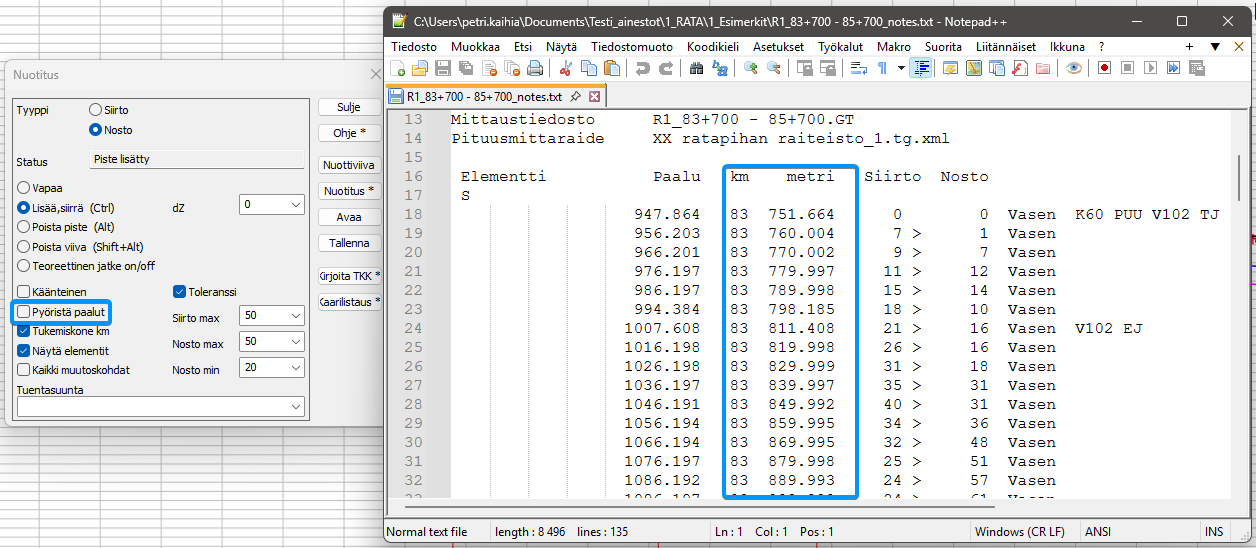

Pyöristä paalut (vaikuttaa vain ratapaaluun)

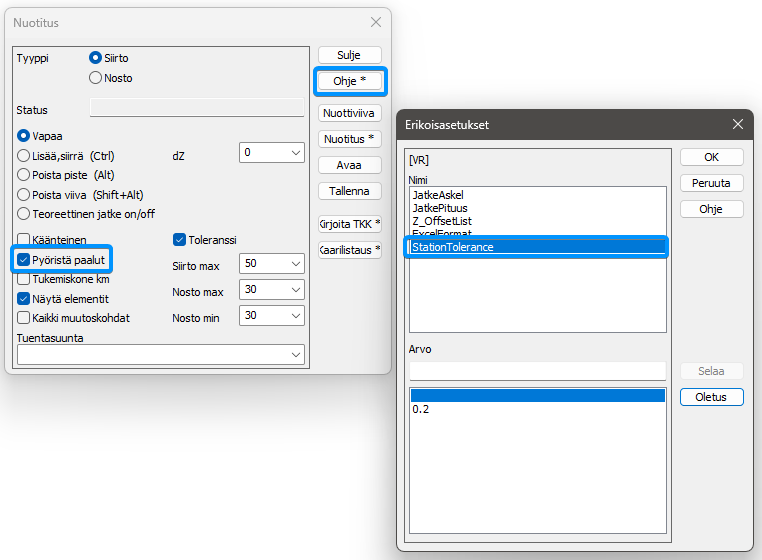

Asetus Pyöristä paalut pyöristää ratapaalun (VR km) nuotin tulostiedostoon (_notes.txt). Oletuksena asetus 0.2m, voidaan tarvittaessa muuttaa erikosasetusten kautta StationTolerance.

Mikäli mitattu piste on annetun toleranssin sisällä suhteessa geometrian ratapaalulle (VR km), kirjoitetaan tulostiedostoon pyöristetty tasapaalu ilman desimaaleja. Geometrian sisäinen paalu säilyy ennallaan.

Samoin elementin muutoskohdan paaluluku haetaan suoraan geometriasta, sisäiseen paaluun ja ratapaaluun.

Ilman asetusta kirjoitetaan mitatun pisteen laskettu ratapaalu kolmella desimaalilla.

Vaikuttaa ainoastaan nuotin tulostiedoston ratapaaluun!

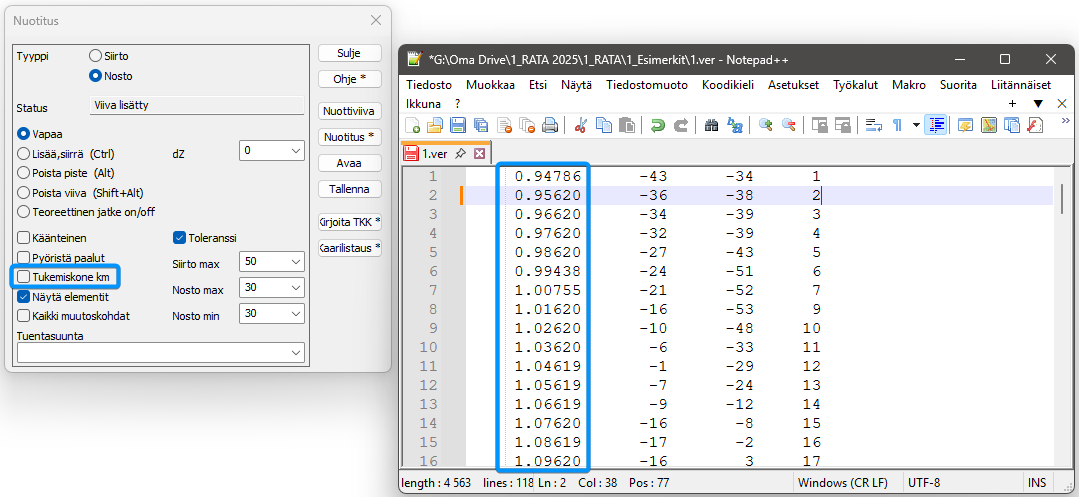

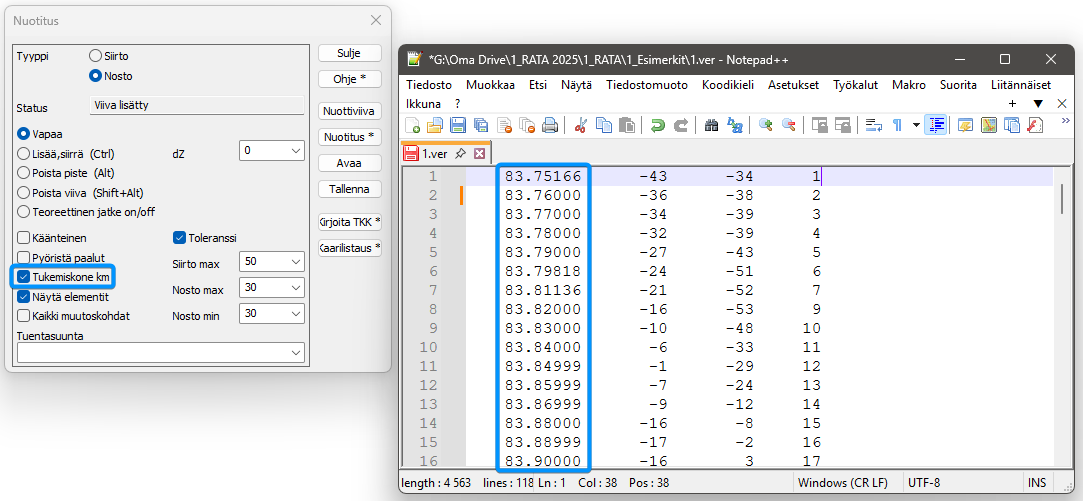

Tukemiskone km

Asetuksella määritellään kirjoitetaanko Kirjoita TTK*-toiminnolla VER-tiedostoon geometrian sisäinen paalu vai ratapaalu (VR km).

Ilman valintaa kirjoittaa aina pituusmittaraiteelle ja sivuraiteelle sisäisen paalun.

Valittuna kirjoittaa aina pituusmittaraiteelle ja sivuraiteelle ratapaalun, mikäli sivuraiteen nuotituksessa on ollut pituusmittaraide laskennassa mukana. Pyöristä paalut -asetuksella ei vaikutusta.

HUOM! Sivuraiteella ratapaalu on projisoitu pituusmittaraiteelta. Vain geometrian sisäinen paalu on todellinen matka.

Ilman valintaa kirjoittaa sisäisen paalun

Valittuna kirjoittaa ratapaalun

HUOM! Mikäli sivuraiteen nuotin laskennassa ei ole pituusmittaraidetta käytettävissä, kirjoittaa asetus Tukemiskone km ver-tiedostoon ratapaaluksi 0.000

Kaarilistaus

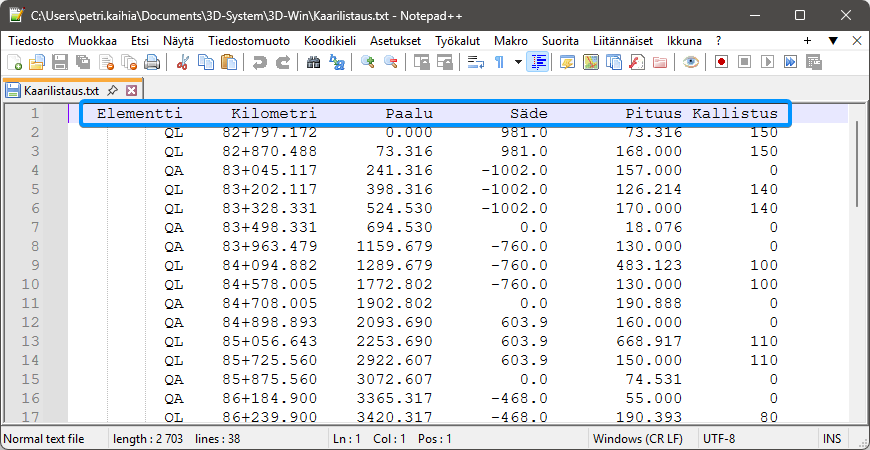

Lisätty otsikkorivi selventämään kenttien merkitystä. Toimii oikein pituusmittaraiteella.

Kallistusta ei lasketa sivuraiteelle.

• Kallistus lasketaan myös sivuraiteelle mikäli vaaka ja pystygeometria alkaa samalta paalulta.

Pituusmittaraiteen kaarilistaus

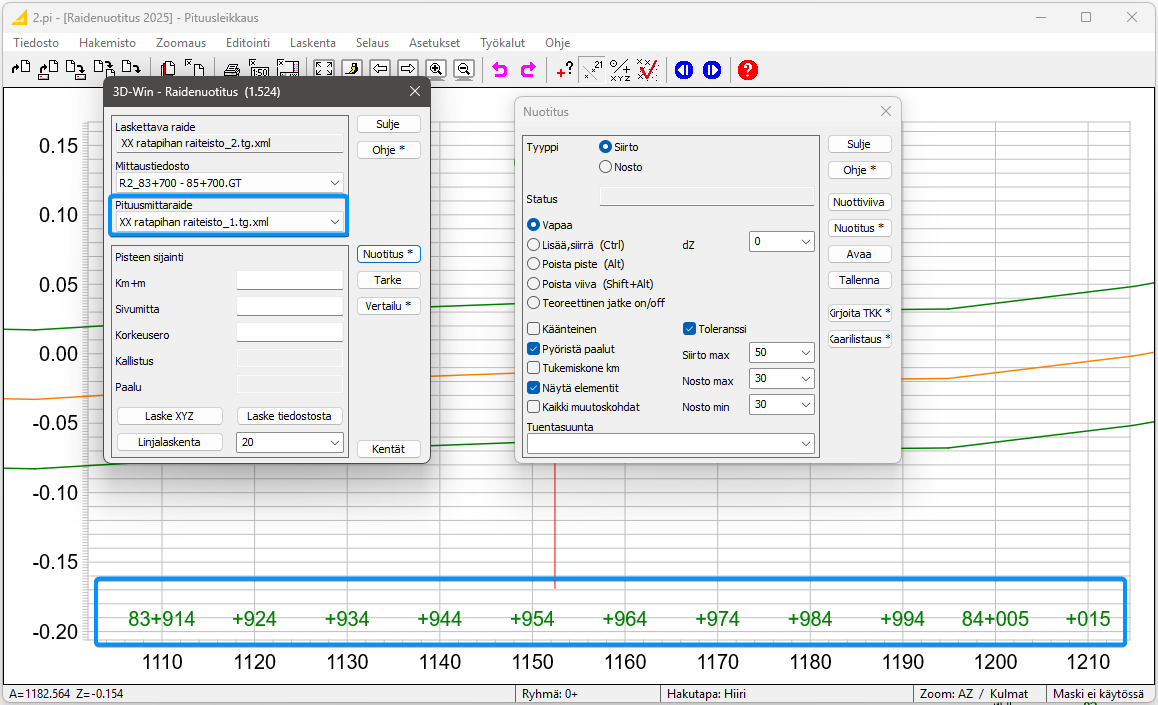

Pituusleikkausikkunan sivuraiteen ratakilometrit

Sivuraiteen nuotituksessa näytetään projisoitu ratakilometri mikäli laskennassa on mukana pituusmittaraide.

Tarke

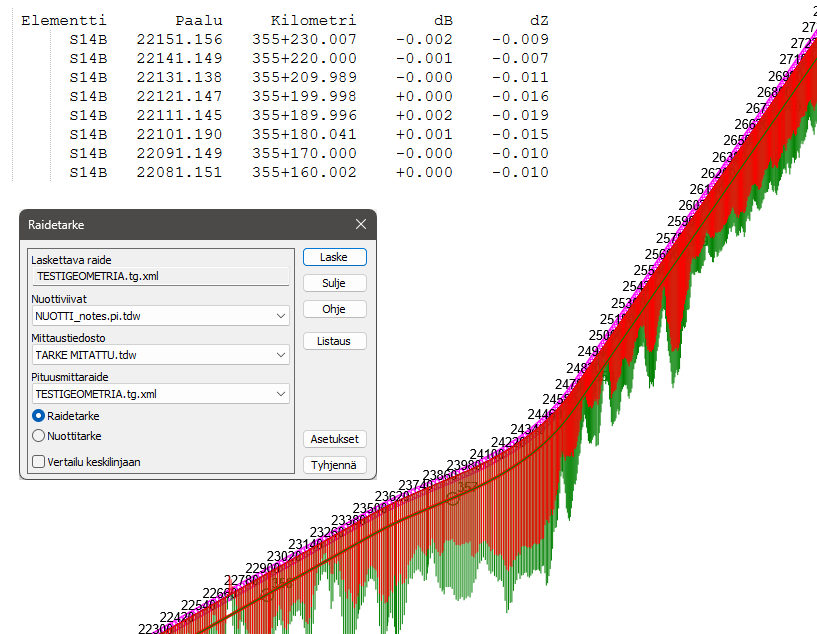

Uudella tarketoiminnolla voidaan laskea raidetarketta, eli mittaustiedostoa verrataan geometriaan sekä nuottitarketta missä mittaustiedostoa verrataan nuottiviivaan. Molemmista saadaan tuloslistaus sekä tarvittaessa voidaan esittää visuaalisesti tarkemiattausasetusten avulla erovektoreina.

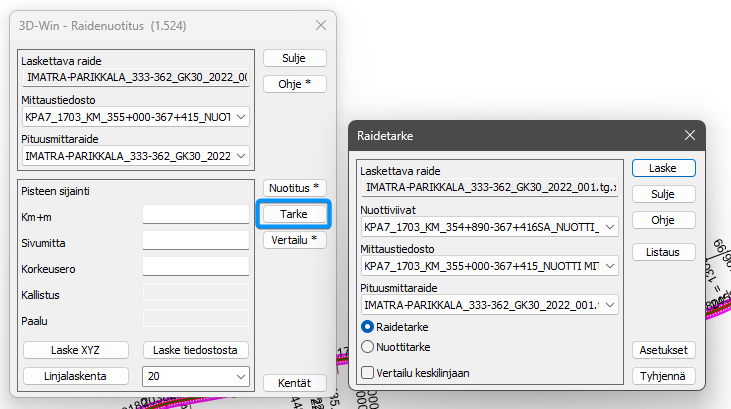

Geometria, mittaustiedosto ja nuottiviiva luetaan 3D-Winin pääikkunaan (ei pituusleikkausikkunaan), avataan Raidenuotitus-dialogista Tarke -toiminto.

Alla on käyty uuden tarketoiminnon termit ja toiminnot läpi lyhyesti.

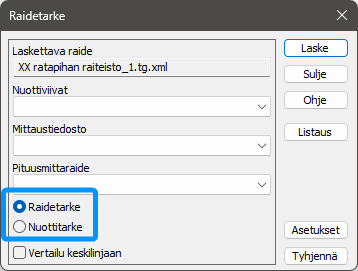

Raidetarkedialogi

Laskettava raide

Raidetarke lasketaan valittuun geometriaan. Raidenuotitusdialogin laskettava raide. Vaihdettaessa geometriaa tulee raidenuotitusdialogi sulkea, pääikkunan elementtilistasta valita aktiiviseksi haluttu geometria ja käynnisttää raidenuotitustoiminto uudelleen.

Nuottiviivat

Nuotitusikkunassa tallennettu nuottiviiva. Tiedoston loppu on nimeltään _notes.pi.tdw

Alasvetovalikko näyttää kaikki pääikkunan elementtilistan nuottiviivatiedostot.

Tähän tiedostoon verrataan tukemisen jälkeen suoritettua tarkemittausta. Saadaan Nuottitarke.

Mittaustiedosto

Valittua mittaustiedostoa verrataan joko raidetarkkeeseen tai nuottitarkkeessa.

Alasvetovalikko näyttää kaikki pääikkunan elementtilistan mittaustiedostot.

Pituusmittaraide

Laskettaessa tarketta sivuraiteelle voidaan valitulla pituusmittaraiteella laskettaa tuloslistauksiin ratakilometri.

Alasvetovalikko näyttää kaikki pääikkunan geometriatiedostot.

Raidetarke

Raidetarkkeella lasketaan valitun mittaustiedoston ja laskettavan raiteen suhteen. Raidetarke laskee mitatun pisteen eromitat laskettavaan raiteeseen.

Voidaan esittää tuloslistauksena sekä tarkemittausvektoreiden avulla.

Nuottitarke

Nuottitarkkeella lasketaan valitun mittaustiedoston ja valitun nuottiviivan eromitat. Verrataan tukemisen jälkeistä tarkemittausta nuottiviivaan, jolla nuotitiedosto on laskettu.

Vaihdettaessa laskentaa raidetarkkeesta nuottitarkkeeseen (tai toisinpäin) ohjelma poistaa XYZ-eromitat laskettavasta tiedostosta.

Vertailu keskilinjaan

Ilman asetuksen valintaa lasketaan kiskon kulkupintaan nähden dB-arvot kaikissa laskennoissa.

Valittuna asetus lasketaan raiteen keskilinjasta dB-arvo.

Esimerkiksi raidetarkkeessa teoreettinen sijainti esitetään keskilinjaan 0.762 ja kiskon kulkupintaan 0.000

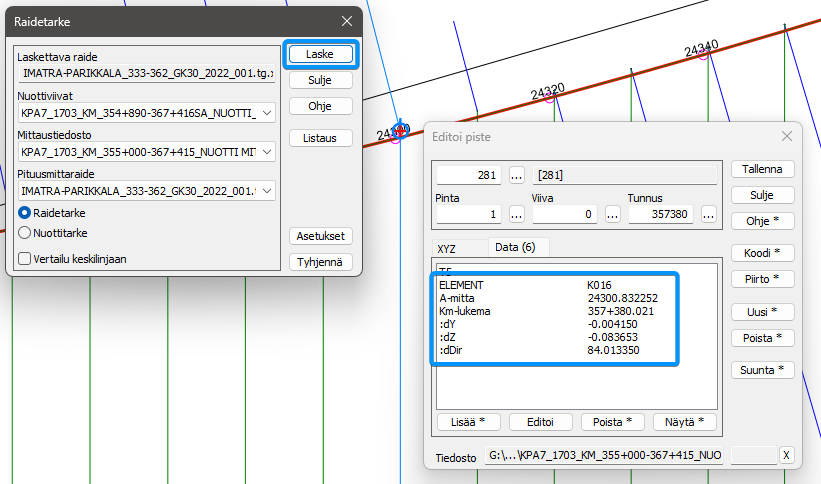

Laske (painike)

Raidetarkkeessa verrataan laskettavaan raiteeseen ja nuottitarkkeessa nuottiviivaan.

Toiminto laskee mittaustiedoston pisteille seuraavat ominaisuudet:

• ELEMENT=ELEMENT

• A-Mitta = CRD_A

• Km-lukema = VR:KM

• dy = DY

• dZ = DZ

• dDIR = DDIR

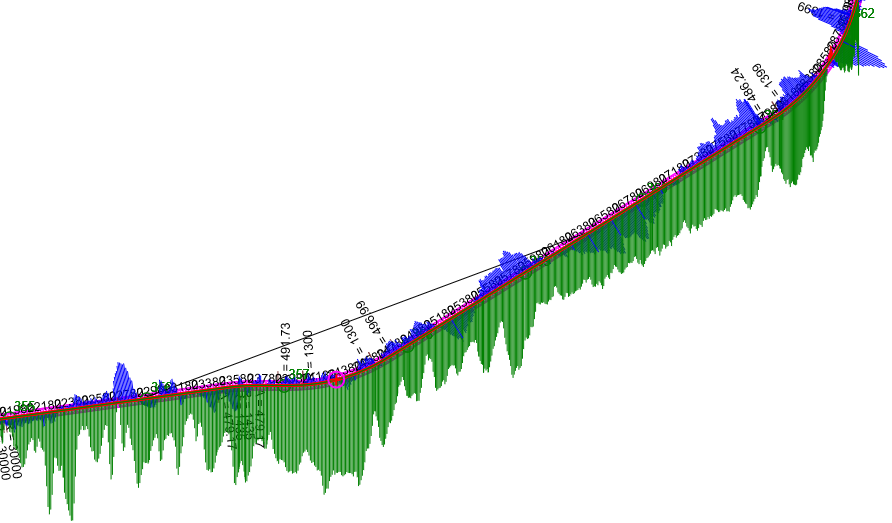

Tarkelaskennan tulokset voidaan esittää erovektoreina tarkemittausasetusten avulla.

Liitteenä on Tarke_Rail.ini tarkemittausasetukset, jolla voi kokeilla.. Lue .ini-tiedosto tarkemittausasetusten Tuonti-toiminnolla.

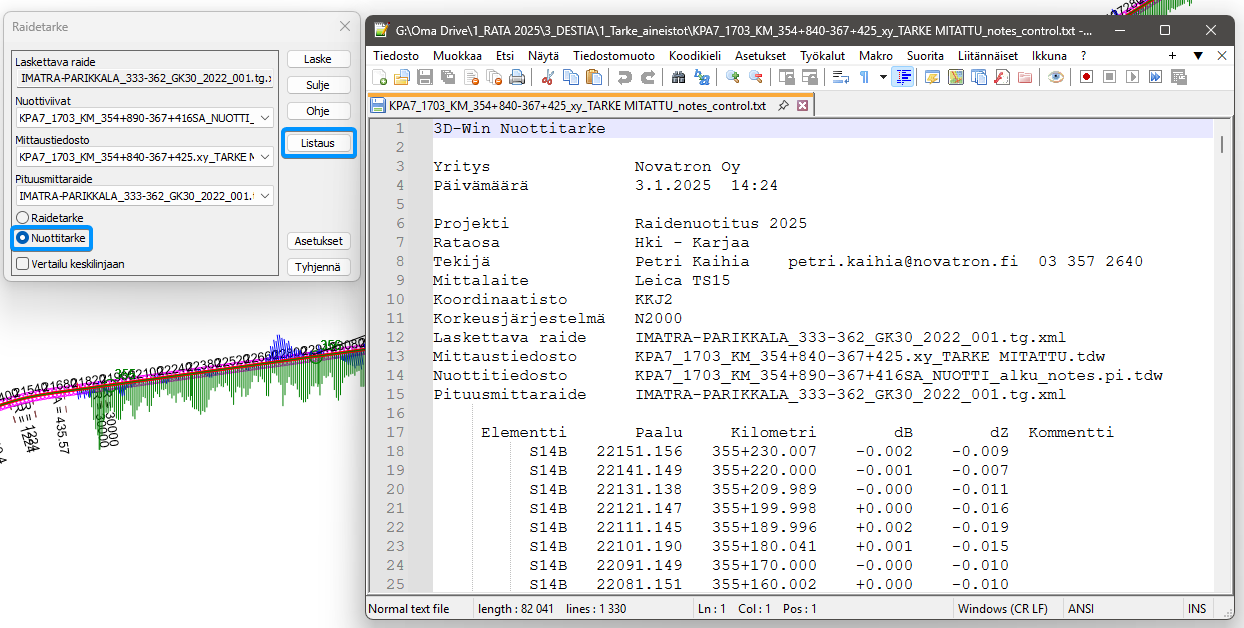

Listaus (painike)

Toiminto laskee mittaustiedoston pisteille vastaavasti ominaisuudet kuin Laske-toiminto mutta myös listaa mittaustiedoston pisteet.

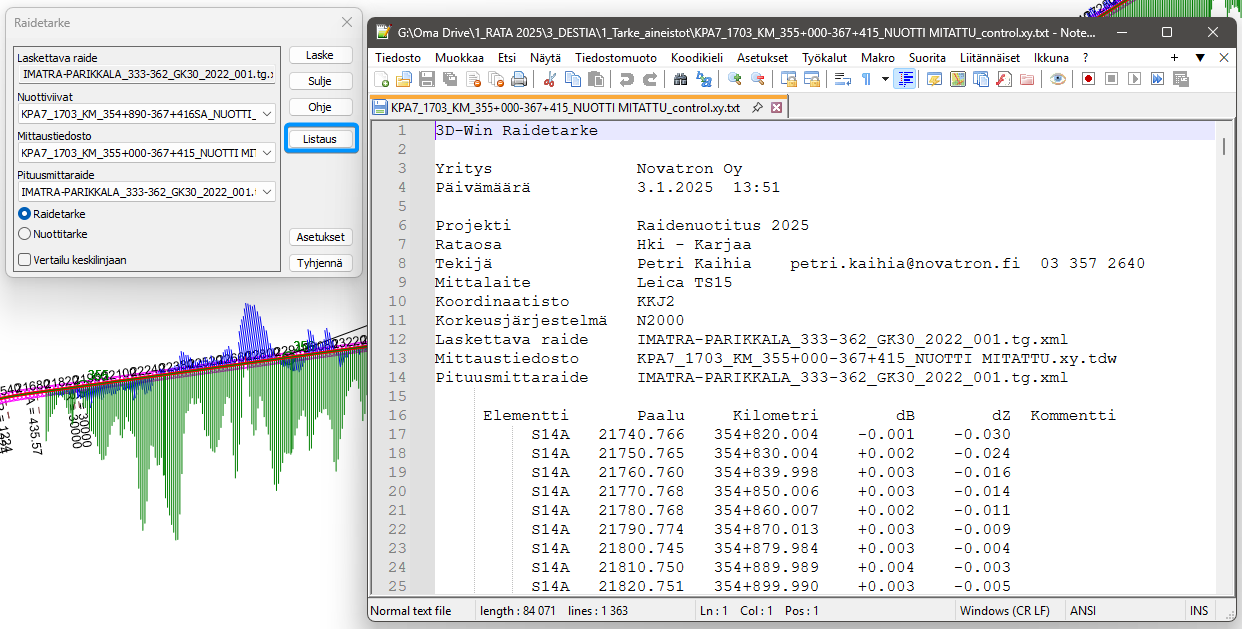

Listauksessa on geometrian elementti millä laskettava piste sijaitsee, sisäinen paalu, ratapaalu, eromitat dB ja dZ ja lopussa mittaustiedoston pisteen kommentti.

Tarkelistauksissa geometriaan tai nuottiviivaan:

• dB= positiivinen arvo kasvavaan paaluun nähden oikella puolella

• dB= negatiivinen arvo kasvaan paaluun nähden vasemmalla puolella

• dZ= positiivinen arvo on vertailtavan linjan yläpuolella

• dZ= negatiivinen arvo on vertailtavan linjan alapuolella

Raidetarke nimetään

• Mittaustiedoston nimi alkuun _control.xy.txt

Nuottitarke nimetään _notes_control.txt

• Mittaustiedoston nimi alkuun_notes_control.txt

Asetukset (painike)

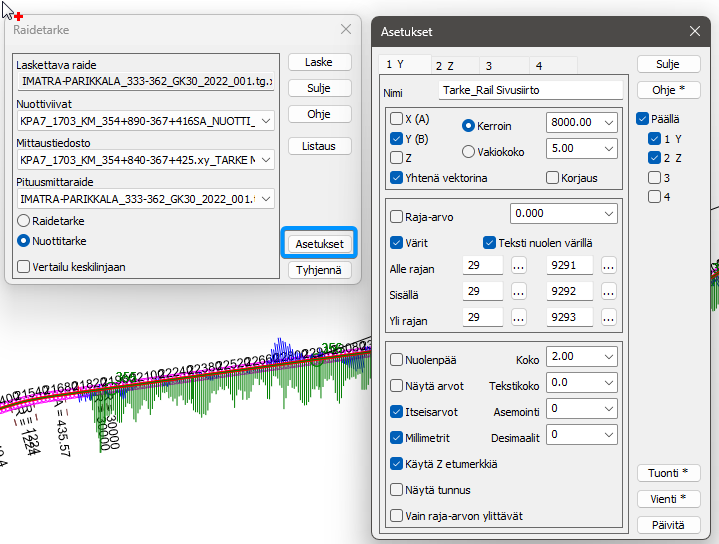

Avaa tarkemittausasetukset.

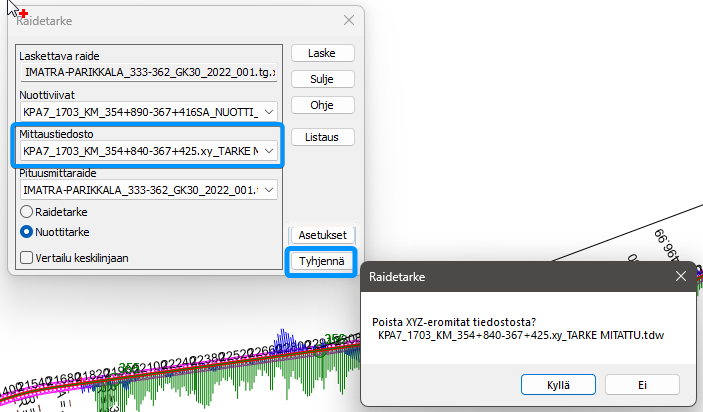

Tyhjennä (painike)

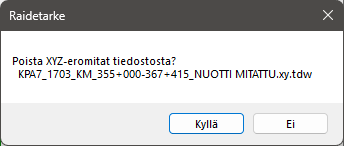

Poistaa XYZ-eromitat mittaustiedostosta.

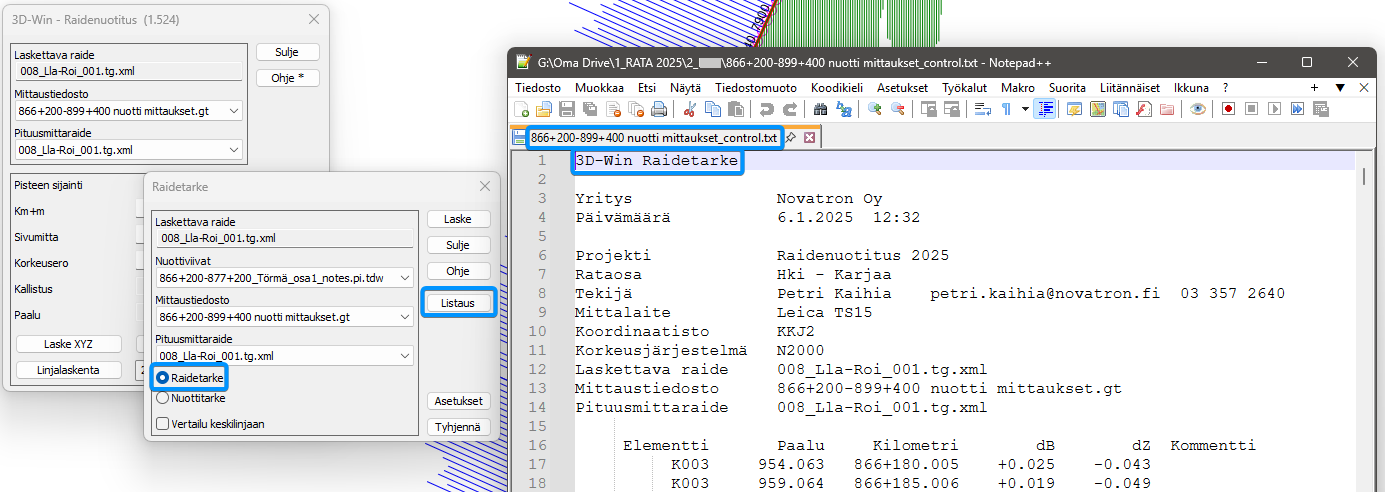

Tarketiedoston otsikkotiedot

Otsikkotiedot

Samoin kuin nuotituksen tuloslistauksessa käytetään samaa nuotitus_2025.hdr -tiedostoa.

Uusi nuotitus_2525.hdr otsikon tiedot haetaan projektiasetuksista sekä suoraan laskennasta. Viemällä hiiren kursorin projektiasetuksen päälle näkee mikä makro on käytössä. Kuvassa esim. Työ -rivillä makro on #JOB

Nuotitus_2025.hdr tulee kopioida käyttäjähakemiston juureen.

Raidetarke

Projektin tiedoista haetaan:

• Yritys, Päivämäärä, Projekti, Rataosa, Tekijä, Mittalaite, Koordinaatisto ja Korkeusjärjestelmä

Suoraan laskennasta:

• Laskettava raide, Mittaustiedosto ja Pituusmittausraide

Nuottitarke

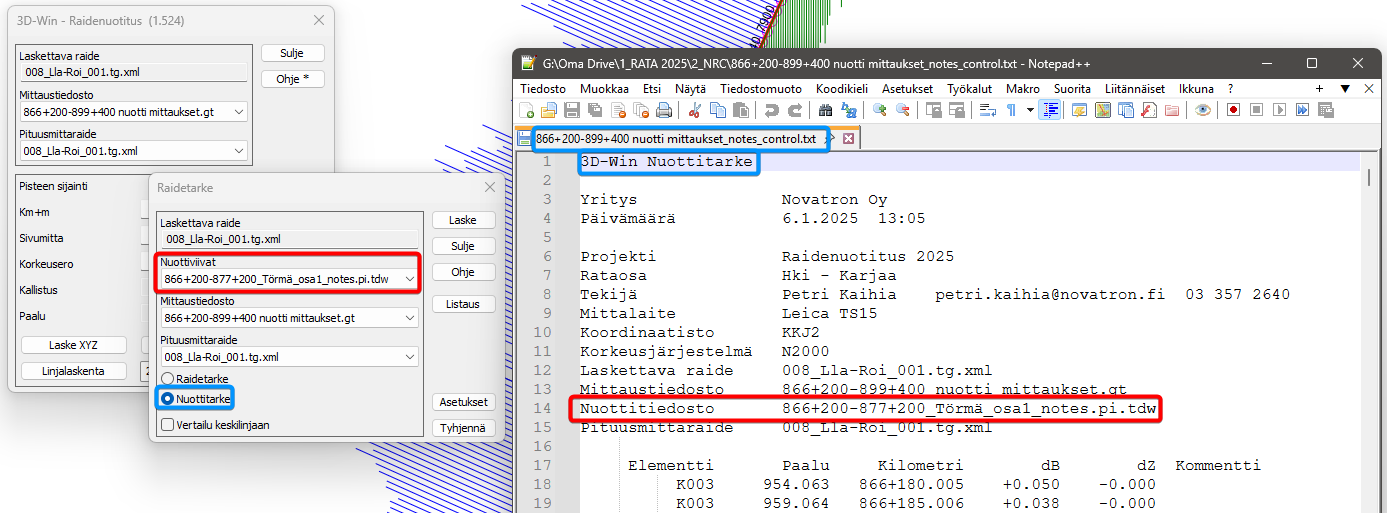

Vastaava kuin raidetarke mutta nuottitarkkeessa lisätään Nuottitiedosto

Ohjevideo nuotituksen uusista toiminnoista

Kaikki muutoksia ei ole videolla, artikkelissa käyty läpi.

Ohjevideo uudesta tarkelaskennasta
