3D-Win 6.8.0

Palvelimella olevat verkkolisenssin ajurit kannattaa päivittää työasemien ja palvelimen välisen sujuvan liikenteen varmistamiseksi. Ajuritiedosto haspusersetup.zip on ladattavissa 3D-Win Extranet sivun Materiaaleista Ajurit ja apuohjelmat



Muutokset 3D-Win -ohjelmiston versiossa 6.8.0.2 (28.3.2022)

  • Korjattu satunnainen kaatuminen viivan käännössä

  • Korjattu rasterikuvien Helmert-muunnos.

  • Kaivoviitteen materiaalin ja halkaisijan haku toimii nyt myös suoraan kaivon ominaisuuksista.

  • Korjattu ruutumassalaskennan alueiden maalaus.

  • Korjattu DGN-tekstien kulman käsittely luvussa ja kirjoituksessa.



Muutokset 3D-Win -ohjelmiston versiossa 6.8.0.1 (4.3.2022)

  • Korjattu perusohjeen ja maastomalliohjeen URL-linkit toimiviksi.

  • Korjattu ohjelman versionumero useiden eri formaattien kirjoituksessa.

  • Korjattu tiilitettyjen rasterikuvien toiminta Helmert-muunnoksessa.

  • Parannettu käännettyjen rasterikuvien reunakolmioiden värien käsittelyä.

  • Korjattu affiinisten rasterikuvien piirto ja jako osiin.

  • Korjattu system_68.dat tiedostossa oleva porakonekairauksen symboli.

  • Korjattu pilkun käyttö desimaalierottimena tekstiformaatissa.


Muutokset 3D-Win -ohjelmiston versiossa 6.8.0 (11.2.2022)

Yksityiskohtainen muutoslista

Edellisen version 6.7.2 muutokset

Seuraavan version  6.8.1 muutokset

Yleistä

  • Ohjelma on nyt Windows 11 yhteensopiva.

  • Tiedostojen tyhjentämisen sijasta valikoissa käytetään nyt termiä sulje.

  • Päivitetty Sentinel lisenssikirjastot versioon 8.3.

  • Päivitetty ODA Platform CAD-kirjastot versioon 2022.9.

Asennus

  • Uusi kooditiedosto code_68.dat

  • Uusi systeemikooditiedosto system_68.dat:

    • Lisätty koodi KAIRA:KR videoidulle kallionäytekairaukselle.

    • Lisätty koodit caruna_point ja caruna_line, Carunan GeoJSON kirjoitusta varten.

  • Uusia esimerkkitiedostoja:

    • Data/Model/Kohtisuora.xy.tdw kolmioiden kääntöön kohtisuoraan taiteviivaan nähden.

    • Data/Model/reunaviiva.xy.tdw verkon reunaviivan ulkopuolisten kolmioiden piilotukseen.

  • Päivitetty uusi 3D-Win_Maastomalliohje_68.pdf.

Piirto

  • Rasterikuvien piirto tukee nyt myös suuria kuvia. Sisäisesti kuvat jaetaan tiiliruudukkoon.

  • Pikselikohtainen läpinäkyvyys toimii RGBA-kuvien kanssa (TIFF, PNG, JP2).

  • Poistettu NoDirectDraw erikoisasetus, näytön piirto tapahtuu nyt aina DirectDrawilla.

  • Vanha NoPrint erikoisasetus on nyt No DirectDraw Print ja toimii yhä tulostuksen kanssa.

  • Lisätty Zoomausasetuksiin erikoisasetus RasterSplitLimit rasterikuvien tiiliin jakamisen raja-arvolle.

  • Rasterikuvien kiertämisessä reunoille syntyvät kolmiot ovat nyt läpinäkyviä.

  • Poistettu tuki alueiden rasterimaalukseen bmp-tiedostoilla, eivät skaalaudu järkevästi.


Tiedosto

  • Neliväriset rasterikuvat eivät enää lukemisen yhteydessa automaattisesti muutu 256-värisiksi.

  • Avaa LandXML -toiminto näyttää nyt lopuksi yhteenvedon löytyneistä virheistä ja varoituksista.

  • Otsikkotiedoston marginaalit voidaan nyt antaa erikseen joka reunalle (MAR 3 3 3 3)

  • Tiedostoelementin yhteenveto rasterikuville näyttää myös mahdollisen tiiliruudukon koon.

  • Muutoksia kuvatiedostoon:

    • Lisätty asetus kuvatiedoston luonnille ilman korkeutta.

    • Poistettu vanha Metafile-optio. Ei toimi DirectDraw-piirron kanssa.

    • Lisätty Läpinäkyvä-asetus kirjoittamaan rasterikuvat läpinäkyvällä taustalla.

  • Rasteritiedostojen kirjoittaminen ei enää merkkaa niitä editoiduksi.

  • Otsikkotiedoston LEG-määrityksessä arvo nolla jättää tyypin kokonaan pois (esim. 0/5/0 näyttää vain viivatyypit).

Hakemisto

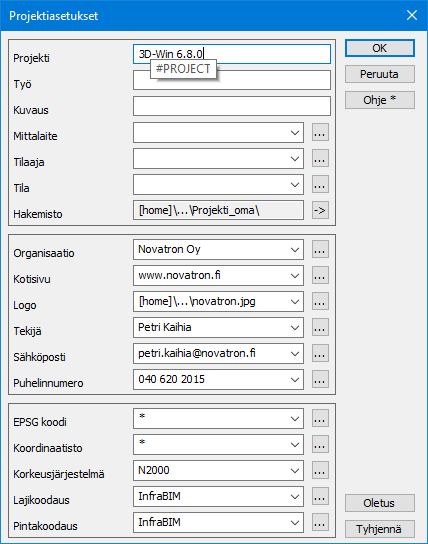

  • Hiiren vieminen projektin asetusten kenttien päälle näyttää ao. kentän makron nimen.

Projektin makron nimi.PNG

Formaatit

  • Muutoksia Text-muuntimeen:

    • Lisätty uusi asetus jättämään kaaret alkuperäiseen keskipistemuotoon kirjoitettaessa.

    • Lisätty uusi asetus sallimaan pelkkien ominaisuuksien luku ilman koordinaatteja.

  • Uusi GeoTIFF vektorimuunnin

    • Muuntimella voidaan lukea GeoTIFF -tiedostoja hajapisteiksi

    • Voidaan käyttää esimerkiksi GeoTIFF -muotoisten korkeusmallien lukemiseen


  • Muutoksia LandXML-muuntimeen:

    • Malliin kirjoitetaan mukaan ominaisuudet area2DSurf, area3DSurf, elevMax ja elevMin.

    • Tiedostojen luku hakee nyt CgPoint- ja PlanFeature-kohteille oletuspintatunnuksen ylemmän tason nimestä.

    • Korjattu hitaus joidenkin SourceData-osion sisältävien mallien kanssa.

    • PlanFeature-kohteet tunnistetaan kirjoituksessa nyt mistä tahansa yksilöivästä ominaisuudesta.

    • PlanFeature-kohteiden koodauksen kirjoittuu nyt vain infraCoding ja proprietaryInfraCoding.

      • infraCoding -ominaisuudeksi kirjoitetaan pintatunnus (T1)

      • proprietaryInfraCoding -ominaisuudeksi kirjoitetaan lajikoodi (T3)

  • Muutoksia CAD-formaatteihin:

    • DWG- ja DXF-tiedostojen tasojen nimissä olevat \U+#### määrittelyt muutetaan normaaleiksi merkeiksi.

    • DWG-luvun liian suurien koordinaattien leikkaaminen ottaa huomioon asetuksissa olevat kertoimet.

  • PNG, TIF ja JP2 kuvat luetaan ja kirjoitetaan läpinäkyvyyden kanssa.

  • Tiilitetyt rasterikuvat yhdistetään ennen kirjoittamista formaatilla.

  • Tekla kairausformaatin nimi on nyt Infra.

    • Infra kairausformaatin versioksi kirjoitetaan nyt 2.5 ja LN-rivi kirjoitetaan myös referenssilinjan puuttuessa.

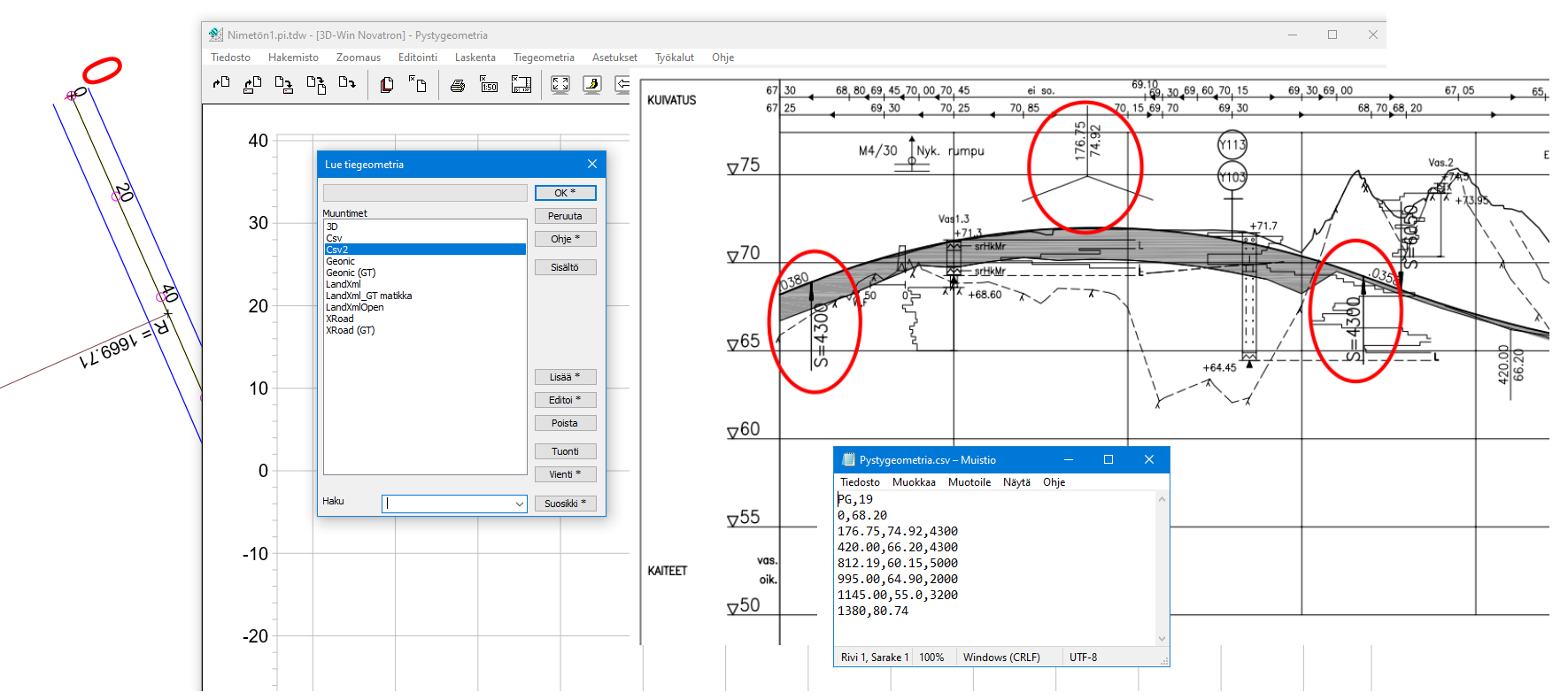

  • Lisätty uusi tiegeometriaformaatti Csv2, joka lukee pystygeometrian taitepisteinä.

  • Pituusleikkauksesta voidaan lukea Csv2-formaatissa pystygeometrian alkupaalu ja korkeus, pystytaitteiden paalu, korkeus ja kaaren säde. Säteen etumerkkiä ei tarvitse antaa.


Editointi

  • Muutoksia viivan sulkemiseen editoinnissa:

    • Uusi painike Suorakaide Suorakulmaistaa editoitavan viivan.

    • Suorakaide-painike Alt-näppäimen kanssa muuttaa viivan ympäröiväksi suorakaiteeksi.

    • Sulje viiva -painike Alt-näppäimen kanssa sulkee viivan pystysuoraan muuttamatta loppupisteen korkoa.

  • Lisätty viivan editoinnin pisteiden lisäykseen ohut apuviiva edellisestä pisteestä hiiren paikkaan.

    • Toiminto on oletuksena päällä. Saat toiminnon päälle/pois Ohje*/Erikoisasetukset → DrawSettings

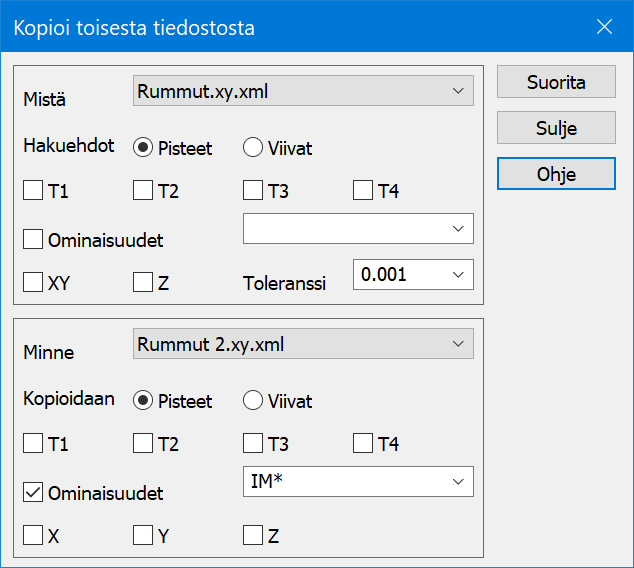

  • Uusittu ominaisuuksien kopiointi:

Ominaisuuksien kopiointi.PNG

  • Lisätty toleranssiasetus koordinaattiarvoilla hakuun.

  • Lisätty ominaisuuksien nimilista sekä hakuun että kopiointiin.

  • Uusi viivojen käsittely hakee ja kopioi viivojen ominaisuuksia.

  • Ominaisuuksien kopiointi villejä merkkejä käyttämällä

  • Voit esimerkiksi kopioida kaikki attribuutit joiden nimi alkaa "IM:" kirjoittamalla IM:*.

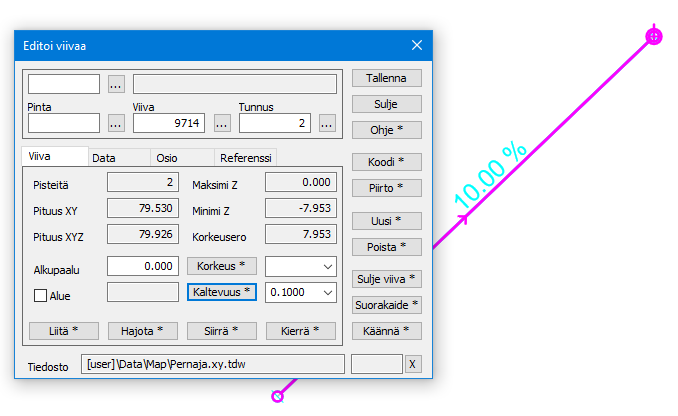

  • Lisätty viivan editointiin uusi kaltevuustoiminto:



  • Oletuksena painike laskee viivalle annetun vakiokaltevuuden pitäen aktiivisen pisteen koron paikallaan.

  • Shift-näppäimen kanssa interpoloi kaltevuuden viivan päätepisteiden välille.

  • Kaltevuus voidaan antaa suhdelukuna tai desimaalilukuna (esim. 10% kaltevuus voidaan antaa muodossa 1:10 tai 0.1).

  • Lisätty viivatyökaluihin ryhmätoiminto viivojen kaltevuudelle:

    • Oletuksena laskee viivoille annetun vakiokaltevuuden alkupisteestä lähtien.

    • Shift-näppäimen kanssa interpoloi kaltevuudet viivojen päätepisteiden välille.

Laskenta

  • Parannuksia taiteviivalaskennan ja linjalaskennan tarkkeisiin:

    • Mahdollisen REFGUID-ominaisuuden lisäksi tarkepisteelle tallennetaan myös REFLINE-ominaisuus.

    • REFLINE on taiteviivojen tapauksessa viivan numero ja tielinjan tapauksessa tiedoston nimi ilman päätettä.

    • Jos tarke lasketaan kairapisteelle, paaluluku ominaisuudesta CRD_A kopioidaan pisteen A-mitaksi.

  • Tiilitetyt rasterikuvat yhdistetään ennen koordinaatistomuunnoksia ja jaetaan takaisin tiiliin sen jälkeen.

  • Muutoksia geodeettiseen laskentaan:

    • Muutettu parametrin Taitekulma nimeksi Kaarikulma (suorien 1-2 ja 1-3 välinen kulma).

    • Lisätty uusi parametri Taitekulma XY (suorien 1-2 ja 2-3 vaakasuuntien erotus), sama kuin makro #BENDXY.

    • Lisätty uusi parametri Taitekulma XYZ (suorien 1-2 ja 2-3 avaruussuuntien erotus), sama kuin makro #BEND.

    • Parametreja XYZ-matka 13 ja Pystykulma voi nyt editoida.

Maastomalli

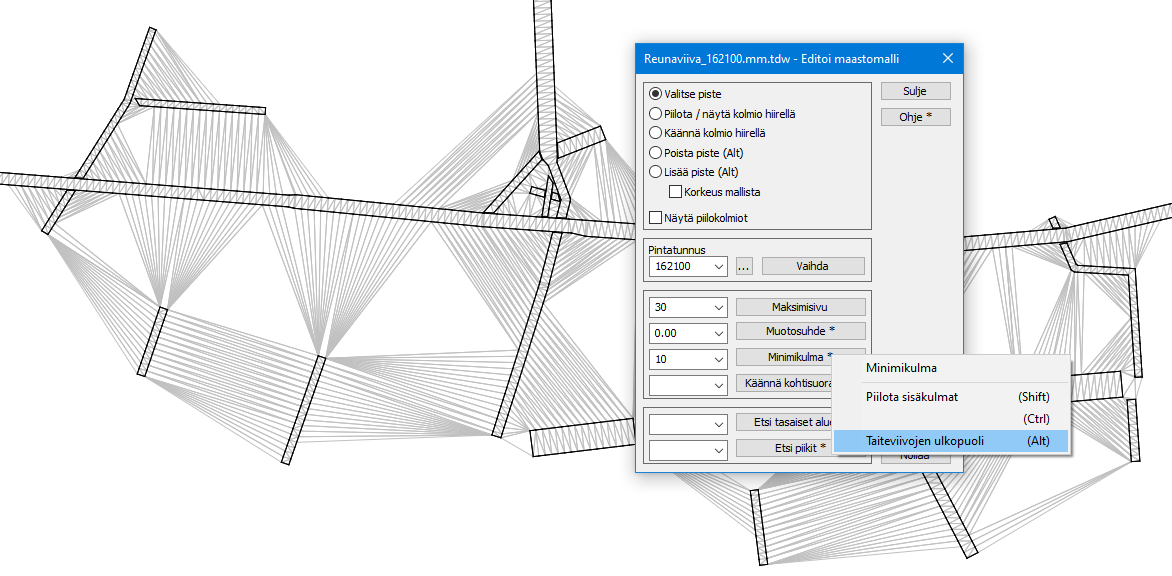

  • Mallin editoinnissa Minimikulma Alt-näppäimen kanssa piilottaa taiteviivojen ulkopuoliset kolmiot.

  • Viivojen ei tarvitse olla suljettuja (alueita), taiteviivoissa ei sallita aukkoja, muuten kaikki kolmiot voidaan piilottaa.

  • Hakemistosta Data/Model/reunaviiva.xy.tdw löytyy hyvä testiaineisto verkon reunaviivan ulkopuolisten kolmioiden piilotukseen.

Maastomallin editointi_Minimikulma-Taiteviivojen ulkopuoli.PNG

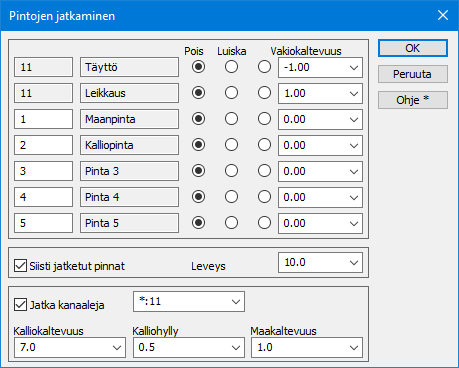

  • Poikkileikkausmassalaskennan pintojen jatko sallii nyt enemmän vapaasti valittavia pintoja.

  • Kaksi ensimmäistä pintaa on aina listalla mukana. Muut voit valita vapaasti.

Pintojen jatkaminen.PNG

Kairaus

  • Parannuksia kairapisteiden A- ja B-mittojen laskentaan:

    • Jos kairapisteille lasketaan CRD_A- tai CRD_B-ominaisuuksia, ne kopioidaan myös pisteen A- ja B-mitoiksi.

    • Referenssilinjan tunnus haetaan samoin kuin tarkkeiden REFLINE ja tallennetaan kairapisteen T2-kenttään.

  • Lisätty KR kallionäytekairauksen luku ja kirjoitus (ei vielä diagrammin piirtoa).

Asetukset

  • Kooditiedostoston skaalaus Shift-näppäimen kanssa skaalaa pintalistan.

  • Koodien ominaisuuksilla voidaan nyt määrätä myös viivasymbolin koko ja alueviivotuksen väli.

Työkalut

  • Tarkista tiedosto -aputoiminto löytää ja korjaa nyt myös piilotetut hajapisteet.

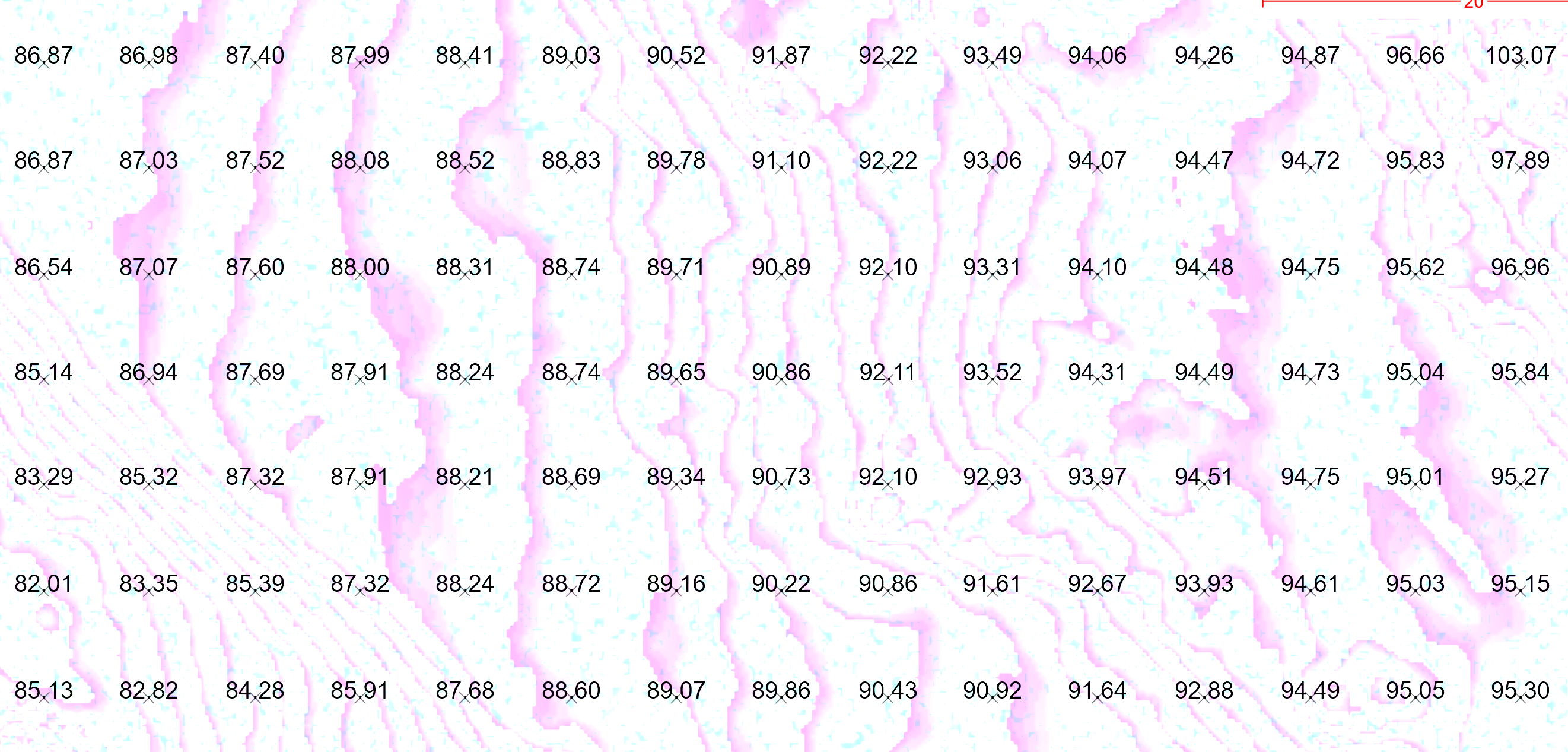

  • Lisätty uusi aputoiminto geotiff-muotoisten korkeusrasterien luomiseen maastomalleista.

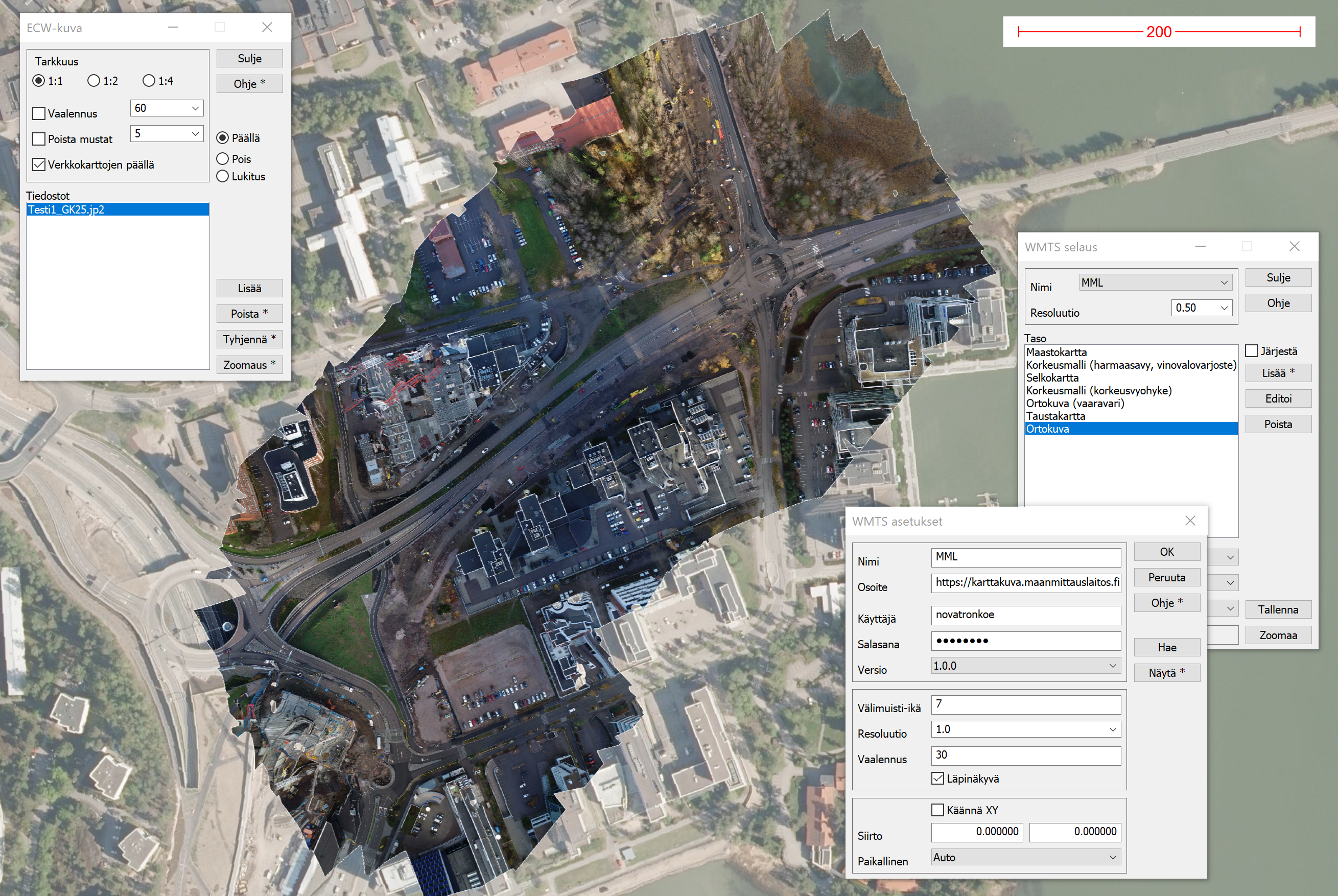

  • Parannuksia ECW-kuvien käsittelyyn:

    • Optimoitu ECW-kuvien piirtoa nopeammaksi DirectDraw-piirron kanssa.

    • Lisätty ECW-toimintoon asetus piirtämään ECW/JP2-kuvat verkkokarttojen päälle.

    • JP2-kuvat tukevat nyt läpinäkyviä alueita. ECW-kuvat eivät tue läpinäkyvyyttä.

  • Siirretty harvoin käytetty pistekorttitoiminto Muut-valikkoon.

  • Muutoksia raidenuotitukseen:

    • Lisätty kaarilistauksen desimaalien määrää kaarilla yhteen ja pituuksilla kolmeen.

  • Muutoksia verkkokarttapalveluihin:

    • WMTS-palvelun karttatiilien välimuisti on nyt AppData\Local\3D-System\3D-Win\Cache -hakemistossa.

    • Lisätty WMS- ja WMTS-palveluihin asetus haetun kuvan läpinäkyvyydelle.

  • Pintojen väliset tarkkeet -aputoiminto osaa nyt laskea tarkkeet muillekin kuin pinnan 9 karttapisteiile.

  • Uusi Xsite Manage yhteys

    • Toiminto testikäytössä kehitys-  ja ylläpitosopimusasiakkailla.

    • 3D-Winin yhdistäminen Xsite Manage -palveluun

    • Työmaiden tiedostojen selaaminen

    • Tiedostojen lataaminen Xsite Managesta

    • Tiedostojen lähettäminen Xsite Manageen

    • Toteumapisteiden lataaminen Xsite Managesta

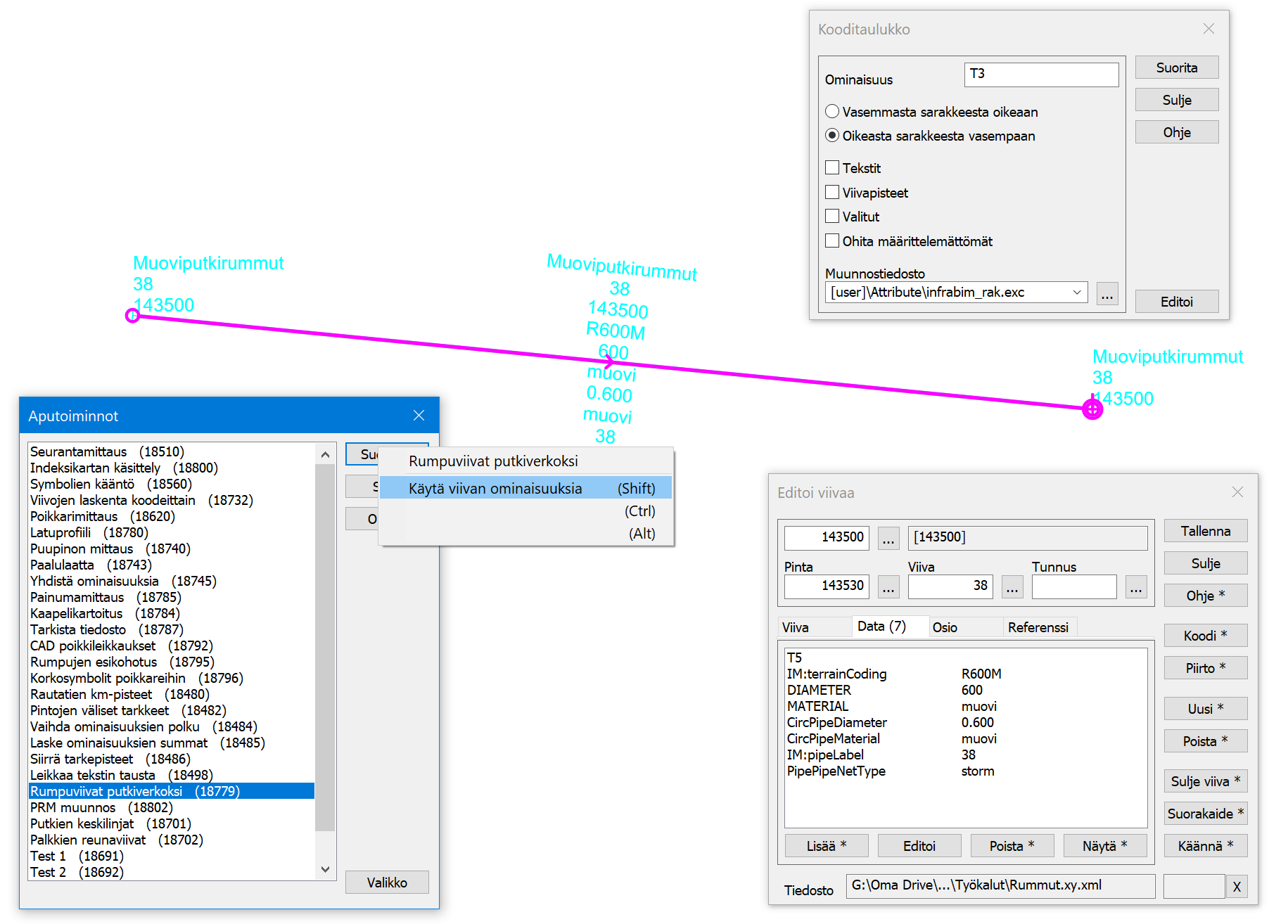

  • Muutoksia Rumpuviivat putkiverkoksi -aputoimintoon:

    • Shift-näppäimen kanssa toiminto ei kysy ominaisuuksia, vaan käyttää viivoilla jo olevia.

    • Numeroi kaikki luodut pisteet, jotta automaattinen numerointi ei sotke putkiverkon linkityksiä.

    • Syntyneen tulostiedoston voi kirjoittaa InfraModel-määrittelyn mukaisena putkiverkkona LandXML-muuntimella.

Rumpuviivat putkiverkoksi.PNG

Ikkuna

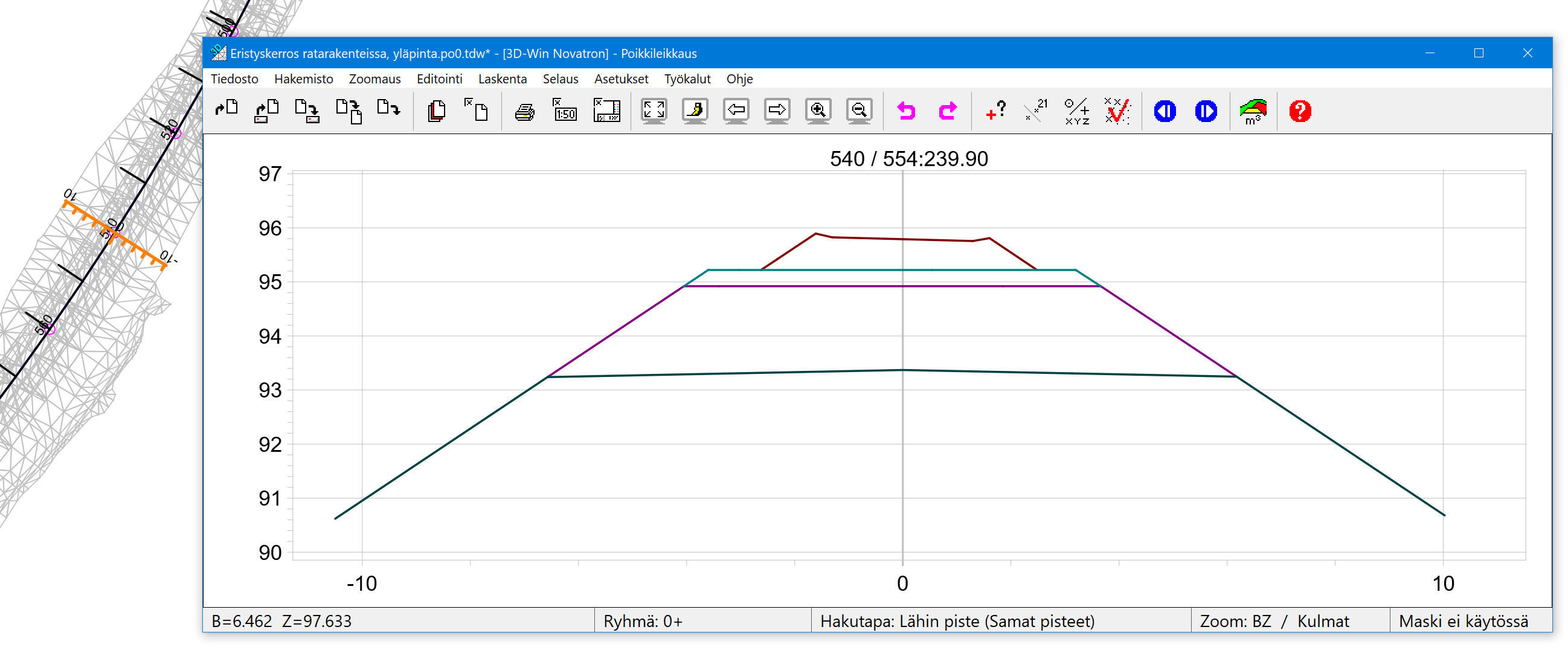

  • Poikkileikkausikkuna osaa nyt näyttää raidegeometrioiden kilometripaalut:

    • Vaatii uuden laskentalinjan tekemisen, jotta paalu siirtyy geometriasta poikkileikkaukseen.
