3D-Win 2025.1

Palvelimella olevat verkkolisenssin ajurit kannattaa päivittää työasemien ja palvelimen välisen sujuvan liikenteen varmistamiseksi. Ajuritiedosto haspusersetup.zip on ladattavissa 3D-Win Extranet sivun Materiaaleista Ajurit ja apuohjelmat


Muutokset 3D-Win -ohjelmiston versiossa 2025.1 (2.6.2025)

Yksityiskohtainen muutoslista 2025.1

Edellisen version 2025.0 muutokset


Yleistä

  • Päivitetty ohjelman asentama Sentinel lisenssiajuri versioon 10.0:

    • Korjaa asennusongelmat joidenkin tietoturvaohjelmistojen kanssa.

  • Lisätty tuki EPSG:10774 koordinaattijärjestelmälle eli TM35FIN(EN)+N2000 yhdistelmälle.


Formaatit

LandXML/InfraModel

  • Putkiverkko - Vesihuollon varusteet:

    • Lisätty puuttuneet InfraModel 4.1 IM_struct-ominaisuudet equipmentCodeDesc ja equipmentCodeSource.

  • Lisätty InfraModel-vektorimuuntimeen uusi LandXML 1.2 kategoriat -optio jaottelemeen kohteet pinnoittain.

    • Jos pisteeltä tai viivalta löytyy COMMENT- tai DESCRIPTION-ominaisuus, se kirjoitetaan CgPoint tai PlanFeature desc-ominaisuuteen.

  • InfraModel-muuntimen kirjoitusoption valinta toimii nyt myös hiiren tuplaklikauksella.

  • Klotoidien luvussa liian isot kaarresäteet (1000000+) käsitellään äärettömyytenä (INF) eli käytännössä suorana.


Editointi

Viivan kopiointi

(Editointi - Viivat - Kopioi)

  • Lisätty viivan kopiointiin uusi menetelmä Sivumitta ja korkeustaso.

    • Kopioi viivan sivulle käyttäen sivumittaa ja korkeustasoa.

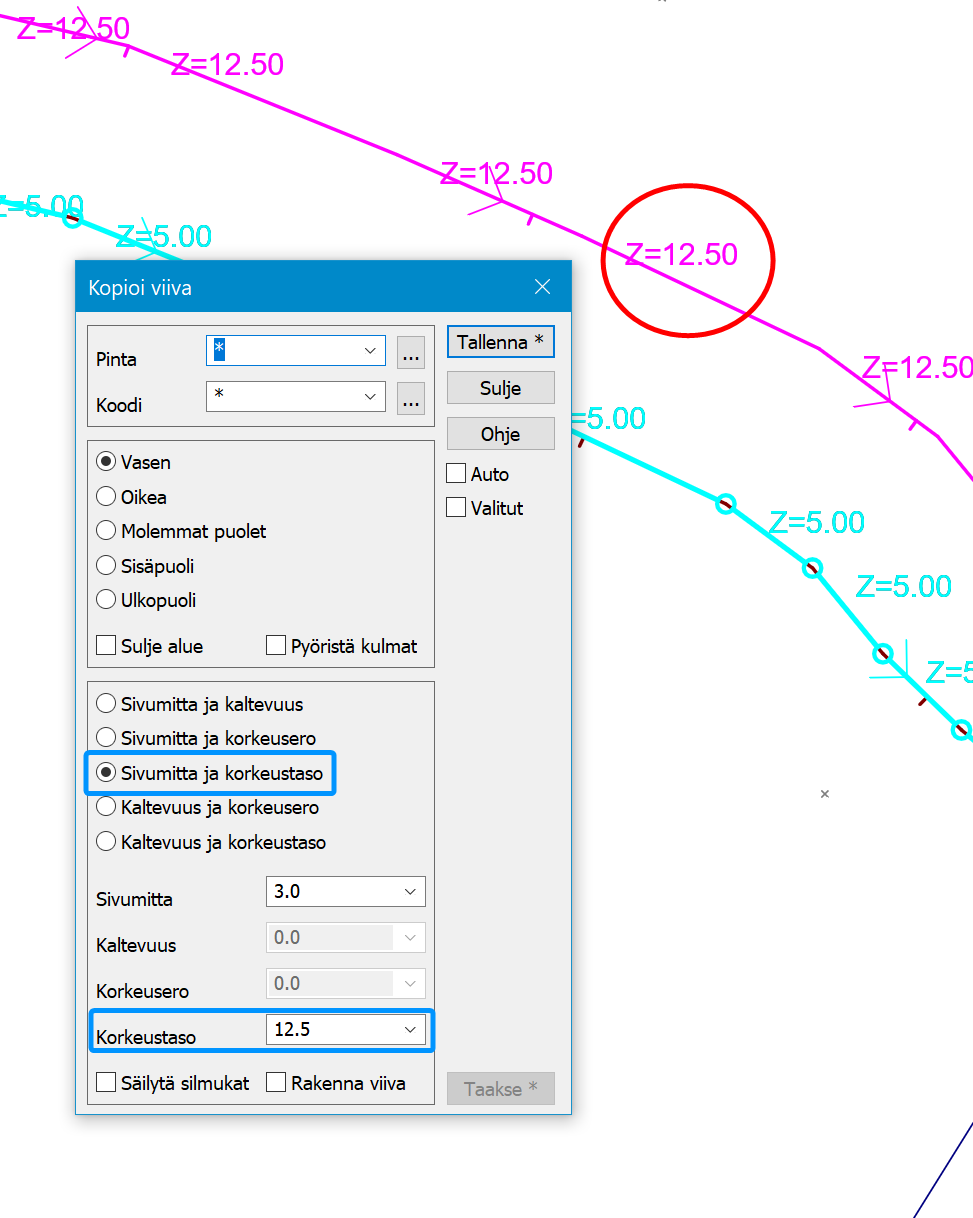

Viivan kopiointi.png
Kopioidaan viiva 3m sivumitalla korkeustasolle 12.5m.


Trimmaa / jatka viivaa

(Editointi - Viivat - Trimmaa / jatka viivaa)

  • Lisätty Trimmaustoimintoon painike kääntämään rajaavan viivan kulkusuunta:

    • Rajaavalle viivalle piirretään aina automaattisesti suuntanuolet.

    • Vaikuttaa käytettyyn leikkauspisteeseen joissain tapauksissa, kun mahdollisia leikkauspisteitä on useita.

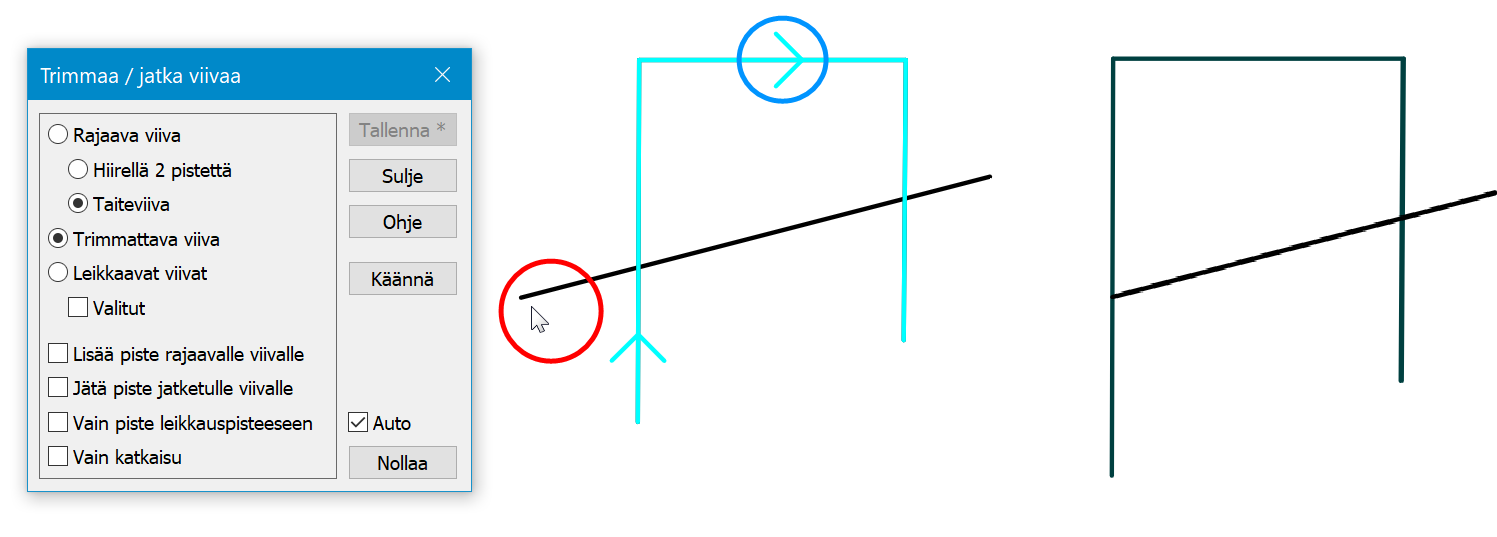

Rajaavan viivan kulkusuunta vasemmalta oikealle, trimmattava viiva katkaistaan rajaavan viivan ensimmäisessä leikkauspisteessä kulkusuuntaan nähden.

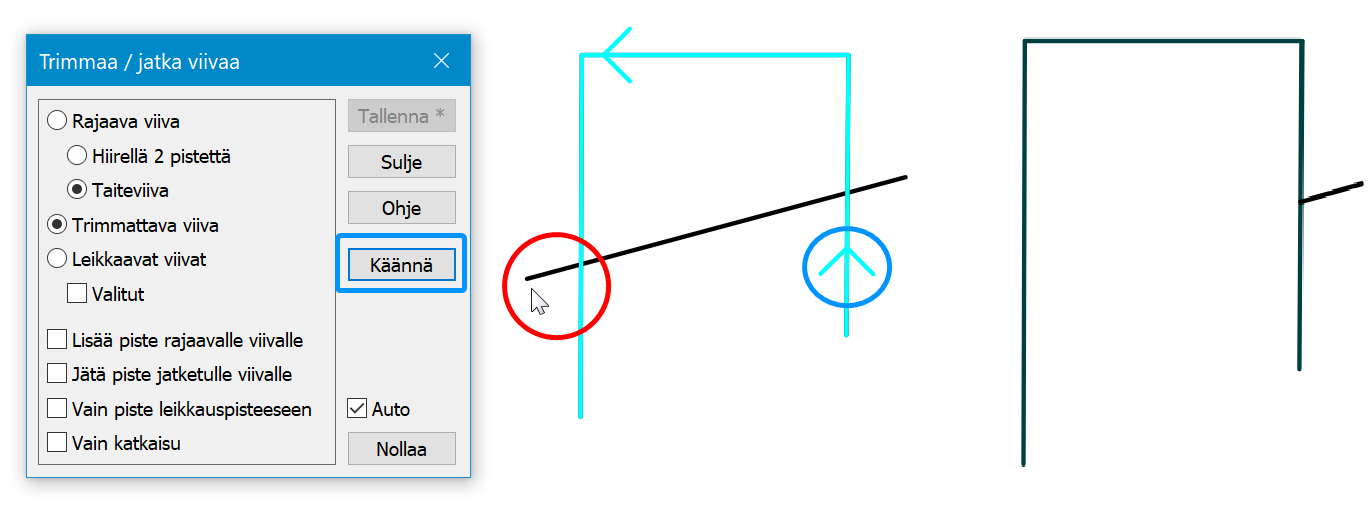

Käännä -painikkeella käännetään rajaavan viivan kulkusuunta oikealta vasemmalle, trimmattava viiva katkaistaan taas rajaavan viivan ensimmäisessä leikkauspisteessä kulkusuuntaan nähden.


Maastomalli

Kopioi viiva malliin

(Maastomalli - Muut - Kopioi viiva malliin)

  • Viivan kopioinnissa malliin voidaan nyt antaa tihennys erikseen alkuperäiselle viivalle.

  • Sekä malliin kopioitavan että alkuperäisen viivan pisteväliä voidaan tihentää erikseen. Jos arvo on nolla, ei tihennystä tehdä.

  • Tihennys tehdään tasavälein kullekin viivaosiolle pyöristäen annettu mitta alaspäin. Tiheämmällä pistevälillä kopio seuraa tarkemmin mallin pintaa.

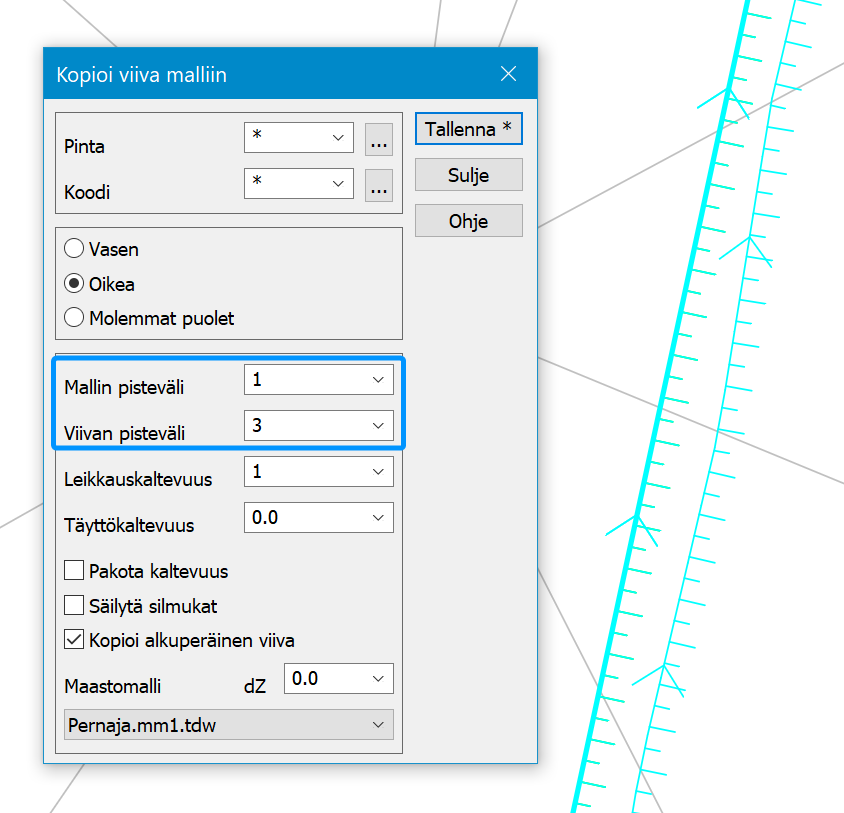

Kopioi viiva malliin.png

Aputoiminnot - Viivojen leikkaus mallin kanssa

(Maastomalli - Aputoiminnot- Viivojen leikkaus mallin kanssa)

  • Lisätty uusi maastomallin aputoiminto viivojen leikkaukseen:

    • Oletuksena luo aktiivisen tiedoston taiteviivoihin leikkauspisteet elementtilistan viimeisen mallin kanssa.

    • Shift-näppäimen kanssa lisäksi katkaisee viivat leikkauspisteistä.

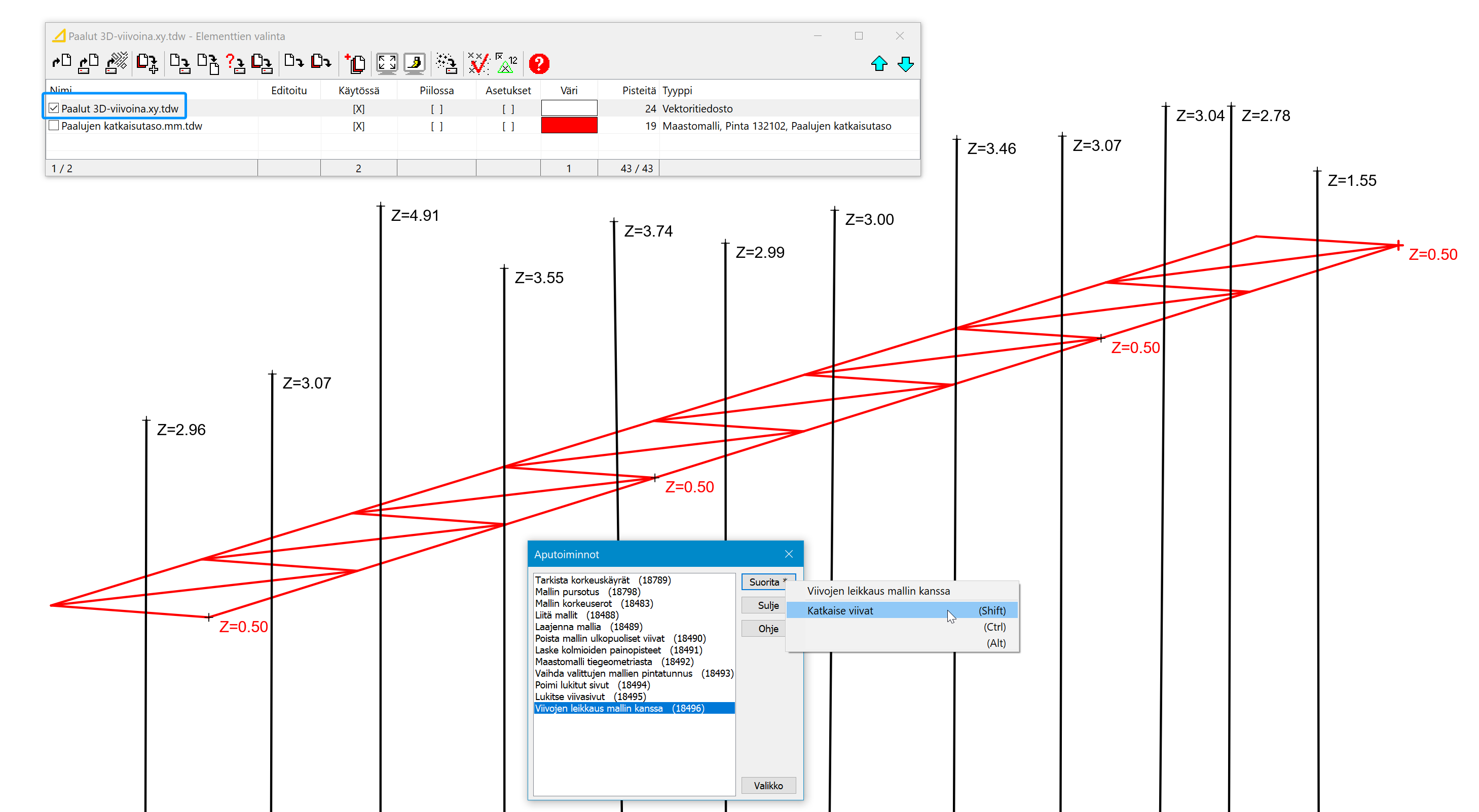

Viivojen leikkaus mallin kanssa.png
Elementtilistan mallin Z-korkeus on 0.5m, aktiivisen vektoritiedoston viivat katkaistaan mallin ja viivan leikkauspisteestä. Pelkkä Suorita-toiminto lisää vain leikkauspisteen viivalle. Mikäli malleja on useampia elementtilistassa, käytetään elementtilistan alimpana olevaa mallia.

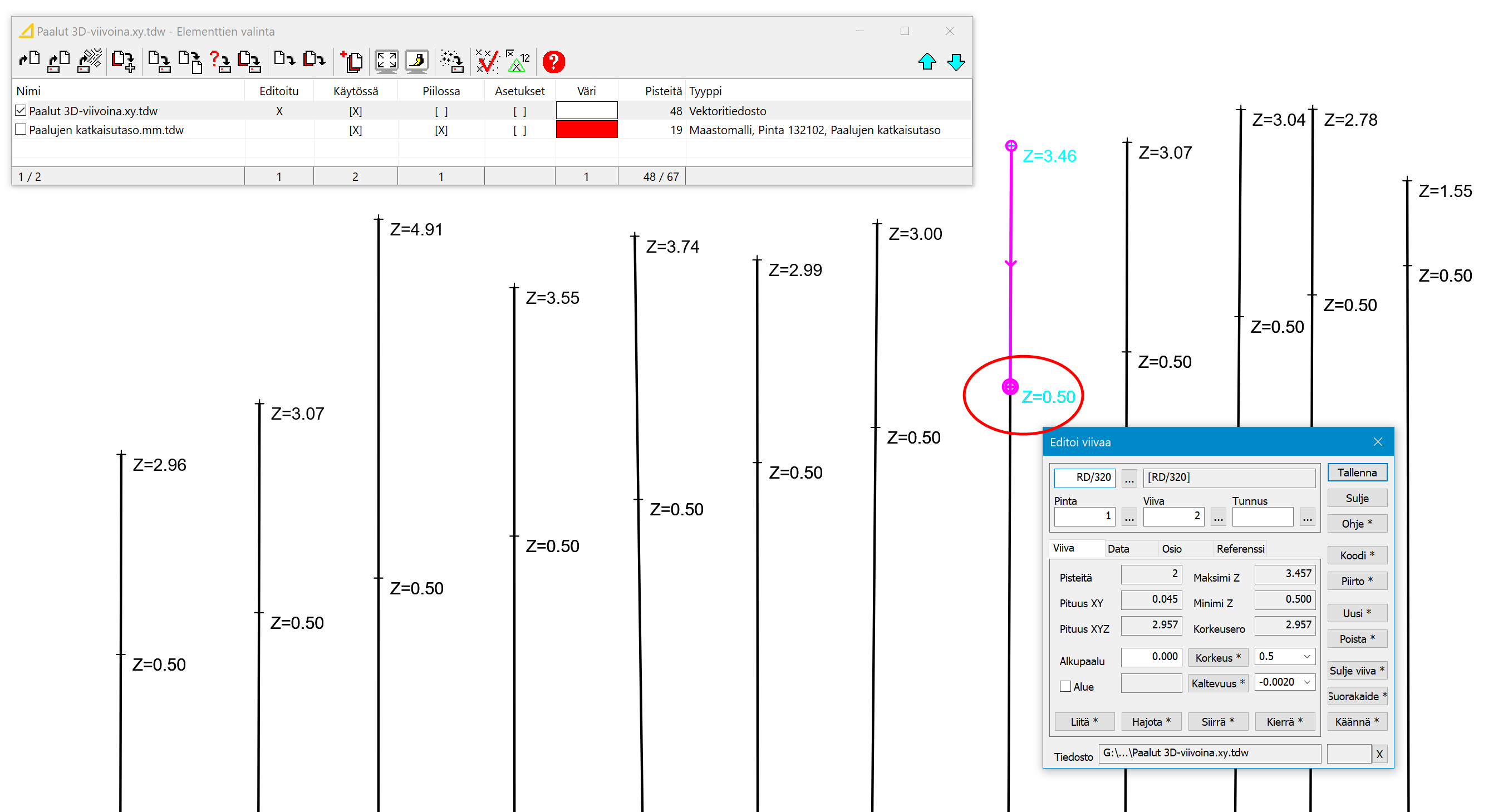

Viivat katkaistu mallin korkoon.png
Aktiivisen vektoritiedoston viivat on katkaistu kaikki mallin tasosta Z=0.5m


Asetukset

Muutoksia kooditiedoston käsittelyyn

(Asetukset - Koodit)

  • Lisätty koodilistaan erikoisasetus EditFlag:

    • Sama asetus kuin editointitoiminnoissa.

    • Arvolla 128 koodilista näyttää listassa lyhyen nimen samalla tavalla kuin editointitoiminnot.

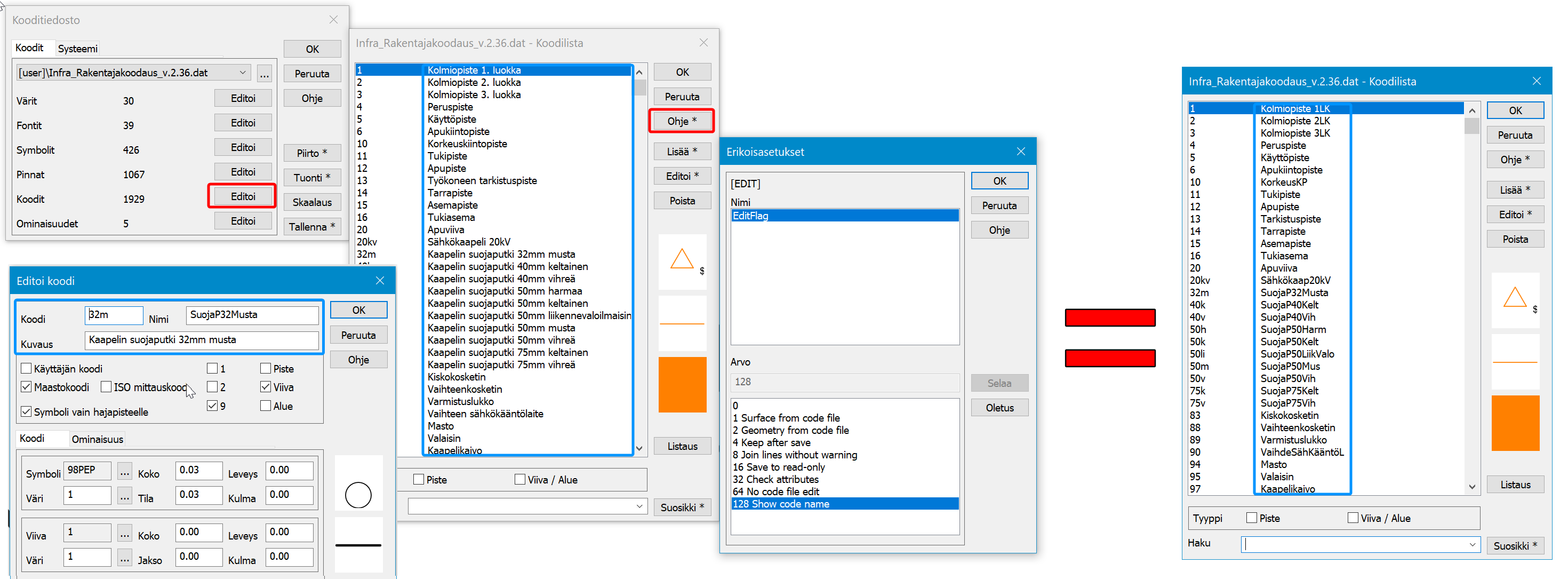

Show code name.png
Kooditiedostossa näkyvä koodin selite voidaan vaihtaa oletuksena käytettävästä koodin kuvauksesta koodin lyhyeen nimeen erikosasetuksella EditFlag / 128 Show code name

JFCL

  • Kooditiedostoksi voi nyt avata suoraan myös ISO-standardin mukaisen JFCL-tiedoston.


Työkalut

Muutoksia raidelaskentaan

  • Tarketiedostot listataan nyt aina paalujärjestyksessä ja laskennan ulkopuoliset pisteet poistetaan.

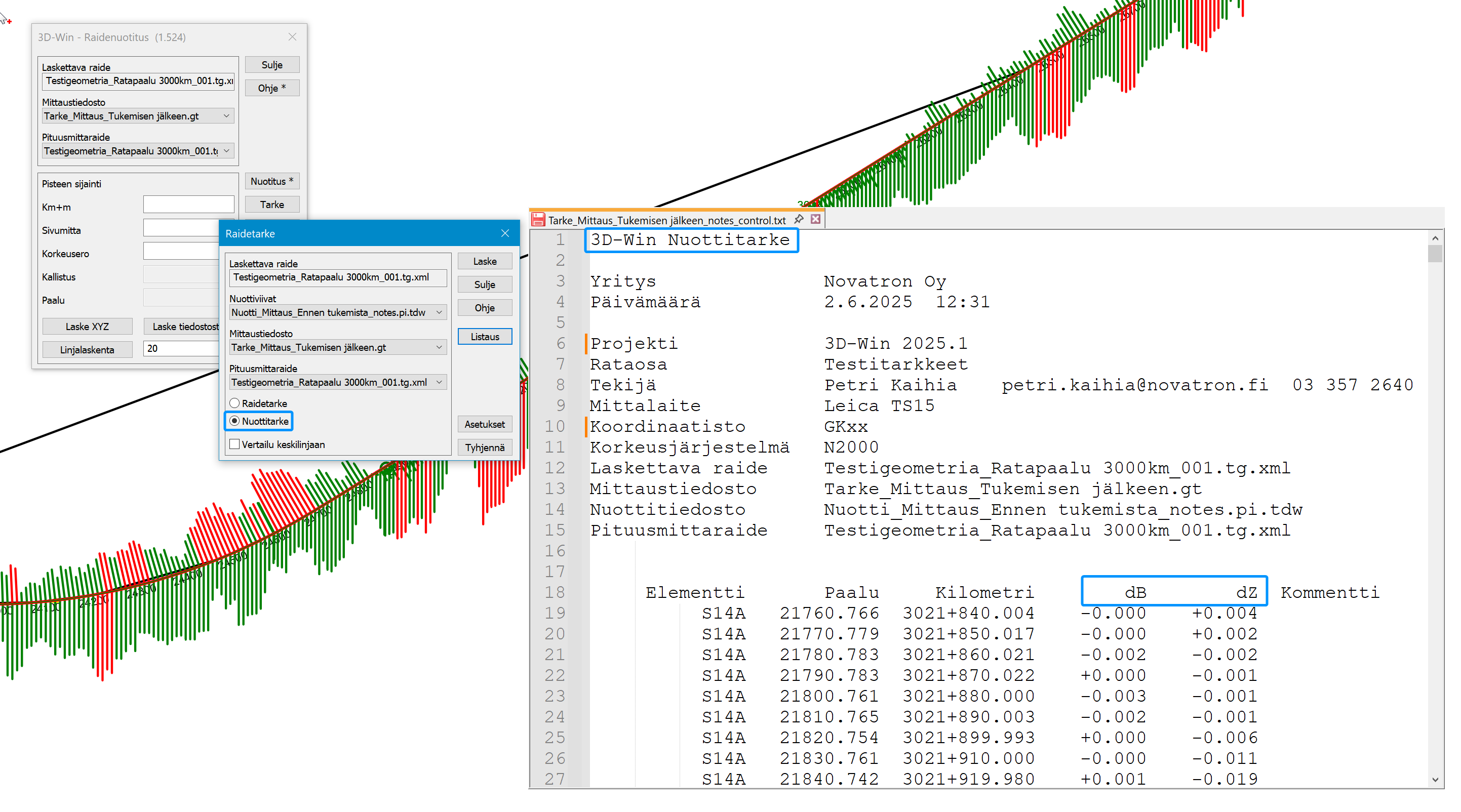

  • Korjattu nuottitarkkeen laskenta.

    • 3D-Win versiolla 2025.1 tallennetuista nuotin notes.pi.tdw nuottiviivatiedostoista lasketaan oikein dB ja dZ -arvot nuottitarkkeessa.
