3D-Win 2023.0

Palvelimella olevat verkkolisenssin ajurit kannattaa päivittää työasemien ja palvelimen välisen sujuvan liikenteen varmistamiseksi. Ajuritiedosto haspusersetup.zip on ladattavissa 3D-Win Extranet sivun Materiaaleista Ajurit ja apuohjelmat

Muutokset 3D-Win -ohjelmiston versiossa 2023.0 (4.10.2022)

Yksityiskohtainen muutoslista

Edellisen version 6.8.2 muutokset

Seuraavan version 2023.1 muutokset

Yleistä

• Muutettu versionumerointi vuosilukupohjaiseksi. Seuraavan vuoden versio ilmestyy syksyllä.

• Ikkunoiden sulkeminen Esc-näppäimellä tekee nyt samat tarkistukset kuin Peruuta- ja Sulje-näppäimet.

• Uusi pilvilisensointi.

• Uusittu ohjelman logot ja kuvakkeet. Vanhat kuvakkeet edelleen vaihdettavissa työpöydälle.

Asennus

• Uusia oletusmuuntimia ensiasennuksessa:

  • GeoJSON lukumuunnin OGC API palvelinyhteyksiä varten.

  • Uusi InfraModel-kirjoitusmuunnin yksinkertaisempaa kirjoitusta varten.

• Muutoksia ensiasennuksen verkkopalveluihin:

  • Poistettu Kapsi-yhteydet.

  • Lisätty Maanmittauslaitoksen Maastotietokannan OAPIF-palvelu.

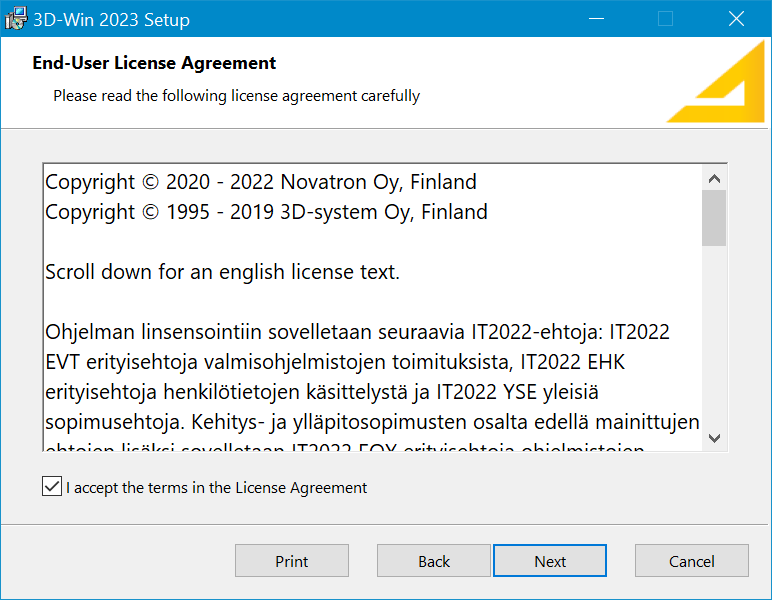

• Lisätty lisenssisopimuksen hyväksyminen asennusohjelmaan.

• Isommat versiopäivitykset asentuvat nyt aina erilliseen hakemistoon:

  • Esimerkiksi versio 2023 asentuu hakemistoon 3D-Win-2023.

  • Edellinen versio jää talteen ja voidaan poistaa Windowsin asetusten kautta.

  • Pienemmät välipäivitykset (2023.0 → 2023.1) asentuvat vanhan päälle.

• Lisätty asennuspakettiin ohjaintiedosto planfeature.dat InfraModel PlanFeature-kohteiden kirjoittamista varten.

• Lisätty system_2023.dat -tiedostoon uudet SGY:n kairasymbolit 2021.

Piirto

• Poistettu yksiväristen aluemaalausten reunojen piirto, jotta läpinäkyviin alueisiin ei synny rajaviivoja.

  • Lisätty Zoomausasetuksiin erikoisasetus SolidBrushBorders palauttamaan reunojen piirto, jos alueissa näkyy raitoja.          (Zoomaus -Asetukset - Shift+Ohje* )

Tiedosto

• Avaa LandXML -toiminnon listan vihjetekstit näyttävät nyt koko rivin sisällön.

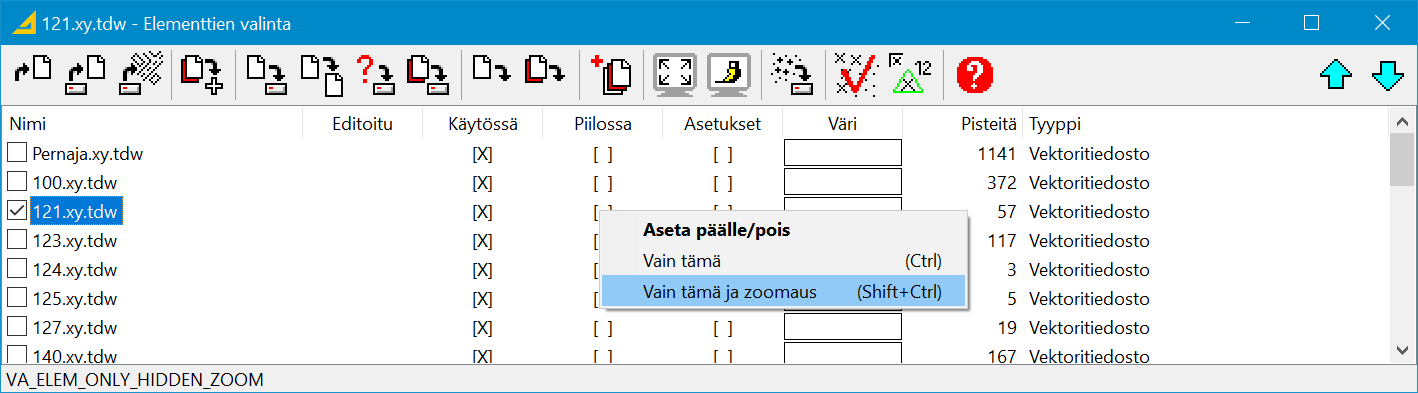

• Elementtilistan yksittäisen elementin piilotus ja näyttö zoomauksen kanssa löytyy nyt myös pikavalikosta.

  • Toiminto näyttää vain valitun elementin ja kohdistaa keskitetysti näyttöön. (Shift+Ctrl)

• Formaatinmuuntimien lokitiedosto käyttää nyt UTF-8 merkistöä.

• Kuvatiedoston kaarien jako tehdään nyt vakiokulman sijasta 1.0 cm maksimioikaisulla.          (Tiedosto - Kuvatiedosto)

Formaatit

• CAD-formaatit:

  • Lisätty erillinen asetusrasti MESH-tyyppisten kohteiden räjayttämiseen.

• LandXML/InfraModel4 formaatit:

  • Lisätty muuntimen asetuksiin GIS-ohjaintiedosto PlanFeature-kohteiden ominaisuuksien määrittämiseen.

    • Ohjaintiedoston antaminen korvaa kokonaan aikasemman ominaisuuksien tunnistamiseen perustuvan käsittelyn.

    • Ohjaintiedostolla voidaan määritellä kaikki tunnetut IM4 PlanFeature-tyypit

    • Tunnettuihin tyyppeihin voidaan tarvittaessa lisätä uusia ominaisuuksia

    • Voidaan myös luoda kokonaan uusia tyyppejä, jotka kirjoittuvat yleisenä IM_planfeature-tyyppinä.

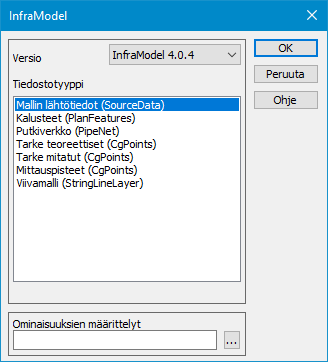

  • Uusi InfraModel-kirjoitusmuunnin:

    • Teknisesti sama kuin vanha LandXML-muunnin, mutta selkeytetyillä asetuksilla.

    • Kirjoitettaessa valitaan tiedoston tyyppi listalta.

•  Maastomallin luku hylkää yksittäiset kolmiot, joilla on viallisia pisteen indeksejä.

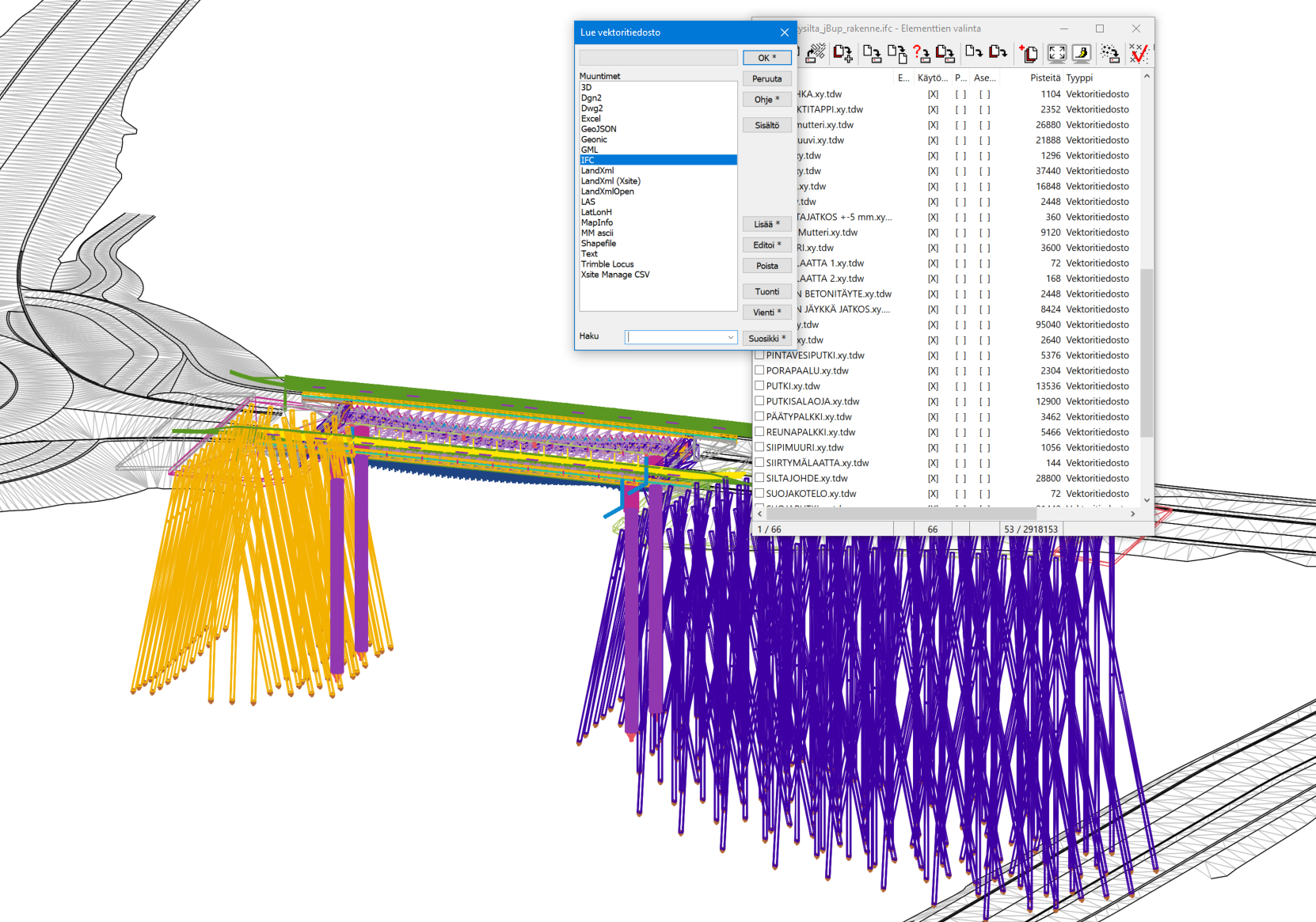

• Lisätty uusi IFC-muunnin:

  • Perustuu samoihin Open Desing Alliancen kirjastoihin kuin CAD-muuntimet.

  • Toistaiseksi toiminnallisuudeltaan pääosin sama kuin vanha IfcTEst-muunnin.

  • Huomattavasti nopeampi kuin vanha muunnin.

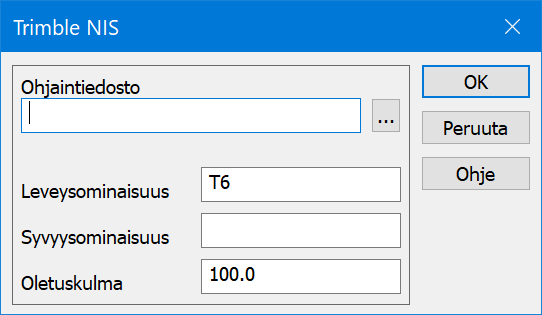

• Parannuksia Trimble NIS -formaattiin:

  • Siirretty erikoisasetukset WidthAttribute ja DefaultAngle asetuksiksi Leveysominaisuus ja Oletuskulma.

  • Lisätty uusi asetus Syvyysominaisuus viivatiedon mahdollista 13. kenttää varten.

  • Jos Leveysominaisuutta ei anneta, kirjoitetaan 12. kenttään oletuksena nolla.

  • Jos Syvyysominaisuutta ei anneta, 13. kenttää ei kirjoiteta lainkaan.

  • Molemmissa asetuksissa voidaan antaa numeerinen arvo, joka kirjoitetaan tiedostoon suoraan.

• Trimble Locuksen XCA-ominaisuuksia ei enää lueta viivalle moneen kertaan.

• Parannuksia GIS-ohjaintiedostoon:

  • Tyhjä tai nolla arvo voidaan nyt määrätä menemään tietokantoihin NULL-arvona lisäämällä tietotyyppiin :null (esim. real:null).

  • Kirjoitettavan ominaisuuden perään voidaan antaa alkuperäinen ominaisuude tunnus =-merkillä (esim. CODE=T3).

  • Alkuperäisen ominaisuuden sijasta voidaan antaa myös vakioarvo lainausmerkeissä (esim. CODE="123").

  • Sama ohjaintiedosto voidaan antaa myös lukupuolelle, jolloin luettu ominaisuus kopioidaan alkuperäiselle nimelle.

  • Osa formaateista tukee moniosaisia ohjaintiedostoja (Shape, GdalOgr), osa vain yhtä tyyppiä (MapInfo, Trimble NIS).

• Shape, MapInfo ja Trimble NIS -formaatit kirjoittavat pelkät päivämäärät Date-muotoon, kellonajan kanssa olevat kirjoitetaan tekstinä.

• Lisätty Text-muuntimeen asetus ominasuustietojen lukemiseen ja kirjoittamiseen pisteen tai viivan jälkeen:

  • Kaikki ominaisuudet, jotka eivät ole varsinaisessa määrittelyssä kirjoitetaan kohteen jälkeen.

  • Ominaisuusrivit alkavat huutomerkillä ja sisältävät ominaisuuden tunnuksen ja arvon yhtäsuuruusmerkillä erotettuna (!ATTR=123).

  • Luettaessa ominaisuudet tulkataan takaisin vain, jos Ominaisuudet-asetus on päällä lukumuuntimessa.

  • Toimii ESRIn järjestelmien kanssa.

• TIFF rasterikuvat tallennetaan nyt pakattuina eli tiedostot ovat pienempiä.

• Infra-kairausformaatti tunnistaa käytetyn merkistön ja tulkkaa skandimerkit oikein.

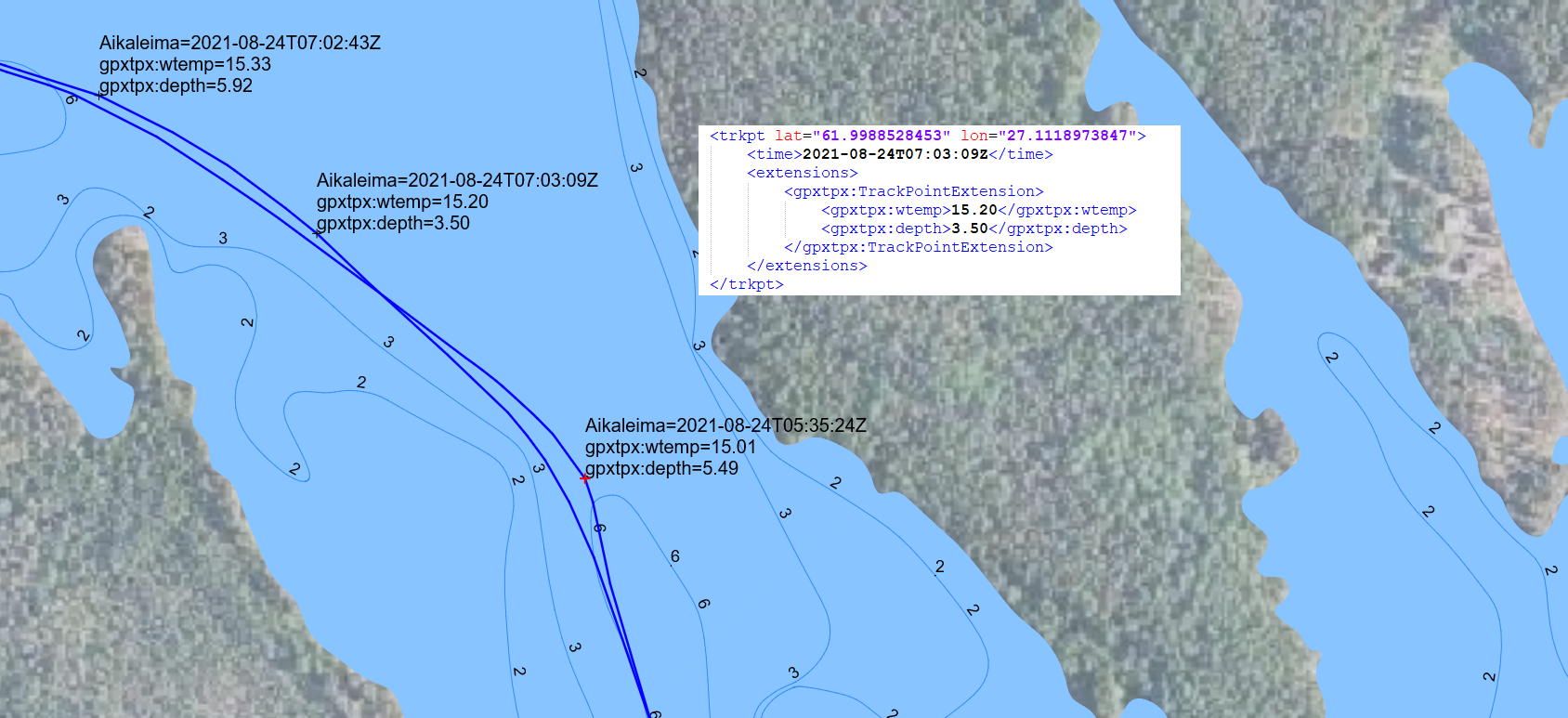

• Muutoksia GPX-formaattiin:

  • Muunnin lukee ja kirjoittaa COMMENT-ominaisuudet <desc> tiedoksi.

  • Lisätty Garminin laajennosten luku (lämpötila, kaikuluotaus, sykemittaus, yms.).

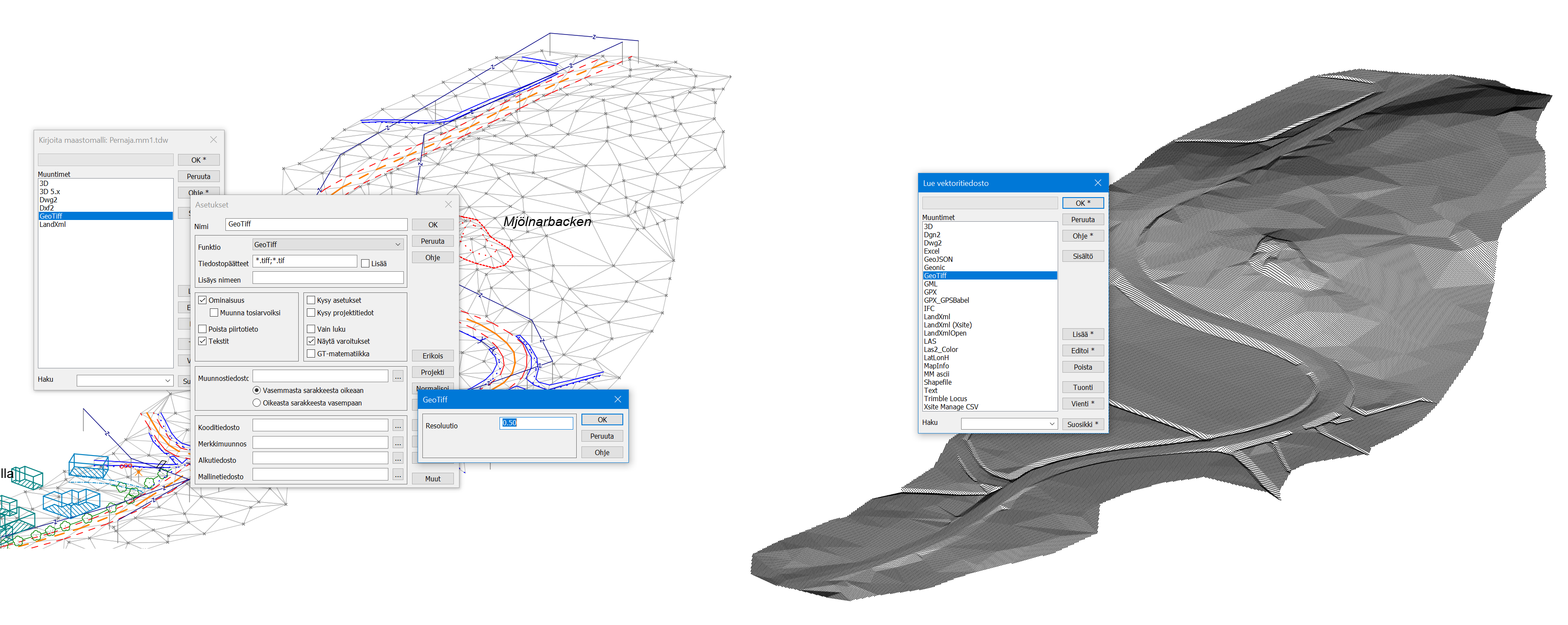

• Lisätty GeoTiff-maastomallimuunnin kirjoittamaan maastomallit suoraan GeoTiff rasterikuviksi.

Editointi

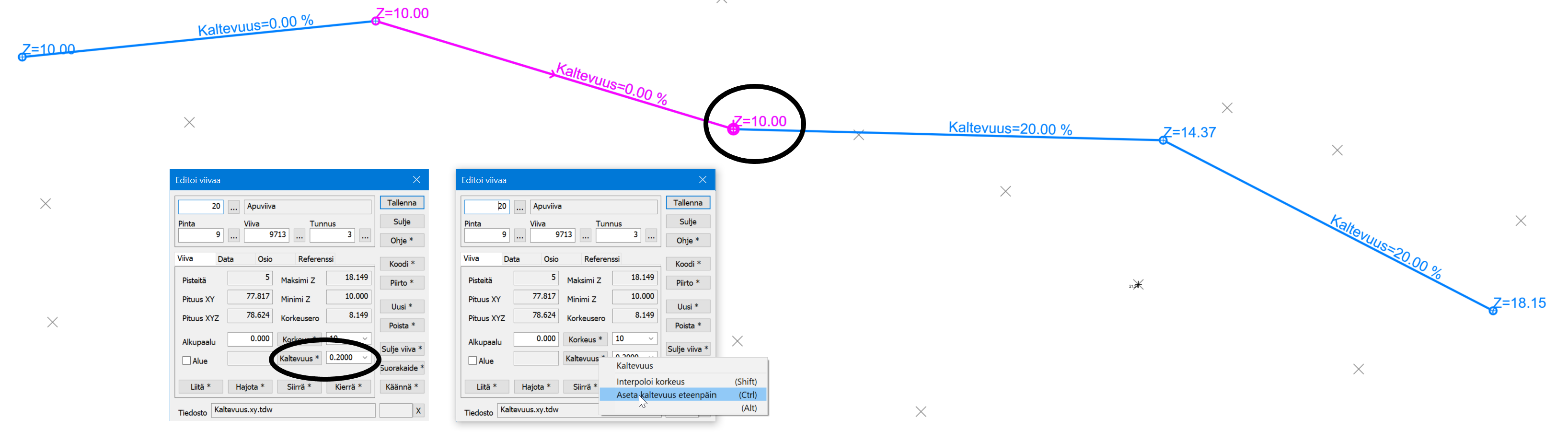

• Lisätty viivaeditointiin mahdollisuus antaa viivalle kaltevuus aktiivisesta pisteestä eteenpäin.          (Editointi - Viivat - Editoi)

• Parannuksia koodimuunnostiedostoon:

  • Matemaattiset operaatiot toimivat nyt makrojen kanssa (#Z=-$T5).

  • Kaikkiin koordinaattimakroihin (#X, #Y, #Z, #A ja #B) voidaan nyt myös sijoittaa arvoja (#B=$OFFSET).

  • Uusi optio NoLineData ohittaa viivojen ja profiilien ominaisuudet.

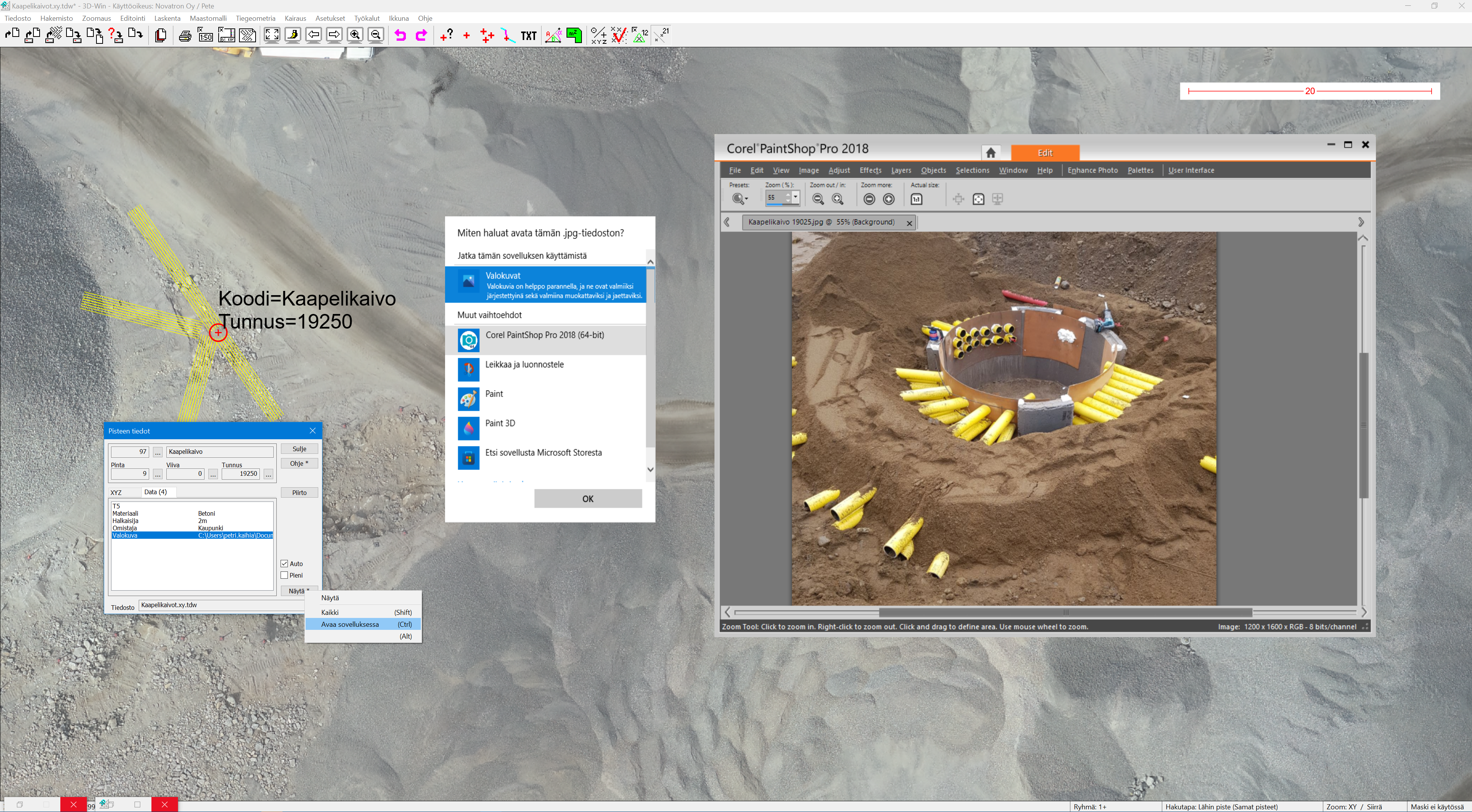

• Liitetiedoston näyttäminen editointitoiminnoissa Ctrl-näppäimen kanssa käyttää Windowsin Avaa sovelluksessa -listaa.

• Muutoksia ominaisuuksien kopiointiin tiedostojen välillä.          (Editoi - Ominaisuudet - Kopioi)

  • Toiminto osaa nyt kopioida koordinaatteja myös hajapisteiden ja viivojen välillä.

  • Lähtötiedostoksi hyväksytään nyt myös maastomallit.

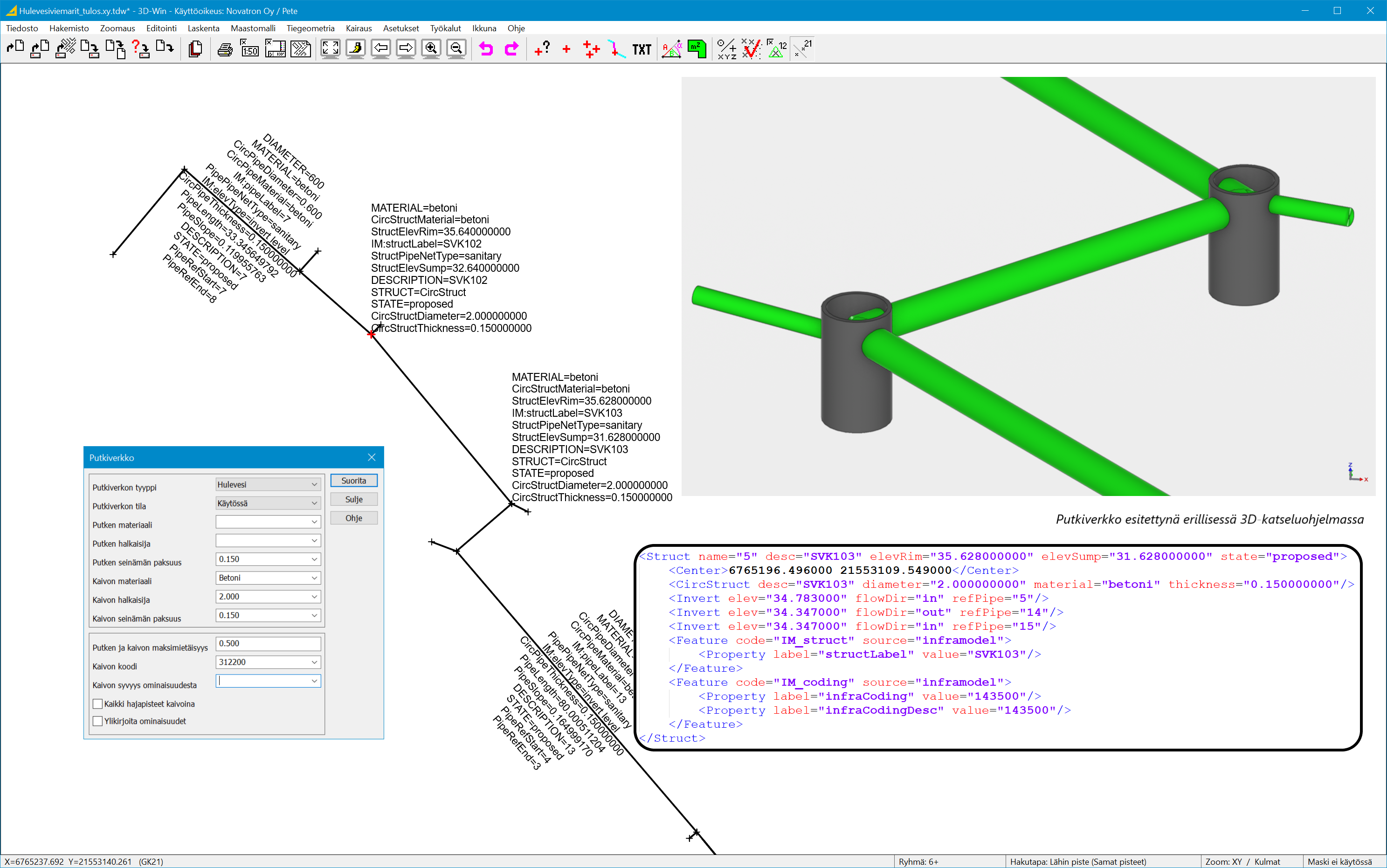

• Lisätty uusi toiminto putkiverkkojen luontiin.          (Editointi - Muut - Putkiverkko)

  • Luo tarvittavat linkitykset kaivojen ja putkien välille.

  • Lisää tarvittaessa kaivojen ja putkien ominaisuudet (materiaali, halkaisija, seinämän paksuus)

  • Kaivon syvyys voidaan tulkata ominaisuudesta tai erikseen mitatusta pohjapisteestä.

  • Tulos voidaan kirjoittaa suoraan LandXML/IM4 putkiverkoksi (PipeNetwork).

    • http://www.3d-system.net/help/2023/fin/edit/pipenet.htm

Maastomalli

• Mallin aluemaalaus läpinäkyvyyden kanssa ei enää piirrä kolmioiden reunoja, mikäli ne on asetuksella poistettu.

Tiegeometria

• Siirretty vanhat liittymätoiminnot Työkalut-valikon lisätoimintoihin.          (Työkalut - Lisätoiminnot)

• Tiegeometrian kopioinnissa Sivusiirto-asetus toimii nyt klotoideille Kaaret-asetuksen kanssa.          (Tiegeometria - Kopioi)

Kairaus

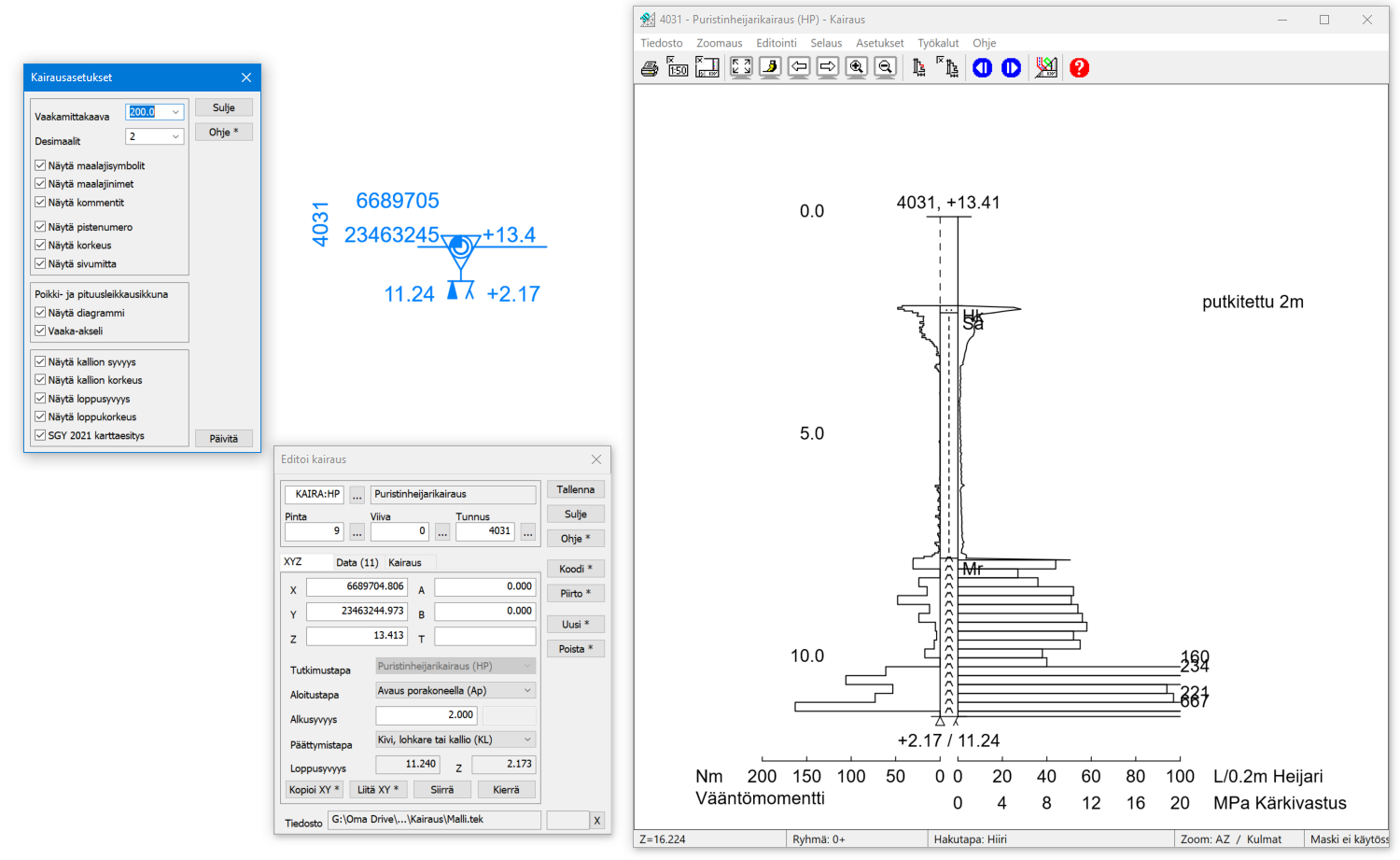

• Lisätty kairausasetuksiin uusi SGY 2021 karttaesitys -asetus kairaussymboleille.          (Kairaus - Asetukset)

• Diagrammeihin piirretään alkukairaukset SGY:n uusien 2021 ohjeiden mukaan.

Asetukset

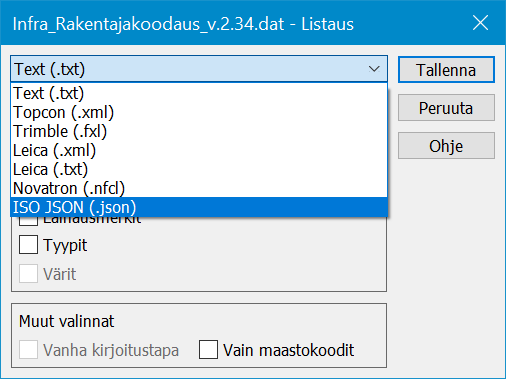

• Uusia kooditiedoston tuonti- ja vientitoimintoja:          (Asetukset - Koodit)

  • Tuontitoiminto osaa nyt tuoda myös Novatronin NFCL-tiedoston.

  • Lisätty alustava tuonti ja vienti ISO-standardin JSON-muotoiselle kooditiedostolle.

• Kaikki ikkuna-asetusten arvot näytetään tarvittavalla määrällä desimaaleja entisen yhden desimaalin sijasta.

• Pivilisensoinnin uudet asetukset:

  • Asiakastunnus, laitteen nimi ja sormenjäljen luonti.

  • Eivät vaikuta millään tavalla vanhojen lisenssien toimintaan.

• Kaikki ikkuna-asetusten arvot näytetään tarvittavalla määrällä desimaaleja entisen yhden desimaalin sijasta.

Työkalut

• Xsite Manage          (Työkalut - XSite Manage)

  • Latauspainike sallii nyt myös koko työmaan lataamisen paikalliselle levylle.

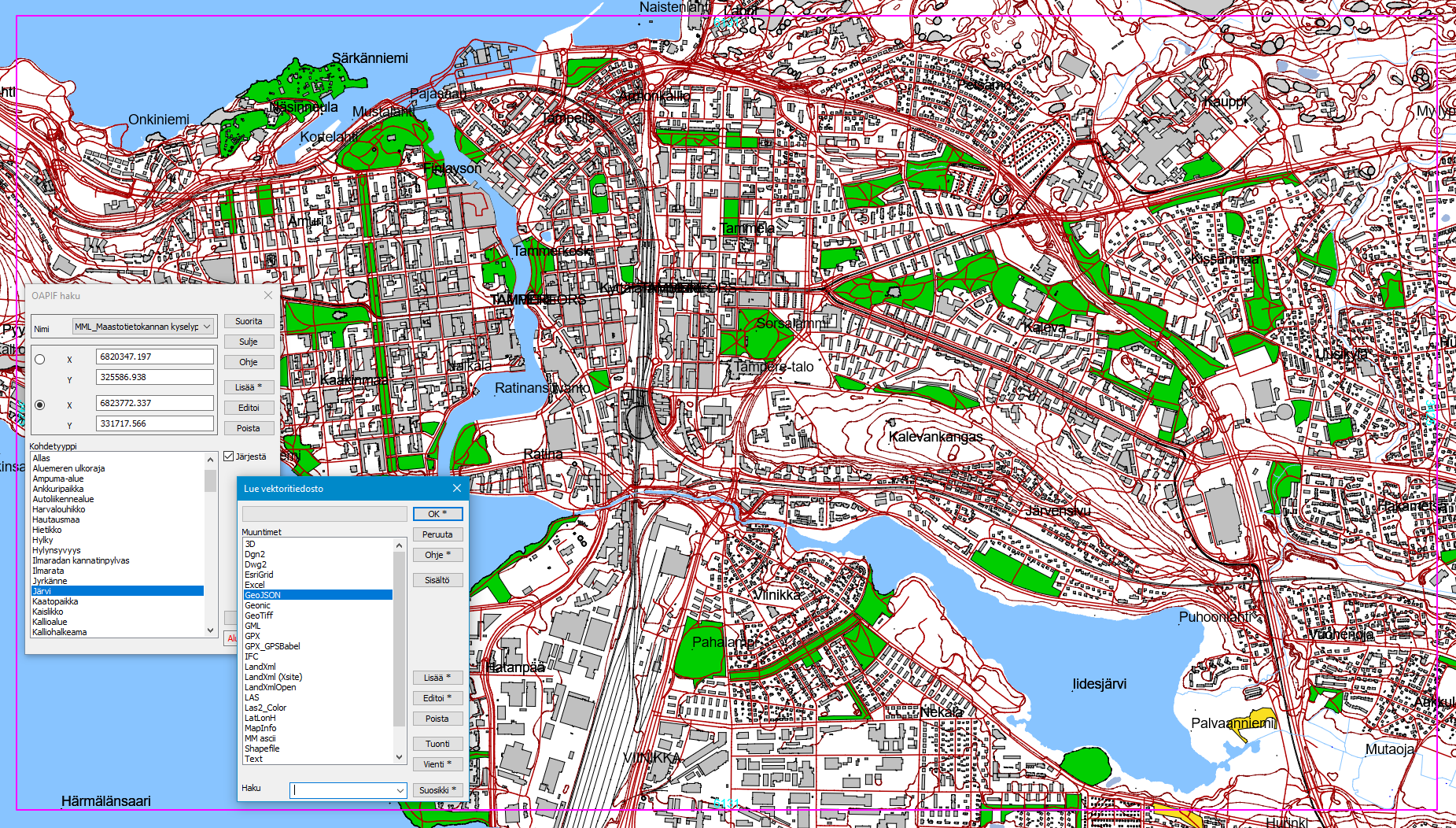

• Lisätty tuki OGC API Features -verkkopalveluille:          (Työkalut - Verkkopalvelut - OAPIF-haku)

  • Esimerkiksi Maanmittauslaitoksen Maastotietokanta ja Nimistön kyselypalvelu.

  • Toimii pääsääntöisesti samalla tavalla kuin vanha WFS-haku.

  • Käyttää GeoJSON-formaattia, jonka pitää olla lukumuuntimissa.

  • OAPIF haku (OGC API Features) Wiki-artikkeli rajapintapalvelusta.

Kuvassa olevien kohteiden väriä on muokattu.

•   Raidenuotitukseen asetus kaikkien vaakageometrian muutoskohtien kirjoittamiseen nuotin tulostiedostoon.

Ikkuna

• Taiteviivapituusleikkaus hakee mukaan kaikkien pintojen hajapisteen samalla tavalla kuin Taiteviivapoikkileikkaus.          (Ikkuna - Taiteviivapituusleikkaus / Taiteviivapoikkileikkaus)

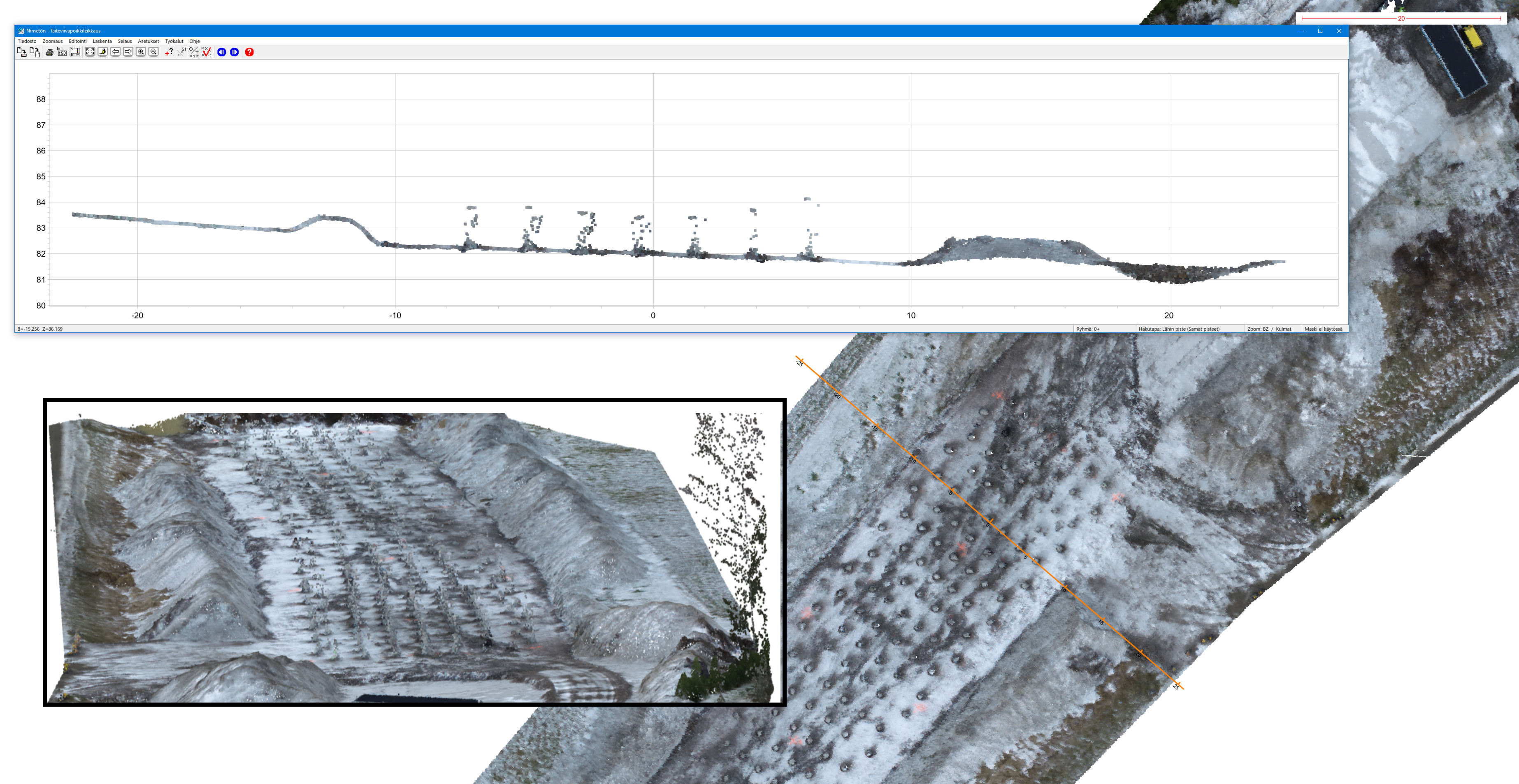

• Taiteviivapituusleikkaus ja Taiteviivapoikkileikkaus osaavat nyt hakea myös värilliset keilauspisteet:

  • Poikki- ja pituusleikkaustiedostoissa toimivat samat _SYMBOL ja _SIZE ominaisuudet.

  • Oletuksena alkuperäisen keilaustiedoston pisteen koko (_SIZE) puolitetaan profiilikuvaan.

  • Osaa tarvittaessa käyttää myös tiedostoelementille annettua väriä pisteen värin sijasta.

• Lisätty Taiteviivapituusleikkauksen ja Taiteviivapoikkileikkausen valikoihin pääsy tiedostoelementin asetuksiin.

  • Asetuksista voi editoida symbolia ja sen kokoa.

Ohje

• Poistettu valikosta linkki suljetulle keskustelupalstalle.

• Päivitetty käyttöoikeudet Tietoja-ikkunaan.
