Muutokset 3D-Win -ohjelmiston versiossa 2024.0.2 (julkaistu 1.3.2024)

Yksityiskohtainen muutoslista 2024

Version 2023.4 muutokset

Seuraavan version 2024.1 muutokset

  • LandXML-mallit osaavat nyt käyttää planfeature.dat -tiedostoa IM_soil ja IM_structLayer -laajennosten kirjoitukseen.

  • Palautettu vanha kartometria-erikoisasetus Sonera-formaattiin.

  • Trimble JobXML lukee nyt kaikuluotauksen syvyystiedon ominaisuuteen DEPTH.

  • Korjattu Putkiverkkotoiminnon putken korkeuden tyypin käsittely.

  • Korjattu ketjumittauksen kaatuminen Lisää-painikkeella, jos editoitavaa viivaa ei ole valittu.

  • Korjattu pisteryhmän käsittely poistettaessa tekstejä jatkuvasti Alt-näppäimen kanssa.


Muutokset 3D-Win -ohjelmiston versiossa 2024.0.1 (julkaistu 9.2.2024)

Yksityiskohtainen muutoslista 2024

Version 2023.4 muutokset

Formaatit

LandXML / InfraModel

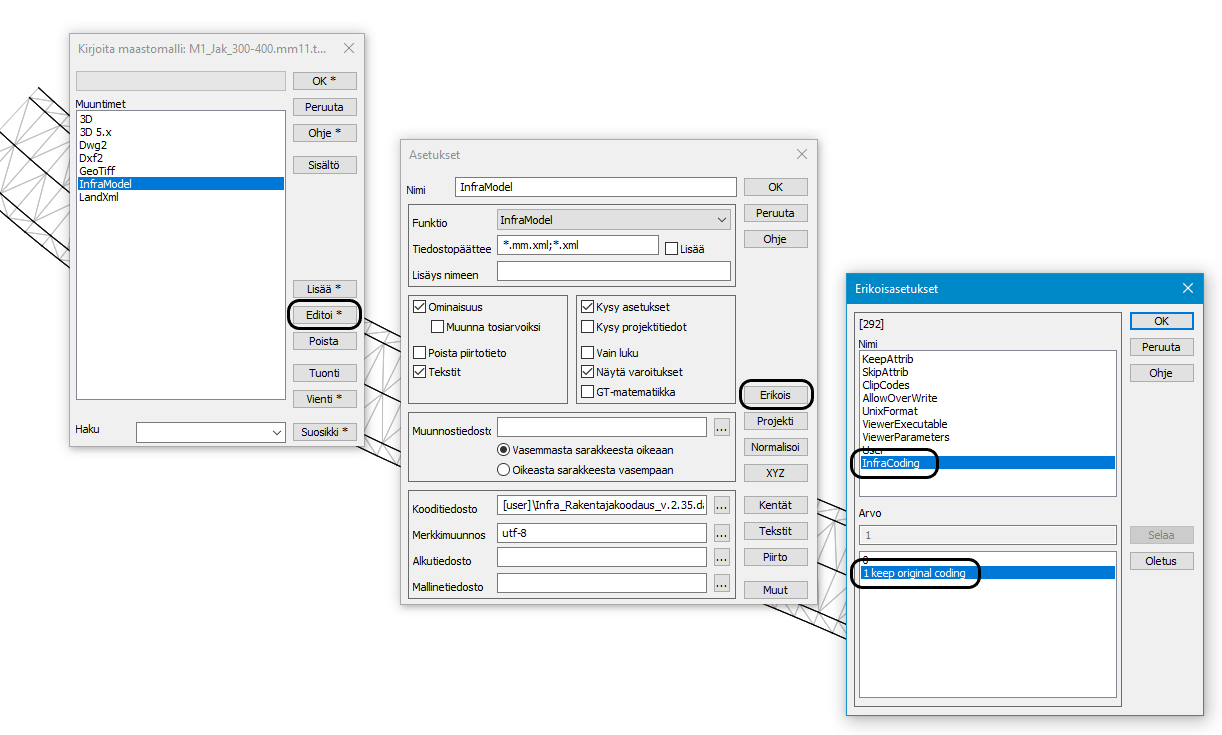

  • Lisätty LandXML ja InfraModel -muuntimiin InfraCoding-erikoisasetus pintakoodauksen käsittelyyn:

    • Säilyttää mallin alkuperäisen pintatunnuksen (ei muuta kaksinumeroisia pintatunnuksia InfraBIM-koodeiksi)

  • Korjattu LandXML/InfraModel -muuntimien kirjoituksen terrainCoding/infraCoding -koodauksen käsittely.

  • LandXML/InfraModel -muunnin lukee ja kirjoittaa kaarevia putkia.

Infra maastomalli

  • Lisätty ensiasennuksiin Väyläviraston ohjeen Tie- ja ratahankkeiden maastotiedot Mittausohje 18/2017  mukainen Infra maastomalli -muunnin:

    • Teknisesti sama kuin Geonic.

    • Poistettu vanha Tielaitos-muunninfunktio. Tarvittaessa voidaan palauttaa funktionimellä TielaitosOld.

    • Lisää funktio Infra vektoritiedoston luku- ja kirjoituspuolelle.

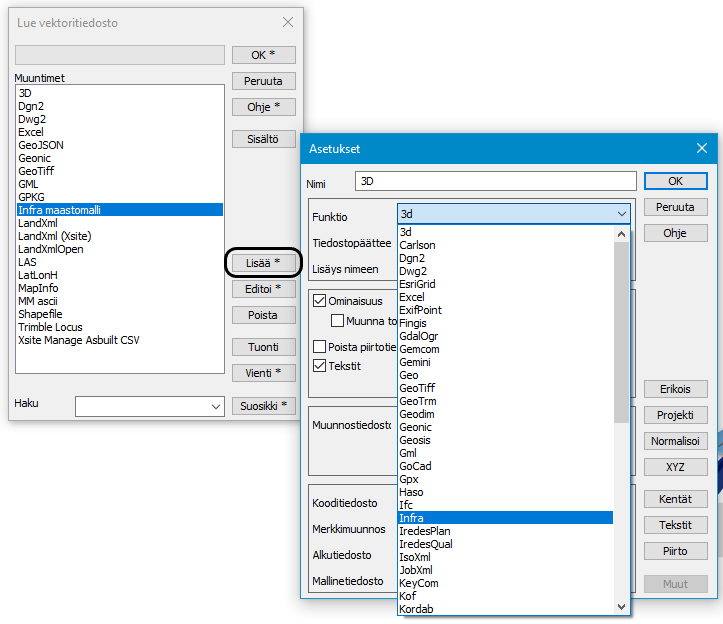

    • Muunninlistassa nimellä Infra maastomalli

    • Tiedostopääte .lvt

Vanhan 2011 ohjeen mukainen Tielaitos-formaatti ja uuden 2017 ohjeen mukainen Infra maastomalliformaatti käyttävät samaa tiedostopäätettä .lvt ja samaa GT-tyyppistä riviformaattia, mutta eroavat toisistaan kommenttirivin sijainnin suhteen. Vanhassa Tielaitos-formaatissa pisteen lisätieto (huutomerkillä alkava kommenttirivi) on ennen pistettä ja uudessa Infra-formaatissa lisätieto on pisteen jälkeen. Uusi Infra-formaatti on yhteensopiva GT-formaatin (Geonic) kanssa.

Korjaukset

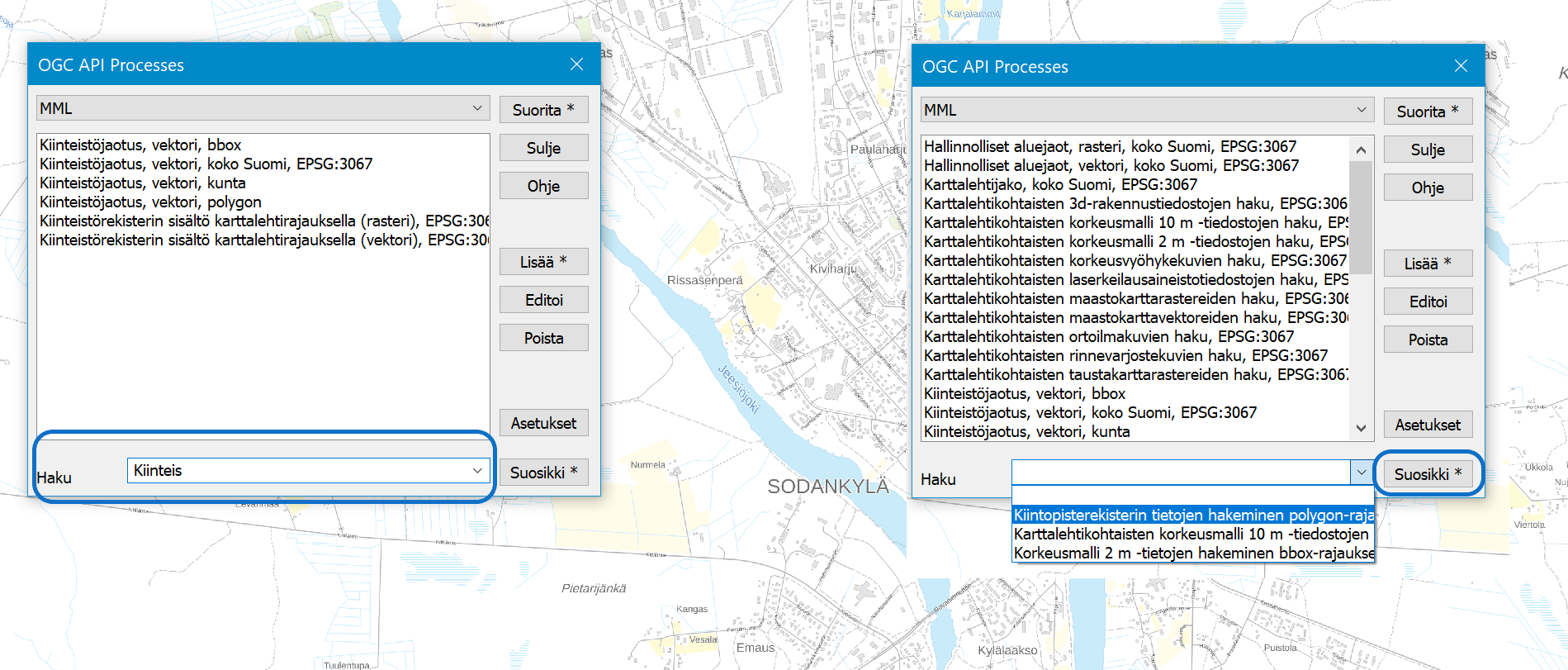

  • Korjattu OGC API Features ja Processes -verkkopalveluiden toiminta MML:n muutosten jälkeen.

  • Korjattu tukiportaalin osoite ohjevalikossa uuteen Jiraan.

  • Allekirjoitettu asennuspaketti uudella sertifikaatilla.

  • Lisätty asennuspaketin Custom-osioon optio jättää pois uuden pilvilisenssin Persistence Storage.

  • Korjattu LAS/LAZ formaatin luku, jos polussa on skandimerkkejä.

  • 3D katseluikkunan kolmioiden automaattimaalaus toimii nyt myös D-alkuisilla suunnittelukoodeilla.

  • Infra kairausformaatti kirjoittaa nyt aina myös aloitussyvyyden nolla.

  • Korjattu lyhyiden katkoviivojen piirto joillain zoomaustasoilla.


Muutokset 3D-Win -ohjelmiston versiossa 2024.0 (julkaistu 9.1.2024)

Yksityiskohtainen muutoslista 2024

Edellisen version 2023.4 muutokset

Yleistä

  • Muutoksia system_2024.dat tiedostoon:

    • Lisätty kairauskoodeille FREETEXT- ja ATTRIBUTE- ja TIPSIZE-ominaisuudet.

    • Lisätty koodit HK- ja MW-kairaustyypeille sekä symboli MW-kairaustyypille.

    • Päivitetty Sentinel lisenssiajurit uuteen versioon 9.14.

    • Poistettu asennuspaketista vanhat muutoslistat ja käyttäjäpäivädokumentit.


Käyttöliittymä

  • Lisätty hakukenttä yleisen listatoiminnon alareunaan:

    • Suodattaa listan sisällön näyttämään vain tekstit, joissa on annettu merkkijono.

    • Käytössä LandXML avauksessa, projektin arvolistoissa, pistee esityksen ominaisuuslistoissa jne.


Tiedosto

  • Muutoksia tiedoston jakoon osiin:

    • Jako erittelee nyt koodien isot ja pienet kirjaimet eri tiedostoihin.

    • Tyhjistä koodeista luodaan nyt aina tiedosto, jonka nimenä on pelkkä alaviiva.

  • Elementtilista:

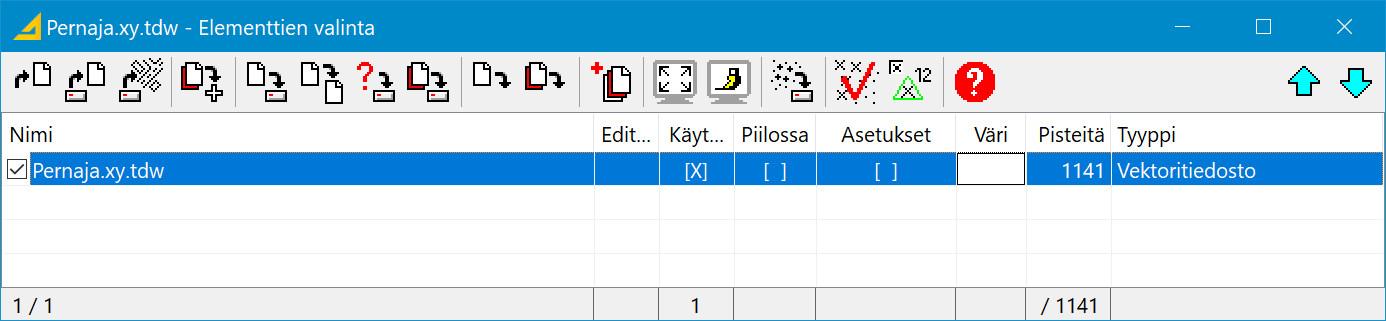

    • Elementtilista käyttää ensiasennuksissa oletuksena ruudukkoa ja koko rivin valintanäyttöä.

  • DirectDraw piirtoasetus:

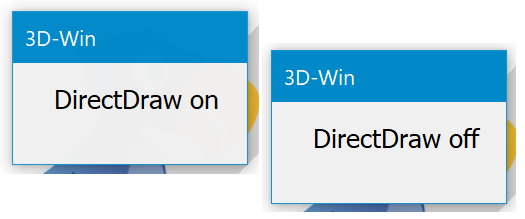

    • Lisätty pikanäppäin Ctrl+Alt+P vaihtamaan tulostuksen DirectDraw-asetus päälle tai pois.

      • Asetus näkyy hetken näytöllä


Formaatit

LandXML / Inframodel

  • LandXML / InfraModel muutokset:

    • Lisätty LandXML lukuasetus sallimaan aukot geometrioissa.

    • Vektoriluku osaa nyt lukea StringLineLayer -geometriat taiteviivoina.

  • Alustava tuki uudelle InfraModel 4.1 formaatille:

    • Kirjoitetaan aina UTF-8 muodossa, kulmayksikkönä nyt radiaanit.

    • Uusia Feature-määrittelyjä (esim. IM_roadSign) ja Property-ominaisuuksia (esim. bottomThickness).

    • Ohjaintiedosto planfeature.dat ymmärtää nyt myös makrot (novatron:id=#ID).

    • Kirjoittaa aluevaraukset ja varoalueet ominaisuuksiin description, spatialAllocation, spatialAvoidance.

    • Kirjoittaa uudet putkiverkkotyypit electric ja telecommunication.

CAD

  • Lisätty DWG-kirjoitukseen erikoisasetus AttachmentAttributes:

    • Lista ominaisuuksista, joista ensimmäinen löytynyt kirjoitetaan kohteen linkinksi.

    • Linkki voidaan avata Autocadissa klikkaamalla kohdetta Ctrl-näppäimen kanssa.

    • Linkki voi olla selaimesssa avattava nettiosoite tai päätteen mukaan avattava liitetiedosto.

  • Muutoksia DWG-formaatin tekstien rivitykseen:

    • Laatikkoon automaattisesti rivitetyt tekstit pyritään rivittämään arvioidun kirjainleveyden mukaan.

    • Pelkästään automaattisia rivinvaihtoja sisältävät tekstit kirjoitetaan takasin laatikon leveyden kanssa.

    • Automaattisia ja pakotettuja rivinvaihtoja sisältävät tekstit kirjoitetaan pakotetuilla rivinvaihdoilla.

GML

  • Muutoksia GML-muuntimeen:

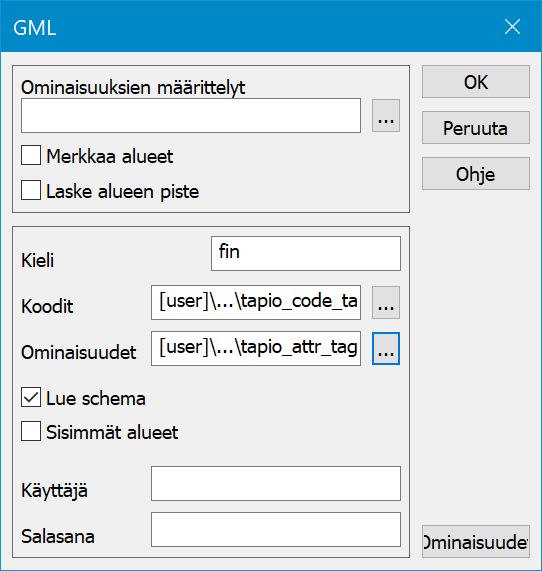

    • Lisätty Sisimmät alueet -asetus lukemaan sisäkkäisistä alueista sisimmät.

    • Lisätty asennuspakettiin ohjaintiedostot Maanmittauslaitoksen maastotietokantaa ja Metsäkeskuksen metsäkuvioita varten.

      • Käyttäjähakemiston Attribute-kansiossa:

        • Maanmittauslaitoksen maastotietokanta: kmtk_attr_tag.txt, kmtk_code_tag.txt

        • Metsäkeskuksen metsäkuvio: tapio_attr_tag.txt, tapio_code_tag.txt

GML

IFC

  •  Muutoksia IFC-lukuun:

    • Pintojen kolmiot luetaan nyt aina sulkeutuvina viivoina.

Rasterikuva

  • Muutoksia Jpeg 2000 image-kirjoitukseen:

    • JPEG2000-kuvien kirjoituksella ei ole enää kokorajoitusta.

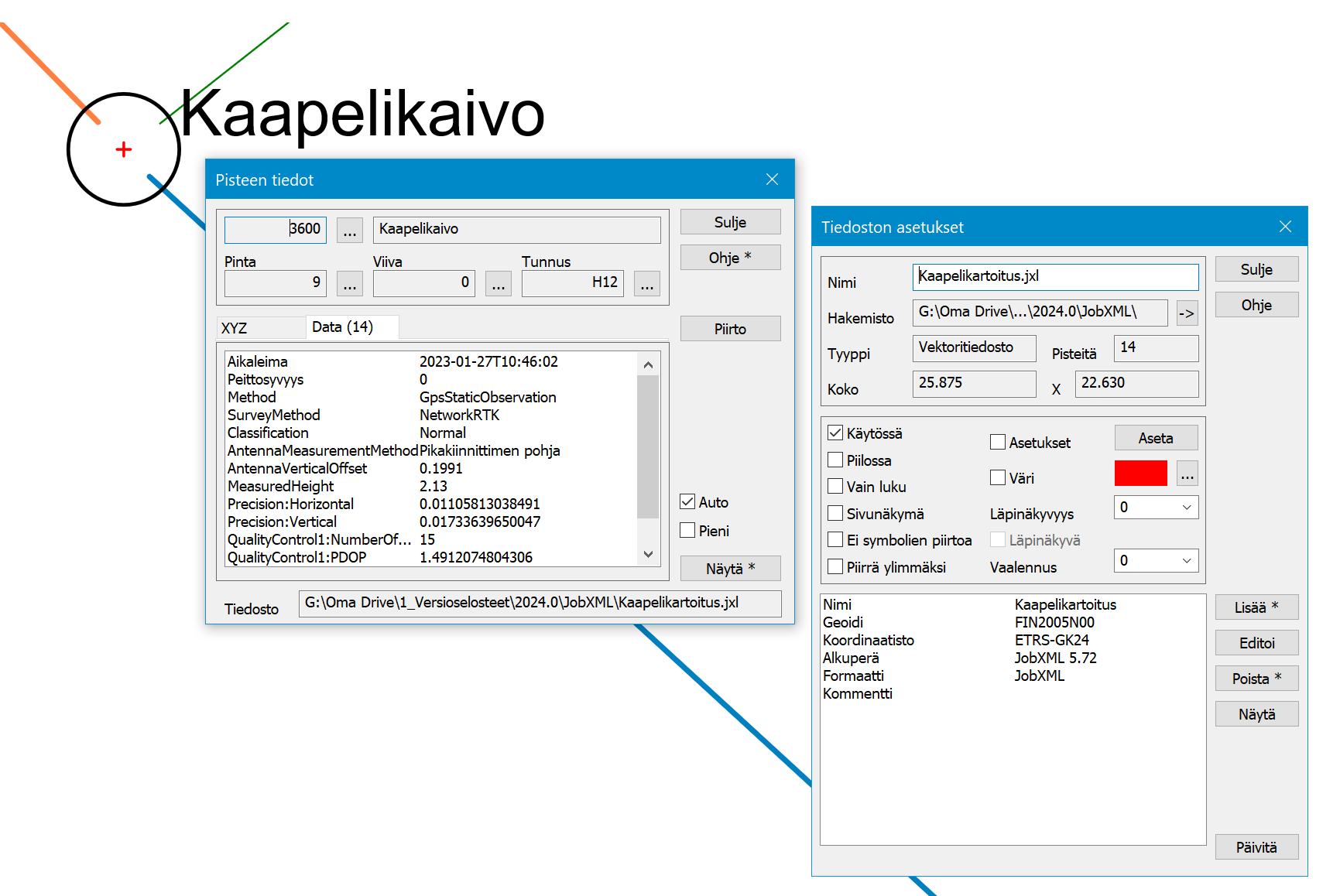

Trimble JobXML

  • Muutoksia Trimble JobXML-formaattiin:

    • Korjattu joidenkin puuttuvien pisteiden luku.

    • Lisätty TimeStamp-tiedon luku pisteille ominaisuuteen TIMESTAMP.

    • GNSS-mittaustiedostosta luetaan lisäksi:

      • Lisätty antennitietojen luku ominaisuuksiin MeasuredHeight, AntennaVerticalOffset ja AntennaMeasurementMethod.

      • Lisätty JobName, ZoneName ja GeoidName -tietojen luku tiedostolla ominaisuuksina NAME, COORDSYS ja GEOID.


Editointi

Alueen jako osiin

(Editointi - Alueet - Jako osiin)

  • Uusi toiminto alueiden jakoon:

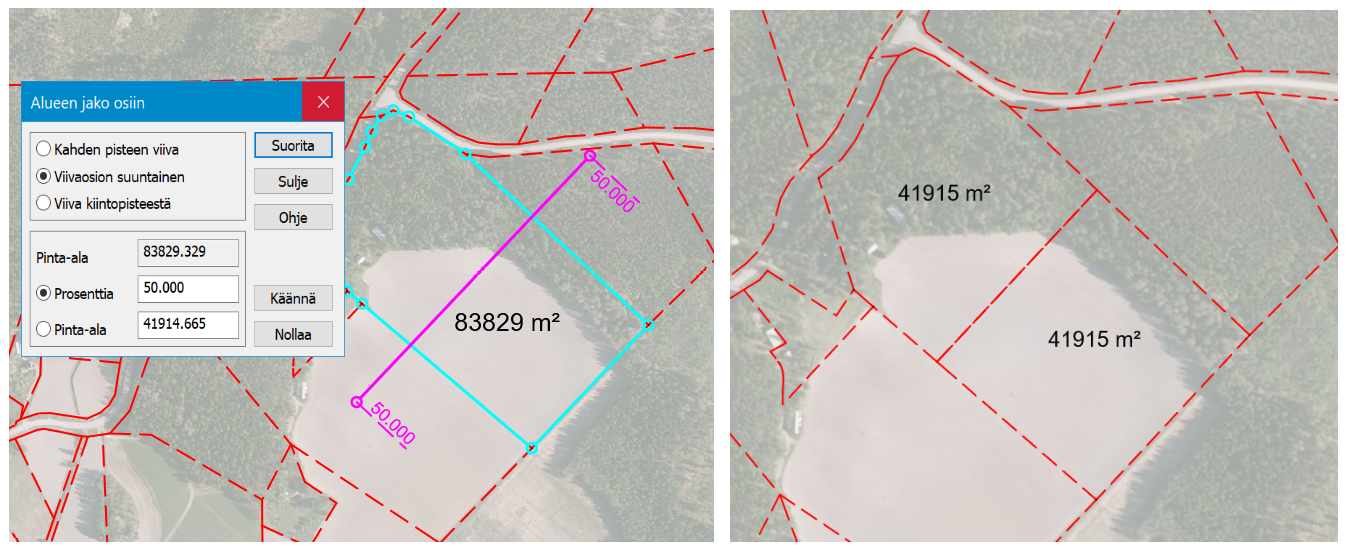

    • Aluemaisten kohteiden jakaminen prosentteina tai pinta-alan mukaan.

    • Jakosuunta kahdella pisteellä, reunaviivan osion suuntainen tai kiinteän viivapisteen kautta.

    • Voidaan kääntää jakavan viivan suunta. Alue jaetaan valitulta puolelta, mikäli jako ei ole tasan 50%.

Ketjumittaus

 (Editointi - Muut - Ketjumittaus)

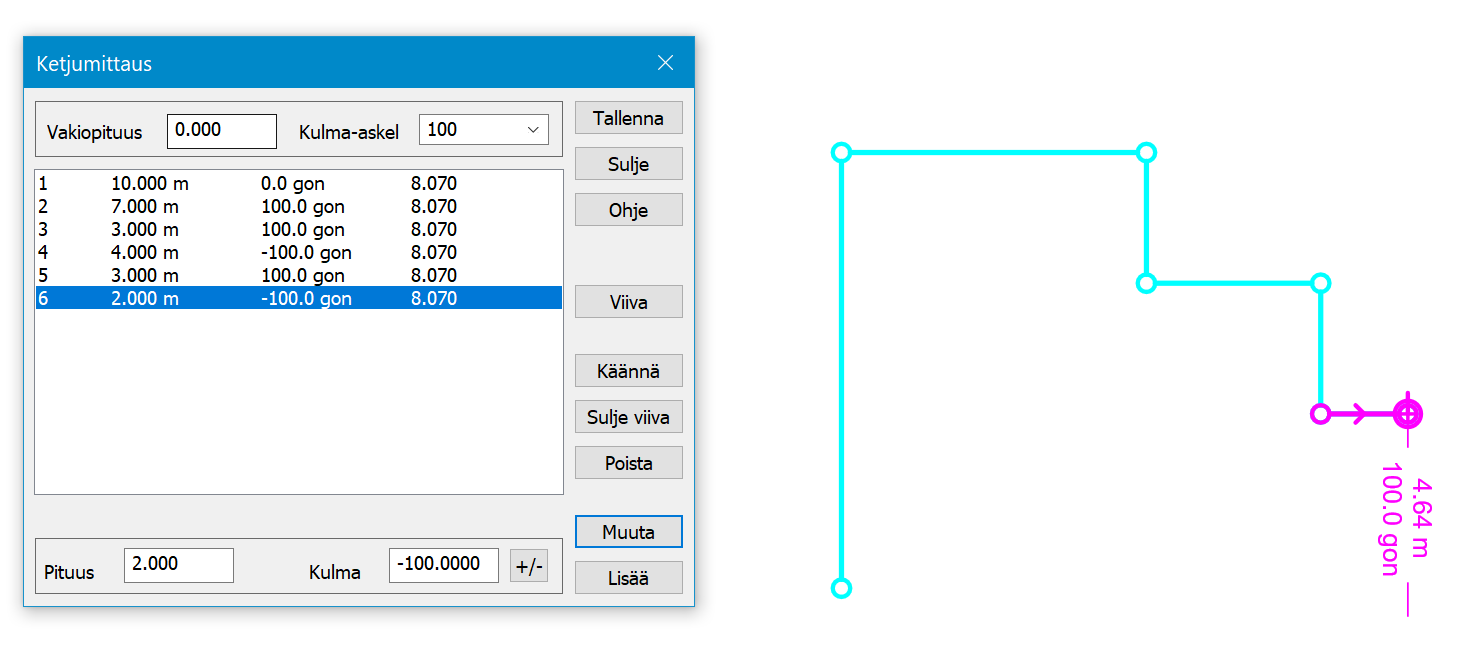

  • Uusi ketjumittaustoiminto:

    • Mahdollistaa viivojen teon antamalla matkan ja kulman suhteessa edelliseen viivaosioon.

    • Oltava ensin referenssiviiva, minkä suhteen halutaan uuden viivaosion matkaa ja kulmaa määritellä.

    • Näyttää graafisesti seuraavan lisättävän osion suunnan ja matkan.

    • Kulma-askelella voi määrittää kääntymiskulman pyöristämisen haluttuun askeleeseen.

    • Olemassa oleva viiva voidaan purkaa takaisin listaan ja sen mittoja voidaan editoida.

    • Viiva voidaan kääntää ja jatkaa osioiden lisäämistä toiseen päähän.

Dialogin yläosan vakiopituus ja kulma-askel on uuden viivaosion määrittelyyn ja alaosan pituus ja kulma on aktiivisen viivaosion editointiin.

Numerointi

(Editointi - Ominaisuudet - Numerointi)

  • Muutoksia uudelleennumerointiin:

    • Toiminto ei automaattisesti sulkeudu numeroinnin jälkeen.

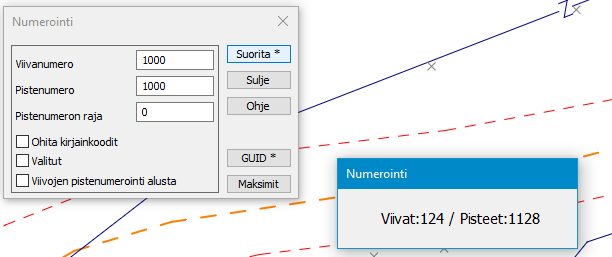

    • Numeroinnin jälkeen näytetään muuttuneiden pisteiden ja viivojen määrä.

Editoi teksti

(Editointi - Tekstit - Editoi)

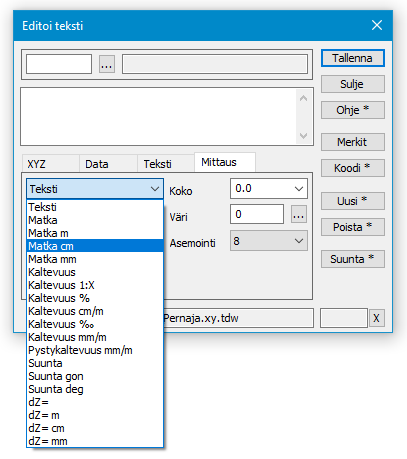

  • Lisätty tekstieditoinnin Mittaus-välilehdelle matka ja korkeusero senttimetreinä.

Editoi viivaa

(Editointi - Viivat -Editoi)

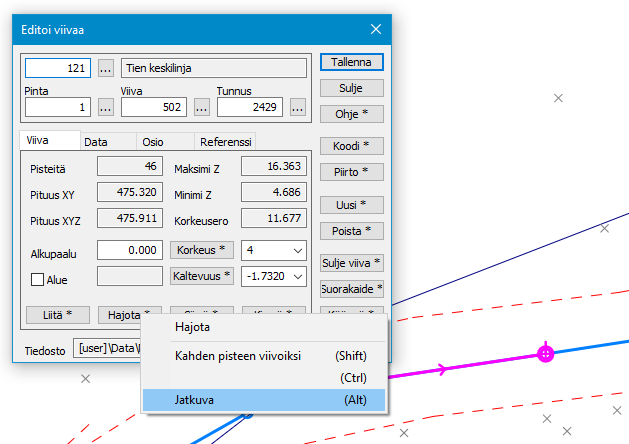

  • Lisätty viivan editointiin mahdollisuus hajottaa viivoja hajapisteiksi jatkuvasti osoittamalla.

    • Viiva-välilehti, Hajota+Alt

Editoi pisteryhmä

 (Editointi - Pisteet -Ryhmä)

  • Pisteryhmä käsittelee nyt aina myös ryhmässä olevat tekstit, vaikka tekstien valinta-asetus olisi pois päältä.

Trimmaa / jatka viivaa

(Editointi - Viivat - Trimmaa / jatka viivaa)

  • Nimetty Trimmaa viivaa -toiminto uudestaan nimellä Trimmaa / jatka viivaa.

  • Toiminto vaihtaa nyt automaattisesti hakutapaa osoitettavan kohteen mukaan.

  • Taiteviivan leikkaaminen molemmista päistä samalle viivalle toimii nyt oikein.

  • Viivan jatkaminen rajaavan viivan jatkeelle käyttäytyy nyt samoin sekä rajaavan viivan sisällä että jatkeella.

Videossa on käyty yleisesti läpi Trimmaa / jatka viivaa -toimintoja:

Putkiverkko

(Editointi - Muut - Putkiverkko)

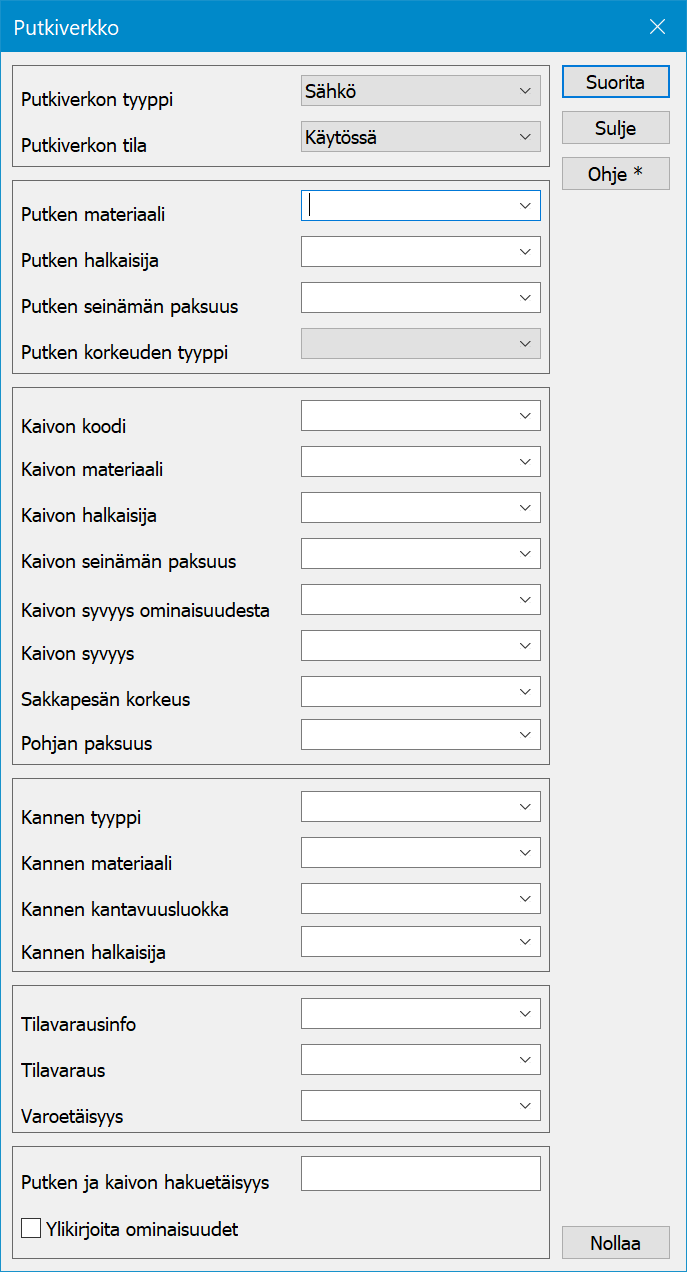

  • Muutoksia putkiverkkotoimintoon:

    • Lisätty uudet IM 4.1 verkkotyypit Sähkö (electric) ja Tietoliikenne (telecommunication).

    • Lisätty uudet IM 4.1 putken korkeuden tyyppi Sisälaki (obvert) sekä kaivon Pohjan paksuus (bottomThickness)

    • Lisätty tilavaraukset ja varoalueet (SPATIALDESC, ALLOCATION ja AVOIDANCE).

    • Putken korkeuden tyypiksi voidaan valita myös tyhjä, jolloin alkuperäiset tyypit eivät muutu.

    • Kaivon ominaisuuksia etsitään nyt sekä pohja- että kansipisteeltä.

Putkiverkkotoiminto

Putkiverkkotoiminto

Laske ominaisuuksien summat

(Editointi - Ominaisuudet - Summat)

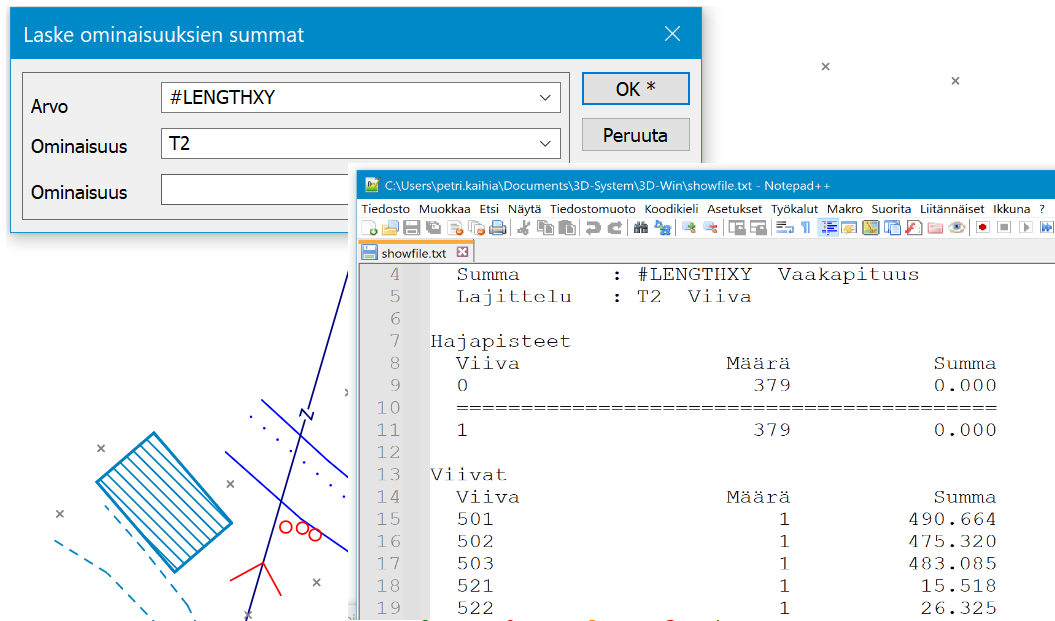

  • Uusi Laske ominaisuuksien summat toiminto:

    • Laskee annetun ominaisuuden summat sekä hajapisteiltä että viivoilta.

    • Ominaisuutena voi olla koodikenttä (T1-T6), korkeus (Z) tai makro (esim. #LENGTHXY).

    • Avaa showfile.txt tulostiedoston.


Laskenta

Jonomittaus

(Laskenta - Muut - Jonomittaus)

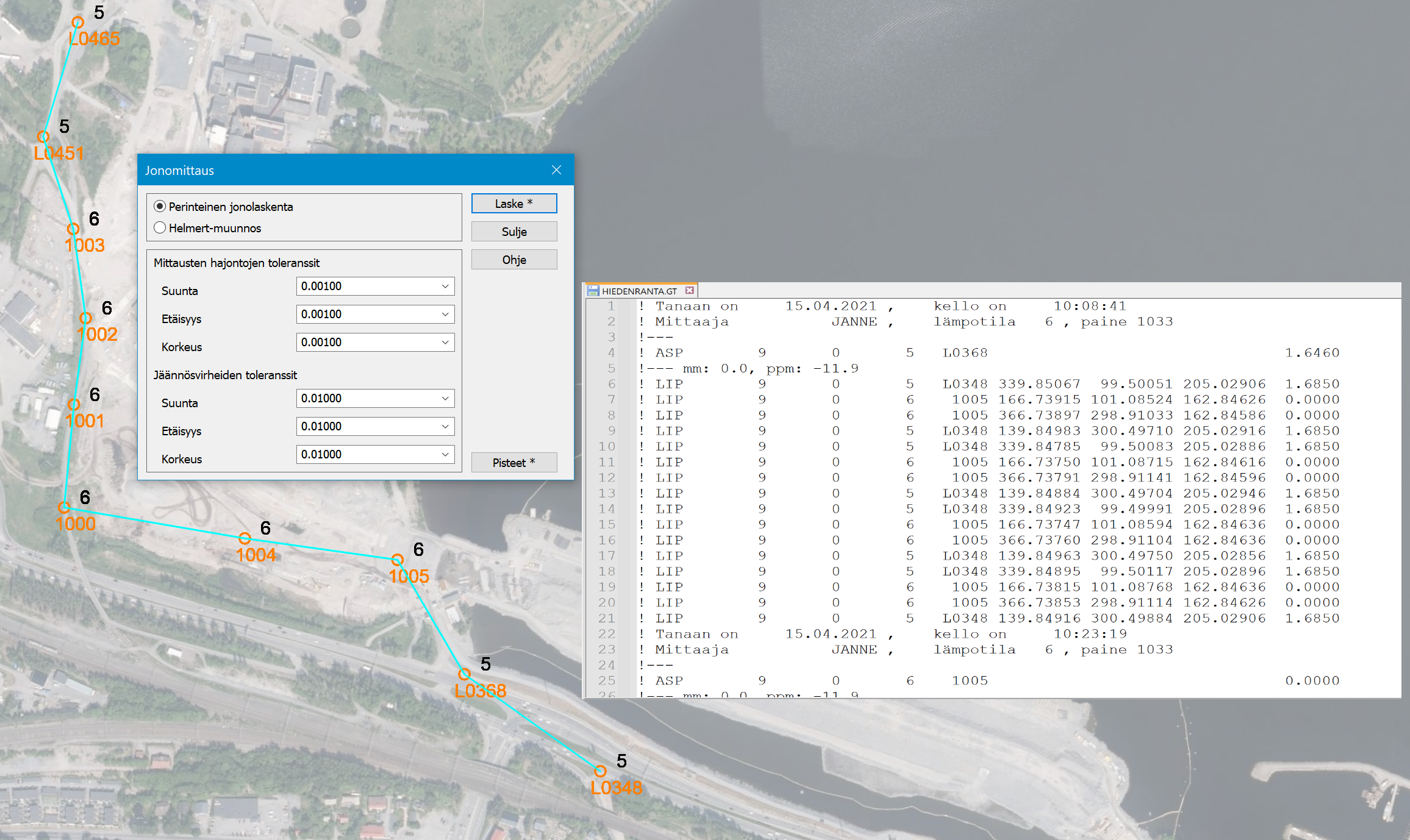

  • Uusi jonomittauksen laskenta:

    • Tasoittaa yksikertaiset jonot joko perinteisellä jonotasoituksella tai Helmert-laskennalla.

    • Asetuksina voidaan antaa havaintojen hajontojen sekä sulkuvirheiden toleranssit.

    • Jonossa voi olla mukana erillisiä kartoituspisteitä, jotka lasketaan tasoituksen jälkeen.

    • Tulostiedostoon listataan laskennan vaiheet, parametrit ja tuloskoordinaatit

    • Uudet pisteet voidaan kopioida uuteen tai aktiiviseen tiedostoelementtiin.

    • Havaintokirjan tulee olla Geonic-formaatissa, tunnetut pisteet voidaan lukea joko havaintokirjan mukana tai lisätä erillisestä tiedostosta.

    • Havaintokirja luetaan Geonic jono-muuntimella.

      • Geonic-muuntimessa on asetus kohdassa Editoi - Muut –> Lue jonomittaus


Maastomalli

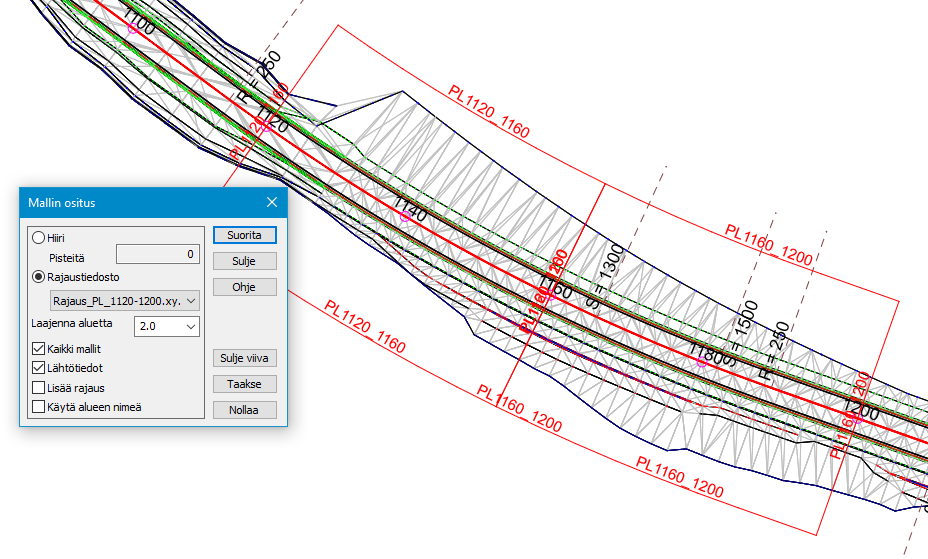

Mallin ositus

( Maastomalli - Mallin ositus)

  • Uusi toiminto mallien jakamiseen osiin:

    • Mallista voidaan poimia alue hiirellä osoitetun sulkeutuvan taiteviivan avulla.

    • Useita alueita voidaan poimia kerralla rajaustiedostossa (vektoritiedosto) olevien sulkeutuvien taiteviivojen avulla.

    • Rajaustiedostoa käytettäessä kunkin rajatun mallielementin nimen perään lisätään rajausviivan tunnus (T2).

    • Kaikki elementtilistassa olevat mallit voidaan tarvittaessa osittaa yhdellä kerralla.

    • Aluerajauksia voidaan laajentaa ennen osittamista ja rajausviiva voidaan liittää mukaan niihin.

    • Samassa hakemistossa olevat samannimiset vektoritiedostot voidaan myös osittaa lähtötietoina.

    • LandXML-tiedoston SourceData voidaan osittaa Lähtötiedot-asetuksella.

Poikkileikkaus

( Maastomalli - poikkileikkaus)

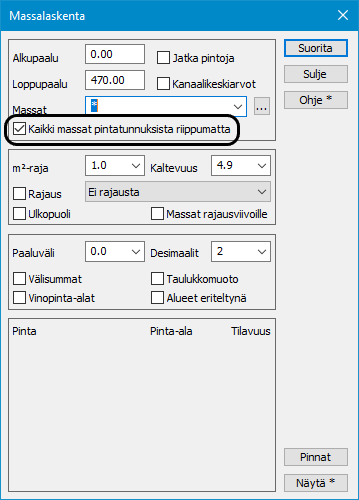

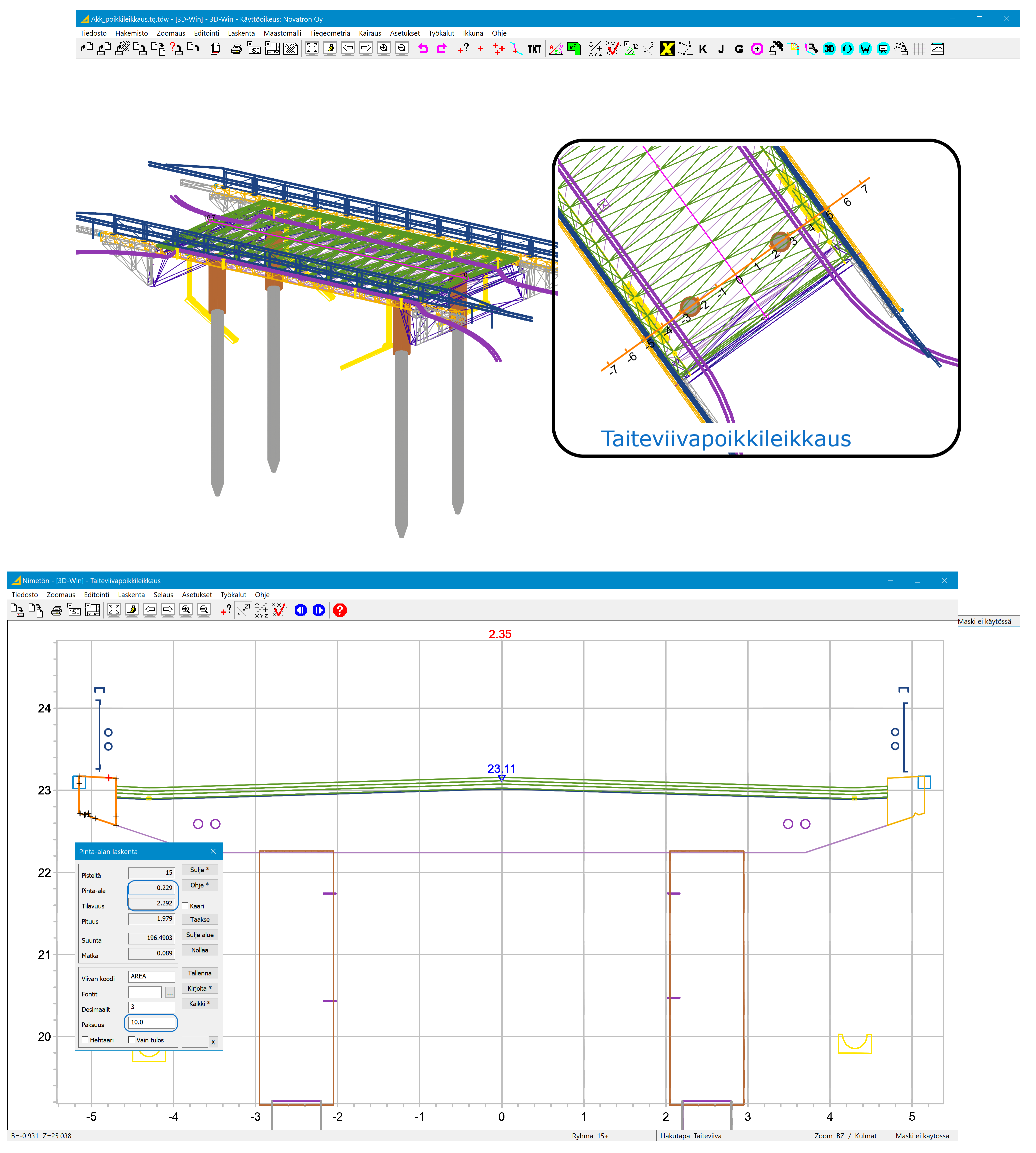

  • Lisätty poikkileikkausmassalaskentaan asetus massojen laskentaan pintatunnuksista välittämätttä.

  • Asetus pakottaa käyttöön laskentatilan, jossa massat lasketaan ylhäälta alas aina seuraavaan pintaan riippumatta niiden pintatunnuksista.

  • Tämä laskentatila tulee käyttöön automaattisesti, jos aineistosta puuttuu pinta 11.

Lisää viivoja malliin

(Maastomalli - Muut - Lisää viivoja malliin)

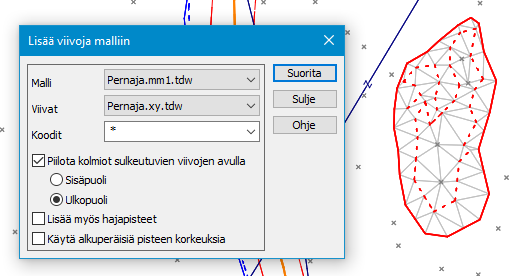

  • Viivojen lisääminen malliin osaa nyt piilottaa myös alueiden ulkouoliset kolmiot.


Kairaus

Formaatit

  • Muutoksia Infra-kairausformaattiin:

    • Lisätty tuki TX-riveille, luetaan ja kirjoitetaan FREETEXT-ominaisuutena puolipisteillä erotettuna.

    • PK-riville ei enää kirjoiteta turhia välilyöntejä.

    • AT-rivit luetaan ja kirjoitetaan erillisen ATTRIBUTE-ominaisuuden kautta.

    • LA-rivin kolmas tieto Kärjen koko luetaan ja kirjoitetaan TIPSIZE-ominaisuuden kautta.

    • Lisätty HK- ja MW-kairaustyyppien luku ja kirjoitus.

    • Korjattu lukuongelmia UTF-8 -merkistöllä koodattujen tiedostojen kanssa.

Editointi

(Kairaus - Editointi)

  • Lisätty HK- ja MW-kairaustyyppien editointi.

    • HK-kairaustyypin (heijarikairaus vääntömomentilla) symboli ja diagrammi ovat samoja kuin heijarikairauksella.

    • MW-kairaustyypillä (MWD-kairaus) on oma symbolinsa, mutta diagrammin piirto ei toistaiseksi vielä toimi.

    • Molempien luku ja tallennus 3D-Winin kr.tdw -binääritiedostoon toimii uudella ohjelmaversiolla.

    • Vanhat ohjelmaversiot eivät ymmärrä uusia kairaustyyppejä, mutta niiden havaintodata säilyy editoitaessa.


Asetukset

Pisteen esitys

(Asetukset - Pisteen esitys)

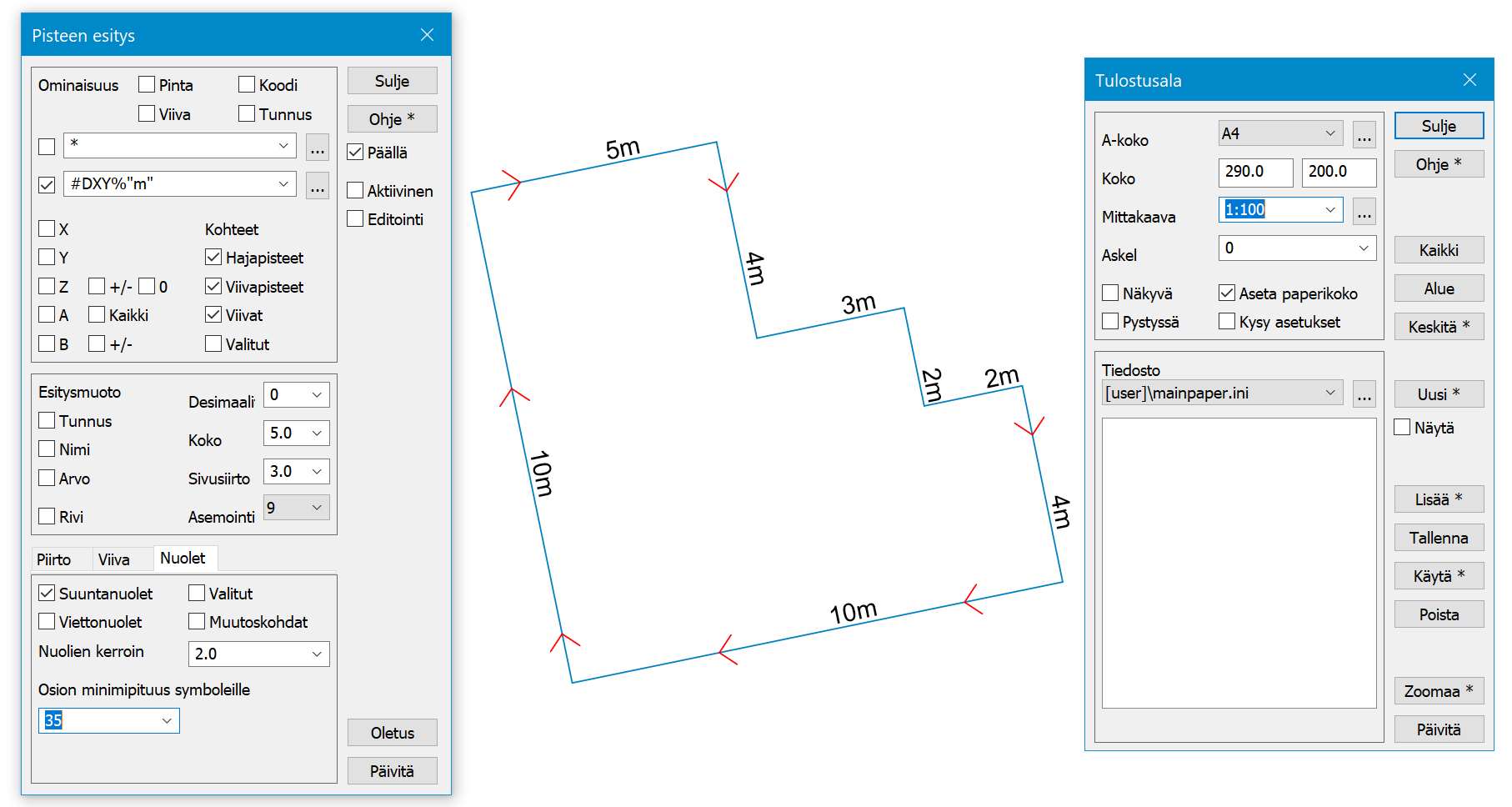

  • Siirretty nuolien piirtoasetukset Pisteen esityksen alareunan kolmannelle välilehdelle:

    • Uusi asetus estää viivasymbolien ja suuntanuolien piirron lyhyille viivaosioille.

    • Jättää symbolit ja nuolet piirtämättä viivan osioilta joiden pituus on pienempi kuin annettu. Jos annettu pituus on 0, piirtää kaikki symbolit ja nuolet.

    • Viivaosion minimipituus voidaan antaa millimetreinä (positiivinen) tai metreinä (negatiivinen).

    • Millimetreinä annettu positiivinen arvo:

      • Zoomaus paperi

      • Mittakaava vaikuttaa arvoon

      • Esimerkissä mittaakava 1:100, annettu arvo minimipituudelle on 35

      • Piirtää viivan suuntanuolen viivaosioille, joiden pituus on enemmän kuin 3,5m

    • Metreinä annettu negatiivinen arvo

      • Mittakaavalla ei vaikutusta

      • Suoraan annettu minimipituus viivaosiolle


Työkalut

ECW-kuva

(Työkalut - ECW-kuva)

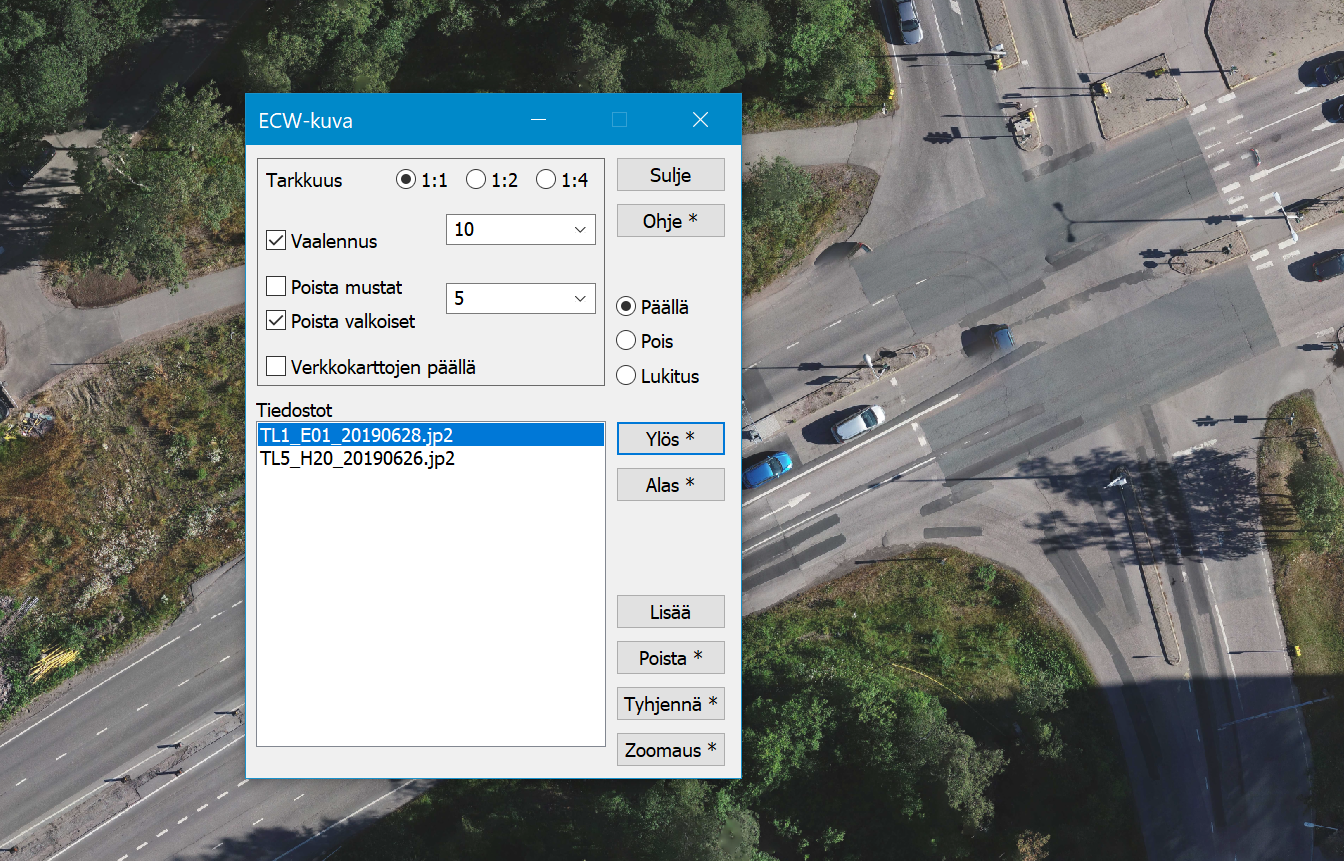

  • Muutoksia ECW-toimintoon:

    • Lisätty Ylös- ja Alas-painikkeet tiedostojen piirtojärjestyksen muuttamista varten.

    • Lisätty asetus vaaleiden pikseleiden poistamiseen. Käyttää samaa toleranssia kuin tummien poisto.

    • Kasvatettu listan kuvien maksimimäärä viidestäkymmenenestä sataan.

Verkkopalvelut

(Työkalut - Verkkopalvelut)

  • Lisätty verkkokarttapalveluihin hakukentät tasojen nimille.

    • Löytyy kaikista dialogeista Haku -kenttä.

    • Hakukenttä tulee olla tyhjä, mikäli haluaa kaikki tasot näkyviin dialogiin.

    • Voit myös kopioida haluamasi tason nimen Haku-kenttään ja Suosikki*-painikkeella saat tallennettua alasvetovalikkoon.

    • Shift+Suosikki poistaa alasvetovalikosta valitun tason nimen.

Hakutapa

(Työkalut - Hakutapa ja ryhmä)

  • Hakutapa Taiteviiva toimii nyt myös poikki- ja pituusleikkausten 9-pinnan viivojen kanssa.


Ikkuna

Taiteviivapoikkileikaus

(Ikkuna - Taiteviivapoikkileikkaus)

  • Muutoksia 9-pinnan taiteviivojen käsittelyyn:

    • Taiteviivojen piirtotieto kopioituu nyt taiteviivapoikkileikkauksen viivoihin.

    • Samalla koodilla olevat viivat yhdistetään yhdeksi taiteviivaksi poikkileikkauksessa.

    • Sulkeutuvia viivoja.

    • Voidaan hyödyntää pinta-alan laskentaa. Kuvassa reunapalkin tilavuus saadaan selville antamalla pituus (Paksuus).

  • Aineiston tulee olla 9-pinnalla.

  • Viivojen numerointi (Editointi - Ominaisuudet - Numerointi), mikäli poikkileikkauksessa 9-pinnan viivat ei kuvaudu oikein.

Poikkileikkaus

  • Poikkileikkausten pisteille lisätään ominaisuudeksi alkuperäisen pääikkunan tiedoston nimi.

    • Taiteviivapoikkileikkauksessa on osoitettu pinnan taitetta.

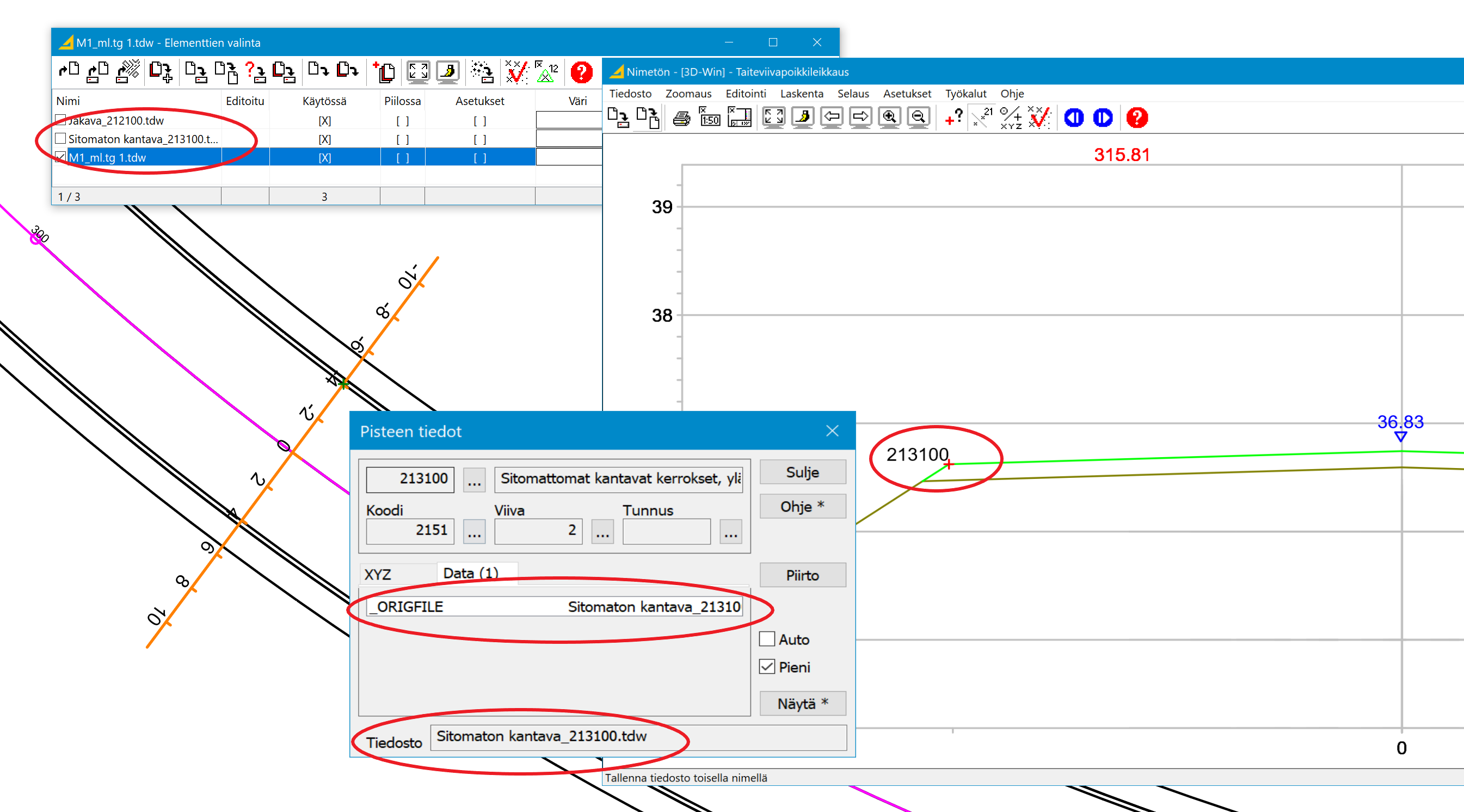

    • Editointi - Pisteet - Tiedot näyttää Data-lehdellä ominaisuutena _ORIGFILE pääikkunassa olevan tiedoston nimen.

    • Tiedosto -kohdassa pääikkunan elementtilistan tiedoston nimi.


JavaScript errors detected

Please note, these errors can depend on your browser setup.

If this problem persists, please contact our support.
