3D-Win 6.6.4

Huomioi, että 6.6.4 versio toimii ainoastaan Windows 64-bittisessä käyttöjärjestelmässä. Ohjelmisto on suunniteltu toimimaan Windows 10 käyttöjärjestelmässä.

Palvelimella olevat ajurit kannattaa päivittää työasemien ja palvelimen välisen sujuvan liikenteen varmistamiseksi. Ajuri-tiedosto haspusersetup.zip on ladattavissa 3D-Win -kotisivuilta valikosta Tuki – Ladattavat tiedostot – Ajurit ja apuohjelmat.

Muutokset 3D-Win -ohjelmiston versiossa 6.6.4 (28.8.2020)

Yksityiskohtainen muutoslista

Seuraavan version 6.7.0 muutokset

1 Yleistä

  • Lisätty uusia viivamakroja

    • #STARTX, #STARTY ja #STARTZ viivojen alkupisteiden koordinaateille.

    • #ENDX, #ENDY ja #ENDZ viivojen loppupisteiden koordinaateille.

    • #LINEBEARING suuntakulmalle viivan alkupisteestä loppupisteeseen.

  • Optimoitu mallien luku kolmioimalla huomattavasti nopeammaksi.

  • Tekstien läpinäkymättömyys toimii nyt myös TitleInfo -erikoisasetuksen kanssa.

    • Toimii Zoomaus-piirtotavalla Paperi silloin, kun Otsikkotaulun Otsikkotiedosto ei ole käytössä.

2 Formaatit

LandXML/InfraModel

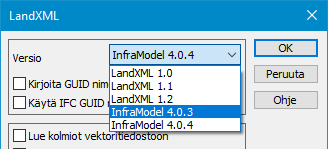

  • Poistettu asetuksista InfraModel-rasti, InfraModel versio valitaan nyt versiolistasta.

  • Versiolistassa on nyt erikseen versio InfraModel 4.0.3, joka toimii myös Leican kanssa.

  • PlanFeatures-osioista luetaan nimi oikein tiedoston GROUP-ominaisuuteen.

  • Kirjoittaa IM_footing-, IM_cable-, IM_railing- ja IM_fence-tyyppiset PlanFeature-kohteet.

  • Tunnistetaan pakollisista ominaisuuksista IM:foundationType, IM:cableType, IM:railingType ja IM:fenceType.

Sonera -formaatti
  • Muutoksia Sonera-formaattiin

    • Lisätty kirjoitukseen erikoisasetukset DepthAttribute ja DepthLimit vajaan syvyyden käsittelyyn.

    • DepthAttribute määrää ominaisuuden, jossa on kaapelin syvyys ja DepthLimit

    • Jos syvyys on alle minimisyvyyden, kirjoitetaan kaapelin koodiksi vajaan syvyyden koodi.

Keilausformaatit
  • LAS-kirjoitus antaa selkeämmän virheilmoituksen liian suurista pistenumeroista (>65535).

XML-formaatti poravaunujen tiedonsiirtoon
  • Muutos Iredes Plan -formaattiin

    • Luku kopioi automaattisesti ominaisuudet DrillBitDia ja TypeOfHole kenttiin T1 ja T3.

Kairausformaatit
  • Muutos Tekla-kairausformaattiin

    • Korjattu LB-rivien kirjoitus tekstimuotoisten arvojen kanssa.

3 Editointi

Poista samat viivaosiot                             ( Editointi – Viivat – Työkalut )
  • Korjattu samojen viivaosioiden poisto prioriteettilistan kanssa.

    • Toiminnon erikoisasetuksissa olevaan listaan lisätään lajikoodit, jotka pyritään jättämään jäljelle

Editoi viivaa                                              ( Editointi – Viivat – Editoi )
  • Viivan tihennys toimii nyt myös kaarien kohdalla.

    • Valitse Osio-sivu, paina Lisää -painiketta hiiren 2.painikkeella ja valitse Tihennys.

4 Laskenta

Yleistä
  • Parannettu laskentojen ylityksen käsittelyä

    • Ylityksen määrän syöttäminen käsin toimii nyt myös tarkistuksen ollessa päällä.

    • Linjalaskenta piirtää eri värillä puuttuvan pystygeometrian osuuden.

  • Lisätty kaikkiin linjatarkkeisiin A-mitan tallennus ominaisuuteen CRD_A.

5 Kairaus

  • Korjattu siipikairauksen tulkkauksen arvojen laskenta ja tiedoston kirjoitus.

6 Työkalut

Verkkopalvelut                                         ( Työkalut – Verkkopalvelut )
  • Lisätty ensiasennuksen karttapalveluihin Maanmittauslaitoksen avoin WMTS-palvelu.

Aputoiminnot                                           ( Työkalut – Aputoiminnot )
  • Porakaavion laskentatoiminto numeroi luodut viivat automaattisesti.

7 Ikkuna

Pituusleikkaus                                           ( Ikkuna – Pituusleikkaus )
  • Pituusleikkausikkunaan luettu rakennekerrosten poikkileikkaustiedosto menee nyt oikein kuvatiedostoon.
