3D-Win 2023.2

Palvelimella olevat verkkolisenssin ajurit kannattaa päivittää työasemien ja palvelimen välisen sujuvan liikenteen varmistamiseksi. Ajuritiedosto haspusersetup.zip on ladattavissa 3D-Win Extranet sivun Materiaaleista Ajurit ja apuohjelmat

Muutokset 3D-Win -ohjelmiston versiossa 2023.2 (3.2.2023)

Yksityiskohtainen muutoslista

Edellisen version 2023.1 muutokset

Seuraavan version 2023.3 muutokset

Yleistä

Versiosta 2023.2 alkaen Geotiff, GeoJson, GPKG, JP2 ja Xsite Manage Asbuilt  CSV -formaatit löytyvät oletuksena Muuntimet -listauksesta ohjelman ensiasennuksessa. Ohjelmaversion päivityksen yhteydessä käyttäjähakemistoa ei ylikirjoiteta, jonka vuoksi muuntimet tulee lisätä erikseen Tuonti -toiminnolla.

• Lisätty asennuspakettiin convert_2023_2.ini käyttäjähakemistoon uusille muuntimille:

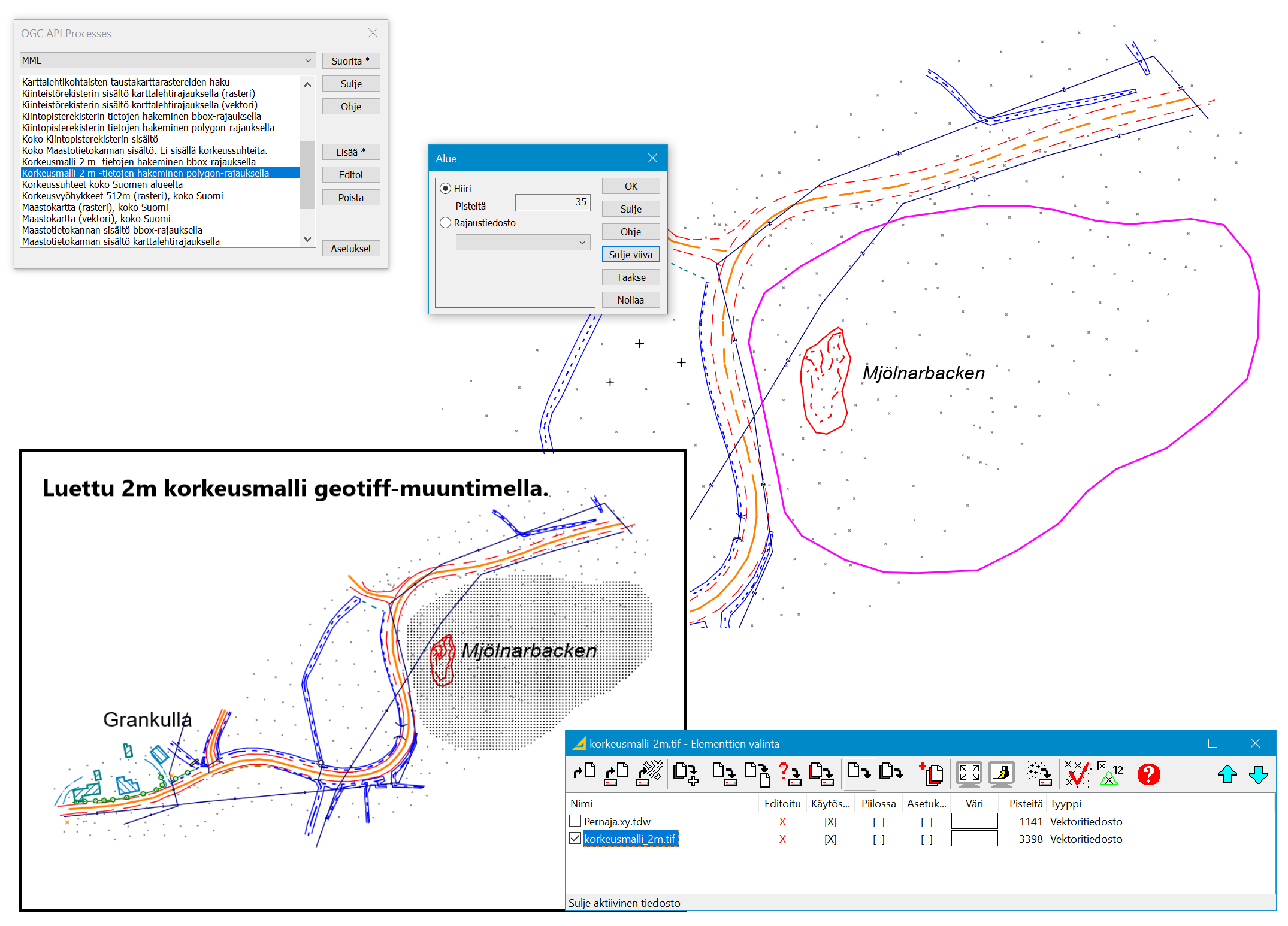

  • Vektoritiedostojen lukuun GeoTiff korkeusmalleja varten.

  • Vektoritiedostojen lukuun GeoJSON ja GPKG Maanmittauslaitoksen aineistoja varten.

  • Rasterikuvien lukuun JP2-muunnin Maanmittauslaitoksen ortokuvia varten

  • Uusi Xsite Manage Asbuilt CSV lukee oikein Managen uuden CSV-muodon.

    • Käyttäjä voi poistaa listasta vanhan Xsite Manage CSV -muuntimen!

  • Maastomallien kirjoitukseen GeoTiff korkeusmalleja varten.

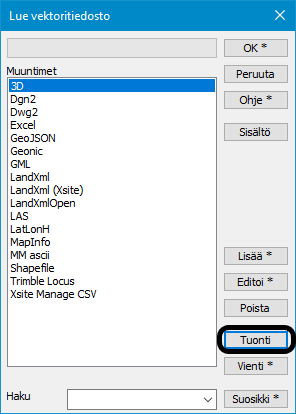

Tiedosto - Formaatit -Vektoritiedosto

• Tuonti -painikkeella voit lukea käyttäjähakemistosta convert_2023_2.ini -tiedoston.

  • Muuntimet Geotiff, GeoJson, GPKG, JP2 ja Xsite Manage Asbuilt CSV on lisätty lukupuolelle.

  • Geotiff lisätty kirjoituspuolelle.

• Toiminto osaa lisätä samalla kertaa muuntimet oikean tiedostyypin mukaisesti niin luku- kuin kirjoituspuolelle!

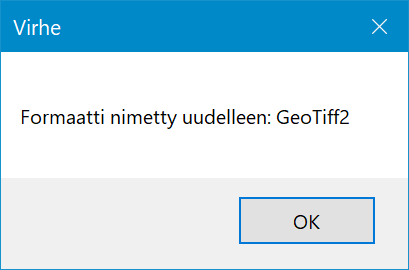

Mikäli convert_2023_2.ini -tiedoston tuonnin yhteydessä on jo samanniminen formaatti olemassa, nimeää ohjelma uudelleen formaatin antamalla nimen loppuun 2.

• Virheilmoituksen kuittaaminen OK-painikkeella jatkaa tuonnin loppuun.

• Voit poistaa listalta uudelleen nimetyn formaatin Poista -painikkeella

• Otettu käyttöön uusi osoite ohjelman kotisivulle: https://3dwin.fi

• Muutettu useissa toiminnoissa koodikenttien tunnukset T1-T4 oikeiksi nimiksi (pinta, viiva, koodi, tunnus).

---

Tiedosto

Tiedosto - Elementit - Asetukset

• Tiedostoelementin asetusten muutoksia:

  • Lisätty asetus piirtämään elementti päällimmäiseksi.

  • Lisätty asetus tiedoston vaalennusprosentille.

  • Pikanäppäin Ctrl+F4 avaa aktiivisen tiedoston asetukset.

Tiedosto - Elementit - Valinta

• Estetty piilotettujen ja ei käytössä olevien tiedostojen editointi seuraavissa toiminnoissa:

  • Pisteryhmän poiminta aktiiviseen elementtiin.

  • Korkeus mallista -toiminnon korkeuden tai ominaisuuksien asettaminen.

  • Pisteen, Viivan ja Alueen editoinnin uusien kohteiden luominen.

  • Kartoituksen ja GPS-mittauksen pisteiden lisääminen.

Tiedosto - Kuvatiedosto

• Lisätty kuvatiedostoon uusi asetus käyttämään oletuksena aktiivisen tiedoston nimeä.

• Pisteen esityksen tekstit ja viivojen nuolet toimivat nyt myös mallin kuvatiedostossa.

---

Formaatit

LandXML

• Parannuksia LandXML PlanFeature -ominaisuuksien käsittelyyn:

  • Tiedostoista luetaan nyt kaikkien Feature-osioiden Property-määrittelyt ominaisuuksiksi.

  • Tunnetut IM4-ominaisuudet saavat edelleen nimiavaruudeksi IM (esim. IM:footingMaterial).

  • Muiden ominaisuuksien nimiavaruudeksi tulee Featuren code-ominaisuus (esim. Liikennemerkit:Kalvotyyppi).

  • Kirjoitettaessa GIS-ohjaintiedossa toimii ominaisuuden nimi sekä nimiavaruudella että ilman sitä.

  • Jos ominaisuudella ei ole nimiavaruutta, etsitään sitä myös kirjoitettavan Featuren nimen kanssa.

• LandXML/InfraModel muutoksia:

  • InfraModel-muuntimen määrittely laittaa nyt oletuksena päälle asetusten kysymisen.

  • infraCodingDesc-ominaisuuteen kirjoitettava arvo haetaan kooditiedostosta erikseen.

  • Korjattu LandXML tarkepisteiden pintatunnuksen luku.

• LandXML-tiedostoista luetaan nyt myös yleiset feature/property laajennokset.

• Nopeutettu LandXML-tiedostojen lukua sekä yleisesti että erityisesti Avaa LandXML-toiminnolla.

• InfraModel-muuntimen SourceData-valinta pakottaa sen kirjoitustyypiksi myös putkiverkoille ja kalusteille.

Trimble JobXML

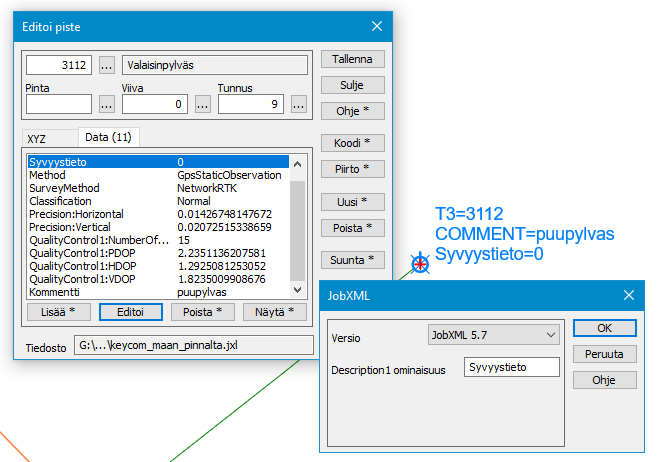

• Lisäyksiä Trimble JobXML-formaatin ominaisuuksien käsittelyyn:

  • Luetaan ja kirjoitetaan pisteen kommentit.

  • Luetaan ja kirjoitetaan Precision:Horizontal ja Precision:Vertical tarkkuusarvot

  • Luetaan ja kirjoitetaan GPS QualityControl1 tiedot NumberOfSatellites, PDOP, HDOP ja VDOP

  • Uusi asetus Description1 kentän ominaisuudelle mahdollistaa sen tallentamisen muuhun ominaisuuteen (kuva).

    • Kaapelikartoituksen syvyystieto voidaan maastossa tallentaa T1-kenttään. Lukuvaiheessa asetuksella määritellään esim. T5-kenttään tai haluttuun ominaisuuteen Tunnus=Syvyystieto

DWG

• Uusittu spline-käyrien käsittely DWG-luvussa:

  • Käyrää ei räjäytetä, vaan muunnetaan suoraan taiteviivaksi.

  • Lisätty erillinen räjäytysrasti vanhalle käsittelytavalle.

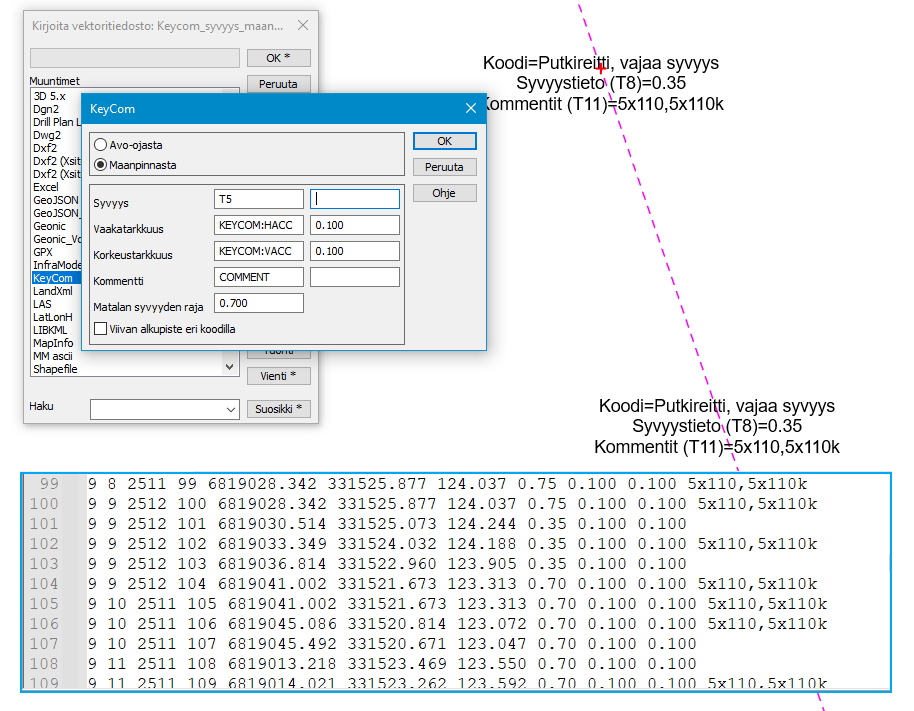

KeyCom

• Testikäyttöön Keycomin verkkotietojärjestelmään luettava 11-sarakkeen siirtoformaatti.

  • Pohjautuu Traficomin määräykseen 71/2020 M verkkotietojen ja verkon rakentamissuunnitelman toimittamisesta.

  • Päivitetty versio vanhasta Sonera-formaatista, rakenteeltaan samanlainen.

  • Uusina ominaisuuksina kaapelin mittauksen vaaka- ja pystytarkkuus.

  • Käytettävien ominaisuuksien nimet ja oletusarvot annetaan asetuksissa.

  • Kirjoittaa määrittelyn mukaisesti joko maan pinnalta tai avo-ojasta mitatun tiedoston.

  • Tarkistaa matalan syvyyden viivojen koodauksen ja varoittaa vääristä koodeista.

  • Asetuksella voidaan määrätä vanha kirjoitustapa, jossa viivan ensimmäisellä pisteellä on eri koodi .

---

Editointi

Editointi - Viivat - Viistä/pyöristä

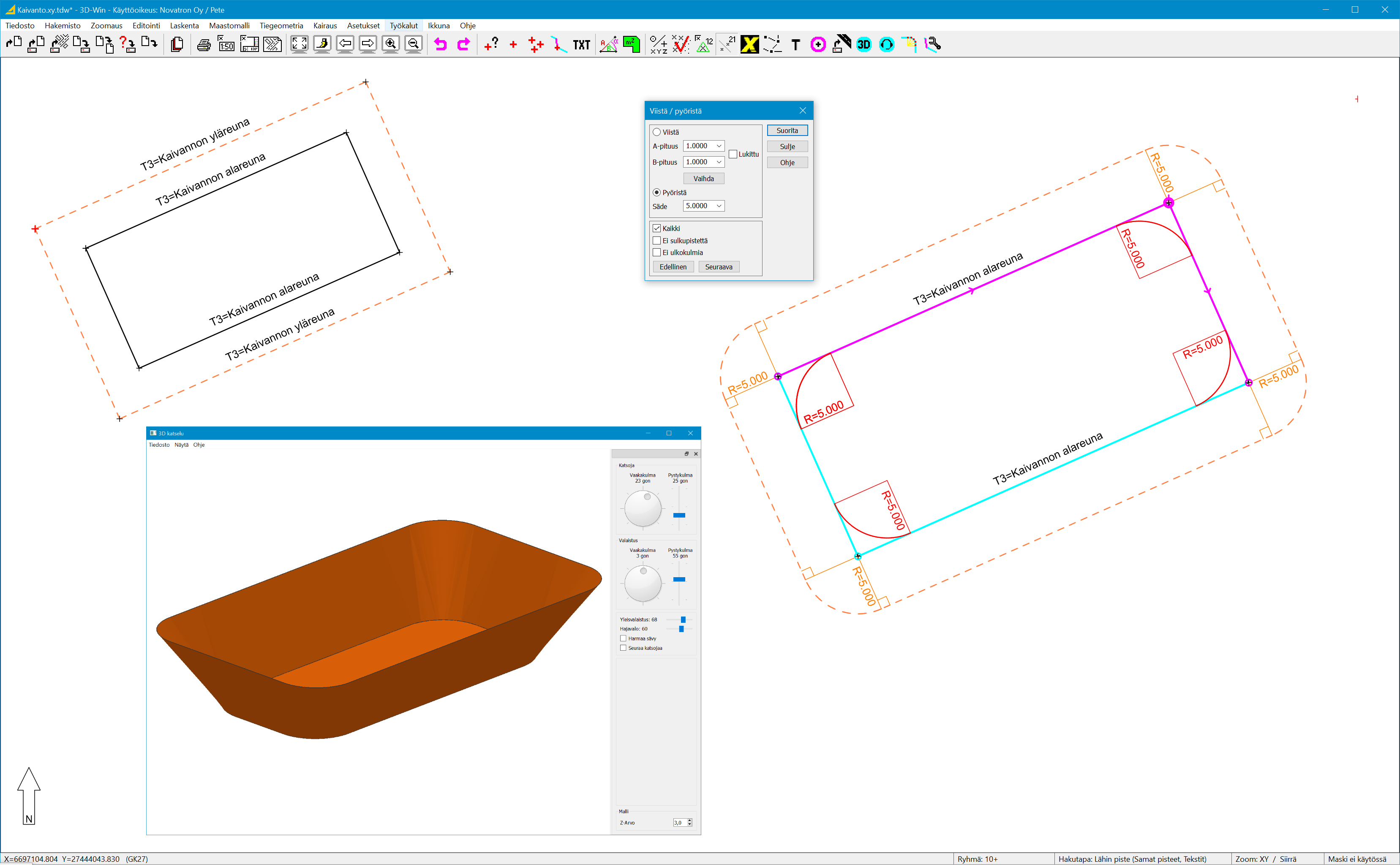

• Uusi toiminto taiteviivojen kulmien viistämiseen / pyöristämiseen:

  • Viistää kulmia annetuilla etäisyyksillä tai pyöristää annetulla säteellä.

  • Käsittelee joko yhden aktiivisen kulman tai taiteviivan kaikki kulmat kerralla.

  • Asetuksella "Ei ulkokulmia" voidaan käsitellä vain alueiden sisäpuoliset kulmat.

Editointi - Ominaisuudet - Tarkista

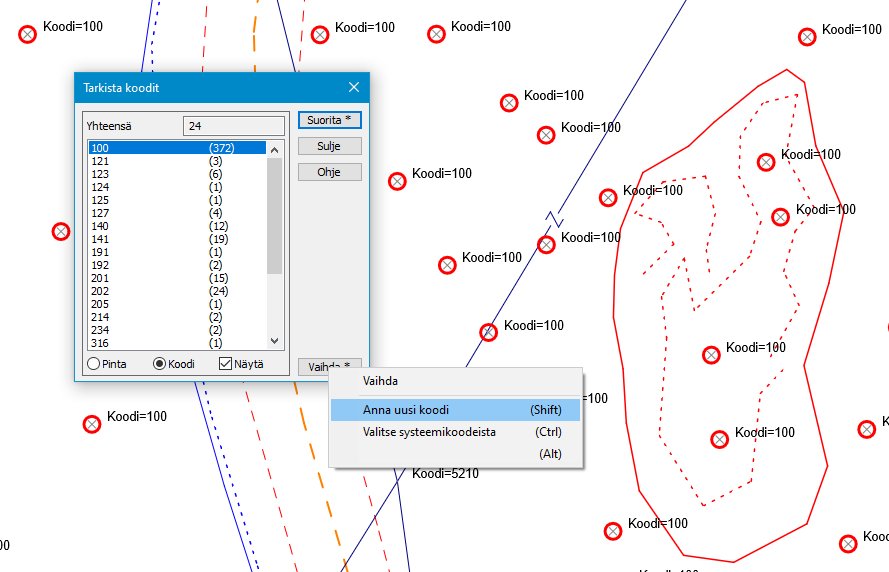

• Uusittu koodien tarkistus:

  • Toiminto osaa nyt vaihtoehtoisesti tarkistaa myös pintatunnukset.

  • Pisteet, jotka on nimetty listasta valitulla koodilla, voidaan korostaa punaisella ympyrällä (Näytä-asetus).

  • Uusi koodi valitaan aina listasta, jota voidaan myös tarvittaessa editoida.

  • Shift-näppäimen kanssa voidaan koodi vaihtaa lisäämättä sitä koodilistaan.

Editointi - Viivat - Kopioi

• Viivan kopioinnin Auto- Valitut- ja Rakenna viiva -optioista vain yksi voi olla päällä kerrallaan.

Editointi - Viivat - Editoi  → (Shift+Ohje)

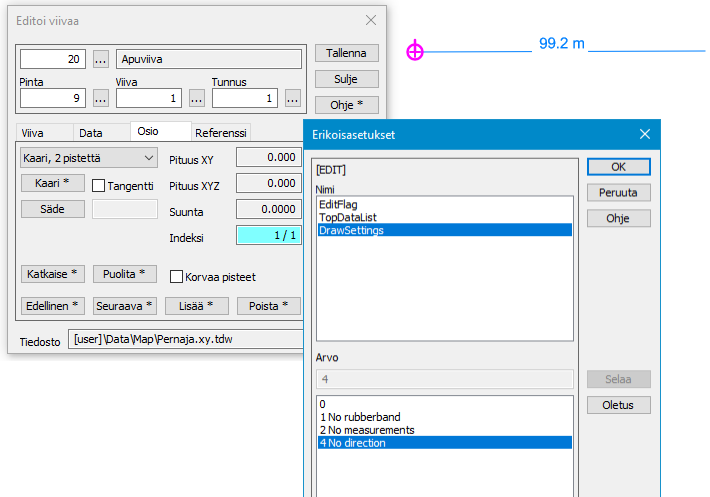

• Lisätty viivan lisäyksen kuminauhan piirron erikoisasetukseen optio piirtämään vain etäisyys.

• DrawSettings asetus 4 No direction poistaa suunnan.

Editointi - Tiedoston korjaus

• Lisätty tiedoston korjaukseen mahdollisuus korjata vain valitut kohteet.

Editointi - Lisää kohteita

• Lisää kohteita -toiminnon Korvaa pisteet -asetus toimii nyt pistekohtaisesti samalla tavalla kuin viivan editoinnissa.

Editointi - Muut - Putkiverkko

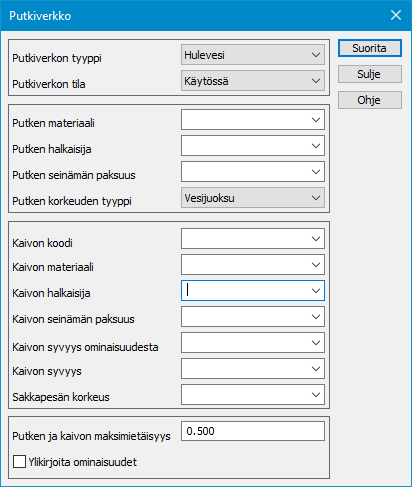

• Putkiverkkotoiminnon korjaaminen ja päivittäminen

  • Putkien ja kaivojen attribuutteja ei ylikirjoiteta, jos "ylikirjoita ominaisuudet" ei ole päällä.

  • Kaivojen koodit voi määrittää pilkulla erotetulla koodilistalla. Tyhjä kenttä tai "*" käsittelee kaikki hajapisteet kaivoina.

  • Tunnistetaan paineistetut putket IM:pressureClass ominaisuudesta.

  • Tuetaan erityyppisiä putkien korkeuksia (laki, keski, vesijuoksu, pohja).

  • Säilytetään alkuperäiset putkien ja kaivojen numerot mikäli mahdollista.

---

Laskenta

Laskenta - Muunnokset - Muunna XY

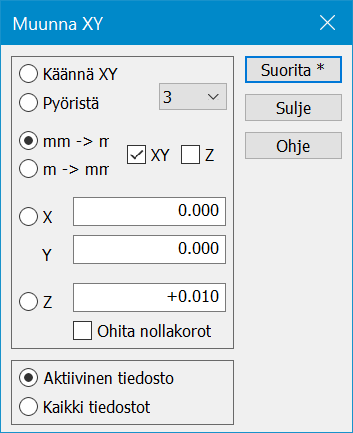

• Lisätty Muunna XY -toiminnon mm ↔ m muunnokseen optiot käsittelemään vain joko XY tai Z-koordinaatit.

• Lisätty laskentatoimintoihin asetus automaattitallennukselle (Geodeettinen, Taiteviiva, Vaakageometria, Avaruussuora).

---

Maastomalli

Maastomalli - Aputoiminnot -Laajenna mallia

• Muutoksia mallin laajentamiseen taiteviivoilla:

  • Jos viivoilla on korot, niitä käytetään suoraan laajennetun mallin korkoina.

  • Jos viivat ovat nollakorossa, lasketaan korot samalla tavalla kuin sivusiirtoa käytettäessä.

Maastomalli - Aputoiminnot - Mallin pursotus

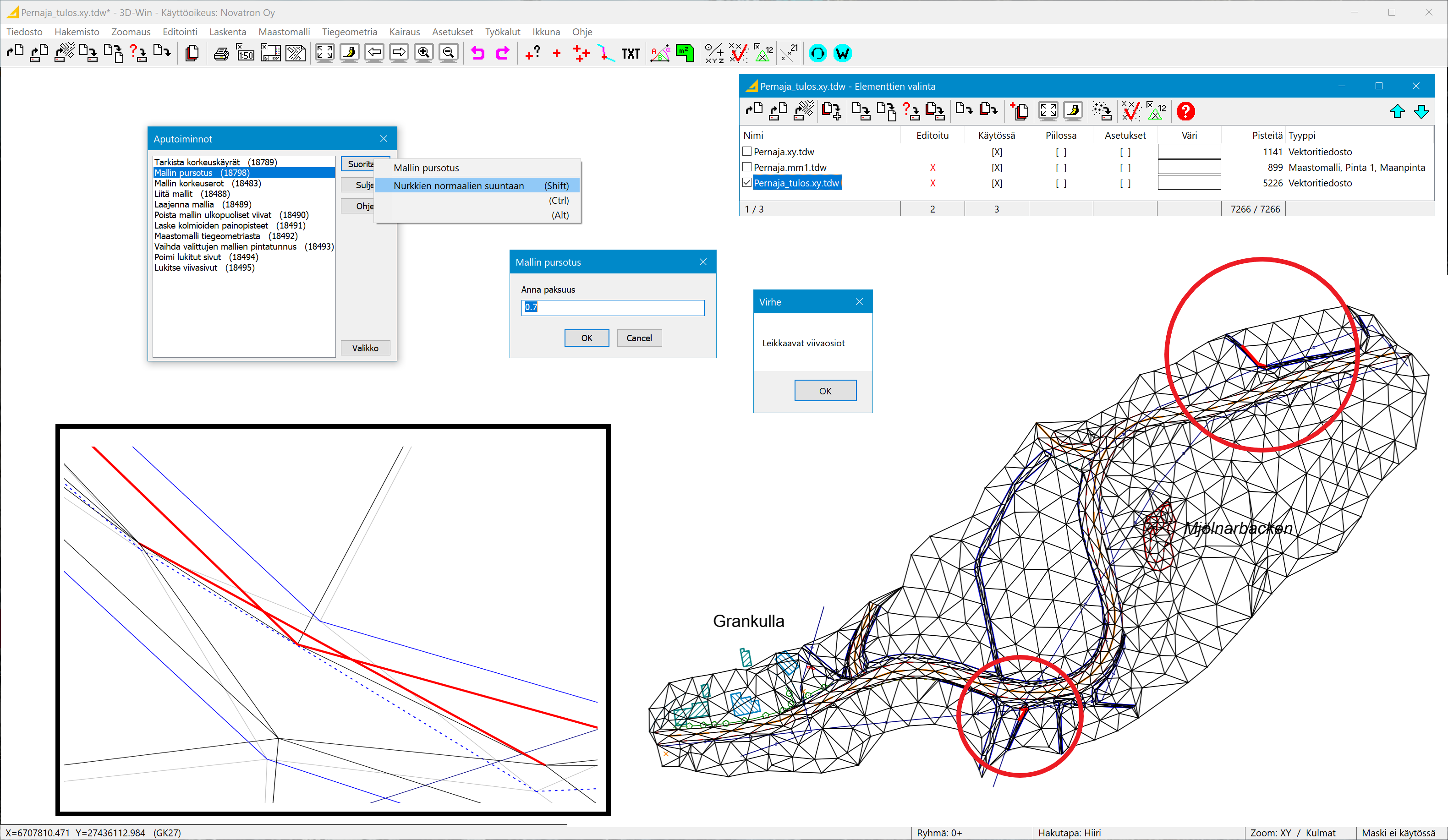

• Mallin pursotus normaalien suuntaan maalaa tulostiedoston risteävät kolmiot punaisella.

• Kapeat kolmiot ja jyrkät taitteet saattavat aiheuttaa pursotettujen kolmioiden menevän päällekkäin.

• Esimerkkikuvassa ympyröity punaisella ja alakulmassa suurennos leikkaavista viivaosioista tulostiedostosta.

• Korkeuskäyrien koodauksen erikoiskäyrää ei enää luoda automaattisesti.

• Mallin GUID-ominaisuuden puuttuessa korkeustarke tekee REFMODEL-ominaisuuden mallin nimestä.

• Massalaskennan tulostiedoston alueen nimisarakkeen leveys lasketaan pisimmän nimen mukaan.

---

Tiegeometria

Tiegeometria - Asetukset

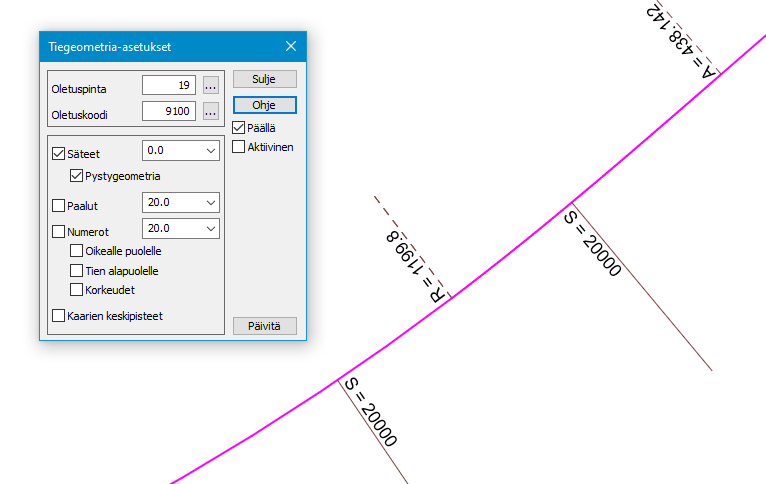

• Lisätty tiegeometrian piirtoon uusi asetus näyttämään pystygeometrian kaarien alku- ja loppupisteet.

---

Asetukset

Asetukset - Koodit

• Korjauksia Leican kooditiedoston kirjoitukseen:

  • RGB-värin komponenttijärjestys on nyt oikea BGR.

  • Selitysten katkaiseminen tehdään oikein utf-8 -merkistön kanssa.

---

Työkalut

• Alue-, Suorakaide- ja Koodi-hakutavat Shift-näppäimen kanssa nollaavat vanhan pisteryhmän ennen suoritusta.

• Koodihaun avaaminen Alt-näppäimen kanssa kopioi aktiivisen pisteen koodin hakukenttään.

• Hakutavat eivät enää tartu teksteihin, jos ne on laitettu pois päältä pisteen esityksestä.

Työkalut - Verkkopalvelut

• Lisätty uusi WFS-asetus asiakastunnukselle palveluihin, joissa on useiden eri asiakkaiden tietoja (ESRI).

• Lisätty uusi OGC API Processes -verkkokarttayhteys:

  • Mahdollistaa erilaisten aineistojen latauksen karttalehdittäin, suorakaiteina (bbox) tai vapaamuotoisina alueina (polygoni).

  • Kysyy ensin hakemiston ladattavalle aineistolle ja avaa sitten aineistokohtaisen hakutoiminnon.

  • Kun aineisto on ladattu, se luetaan automaattisesti elementtilistaan. Katso lisätietoja automaattisesti Elementtilistaan luettavista tiedostomuodoista toiminnon Ohjeesta.

  • Tunnetut suomalaiset koordinaatistot voidaan muuntaa automaattisesti.

  • Karttalehtijaon taso haetaan automaattisesti zoomaustason mukaan.

  • Testattu toistaiseksi vain Maanmittauslaitoksen palvelulla.

  • Lisätty Maanmittauslaitoksen OGC API Processes -palvelun osoite mukaan ensiasennuksiin:

    • https://www.maanmittauslaitos.fi/paikkatiedon-tiedostopalvelu

• Tutustu OGC API Processes -verkkokarttayhteys Wiki-artikkeliin rajapintapalvelusta.

  • Tarkempi ohjeistus rajapinnan palveluasetuksista ja käyttöönotosta.

  • Ohjevideot artikkelissa:

    • Rajapintapalvelun käyttöönotto ja korkeusmallit bbox- ja polygoni-rajauksella

    • MTK-koodien käyttöönotto ja Maastotietokanta-aineiston lataus bbox-rajauksella

    • Karttalehtihaku rasteriaineistolle

Työkalut -Xsite Manage

• Muutoksia Manage-yhteyteen:

  • Työmaat järjestetään listassa aakkosjärjestykseen.

  • Erillisellä Kirjaudu-painikkeella voidaan vaihtaa eri käyttäjätunnukselle.

---

Ohje

• Muutoksia Ohje-valikkoon:

  • Muutettu asiakasporttaalin linkki suoraksi linkiksi tukiporttaaliin.

  • Lisätty linkit wikiin ja tuleviin koulutuksiin.

    • Dokumentaatio wiki Wiki-artikkelit

    • Koulutuskurssit https://3dwin.fi/koulutukset/

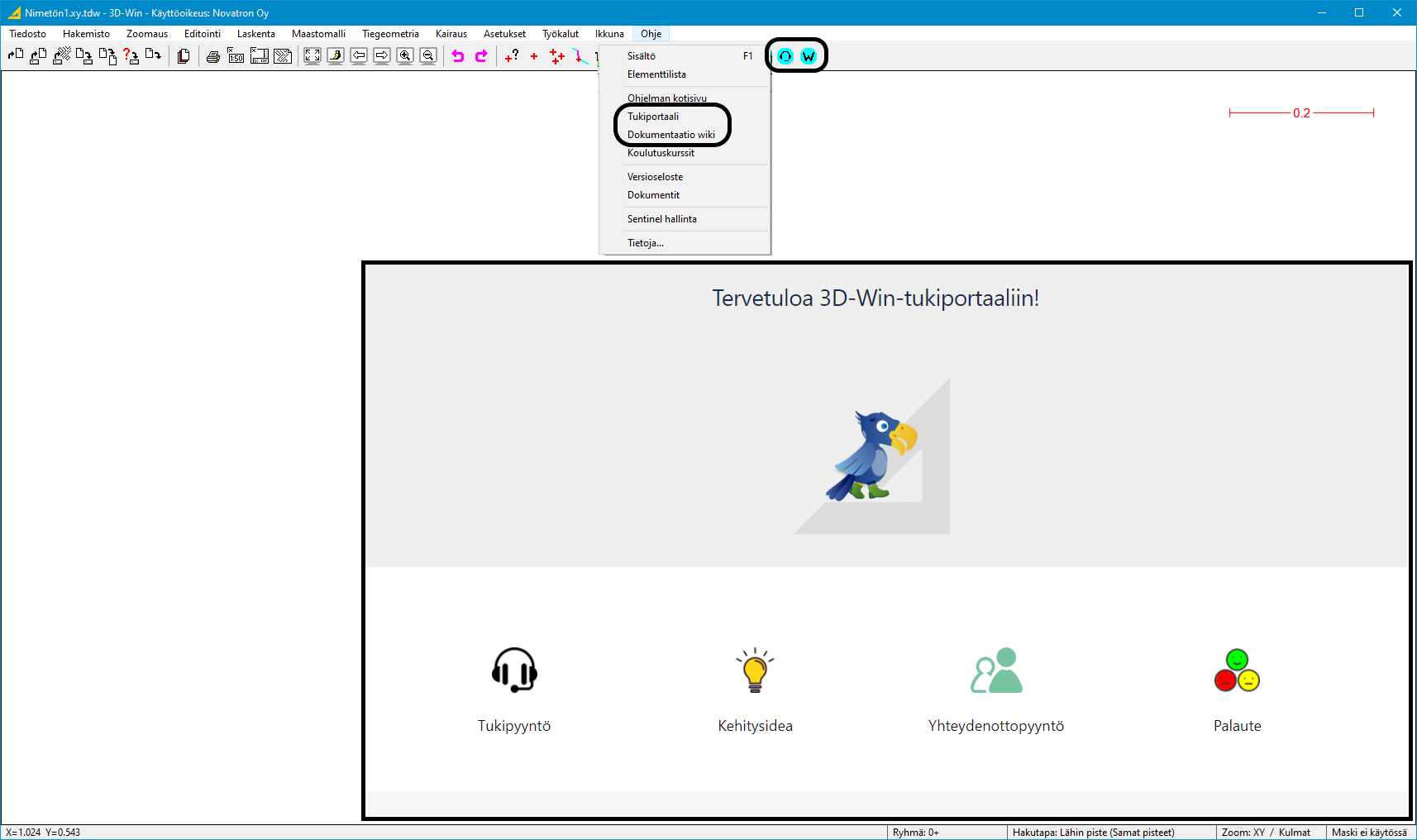

  • Lisätty ensiasennuksen työkalupalkkiin oletuksena painikkeet tukiportaalille ja wikille.

  • Asetukset - Valikkotoiminnot voit lisätä ohjelmaversion päivityksen yhteydessä pikakuvakkeet toiminnoille.

    • Pikakuvakkeet tulee itse määritellä ohjemaversion päivityksen yhteydessä, ensiasennuksessa oletuksena.

      • Johtuu syystä että ohjelmaversion päivityksen yhteydessä käyttäjähakemistoa ei ylikirjoiteta.

---
