3D-Win 2025.0

Palvelimella olevat verkkolisenssin ajurit kannattaa päivittää työasemien ja palvelimen välisen sujuvan liikenteen varmistamiseksi. Ajuritiedosto haspusersetup.zip on ladattavissa 3D-Win Extranet sivun Materiaaleista Ajurit ja apuohjelmat

Muutokset 3D-Win -ohjelmiston versiossa 2025.0 (3.2.2025)

Yksityiskohtainen muutoslista 2025

Edellisen version 2024.2 muutokset

Yleistä

Ohjelman logot ja ikonit

• Uusittu ohjelman ikonit ja logot Novatronin uuden visuaalisen ilmeen mukaisiksi.

Ohjelmahakemisto

• Ohjelma asentuu nyt oletuksena Novatron-hakemistoon (C:\Program Files\Novatron\3D-Win-2025)

• Vastaavasti käynnistysvalikossa ohjelma on nyt Novatron-haarassa.

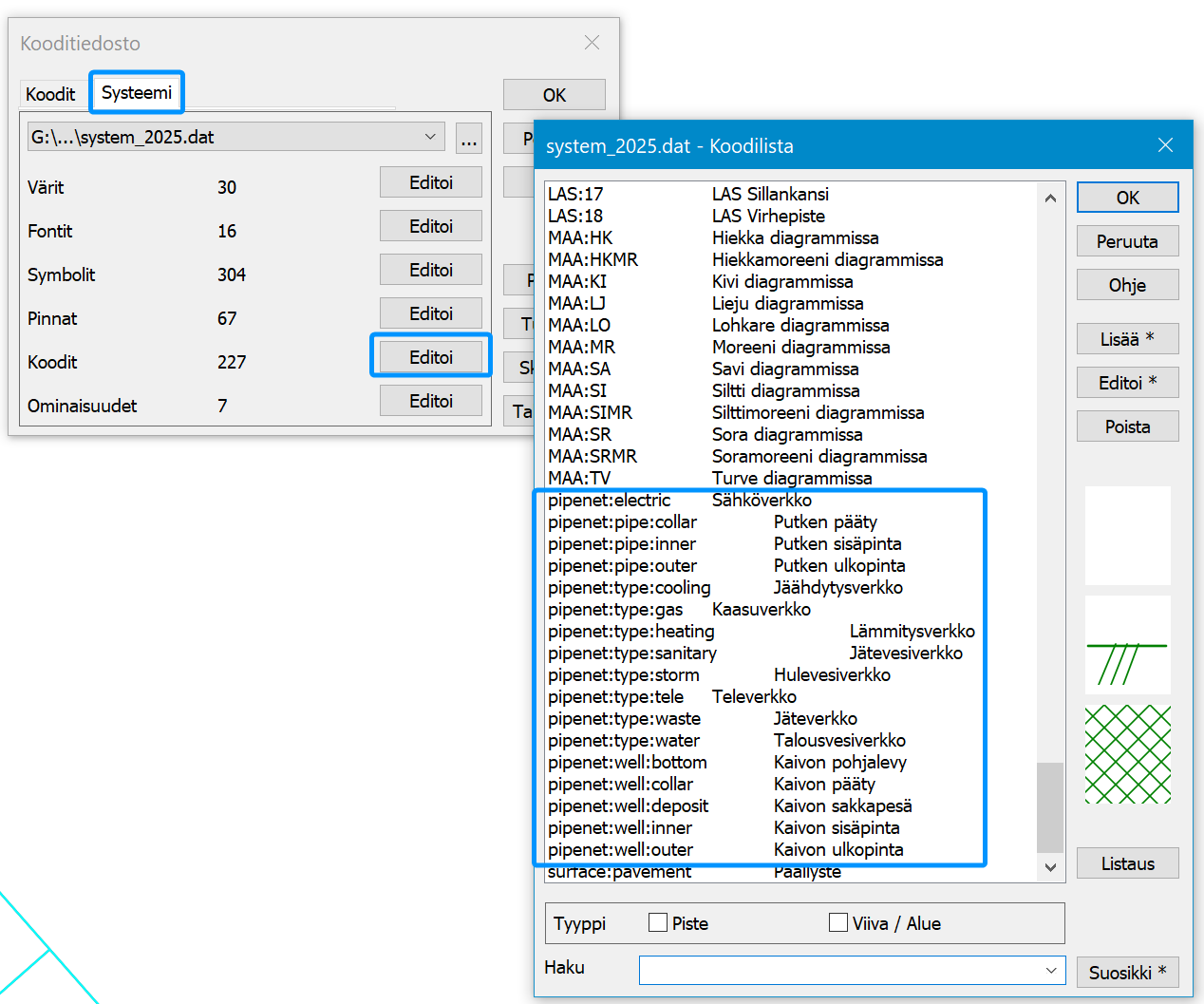

Systeemikoodit

Uusi systeemikooditiedosto system_2025.dat:

• Lisätty koodi 9081 kaarien sädeviivoille ja vastaaava fontti 9081 säteiden teksteille.

• Lisätty koodit pipenet:* putkiverkon väritykselle.

• Lisätty fontti 9275 kairadiagrammin teksteille.

Network.ini

• Asetustiedosto network.ini siirtyy ohjelman asennushakemistosta käyttäjähakemistoon:

  • Jos koneelta löytyy aikaisempi 3D-Win asennus (6, 2023, 2024), tiedosto kopioidaan sieltä.

  • Jatkossa käyttäjähakemistossa olevaa asetustiedostoa ei uuden asennuksen yhteydessä ylikirjoiteta.

Tiedosto

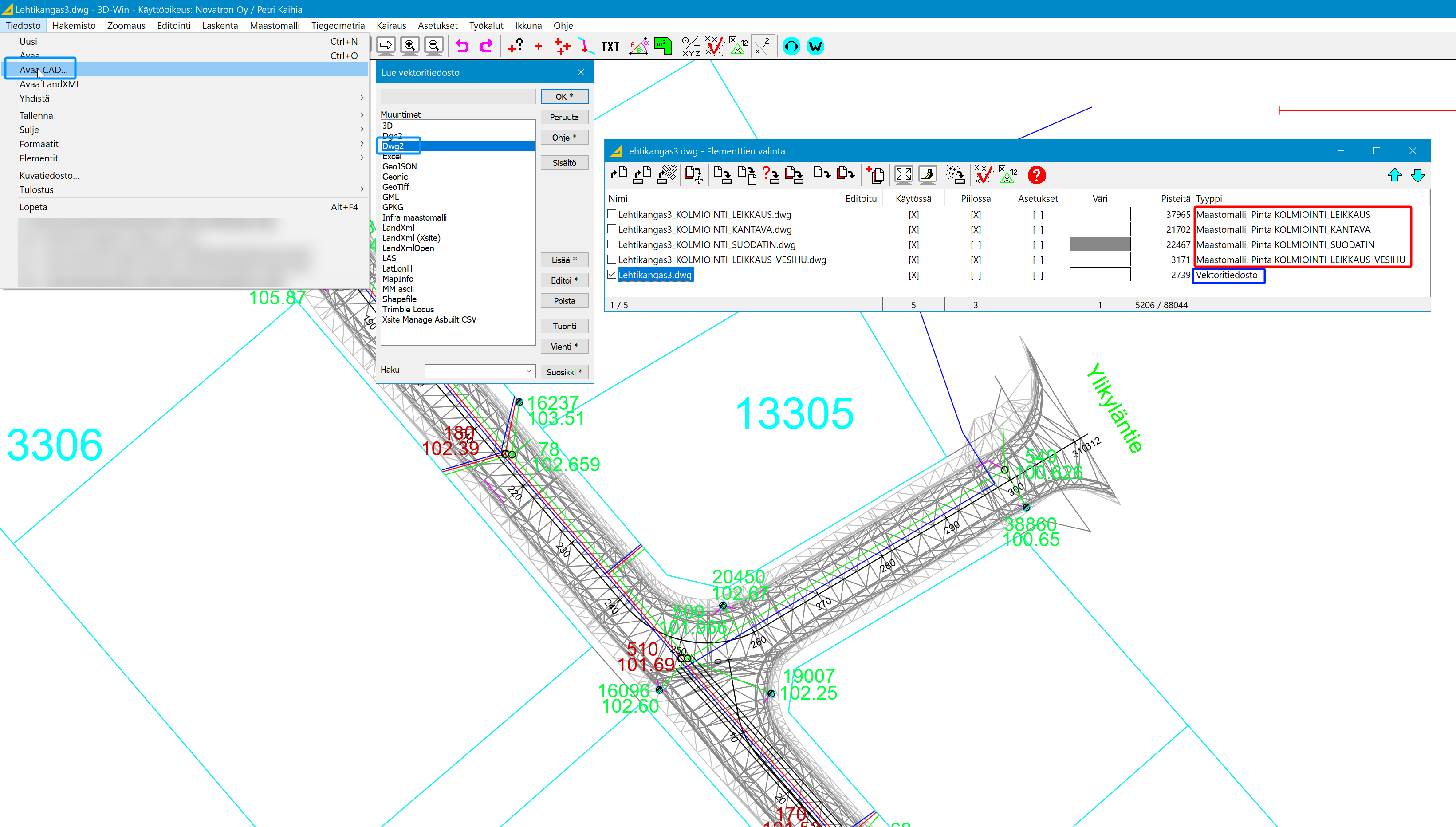

Avaa CAD

(Tiedosto - Avaa CAD)

Uusi Avaa CAD -toiminto lukee DXF- ja DWG-tiedostoista kaikki kohteet ja pinnat:

• Pisteet ja viivat luetaan yhteen vektorielementtiin ja kolmiot pinnoittain omiin mallielementteihinsä.

• Pinnoille pyritään rakentamaan kolmioiden välinen topologia mikäli mahdollista.

• Tiedoston lukemiseen voidaan käyttää muunninlistan OpenCad-muunninta (räjäytyssyvyys oletuksena 0) tai Dwg2-muunninta (räjäytyssyvyys oletuksena 9)

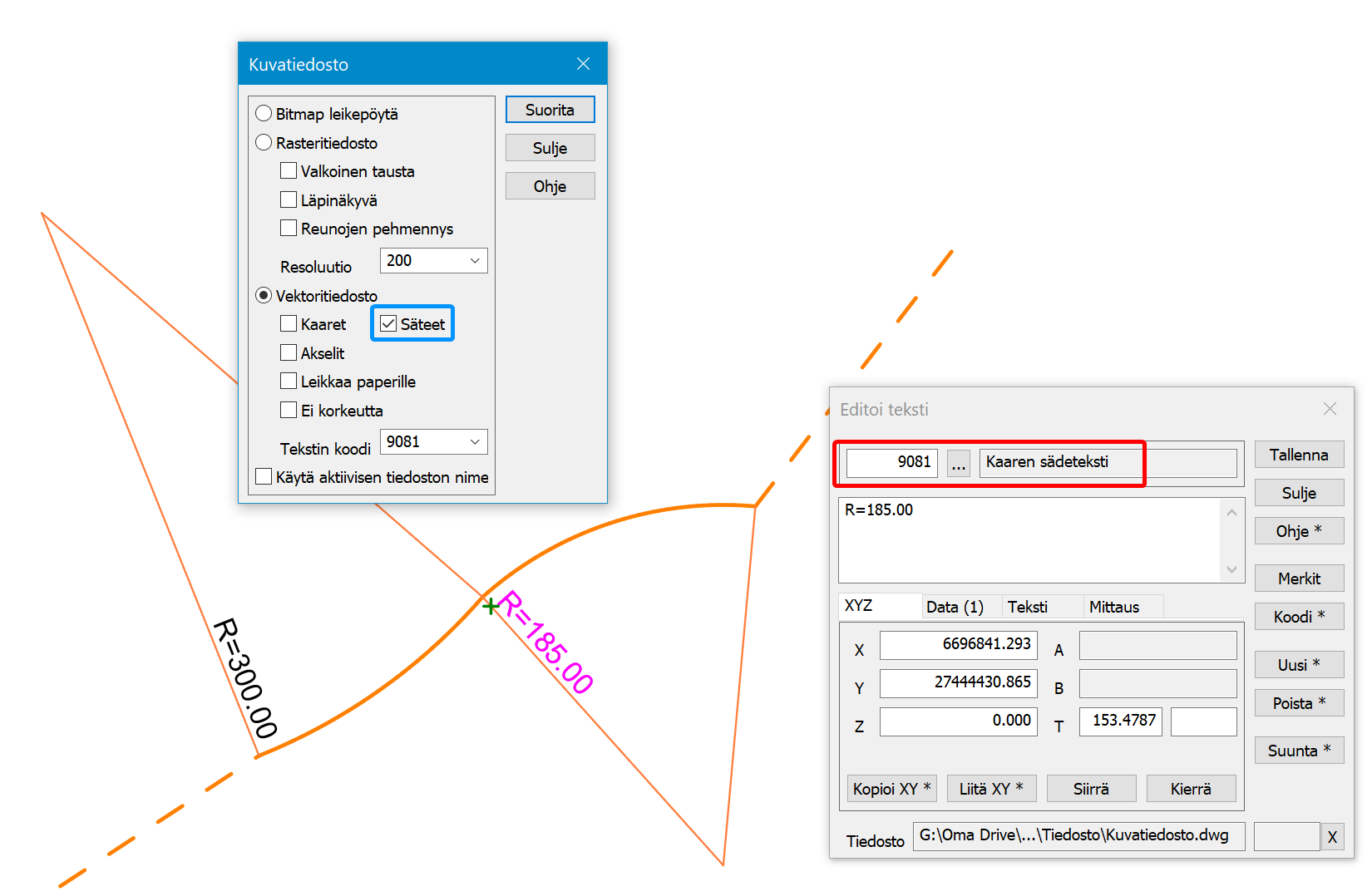

Kuvatiedosto

(Tiedosto - Kuvatiedosto)

Lisätty kuvatiedoston tekoon asetus kaarien sädeviivoille:

• Jos asetus on päällä ja kaarien sädeviivojen piirto on päällä, sädeviivat ja tekstit siirtyvät kuvatiedostoon koodilla 9081.

Formaatit

LandXML / InfraModel

Lukupuolelle tehdyt lisäykset:

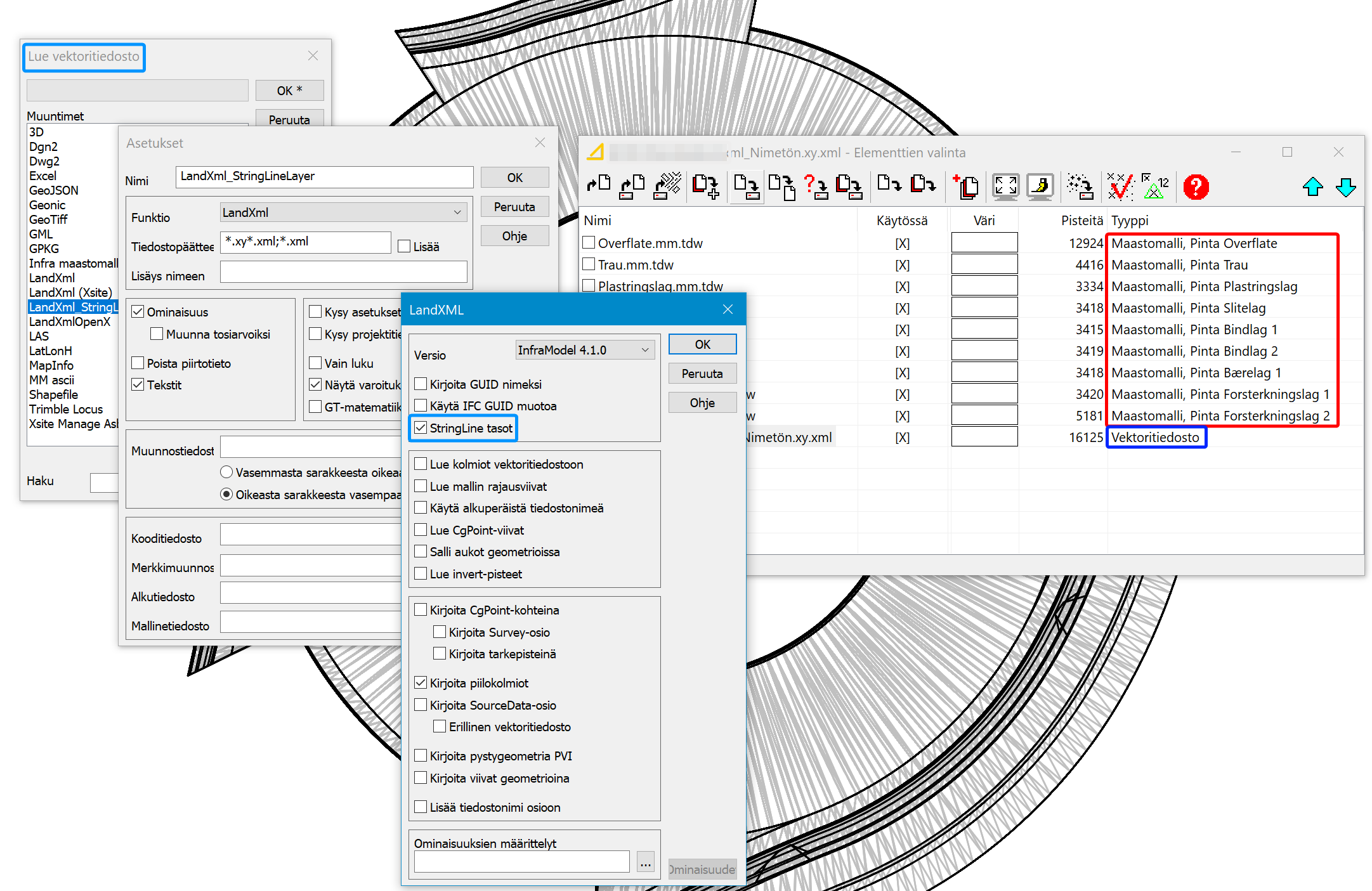

• Lisätty tuki StringLineLayer-pintojen luvulle:

  • Lukee sekä InfraModel- että Leica RoadRunner-tyyppisiä tiedostoja.

  • Merkkaa kunkin pinnan keskilinjana toimivan taiteviivan centreline-ominaisuudella.

  • Jaottelee pinnat elmenttilistaan erillisiin mallitiedostoihin.

• Luetaan LandXml -vektorimuuntimella ja asetus StringLine tasot valittuna.

• Lisätty uusi asetus putkiverkon invert-pisteiden lukemiseen.

  • LandXml - Editoi - Muut ja asetus Lue invert-pisteet

Kirjoituspuolelle tehdyt lisäykset:

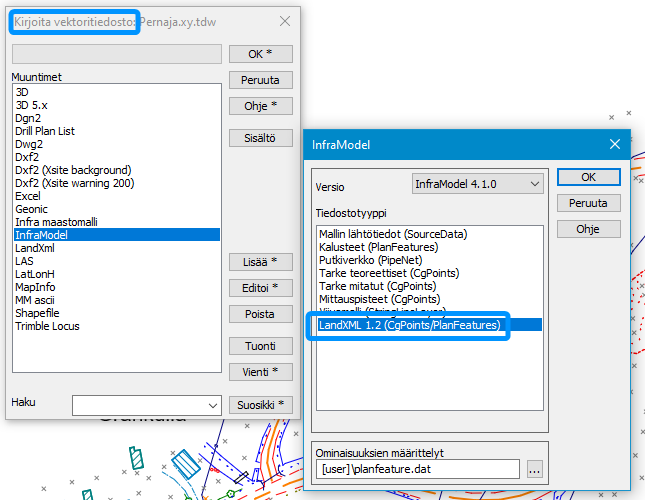

• Lisätty InfraModel-kirjoitusmuuntimeen LandXML 1.2 kirjoitusmuoto:

  • Kirjoittaa vektoritiedoston pisteet CgPoint-kohteina ja viivat PlanFeature-kohteina.

  • Pakottaa tiedoston kirjoituksen versioon 1.2 ilman InfraModel-laajennoksia.

  • Toimii esimerkiksi Leican tallentimien kanssa.

• Lisätty erikoisasetus VerticalAlign, jonka määritys "no vertical sign" jättää kirjoituksessa pois pystgeometrian säteen etumerkin.

  • Autocad Civil3D ei tarvitse etumerkkejä pystygeometrian käsittelyssä.

• InfraCoding-koodauksen kirjoituksessa koodin kuvausta haetaan sekä koodi- että pintalistasta.

DWG / DXF

• Jos muuntimen räjäytystaso on nolla ja tiedostosta löytyy alle 10 pistettä, seuraava taso räjäytetään automaattisesti.

  • Pyritään automatisoimaan pelkkänä Insert-blokkina tallennettujen tiedostojen luku.

• Maastomallien väriksi luetaan tiedostossa oleva verkon väri (kooditiedostosta mahdollisesti löytyvä pinnan väri silti vahvempi).

• Päivitetty CAD-formaattien lukuun käytetty ODA-kirjasto versioon 2025.12:

  • Lukee nyt joitakin DWG-tiedostoja, joita aikaisemmat versiot eivät pystyneet lukemaan.

ESRI Shape

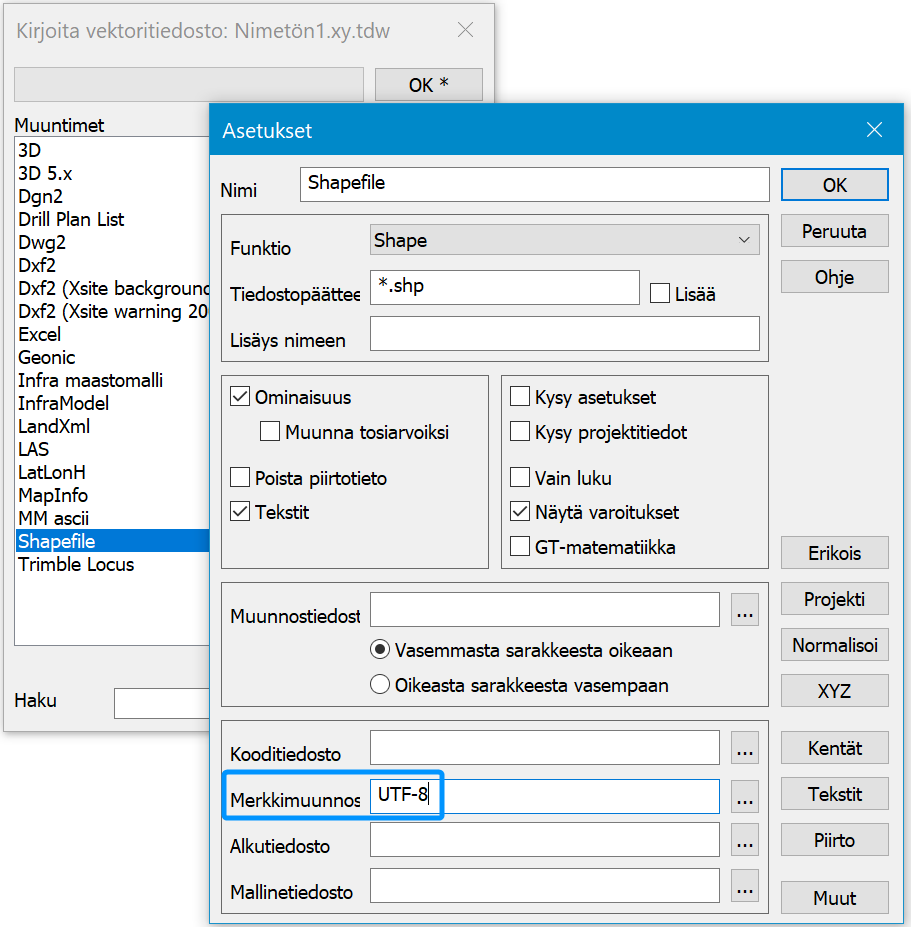

• Kirjoitus UTF-8 asetuksen kanssa luo automaattisesti koodisivutiedon sisältävän .cpg tiedoston.

• Luettaessa tarkistetaan mahdollinen .cpg tiedosto ja luetaan sieltä käytettävä merkistö.

DGN

• Lisätty DGN-kirjoitukseen erikoisasetukset OriginX ja OriginY tiedoston origolle.

  • Kirjoitettavan tiedoston origon koordinaatit on nyt oletuksena nollia.

BMP-rasterikuva

• Lisätty tuki 32-bittisille bitfields-pakatuille BMP-rasterikuville. Kuvankaappaus leikepöydälle tekee näitä nykyään.

Editointi

Putkiverkko

(Editointi - Muut - Putkiverkko)

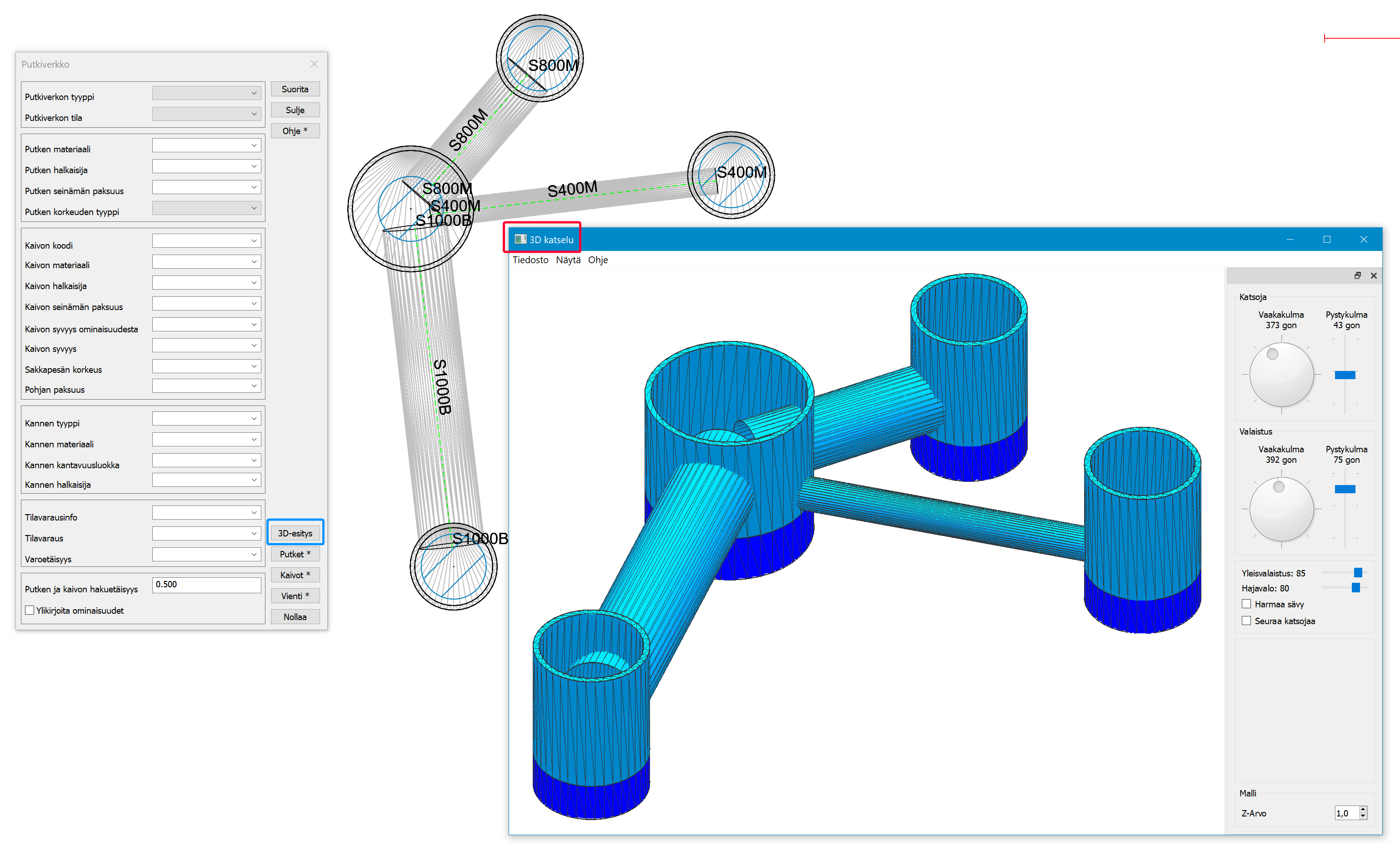

Putkiverkon visualisointi:

• Putkiverkko-toiminnon 3D-esitys -painike luo putkiverkosta 3D-mallin erilliseen tiedostoelementtiin.

• 3D-malli väritetään verkon tyypin mukaan systeemikoodeissa määritellyillä väreillä.

• Lisäksi kaivojen pohjat ja hulevesikaivojen sakkapesät väritetään omilla väreillään.

• Elementtilistan aktiivinen _tulos_mm.tdw tiedosto voidaan avata 3D-katselu ikkunassa.

• Voidaan myös avata valmis putkiverkkoaineisto ja luoda 3D-esitys. Elementtilistassa mm.tdw

Kaivon ominaisuudet:

• Uudet kaivojen ominaisuudet IM:rimCenterX ja IM:rimCenterY käsittelevät kannen koordinaatit erikseen.

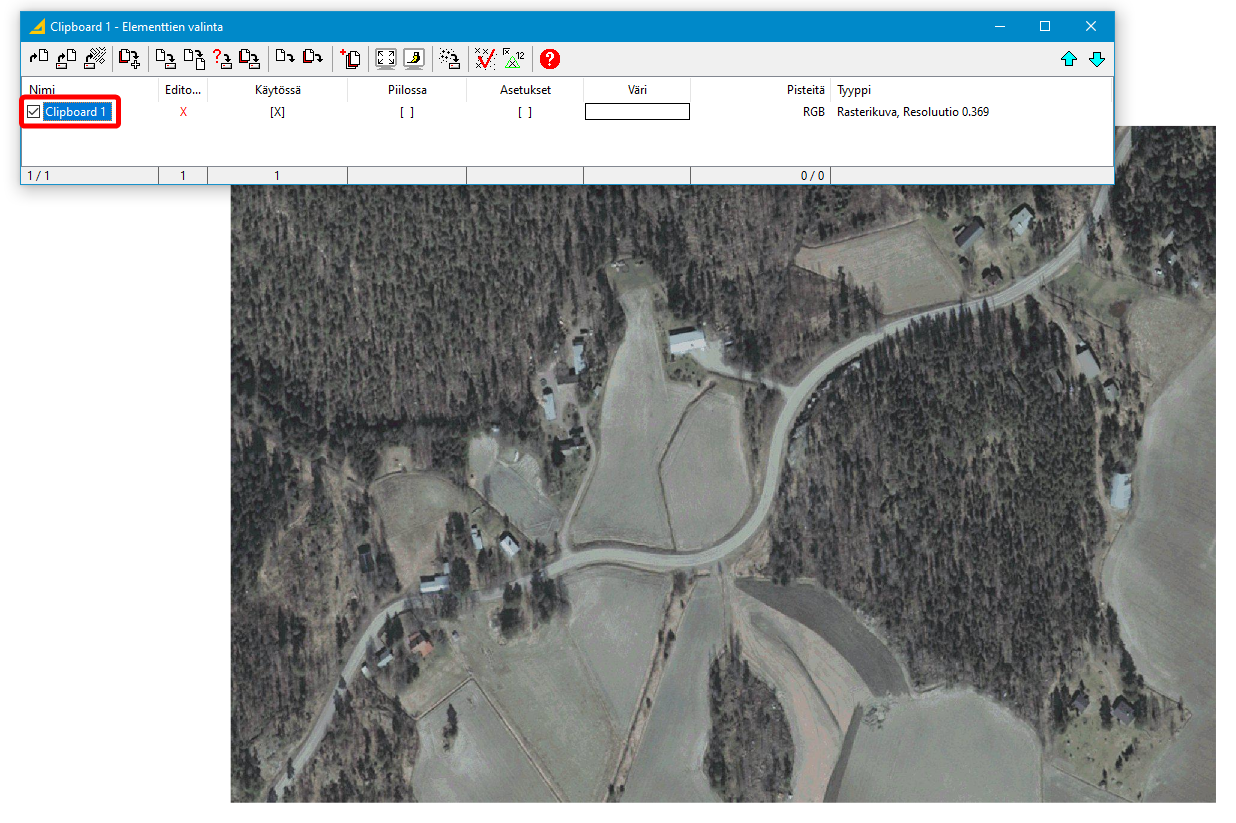

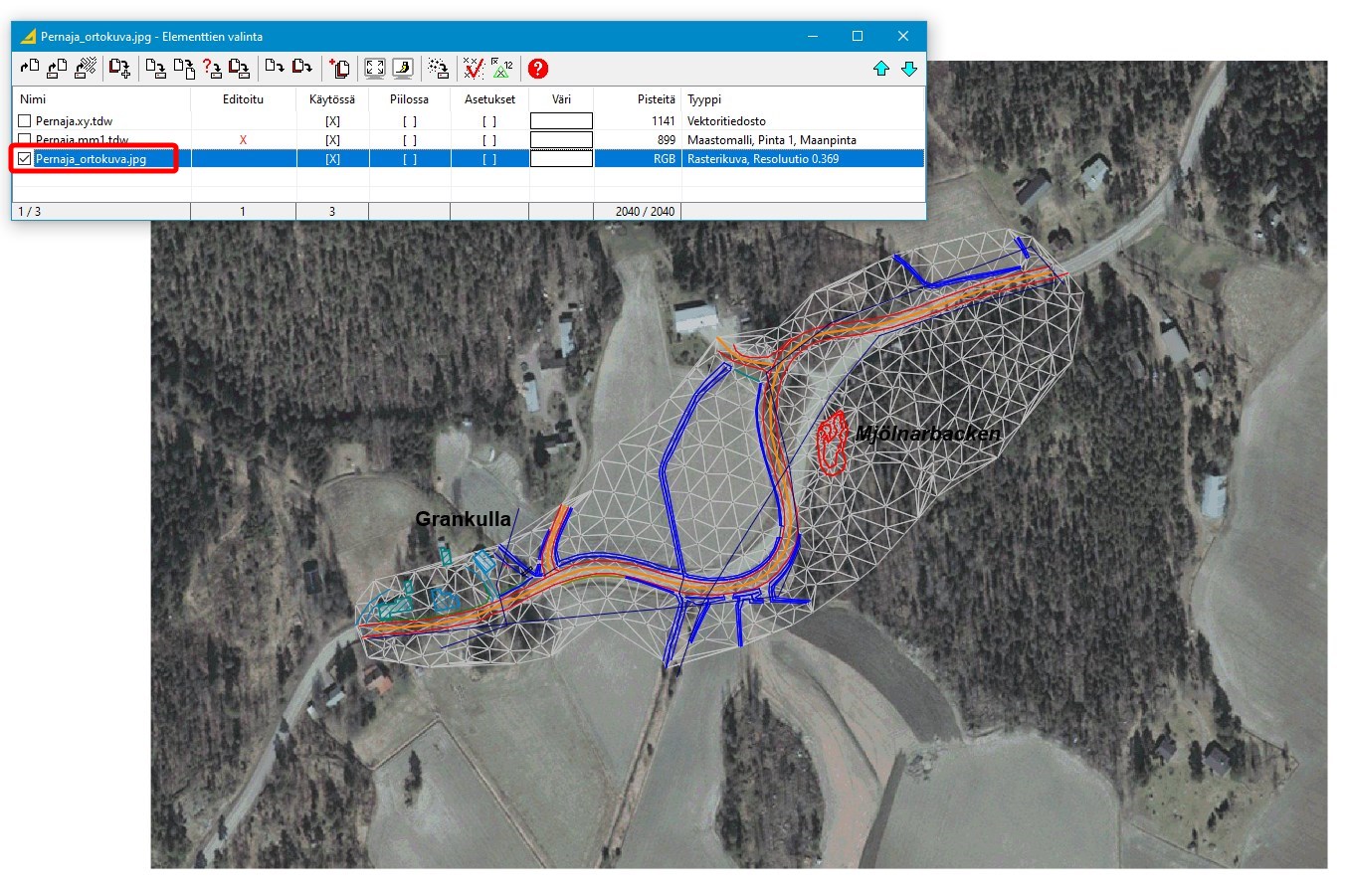

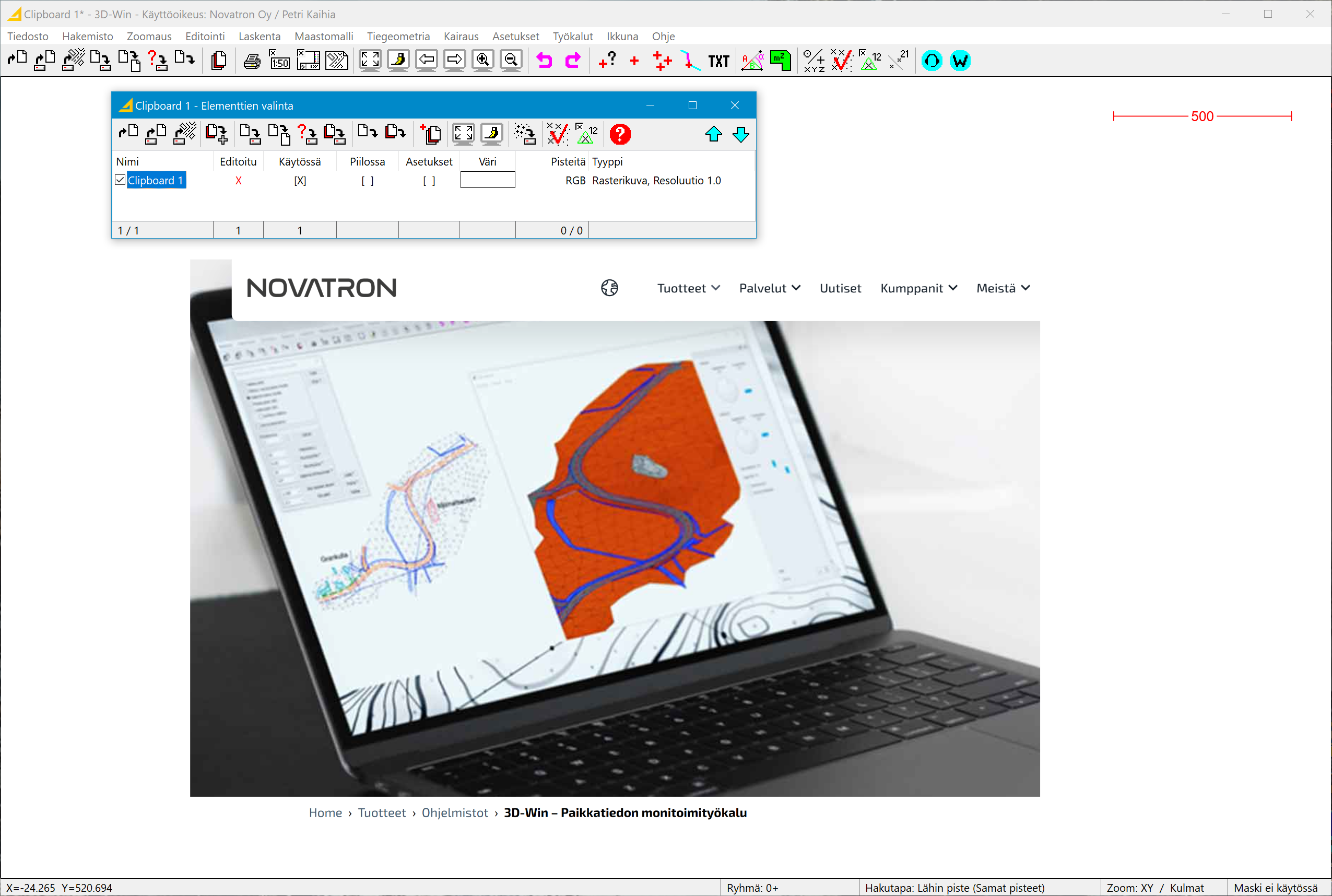

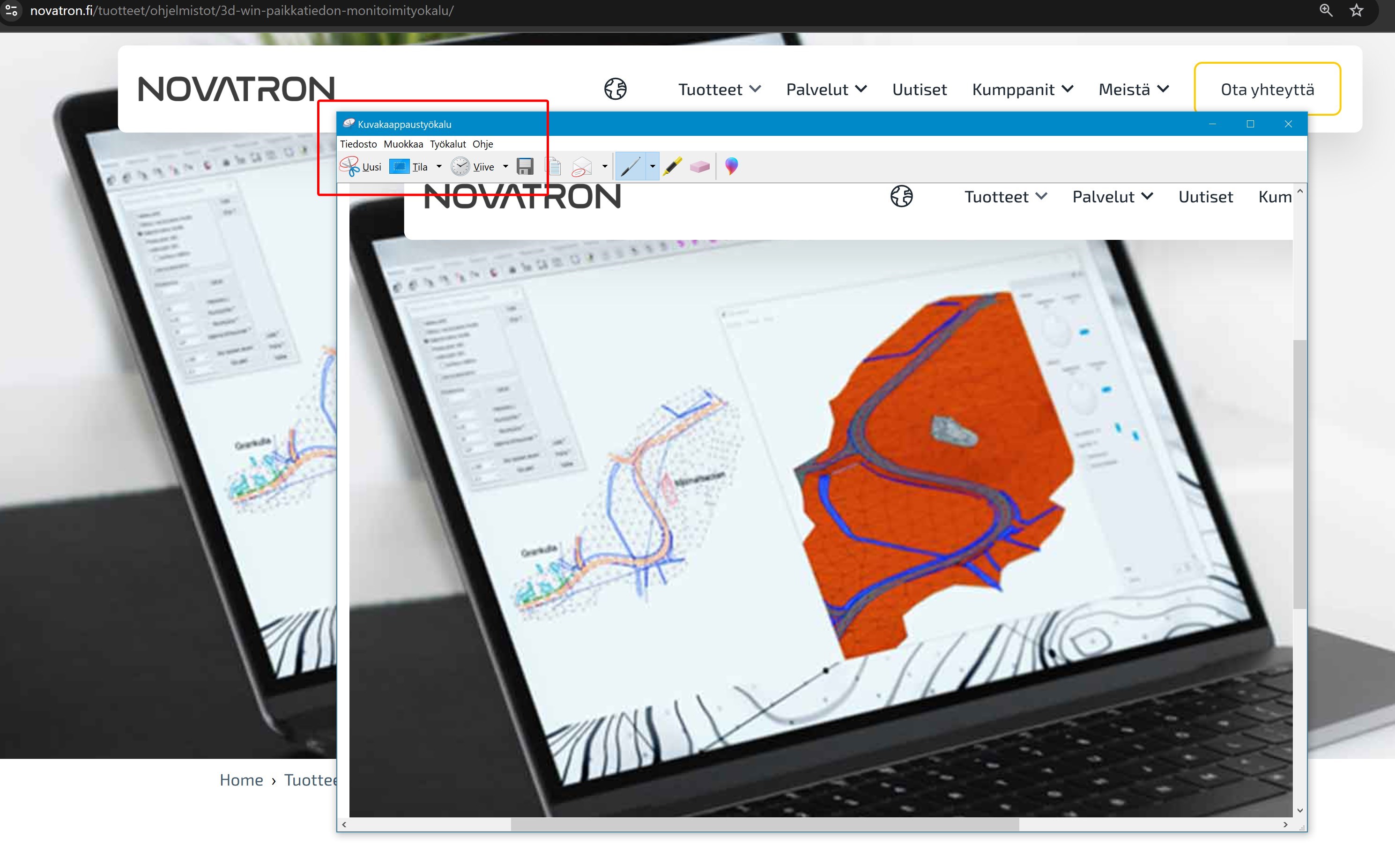

Elementtilistan tiedostojen kopiointi

Lisätty elementtilistan tiedostojen kopiointi ja liittäminen leikepöydältä:

• Rasterikuvat kirjoitetaan ja luetaan standardissa muodossa ja niitä voidaan siirtää kuvankäsittelyohjelmien kanssa.

• Rasterikuvien mukana siirretään myös ESRI World File -muodossa oleva koordinaattitieto.

• Rasterikuvien paikka siis säilyy siirrettäessä niitä käynnissä olevien 3D-Win -ohjelmien välillä.

• Kaikki muut tiedostotyypit siirretään käyttäen TDW-tiedostomuotoa.

• Leikkaa-toiminto ei poista tiedostoa elementtilistasta, vaan ainoastaan kopioi sen leikepöydälle.

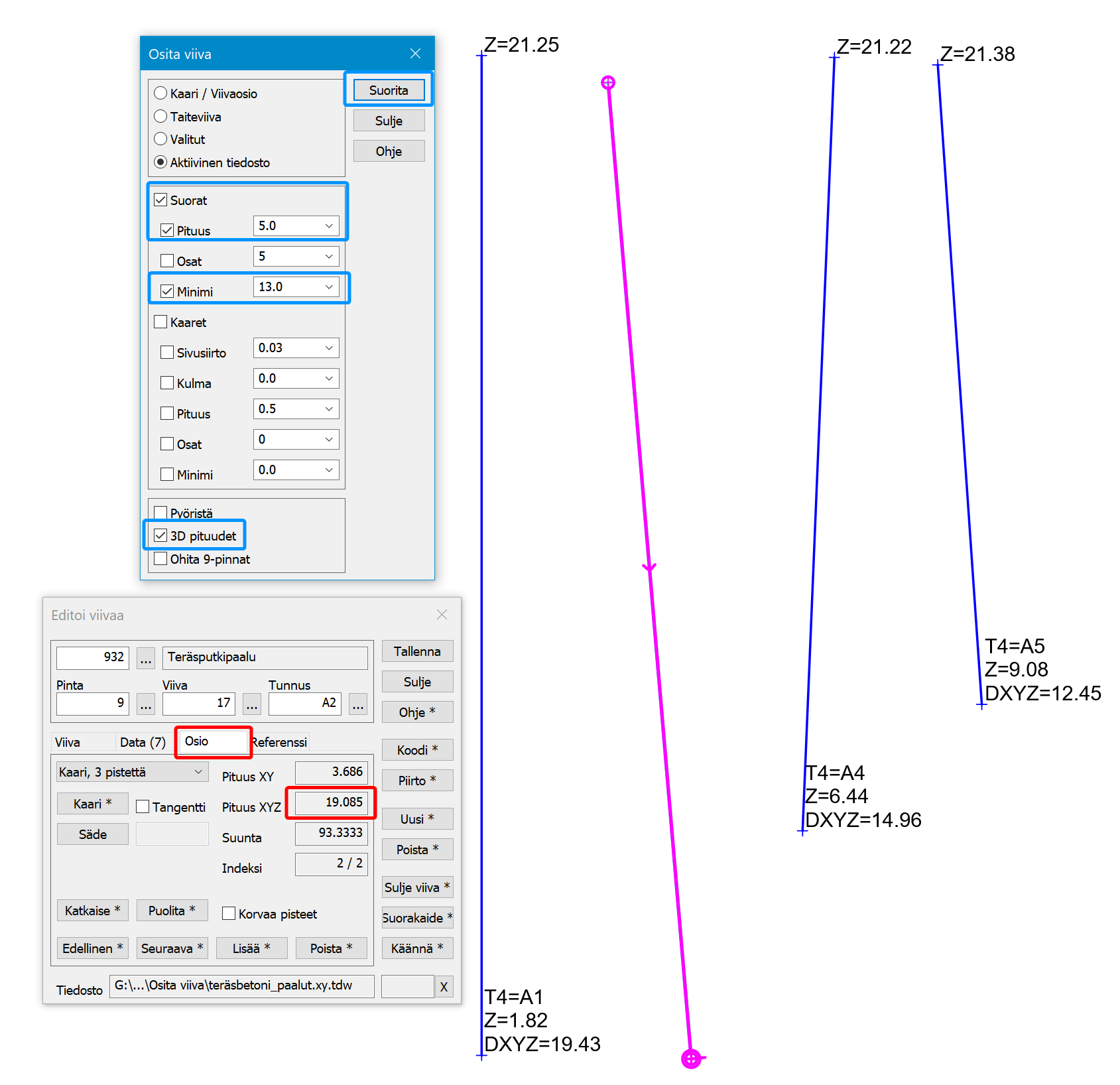

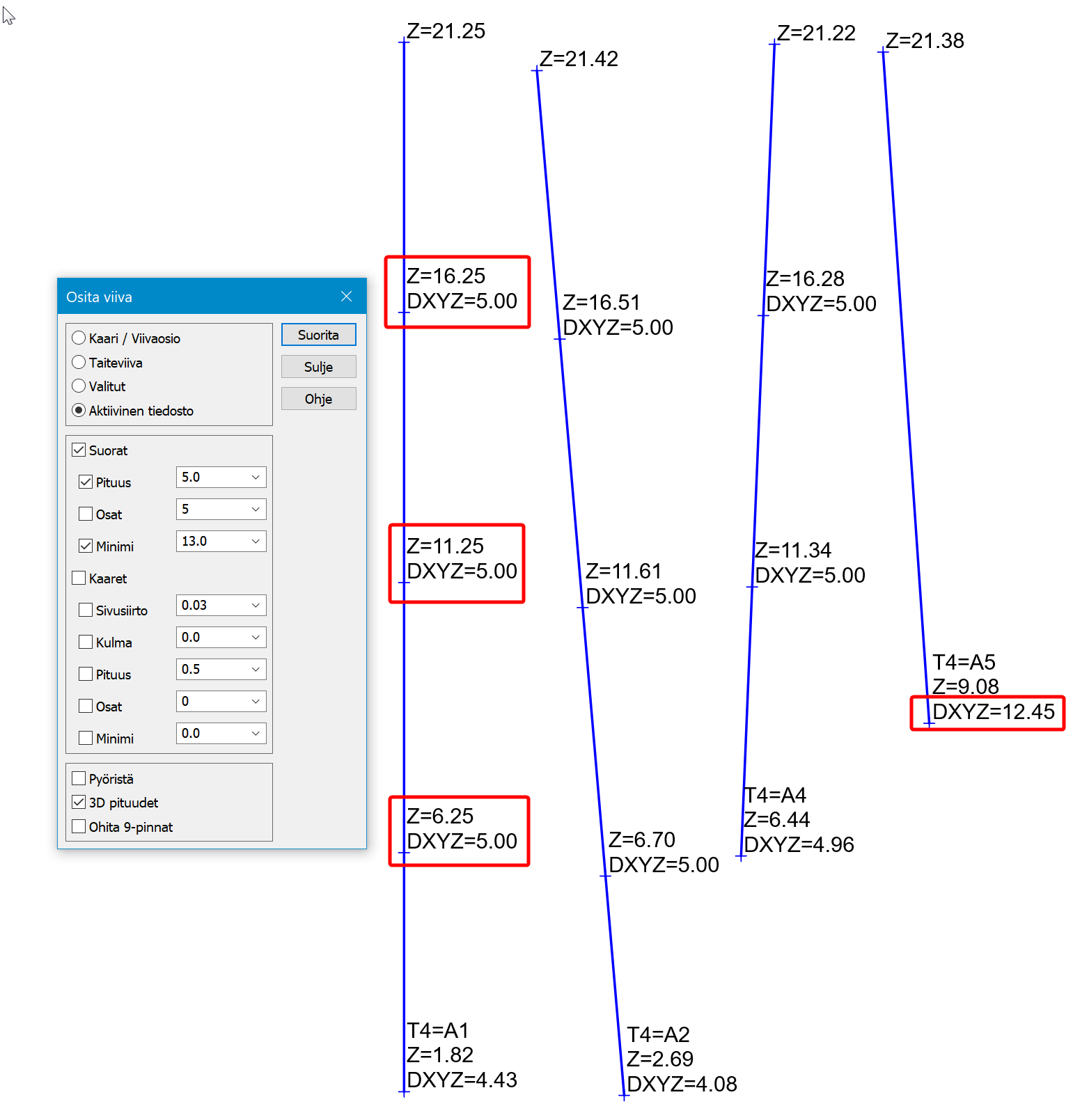

Osita viiva

(Editointi - Viivat - Osita)

Muutoksia viivojen ositukseen:

• Lisätty asetukset osioiden jakamiseen haluttuun määrään samanmittaisia osioita.

• Lisätty asetukset alkuperäisten ositettavien viivaosioiden minimipituudelle.

• Lisätty asetus osittamiselle kolmiulotteisten pituuksien mukaan.

• Kaarien ositus pituuden mukaan käyttää nyt syntyvän jänteen pituutta, ei enää kaaripituuutta.

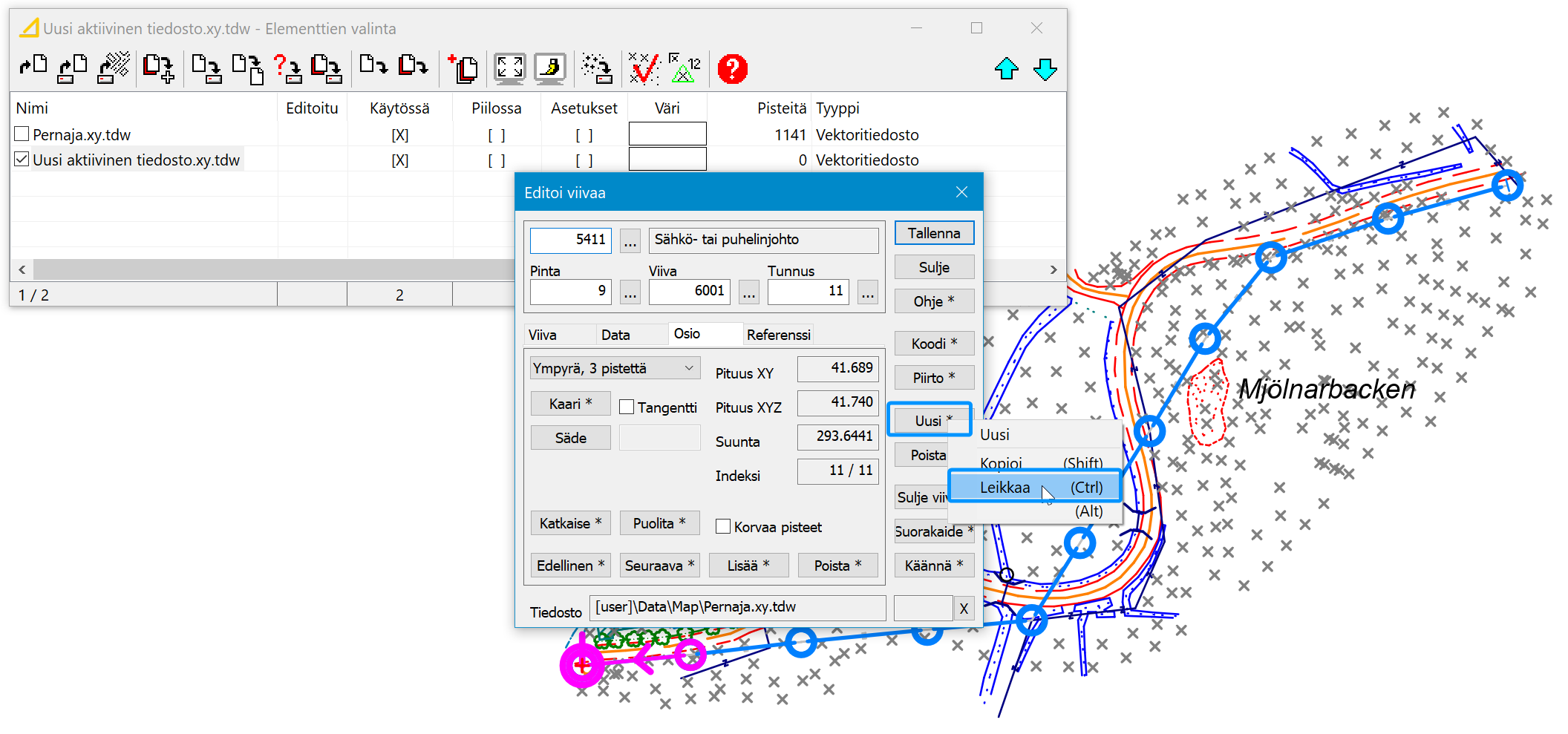

Viivojen ja alueiden editointi

Muutoksia viivojen ja alueiden editointiin:

• Uusi-painike Ctrl-näppäimen kanssa tekee kopion aktiiviseen tiedostoon ja samalla poistaa alkuperäisen kohteen.

• Operaatio ei aktivoi siirtomoodia kuten normaali kopiointi Shift-painikkeen kanssa tekee.

Koodilistat

(Asetukset - Koodit)

Muutoksia ISO-koodilistan käsittelyyn:

• Kooditiedoston tuonti ja kirjoitus käyttävät nyt oletuksena päätettä .jfcl.

• Kartoitettaviksi kohteiksi kirjoitetaan vain kartoituskoodeiksi merkityt koodit (novatron:surveycode koodiryhmä).

• Korjattu skandimerkkejä sisältävän kooditiedoston nimen kirjoitus JSON-tiedostoon.

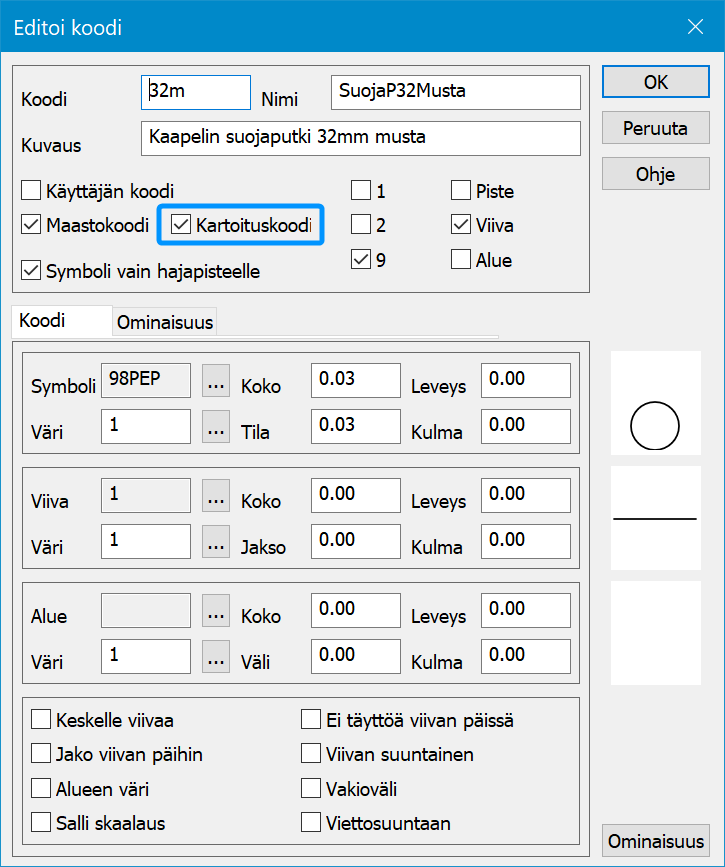

Muutoksia NFCL-koodilistan käsittelyyn:

• Lisätty koodin editointiin Kartoituskoodi-asetus maastossa kartoitettaville koodeille.

• Asetus kirjoitetaan ja luetaan NFCL-koodilistoista.

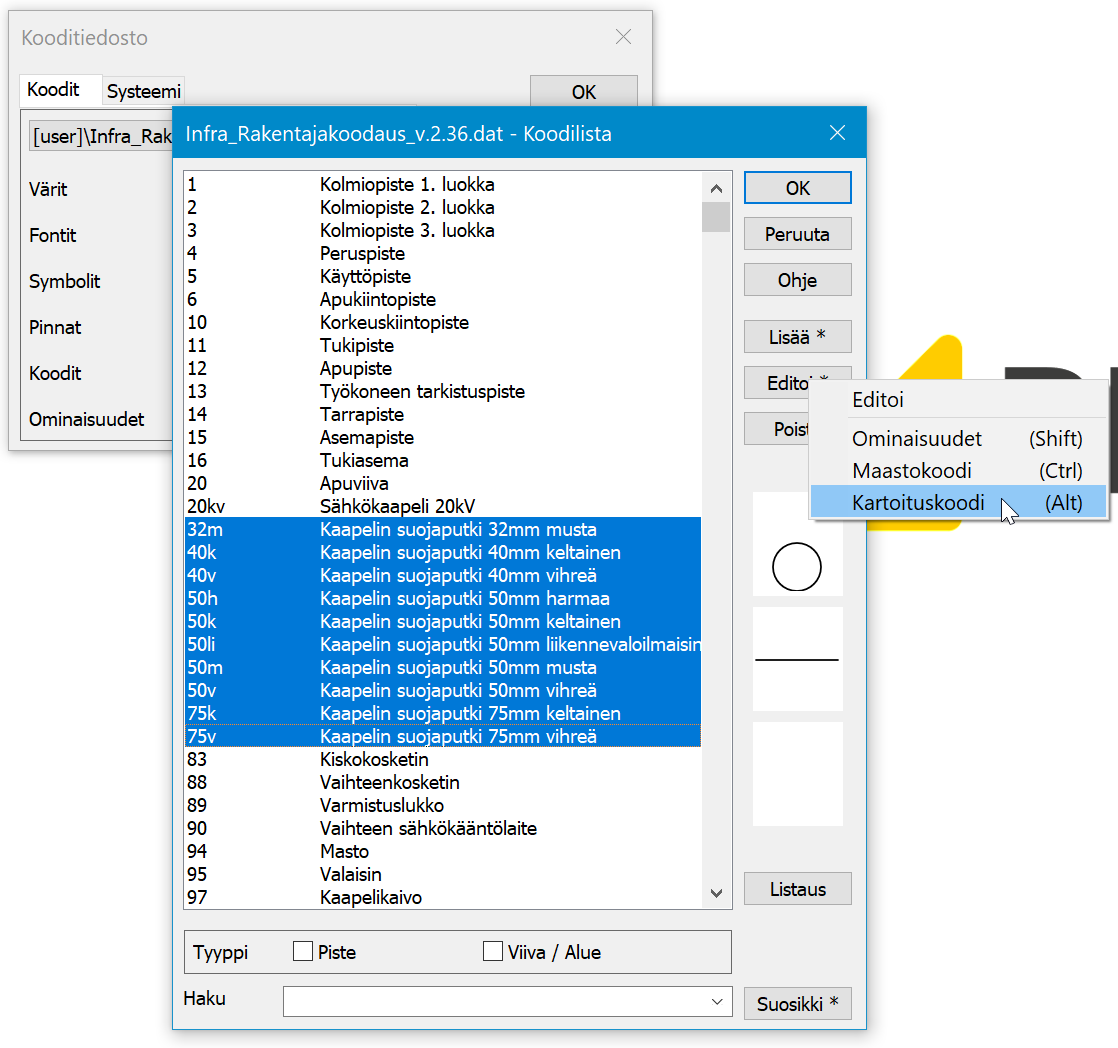

Muutoksia koodilistan editointiin:

• Valittujen koodien editointi Ctrl-näppäimen kanssa laittaa niille kaikille päälle Maastokoodi-asetuksen.

• Valittujen koodien editointi Alt-näppäimen kanssa laittaa niille kaikille päälle Kartoituskoodi-asetuksen (Novatron NFCL-formaatti)

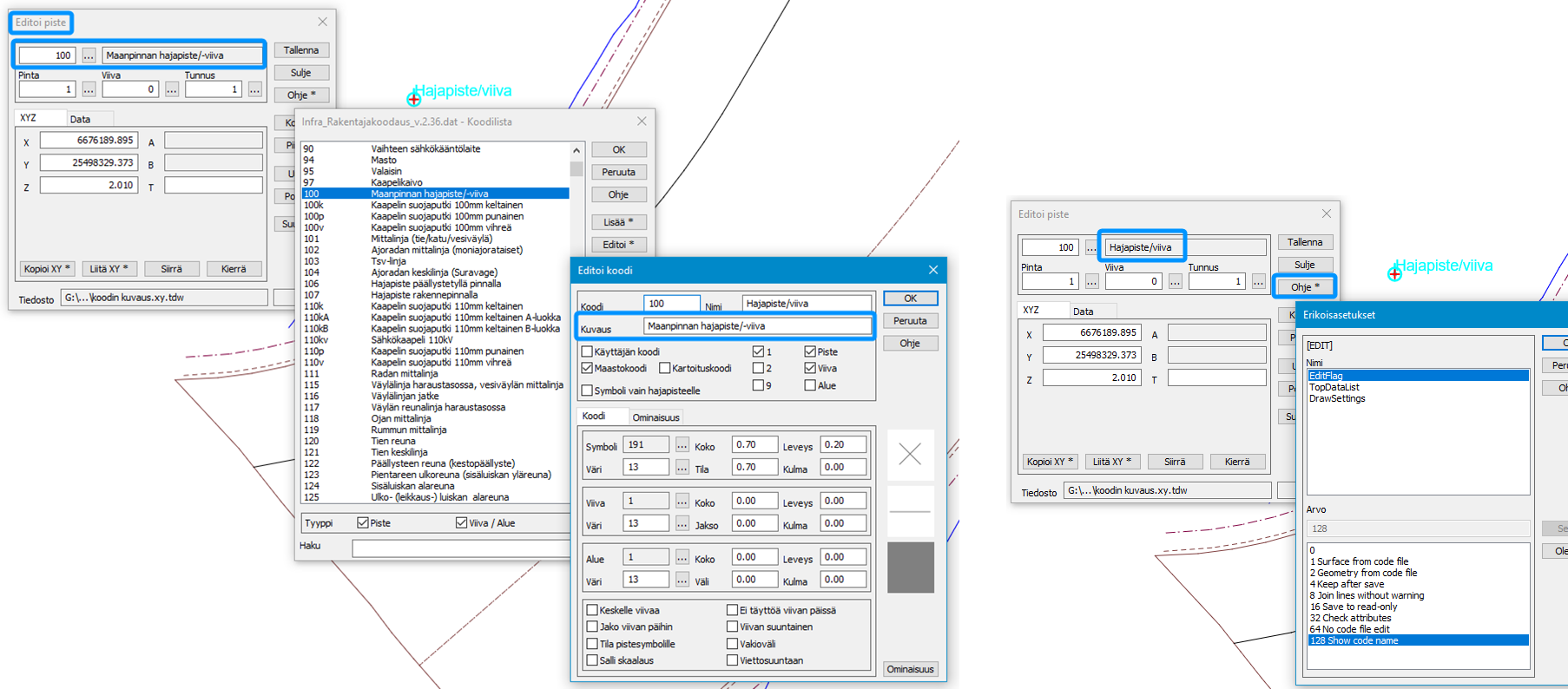

Asetus koodin selitteen vaihtamisesta editointi-dialogeihin

• Lisätty editointitoimintojen EditFlag erikoiasasetukseen optio 128 Show code name:

  • Näyttää kaikissa kohteiden editointitoiminnoissa koodin selityksenä lyhyen nimen pitkän kuvauksen sijasta.

  • Asetus vaikuttaa kaikkiin editointitoimintoihin, mukaanlukien Lisää kohteita.

Yleisesti:

• Makro #SURFACE palauttaa mallitiedoston pintatunnuksen otsakkeissa ja koodimuunnoksissa.

  • Voidaan käyttää otsikkotiedostossa.

• Kooditaulukko-toiminnon muunnostiedosto toimii nyt kaikkien tiedostotyyppien tiedosto-ominaisuuksien kanssa.

• Toimintojen kumoamisen pikanäppäimet (Ctrl+Z, Ctrl+Y) toimivat nyt myös elementtilistan ollessa aktiivinen.

Maastomalli

• Lisätty kolmiointiin Shift-optio stringline-algoritmin käyttämiseen. Sama kuin LandXML-formaatin luvun Stringline-asetus.

Tiegeometria

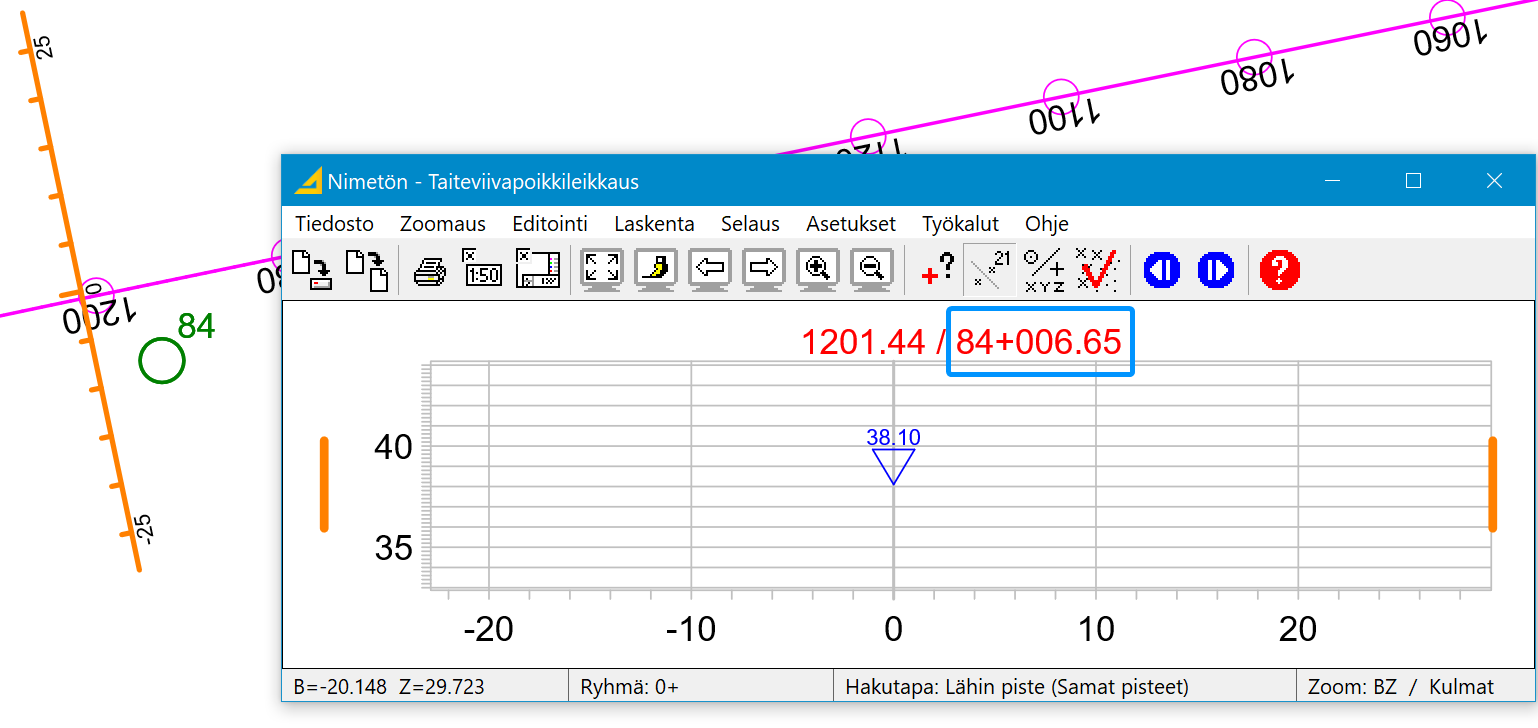

• Rautateiden kilometripaalu erotellaan nyt joka paikassa plus-merkillä kaksoispisteen sijasta (84:006.65 → 84+006.65).

Kairaus

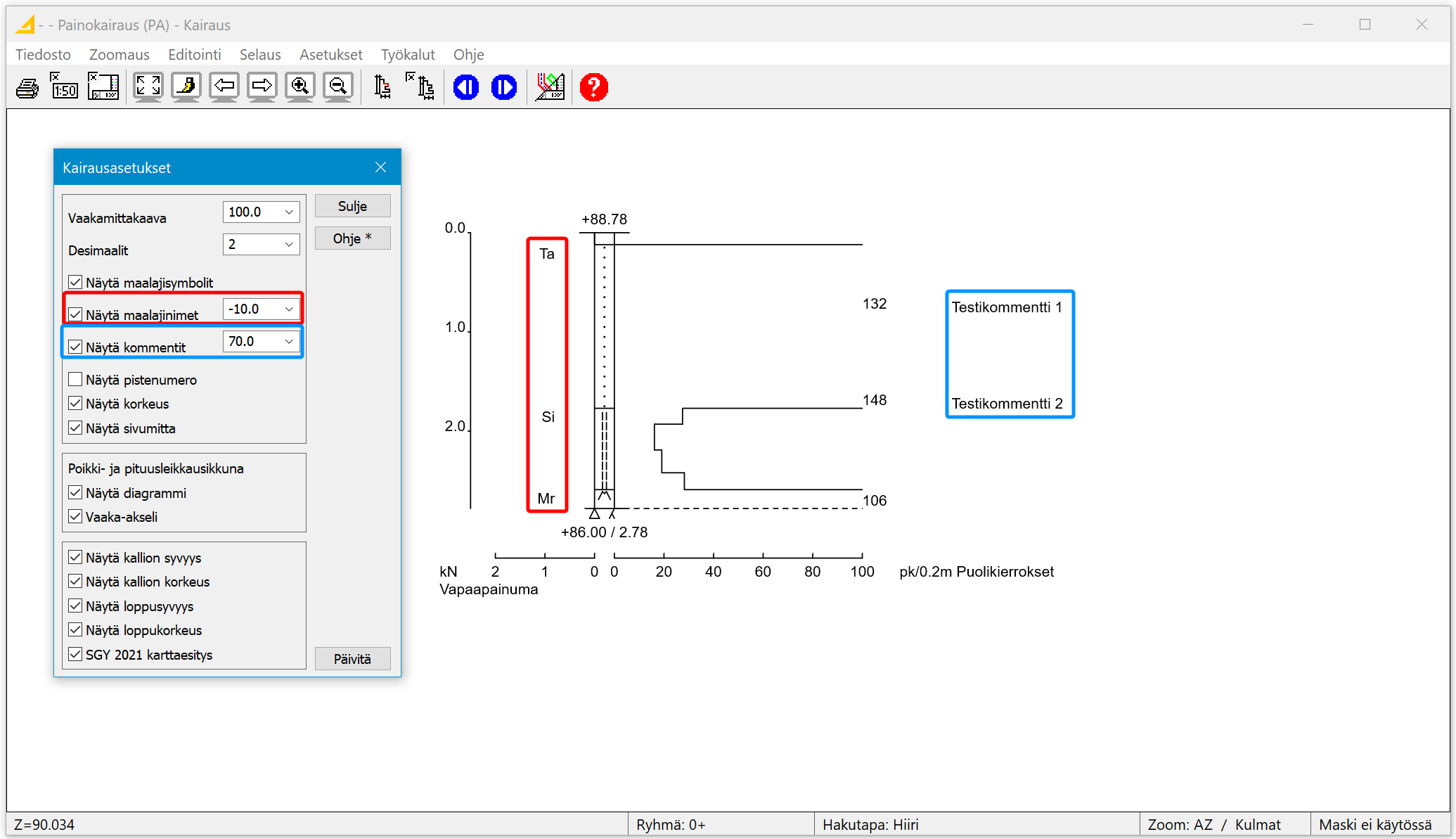

Kairausasetukset

(Kairaus - Asetukset)

Muutoksia kairausasetuksiin:

• Lisätty asetukset maalajitekstin ja kommenttien sivuetäisyydelle diagrammista.

• Etäisyys annetaan paperimillimetreinä normaalin diagrammimittakaavan 1:100 mukaan.

• Negatiivisella etäisyydellä voidaan tekstit siirtää diagrammin vasemmalle puolelle.

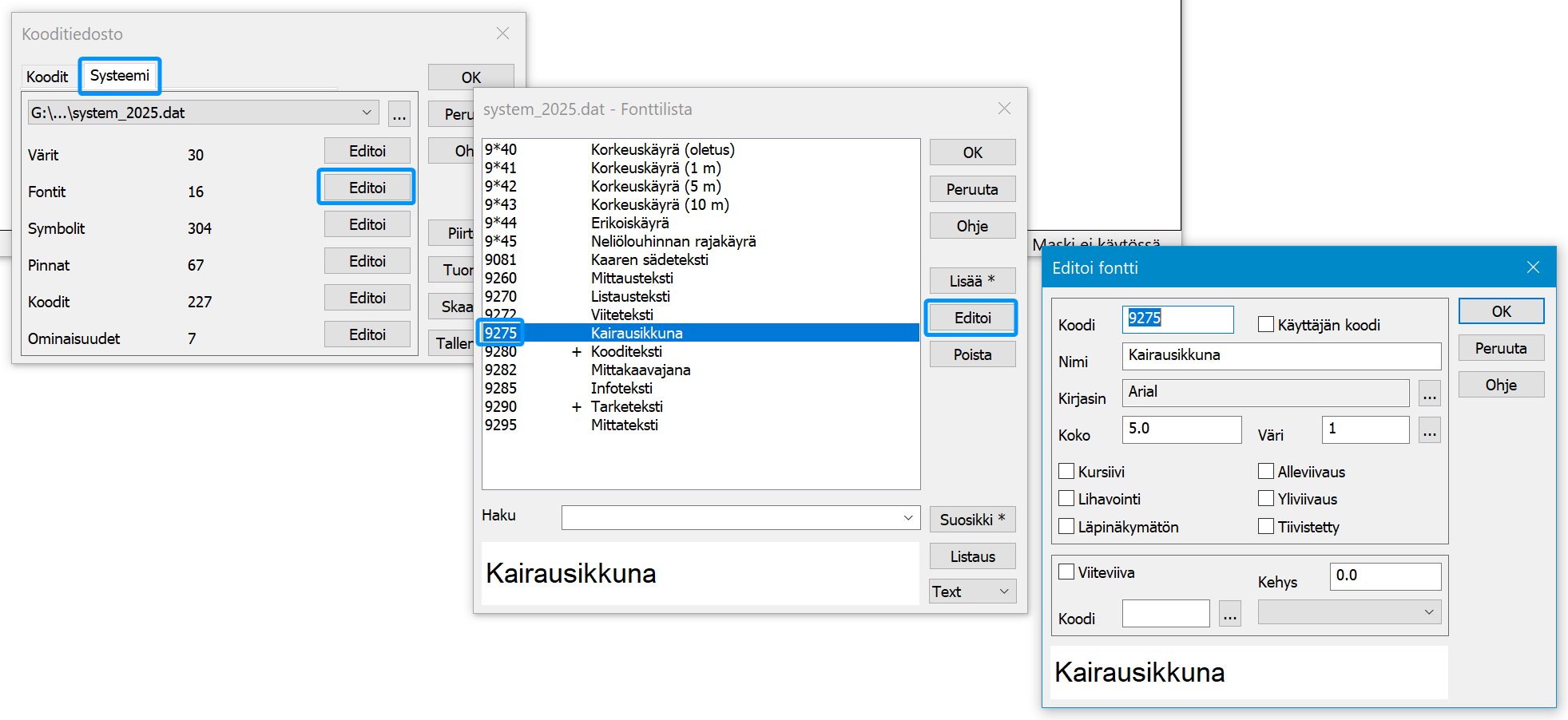

• Kairadiagrammin tekstien fonttia voidaan muuttaa systeemifonttikoodilla 9275.

  • Tekstien oletuskoko on diagrammin ikkuna-asetusten akselien tekstikoko.

  • Jos tämä koko on nolla, käytetään systeemifontille 9275 määrättyä kokoa.

Asetukset

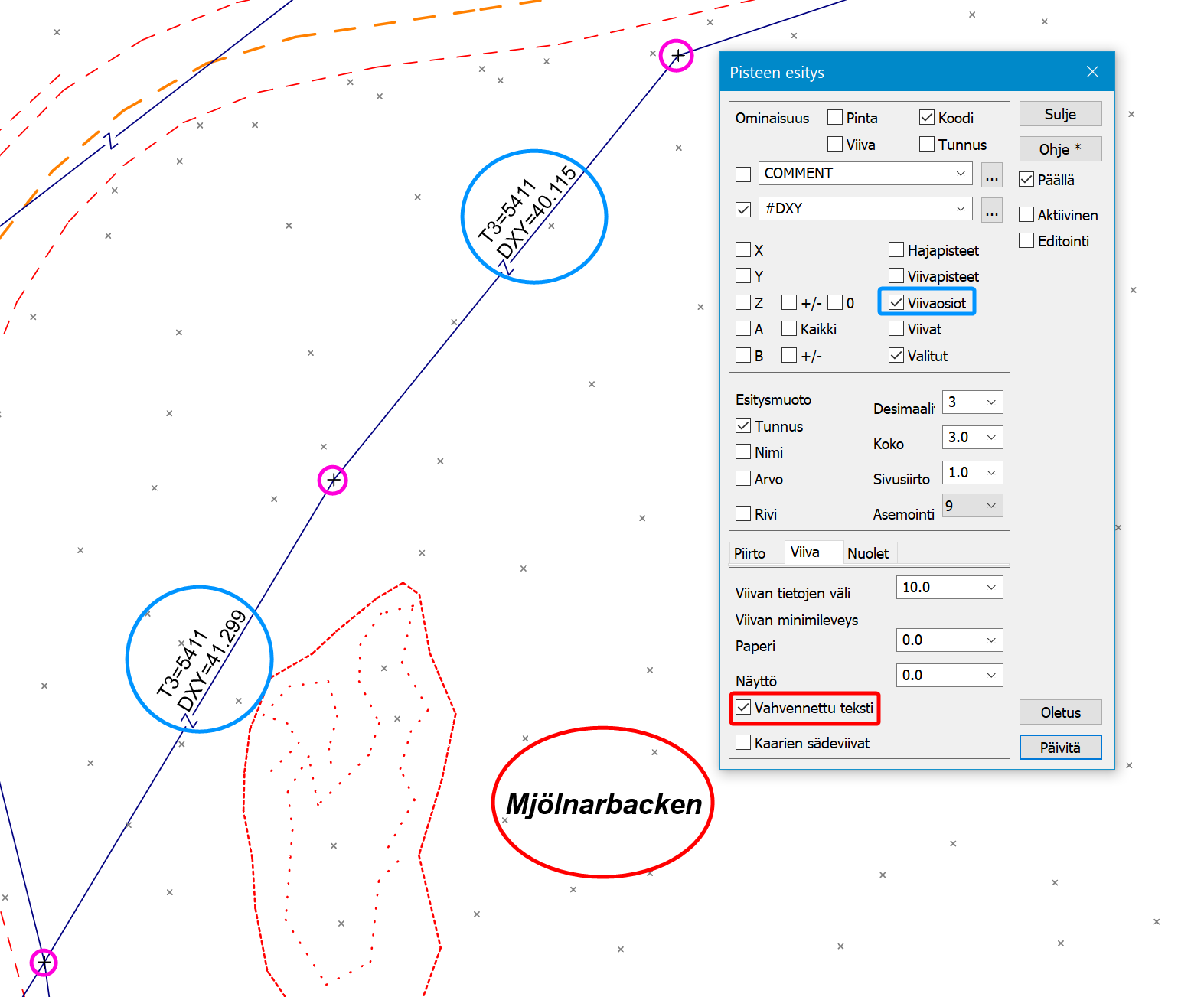

Pisteen esitys

(Asetukset - Pisteen esitys)

Uudet asetukset:

• Uusi Viivaosiot-asetus näyttää osion tiedot sen viivaosion vierellä.

• Vanha Viivapisteet-asetus näyttää samat tiedot viivapisteen kohdalla.

• Poikki- ja pituusleikkauksissa Viivaosiot-asetus näyttää ominaisuustiedon ja makrot, Viivapisteet-asetus muut.

• Viiva-välilehdellä oleva Vahvennettu teksti -asetus korostaa tekstejä vahvalla fontilla.

Yleisesti:

• Koordinaatistomuunnoksen suorittaminen valikkotoimintona Ctrl-näppäimen kanssa kääntää muunnoksen suunnan.

• Kaarien sädeviivat piirretään systeemikoodilla 9081 ja sädetekstit vastaavalla fontilla 9081.

Työkalut

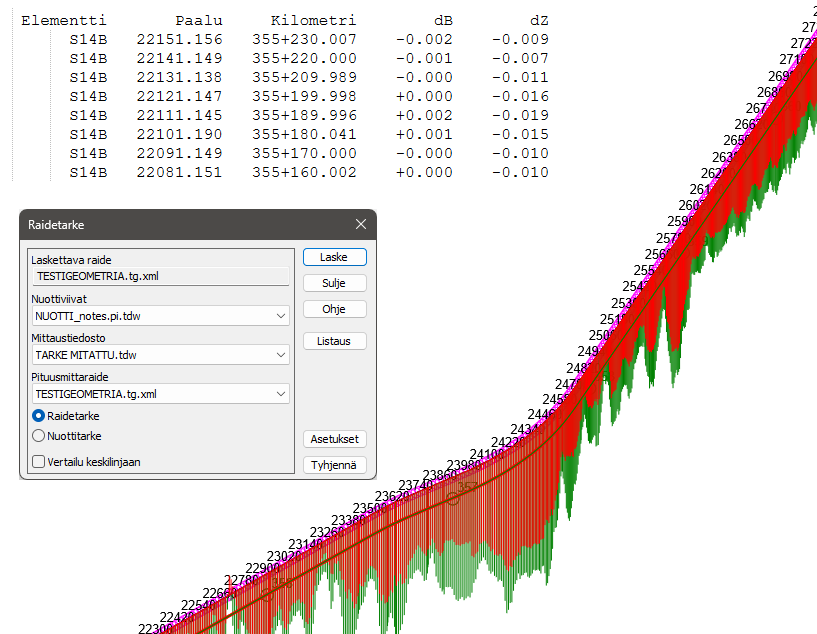

Raidenuotitus

(Työkalut - Raidenuotitus)

Raidenuotitukseen on tehty useita muutoksia ja lisätty toimintoja joiden avulla voidaan laskea nuotitettavalle sivuraiteelle pituusmittaraiteen projisoitu paaluluku sekä isoimpana asiana uusittu tarke-toiminto.

Tarketoiminnolla voidaan nyt laskea mitatun raiteen eromitat geometriaan nähden ja esittää tuloslistauksena tai tarkemittausasetusten avulla erovektoreina. Näin voidaan tarkastella raiteen sijaintia suhteessa geometriaan ennen tukemista ja tukemisen jälkeen.

Tarketoiminnossa voidaan myös verrata tukemisen jälkeistä tarkemittausta tallennettuun nuottiviivaan, jolloin saadaan vastaavat eromitat joiden avulla voidaan tietyllä tarkkuudella tarkastella onko tukeminen pystytty toteuttamaan lasketun nuotin mukaisesti.

Tarketoiminnolla pyritään toteuttamaan RATO 23 kohdan 6.5.7.3 (sivu 49) ohjeistusta tarkemittausten analysoinnista.

Tarkempi kuvaus muutoksista ja uusista toiminnoista artikkelissa Raidenuotitus 2025 muutokset

Muutoksia raidenuotitukseen:

• Erotettu vanha VR:n laskentatoiminto omaksi erilliseksi toiminnokseen, johon ei tehdä enää muutoksia.

• Pituusmittaraiteen geometria kilometripaaluja varten voidaan antaa erikseen, sivuraiteelle saadaan projisoidut ratakilometrit.

• Nuotituksen Avaa- ja Tallenna-painikkeilla voidaan lukea ja kirjoittaa pelkät nuottiviivat pituusleikkaustiedostoon (sekä siirto että nosto).

• Nuotituksessa ratapaalut voidaan pyöristää lähimpään tasapaaluun annetun toleranssin mukaan.

• Toleranssi voidaan määritellä erikoisasetuksella.

• Tarke-painike avaa nyt uuden erillisen toiminnon tarkkeiden laskentaan joko alkuperäiseen geometriaan tai nuotituksen tallennettuun nuottiviivaan (oletusviiva on korvattu nuottiviivalla).

• Tarkkeita ei enää lasketa geometrian jatkeille.

• Nuotti- ja tarketiedostot kirjoitetaan samaan hakemistoon mittaustiedostojen kanssa ja nimetään niiden mukaan.

• Tarkkeiden tuloslistaukset luodaan suoraan mittauspistelle tallennetuista ominaisuustiedostoista.

• Poistettu otsaketiedoston makro #VR_RAIL, lisätty makrot #VR_MAINRAIL pituusmittaraiteelle ja #VR_NOTEFILE nuottitiedostolle.

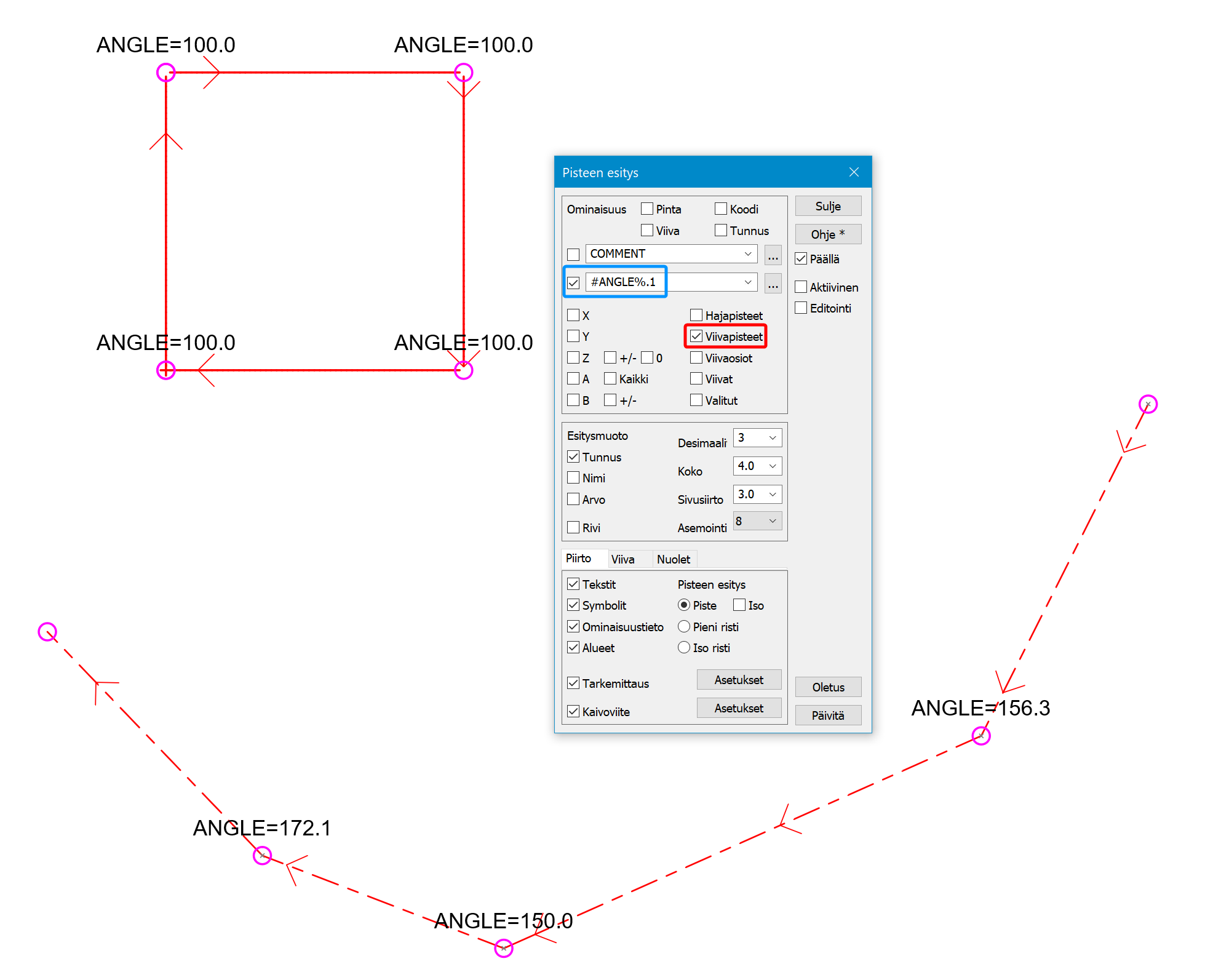

Makrot

• Makro #ANGLE näyttää viivapisteille osioiden välisen vaakakulman oletuksena gooneina.

  • #ANGLE%f.2"°" määrittelyllä vaakakulma näytetään asteina kahdella desimaalilla esim. 170.23°

Ikkuna

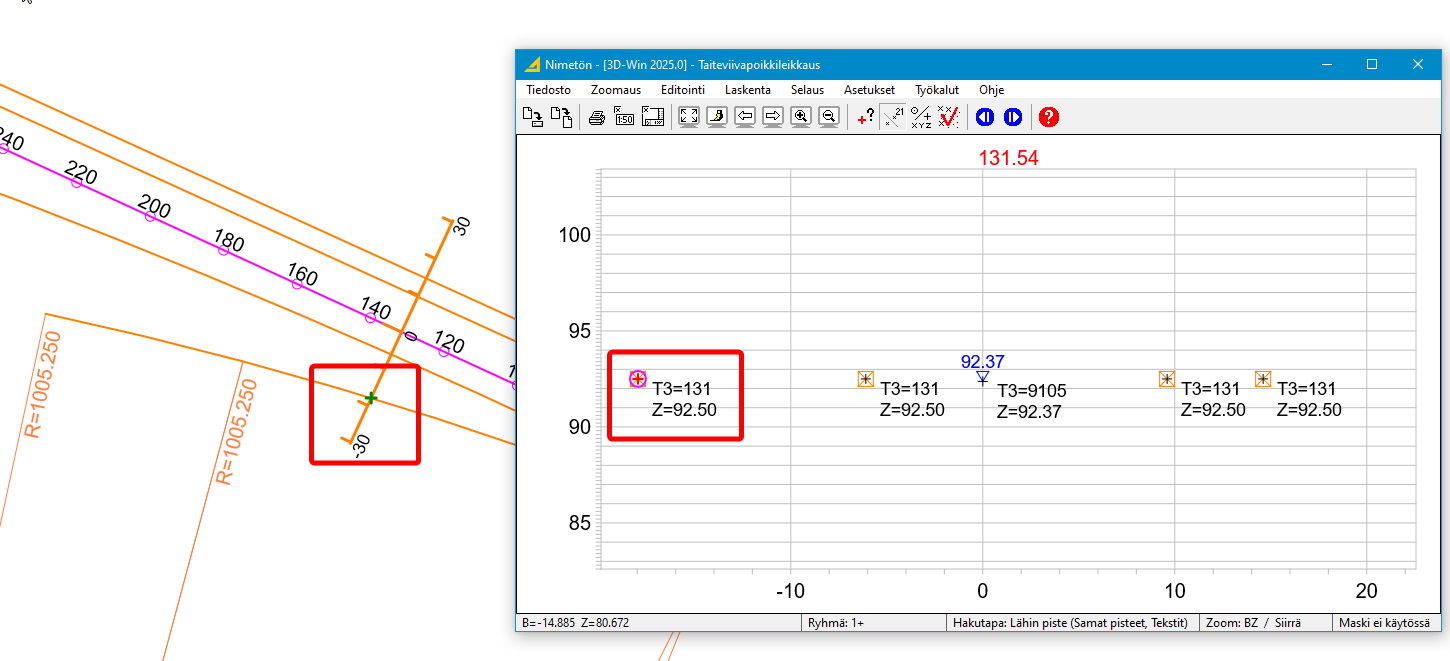

Taiteviivapoikkileikkaus

(Ikkuna - Taiteviivapoikkileikkaus)

• Taiteviivapoikkileikkaus toimii nyt myös aineistossa olevien kaarien kanssa.

Ohje

Poistettu PDF-dokumentit ohjelman asennuspaketista. Löytyy 3D-Win extranetistä (Dokumentaatio) kohdasta Materiaalit

• Pikakuvake dokumentaatiosta työkalurivillä.
