3D-Win 6.7.0

Huomioi, että 6.7.0 versio toimii ainoastaan Windows 64-bittisessä käyttöjärjestelmässä. Ohjelmisto on suunniteltu toimimaan Windows 10 käyttöjärjestelmässä.

Palvelimella olevat ajurit kannattaa päivittää työasemien ja palvelimen välisen sujuvan liikenteen varmistamiseksi. Ajuri-tiedosto haspusersetup.zip on ladattavissa 3D-Win -kotisivuilta valikosta Tuki – Ladattavat tiedostot – Ajurit ja apuohjelmat.

Muutokset 3D-Win -ohjelmiston versiossa 6.7.0 (1.12.2020)

Yksityiskohtainen muutoslista

Edellisen version 6.6.4 muutokset

Seuraavan version 6.7.1 muutokset

1 Yleistä

Ohjelman asennus

• Uudet kooditiedostot dat ja system_67.dat:

  • Lisätty system_67.dat -tiedostoon InfraModel PlanFeature-tyypit ja ominaisuudet: Mahdollistaa IM4-vaatimusten mukaisen tiedonsiirron kaapeleille (IM_cable), aidoille (IM_fence), jalustoille (IM_footing), kaiteille (IM_railing) ja pintarakenteille (IM_surfaceStructure).

• Lisätty kairausesimerkkitiedostoonkr.tdw puuttuneet päivämäärät ja tutkimuskohtaiset tunnukset.

• Poistettu asetustiedostojen päivitys versiosta 6.3.

• Poistettu 64 asennuspakettien ja ohjelmien nimistä, kaikki on nyt oletuksena 64-bittistä.

• Poistettu asennuspaketista vanha 3D-Win_Tierakenneohje_53.pdf.

• Asennus ei enää kopioi PDF-dokumentteja käyttäjän asetushakemiston Document-alihakemistoon.

• Lisätty ensiasennukseen uusia oletusmuuntimia. Ohjelmapäivityksen yhteydessä lue uudet muuntimet ini -tiedoston avulla.

  • Drill Plan List -tekstimuunnin porareikien listausta varten.

  • CSV (Xsite) ja LandXML (Xsite) muuntimet Xsite Manage -palvelun toteumapisteiden lukemiseen.

  • Dxf2 (Xsite background) kirjoitusmuunnin Landnova taustakarttojen kirjoitukseen.

  • Dxf2 (Xsite warning 200) kirjoitusmuunnin Landnova varoituskarttojen kirjoitukseen.

• Päivitetty asennuspakettiin 2.33.dat -kooditiedosto.

• Lisätty asennuspakettiin dat, jossa raidenuotituksen käyttämät pinnat ja koodit.

Piirto

• Laskentalinjan paaluluvut piirretään nyt aina kohtisuoraan linjaan nähden

• Tiedostokohtainen läpinäkyvyysprosentti toimii nyt DirectDraw-piirron kanssa kaikille tiedostotyypeille.

Käyttöliittymä                                           ( Asetukset – Käyttöliittymä)

• Lisätty käyttöliittymäasetus toimintojen liikuttamiseen ikkunan mukana: Siirrä toimintoja ikkunan mukana.

  • Toiminnot liikkuvat sidottuna vasempaan tai oikeaan laitaan sijainnin mukaan. Oletuksena muut ikkunat (esim. Elementtien valinta-ikkuna) eivät liiku pääikkunan mukana, Shift-näppäimen kanssa liikkuvat.

2 Tiedosto ja hakemisto

• Lisätty otsikkotauluun uusi asetus hakemaan LEG-määrittelyn symbolit kaikista tiedostoista.

• Muuntimien alkutiedostomakrot toimivat nyt myös otsikkotaulun kanssa.

• Lisätty asennuspakettiin uusia otsikkoesimerkkejä (TIT-tiedostot): kopioituvat automaattisesti Käyttäjähakemiston Title -kansioon, jos kansiossa ei ole entuudestaan saman nimisiä

  • Uusi rakennuspiirustuksen nimiöesimerkki tit.

  • Esimerkki tit näyttää miten LEG-määrittelyllä listataan yleisimpien koodien symbolit.

  • tit toimii kaivoviitteiden kanssa ja näyttää myös liitetiedostona olevan valokuvan.

3 Formaatit

Yleistä

• Muunninlistan vihjetekstit näyttävät muuntimen nimen lisäksi sen käyttämät tiedostopäätteet.

• Lisätty yleisesti käytetty TKY-tiedostopääte Xpower-muuntimen oletusasetuksiin.

• Lisätty uusia makroja:

  • #TRIANGLES näyttää aktiivisen kolmioverkon näkyvien kolmioiden määrä

  • #TOTALLENGTH ja #AVERAGELENGTH laskevat tiedoston viivojen yhteispituuden ja keskiarvopituuden.

  • #TOTALAREA ja #AVERAGEAREA laskevat tiedoston alueiden yhteispinta-alan ja keskiarvopinta-alan.

  • Pituusmakrot toimivat myös poikki- ja pituusleikkaustiedostoille sekä

• Poistettu vanha User=4 Iredes erikoisasetus, korvautuu makroilla #TOTALLENGTH ja #AVERAGELENGTH.

• Optimoitu muunninlistan täyttöä, aukeaa nyt nopeammin pitkien listojen kanssa.

• Muunninlista käyttää nyt luonnollista numerojärjestystä (Muunnin2 on listassa ennen kuin Muunnin10).

• Korjattu samannimisten kohdetyyppien ja ominaisuuksien käsittelyä GML-luvussa.

• Poistettu kaikki havaintokirjaformaatit ja vanha xcable-formaatti.

• Poistettu vanhoja tiegeometriaformaatteja: PPL/TVE, Teku ja Xroad list.

• Nimetty uudelleen Trimblen muunninfunktiot: TrimbleDC, TrimbleLocus (Xcity), TrimbleNIS (Xpower) ja TrimbleTTM.

CAD-formaatit

Muutoksia CAD-tiedostojen käsittelyyn:

• Poistettu vanhat DXF-muuntimet (vektori ja maastomalli), korvautuvat uusilla Dwg2/Dxf2-muuntimilla.

LandXML / Inframodel

Muutoksia LandXML/Inframodel käsittelyyn:

• PlanFeature-kohteiden kirjoittaminen antaa varoituksen puuttuvista pakollisista ominaisuuksista.

• PlanFeatures-osioiden luku Avaa LandXML -toiminnolla käsittelee nimen paremmin.

• Lisätty Stringline-viivojen luku ja kirjoitus:

  • Luettaessa viivoille laitetaan Stringline-pintatunnus ja keskilinjan nimi IM:centreLine-ominaisuuteen.

  • Kirjoitettaessa vähintään yhdeltä viivalta on löydyttävä IM:centreLine-ominaisuus, jossa keskilinjan T2.

  • Kirjoitettaessa viivat järjestetään vasemmalta oikealle keskilinjaa lähinnä olevan pisteen mukaan.

• Muutoksia CgPoint-pisteiden lukuun:

  • Pisteille luetaan nyt myös desc- ja oid-ominaisuudet.

  • Pintatunnus luetaan CgPoints-hierarkian toiselta tasolta, joko code- tai name-ominaisuudesta.

• Putkiverkkojen luku toimii nyt myös perus LandXML-tiedostoista ilman IM4-laajennoksia.

Raidegeometria

• Lisätty raidegeometrioiden kallistusten (cant) luku LandXML-tiedostosta:

• Eivät toistaiseksi tallennu 3D-Winin geometriatiedostojen mukana.

• Muutettu raidegeometrioiden kirjoitusta ilman InfraModel-asetusta:

• Käyttää kilometripaaluille Trimblen ymmärtämää perus LandXML-muotoa.

• Lisää nollasta alkaviin raidegeometrian paaluihin ensimmäisen kilometripaalun paikan.

Tekla -kairausformaatti

• Tekla-kairausformaatin päivämäärien puuttuvaksi vuosisadaksi lisätään 2000, jos vuosi on pienempi kuin 70.

Geonic-formaatti

Muutoksia Geonic-formaattiin Elisan kaapeleita varten:

• Lisätty kirjoitukseen erikoisasetukset DepthAttribute ja DepthLimit vajaan syvyyden kä

• DepthAttribute määrää ominaisuuden, jossa on kaapelin syvyys ja DepthLimit minimisyvyyden.

• Jos syvyys on alle minimisyvyyden, kirjoitetaan kaapelin koodiksi vajaan syvyyden koodi.

Gltf-formaatti (json-pohjainen formaatti 3D-malleille)

Muutoksia glTF-tiedostojen kirjoitukseen:

• Lisätty vektoritiedostojen ja tiegeometrioiden kirjoitusmuuntimet.

• Lisätty optio Cesium 3D-tiilien kirjoittamiseen maapallokeskisissä

• Lisätty optio tasaisten normaalien kirjoittamiseen, verkon kulmat jäävät terä

• Piirtotiedossa määritelty viivakohtainen väri siirtyy oikein viivojen materiaaliksi.

• Lisätty asetus nostamaan taiteviivoja hieman ylöspäin, jotta ne erottuvat mallista paremmin.

VR -raidegeometriaformaatti

Muutoksia VR:n raidegeometriaformaattiin

• Luettaessa kilometripaalut tallennetaan oikealle pituusmittausraiteelle.

• Korjattu kulmien arvot, 4. asteen käyrien tyyppi ja elementin nimen luku.

• LandXML-geometriasta voidaan kirjoittaa kallistustieto (cant) VR -formaattiin.

4 Editointi

Yleistä

• Lisätty piirtotietoihin läpinäkyvyysprosentti.

Pisteryhmän editointi                               ( Editointi – Pisteet – Ryhmä)

• Pisteryhmän editoinnin viivan ja tunnuksen selauspainikkeet osaavat hakea maksimiarvot aktiiviselta tiedostolta.

Katkaise viivat -viivatyökalu                     ( Editointi – Viivat – Työkalut)

Lisätty Katkaise viivat -viivatyökaluun Shift-optio siirtämään ominaisuudet:

• Kahden pisteen viivojen katkaisussa siirtää osion loppupisteen ominaisuudet viivalle.

• Hajapisteiksi muuttamisessa siirtää viivan ominaisuudet hajapisteille.

• Toiminto ei enää automaattisesti numeroi kahden pisteen viivoja uusiksi.

Liitä saareke alueeseen -viivatyökalu      ( Editointi – Viivat – Työkalut)

Muutoksia saarekkeiden lisäystyökaluun:

• Korjattu vain valittujen viivojen käsittely.

• Lisätty saarekkeiden jako erillisiksi viivoiksi Alt-näppäimen kanssa.

Linearisointi                                              ( Editointi – Viivat – Linearisointi)

Muutoksia linearisointiin:

• Lisätty asetus käsittelemään vain valitut viivat.

• Lisätty asetus viivaosion maksimipituudelle.

Editoi ominaisuuksia                                 ( Editointi – Ominaisuudet – Editointi)

• Ominaisuuden arvon editointi käsittelee nyt oikein lyhennetyt tiedostopolut.

Kaivoviite                                                  ( Editointi – Tekstit – Kaivoviite)

• Kaivoviitteen laskenta Shift-näppäimen kanssa pakottaa viitteiden laskennan uudella etäisyydellä.

5 Laskenta

Yleistä

• Lisätty linjalaskentaan erillinen pystygeometrian ylityksen käsittely:

  • Toimii kuten A-mitan ylitys eli varoittaa punaisella värillä ylityksestä.

  • Käyttää samaa arvoa kuin pystygeometrian linjalaskennan A-mitan tarkistus.

• Lisätty tuki maapallokeskiselle WGS 84 / ECEF -koordinaatistolle (EPSG 4978).

• Muutoksia Helmert -muunnosten ajamiseen:

  • Lista on nyt kelluva, eikä sulkeudu automaattisesti muunnoksen ajamisen jä

  • Muunnoksen ajaminen Ctrl-näppäimen kanssa ajaa sen toiseen suuntaan.

• Poistettu vanha havaintokirjojen laskenta.

6 Maastomalli

Yleistä

• Poistettu korkeuskäyrien erillinen pehmennystoiminto, korvautuu viivojen linearisoinnilla.

• Lisätty maastomallin asetuksiin uusi asetus aluemaalausten läpinä

• Kolmioiden piilotus muistaa viimeksi käytetyn sisäpuoli/ulkopuoli -asetuksen.

• Korjattu mallien yhdistämisen optimointia joidenkin rajausviiva-aineistojen kanssa.

• Viivan kopiointi alaspäin malliin toimii nyt oikein pelkän täyttökaltevuuden kanssa.

Editoi maastomalli                                   ( Maastomalli – Editoi -> Etsi piikit)

• Lisätty mallin editoinnin piikkien hakuun huippukohtien haku Ctrl-näppäimen kanssa.

Laskentalinja (ent. Mittalinja)                  ( Maastomalli – Laskentalinja )

• Nimetty mittalinja laskentalinjaksi, ei enää sekaannu keskilinjaa tarkoittavaan mittalinjaan.

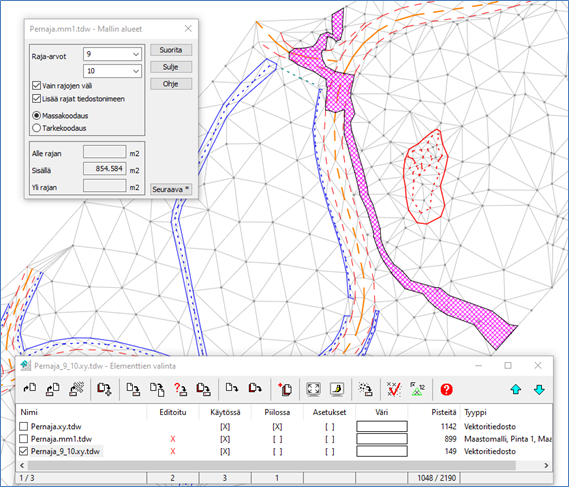

Mallin alueet                                            ( Maastomalli – Mallin alueet)

• Lisätty pinta-alojen laskenta mallin alueisiin:

  • Näyttää raja-arvojen alla, sisällä ja yllä olevat pinta-alat toiminnossa.

  • Samat arvot tallentuvat tulostiedoston ominaisuuksiin AREA_UNDER, AREA_INSIDE ja AREA_OVER.

  • Lisätty asetus tallentamaan käytetyt raja-arvot tulostiedoston nimeen.

  • Lisätty Seuraava-painike lisäämään raja-arvojen erotus niihin.

7 Tiegeometria

Laskentalinja (ent. Mittalinja)                  ( Tiegeometria – Laskentalinja )

• Nimetty mittalinja laskentalinjaksi, ei enää sekaannu keskilinjaa tarkoittavaan mittalinjaan.

Kopioi geometria                                     ( Tiegeometria – Kopioi )

Muutoksia tiegeometrian kopiointiin:

• Lisätty optio maksimi sivusiirrolle kaarien ja klotoidien osituksessa.

• Nimetty Pisteet tasapaaluille -asetus pyöristykseksi, joka toimii myös maksimi sivusiirron kanssa.

• Pystygeometrian kaaret eivät enää turhaan tihennä pistevälejä, joiden etäisyys on jo tarpeeksi lyhyt.

ML -XYZ -leikkaus                                     ( Tiegeometria – ML-XYZ -leikkaus )

• Korjattu ML-XYZ-leikkauksen toimivuus isojen aineistojen kanssa.

Rakennesuunnittelu                                 ( Tiegeometria – Rakennesuunnittelu )

• Korjattu pientareiden käsittely ylimmän yhdistelmäpinnan kanssa.

8 Kairaus

• Makro #LENGTH toimii nyt myös kairapisteille ja laskee alku- ja loppusyvyyksien eron.

• Korjauksia kairadiagrammeihin:

  • Korjattu skandimerkit akselien selitysteksteissä.

  • Puristin-heijarikairauksen diagrammin vasemman puolen akseli jatkuu nyt 200 Nm asti.

9 Asetukset

• Muutoksia pisteen esityksen desimaalien hallintaan:

  • Desimaalien määräksi voidaan antaa tähti (*), jolloin käytetään käyttöliittymäasetusten desimaaleja.

  • Muussa tapauksessa desimaaliasetus vaikuttaa nyt myös makroihin.

• Koodilistojen vihjetekstit näyttävät koodin pitkän selityksen ja piste/viiva/alue geometriatiedon.

• Poistettu pisteen esityksen erikoisasetus CheckSettPoint:

• Symbolien tekstit piirretään nyt aina pisteen esityksen ominaisuuksien kanssa.

• Nyt käytettävissä on kolme omaa työkalupalettia: Omat 1, Omat 2 ja Omat 3. Työkalupaletteja voidaan jakaa Vienti-/Tuonti-toiminnoilla 3D-Win -käyttäjien kesken.

10 Työkalut

Yleistä

• Poistettu vanhat Merenkulkulaitoksen lisätoiminnot Verhokäyrä ja Taajuusluotain.

• Poistettu vanhat tietokantayhteystoiminnot.

• Siirretty lähestymiskuva, karttalehtijako ja palvelinyhteys Muut-alavalikkoon.

• Siirretty aputoimintojen Porakaavio ja lisätoimintojen Raidenuotitus Työkalut -valikkoon.

Arvojen muotoilu                                      ( Työkalut – Arvojen muotoilu )

• Lisätty muotoilumäärittely f muuntamaan goonit asteiksi, toimii muuten kuten d tai h ($ANGLE%ffmmss.1).

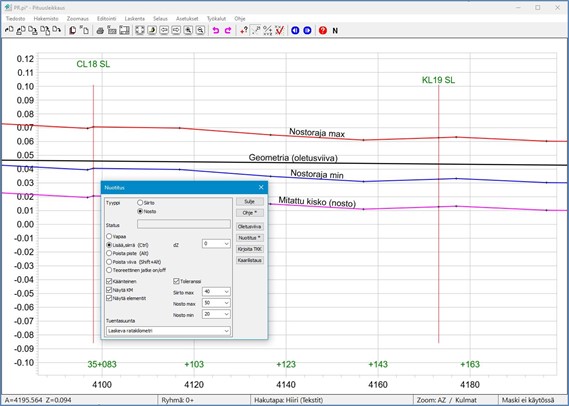

Raidenuotitus                                           ( Työkalut – Raidenuotitus )

• Muutoksia raidelaskentaan:

  • Lisätty mahdollisuus nuotitukseen pienenevän paaluluvun järjestyksessä.

  • Lisätty toleranssiviivat minimi- ja maksiminostolle sekä maksimisiirrolle (ks. kuva seuraavalla sivulla).

  • Lisätty elementtien muutoskohtien näyttäminen nuotitusikkunassa.

  • Erillinen asetus VR-kilometripaalujen näyttämiselle nuotitustiedostossa.

  • Kaarilistaus näyttää oletuksena vain kaari- ja siirtymäelementit, Shift-näppäimen kanssa kaikki.

  • Lisätty tuki kilometrien projisointiin pituusmittausraiteelta sivuraiteille.

  • Uusi Tarke-painike laskee tarkkeet pysty- ja sivusuunnassa.

  • Poistettu vanha Geodimetrin ARE-tiedoston kirjoitus.

Symbolien kääntö                                     ( Työkalut – Aputoiminnot )

• Symbolien kääntötyökalu osaa nyt kääntää myös tekstejä.

11 Ikkuna

• Korjattu pituusleikkausten vertailu DirectDraw-piirron kanssa.

• Lisätty pinnan editoinnin pisteen poistoon Shift- ja Ctrl-optiot poistamaan kaikki vasemmalta tai oikealta.

• Korjattu kairadiagrammien piirto pituusleikkauksen Z-kertoimen kanssa.

12 Ohje

• Dokumentit-kohta vie suoraan ohjelman asennushakemiston Document-alihakemistoon.
