WMTS-verkkopalvelut

WMTS (Web Map Tile Service) on rajapintamäärittely rasterimuotoisten karttojen tarjoamiseen verkon yli. Toiminta perustuu palvelimelle valmiiksi varastoituihin ruutuihin. Kullakin palvelun karttatasolla voi olla useita ruututasoja, joista valitaan sopivin zoomaustason perusteella ja palautetaan hakualueen sisälle osuvat ruudut. Tekniikka on samankaltainen kuin esimerkiksi Googlen kartoissa.

WMS-selaukseen verrattuna WMTS on palvelimelle huomattavasti kevyempi, koska se jakaa vain valmiita karttaruutuja. Sovelluksen puolella sen käyttö on hieman raskaampaa erityisesti koordinaatistomuunnoksen kanssa, koska irralliset ruudut joudutaan yhdistämään ennen muunnosta.

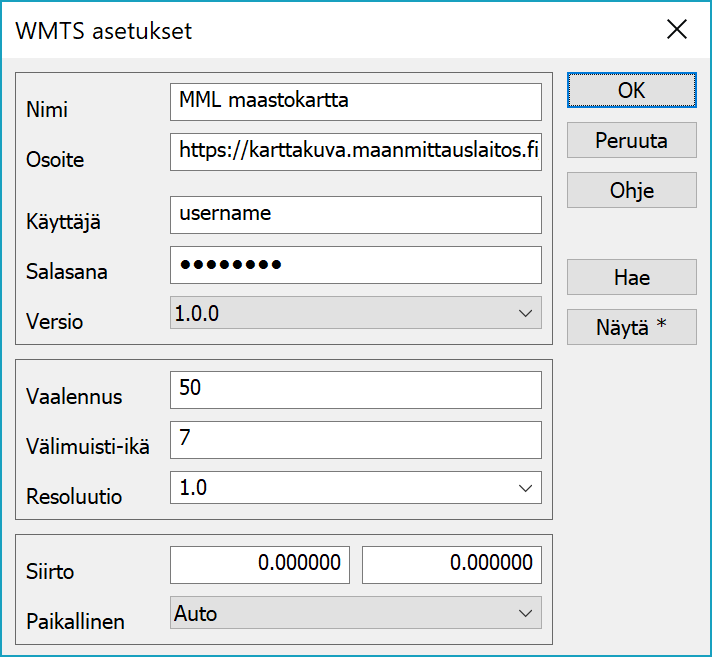

Vaalennus-asetukseen voidaan asettaa prosenttiarvo, jolla kuvaa vaalennetaan himmeämmäksi taustakuvaksi. Isompi arvo vaalentaa enemmän.

Välimuisti-ikä on palvelusta haettujen kuvien maksimi-ikä päivinä. Jos välimuistista löytyvä kuva on vanhempi, se haetaan palvelusta uudestaan. Harvoin päivittyvien palveluiden kanssa arvoa voi suurentaa käytön nopeuttamiseksi.

Resoluutio-asetusta käytetään tallennettaessa taustakartta elementtilistaan. Selausta voidaan nopeuttaa heikentämällä resoluutiota selaustoiminnossa, mutta silti tallentaa yksittäisiä kuvia elementtilistaan paremmalla tarkkuudella. Oletuksena oleva 1.0 käyttää näytön resoluutiota ja isompi arvo parantaa tarkkuutta.

Siirto-asetuksella voidaan tehdä vakiosiirto hakukoordinaatteihin ja palautetun kuvan sijaintiin. Tätä tarvitaan esimerkiksi jos näytöllä tai palvelussa käytetään katkaistuja koordinaatteja.

Jos palvelu ei suoraan tarjoa kuvia halutussa koordinaattijärjestelmässä, voidaan se valita kohtaan Paikallinen. Tällöin toiminto muuntaa näytön koordinaattialueen paikallisesta järjestelmästä palvelun järjestelmään ja muuntaa sitten palautetun kuvan takaisin paikalliseen järjestelmään. Tämä edestakainen muunnos luonnollisesti hidastaa toimintoa hieman.

Paikallisjärjestelmäksi voidaan valita myös Auto, jolloin paikallinen koordinaatisto päätellään automaattisesti ruudun zoomauksen mukaan. Esimerkiksi jos näytöllä on vektoriaineisto järjestelmässä GK27, palvelusta haettu kuva muunnetaan automaattisesti tähän järjestelmään.

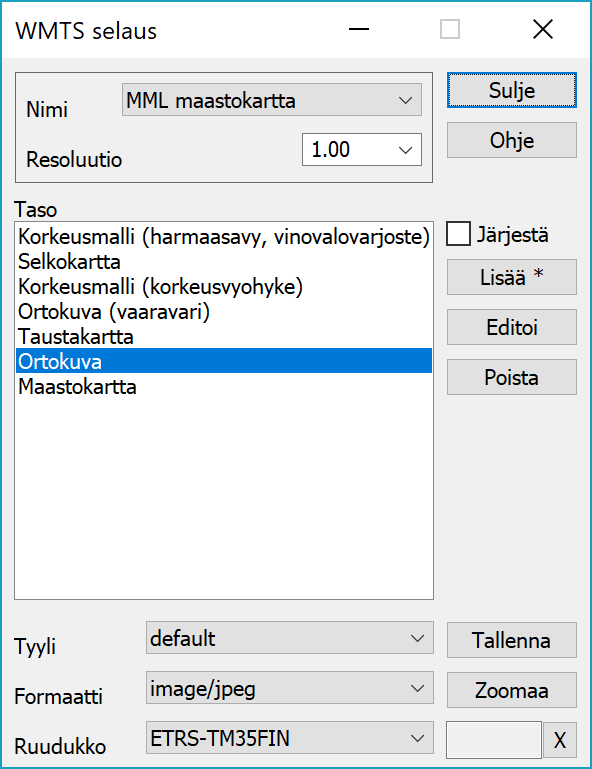

Käytön nopeuttamiseksi resoluutiota kannattaa heikentää erityisesti tarkoilla näytöillä. Karttatasoa vaihdettaessa listan rivin tuplaklikkaus päivittää näytön automaattisesti.

Palvelu saattaa tarjota karttatasoja eri tyyleillä, formaateilla tai koordinaattijärjestelmillä. Nämä voidaan valita toiminnon alaosan listoista. Oletuksena käytetään kunkin listan ensimmäistä vaihtoehtoa.

Tallenna-painikkeella voidaan ruudun alue tallentaa rasterikuvana elementtilistaan. Tallennus käyttää yhteyden asetuksissa määrättyä resoluutiota, joka voi olla tarkempi kuin selausresoluutio. Zoomaa-painikkeella voidaan näyttö zoomata valitun karttatason alueeseen.

Välimuistihakemisto

Palveluista haetut karttaruudut on varastoitu käyttäjän asetushakemiston alla olevaan hakemistoon Cache/wmts. Siellä on oma alihakemistohierarkiansa kullekin määritellylle palvelulle, sen tarjoamille karttatasoille, koordinaattijärjestelmille ja zoomaustasoille.

Aina WMTS-selaustoimintoa käytettäessä ohjelma käy läpi hakemistoja ja poistaa niistä karttaruutuja, joiden ikä on asetuksissa annettua välimuisti-ikää vanhempi.
