Puupinon mittaus
Puupinon tilavuuslaskenta
Laskee tilavuudet aktiivisen tiedoston viivoista (puupinon profiilit) käyttäen alapintana joko viivan alku- ja loppupisteen välistä suoraa tai maastomallia.
Ohjelma luo myös poikkileikkaustiedoston, josta voit tarkistaa laskettavat pinot ja niiden alapinnat. Samassa tiedostossa voi olla useita viivoja. Ne eritellään tulostiedostossa.
Koodaus maastossa
Aineisto voidaan koodata maastossa. Laskentavaiheessa luetaan koodikentistä tarvittavat parametrit. Jos aineistoa ei voida koodata maastossa, käytä Editoi viiva -toimintoa koodikenttien antamiseen.
T2 = pinon numero (viivatunnuksessa ei saa olla kirjaimia)
T3 = puulaji
T5 = pinon leveys (pölkyn pituus)
T6 = tiivistymiskerroin (%)
Laskenta
Ohjelma laskee samalla kertaa kaikki aktiivisessa tiedostossa olevat viivat (pinot). Jos tiedostossa on viivoja samalla viivanumerolla (T2), ohjelma varoittaa asiasta ja käyttää näistä vain viimeisen.
Jos elementtilistassa on alueesta tehty maastomalli, toiminto käyttää siitä laskettua pituusleikkausta puupinon alapintana.
Laskennan yhteydessä luodaan uusi tiedosto (*_tulos.xy.tdw), jossa kukin puupino on levitettynä T2-kentän (Pinon leveys) mukaisella arvolla. Samaan tiedostoon tallennetaan hajapisteenä pinon painopiste, johon liitetään:
T5-kenttä = tilavuus (ilman m ³ -merkintää)
ominaisuus Laatu = koodia vastaava nimi kooditiedostosta
ominaisuus Määrä = tilavuus (m ³ -merkinnällä)
Toiminto avaa myös poikkileikkausikkunan, jossa näytetään kukin puupino omana poikkileikkauksena. Poikkileikkaukset voi tulostaa ja tallentaa, mutta massalaskentaa siellä ei voi tehdä.
Tulostiedosto
Laskee tilavuudet aktiivisen tiedoston viivoista (puupinon profiilit) käyttäen alapintana joko viivan alku- ja loppupisteen välistä suoraa tai maastomallia.
Ohjelma luo myös poikkileikkaustiedoston, josta voit tarkistaa laskettavat pinot ja niiden alapinnat. Samassa tiedostossa voi olla useita viivoja. Ne eritellään tulostiedostossa.
Esimerkki 1
Voit lukea Asetukset - Koodit Tuonti-toiminnolla puupino_code.dat –tiedoston kooditiedostoosi.

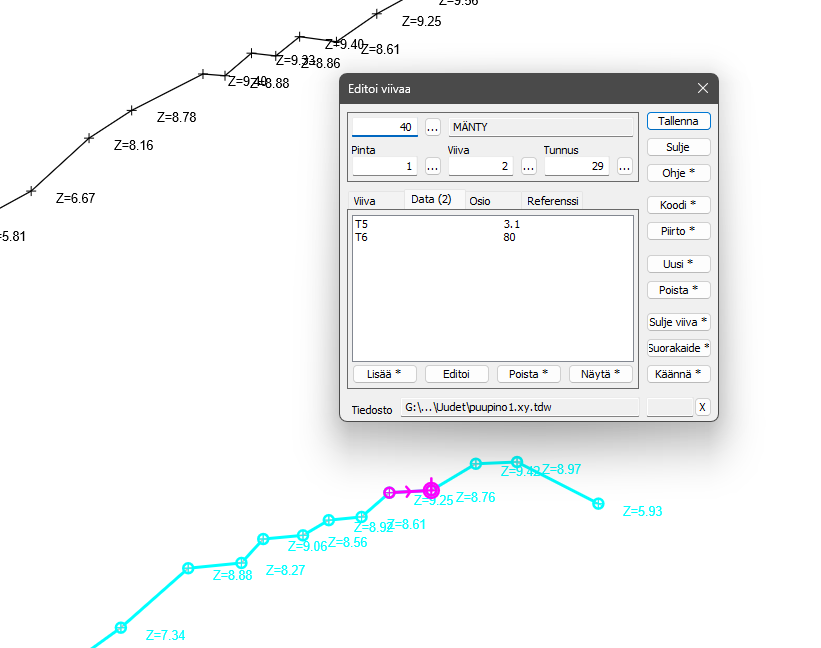

Lue tiedosto puupino1.xy.tdw Pinon pohjaa ei anneta maastomallina, pohja luodaan käyttäen pinon alku- ja loppupistettä.
Kolme erillistä puupinoa, eritelty viivatunnuksella ja annettu ominaisuudessa T5 pinon leveys ja T6 tiivistymiskerroin.

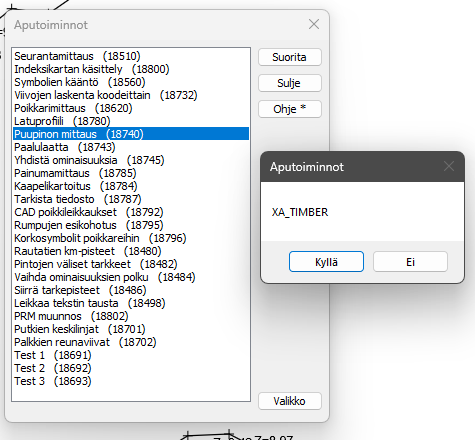

Työkalut - Aputoiminnot ja Puupinon mittaus, toiminto laskee ilman maastomallia puupinoille tilavuudet viivan alku - ja loppupisteen välisen suoran avulla.

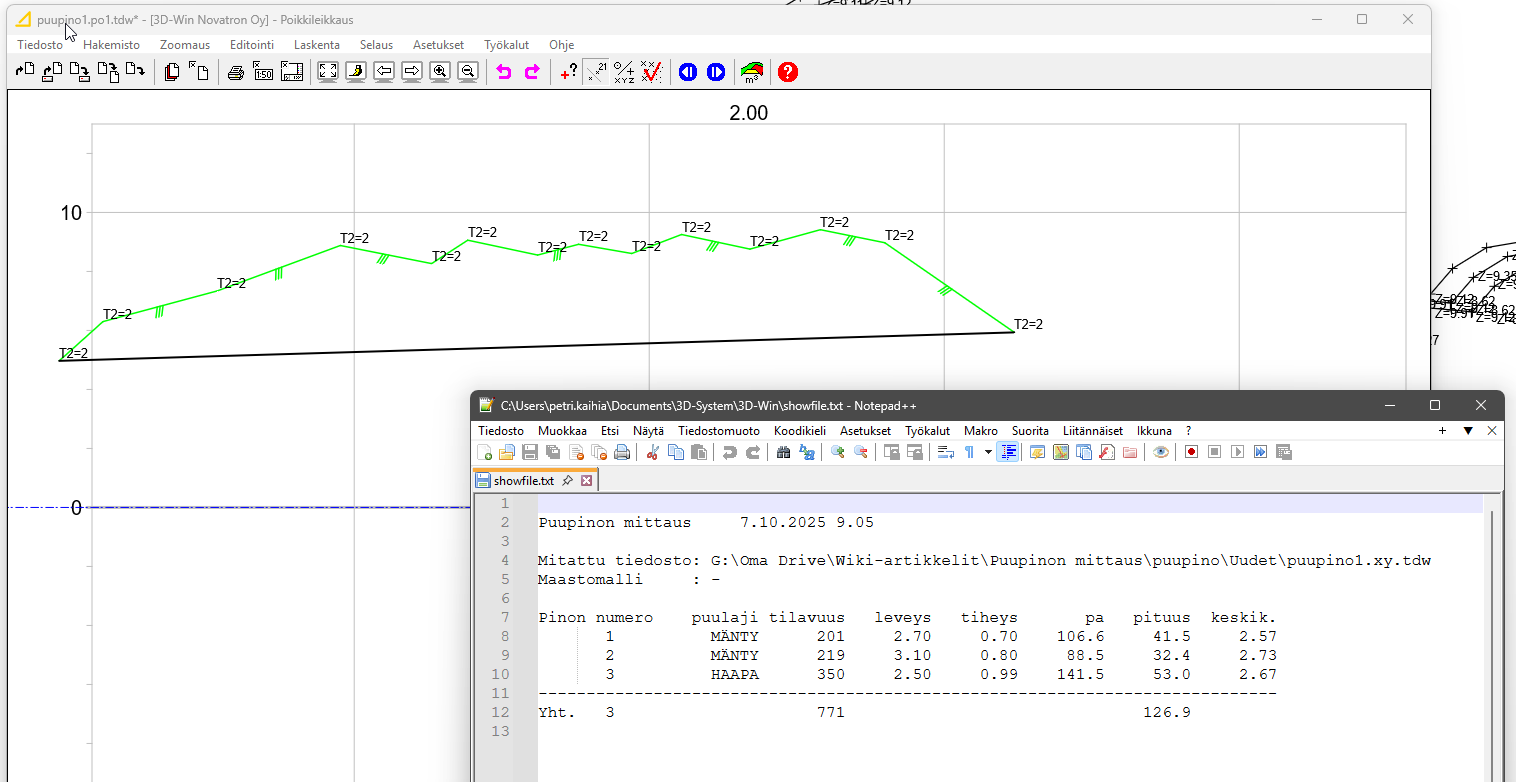

Toiminto avaa myös poikkileikkausikkunan, jossa näytetään kukin puupino omana poikkileikkauksena sekä tuloslistauksen.
Esimerkki 2
Lasketaan useiden puupinojen tilavuudet käyttäen varastointikentän maastomallia apuna.

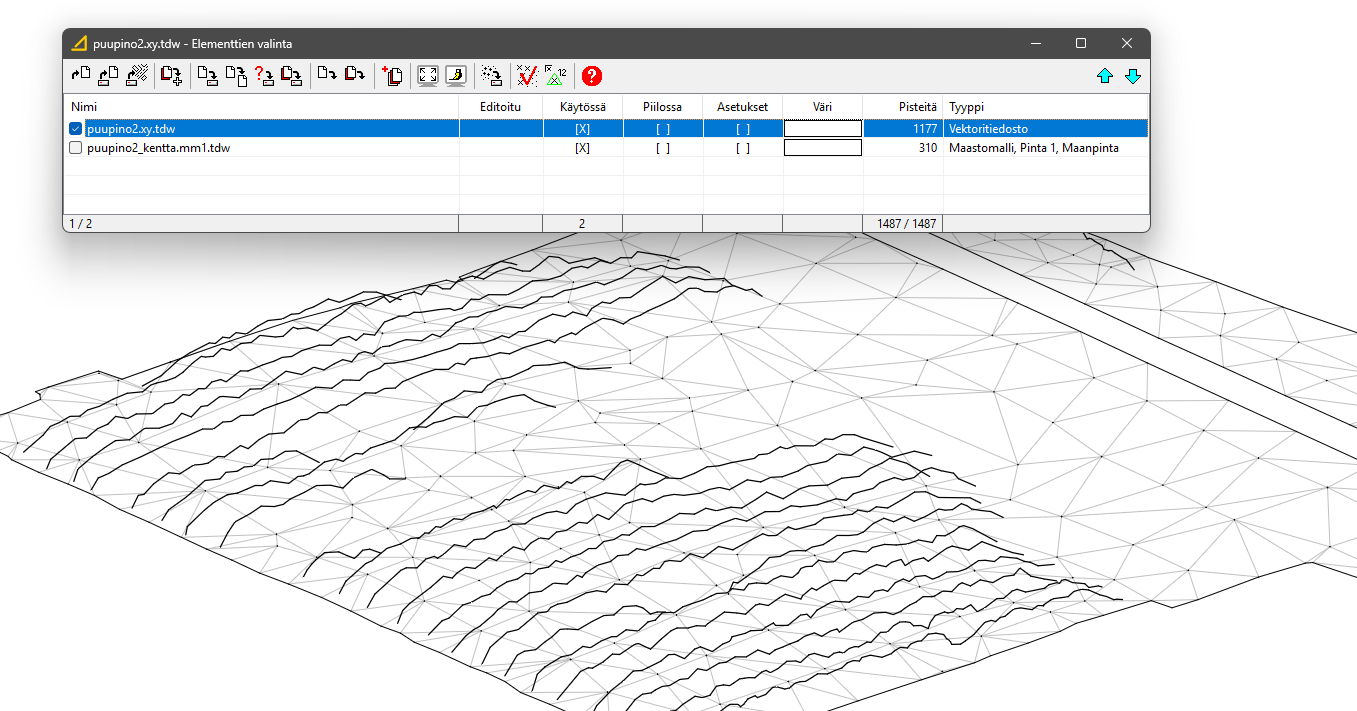

Lue tiedostot puupino2.xy.tdw ja puupino2_kentta.mm1.tdw Puupinoissa on koodattu puulajit, pinon leveys ja tiivistymiskerroin.
Puupinotiedosto on aktiivisena, maastomallista haetaan puupinon pohjan korkeus.
Sama toiminto Puupinon mittaus laskee pinoille tilavuudet ja tekee poikkileikkaukset.

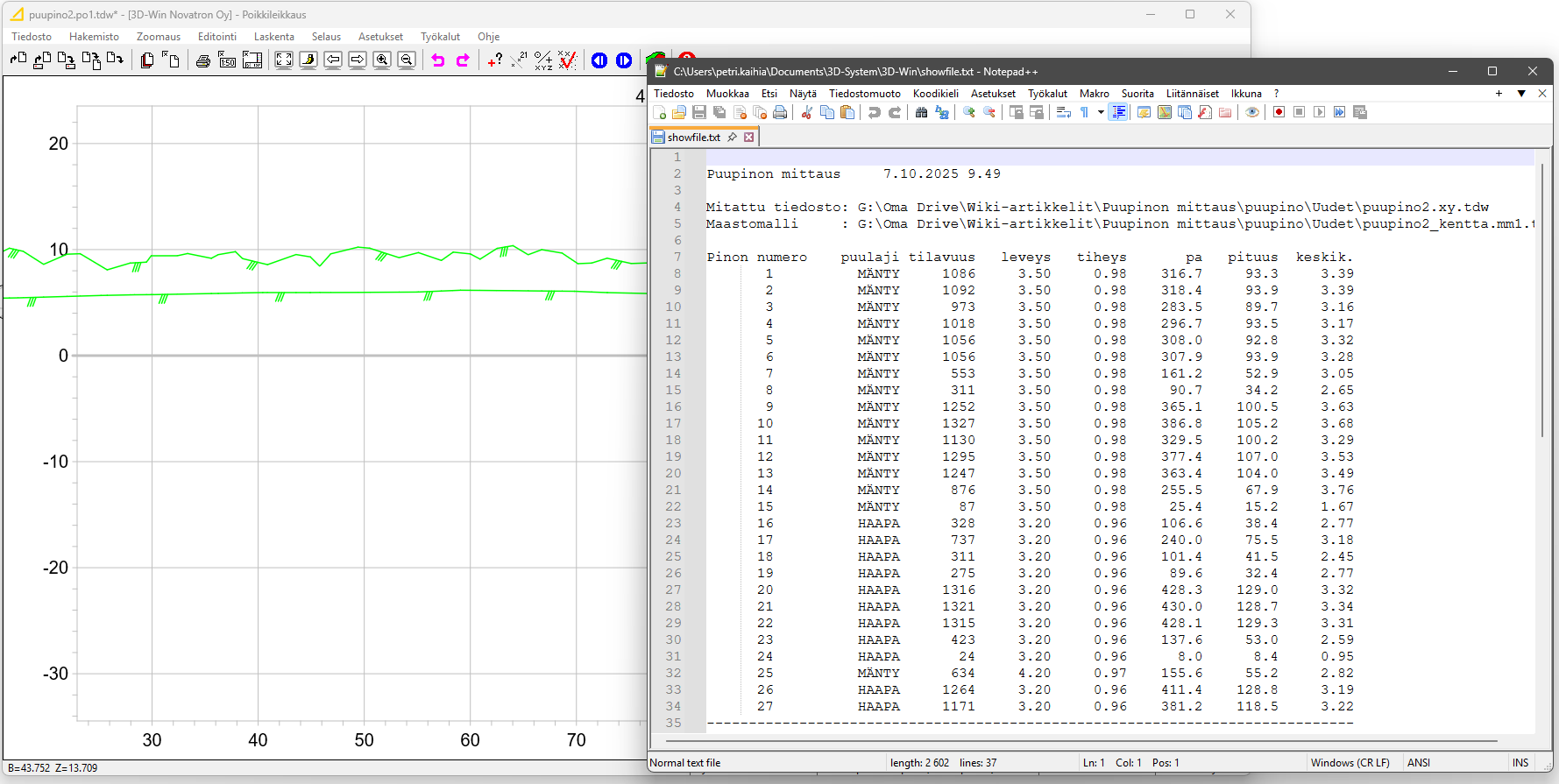

Tuloslistauksessa on eritelty puupinot ja niiden tilavuudet.
