3D-Win / Laskenta / Tarkemittaukset
Avainsanat: Tievertailu
Artikkelin toiminnot 3D-Win 6.5.1 alkaen
Julkaistu 24.03.2019, Markku Saloranta
Silta- ja tiemittauksen tarkkeiden laskenta. Kohteesta muodostetaan ensin tiemalli, jota käytetään vertailulaskennassa. Tiemalli tehdään taiteviivoilla, jotka käännetään abz-muotoon toiminnolla Tiegeometria – Muunna XY <-> AB.
Lataa esimerkkiaineisto:
-
bridge.PJ : tiedostoryhmä
-
bridge.con : mitatut pisteet
-
bidge.tg : tiegeometria
-
bridge.ml : tiegeometriasta tehty mittalinja
-
bridge.abz : tierakenne (tiensuuntaiset viivat ABZ-koordinaatistossa)
-
bridge.xyz : alkuperäiset tierakenteen viivat XYZ-koordinaatistissa
Laskentaesimerkki:
-
Lue ruutuun bridge.PJ. abz-tiedosto on piilossa, jotta se ei ole mukana zoomauksessa. Avaa elementtilista ja poista abz-tiedostolta Piilossa-rasti, jossa saat sen mukaan tievertailuun.
-

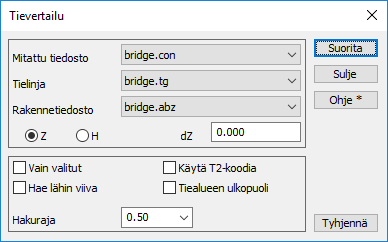

Valitse Laskenta - Tarkemittaukset - Tievertailu ja laske alla olevin asetuksin.
-

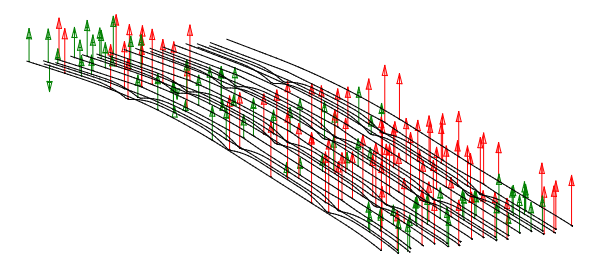

Tarkkeita voi katsella 3-ulotteisina tai poikkileikkausikkunassa. Kuvassa tarkkeiden raja-arvona 0.030 ilman arvojen näyttämistä.
-

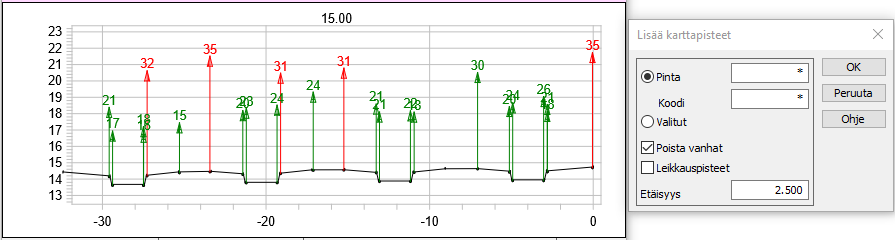

Saat tarkkeet poikkileikkausikkunaan laskemalla viiva-aineistosta poikkileikkaukset ja hakemalla ne ikkunaan toiminnolla Editointi - Hae pisteet koodilla KANSI etäisyydellä 2.5. Poikkileikkausikkunassa on omat tarkeasetukset (Ikkuna - Tarkemittaus). Kuvassa paalun 15.00 eromitat millimetreinä.
