Tarke:Rakolinja

3D-Win / Laskenta / Tarkemittaukset

Artikkelin toiminnot 3D-Win 6.5.1 alkaen

Julkaistu 24.03.2019, Markku Saloranta


Laskee rakolinjan tarkkeet annettuun maastomalliin nähden käyttäen TG-tiedostoa, joka määrää tarkkeen suunnan. Jokaiselle mitatulle pisteelle haetaan TG-tiedostosta paaluluku ja tältä kohdalta lasketaan poikkileikkaus maastomallista. Tarkemitta on mitatun pisteen lyhin etäisyys laskettuun poikkileikkaukseen.

Korkeus mallissa -toiminnossa on mahdollista laskea C-mitta (lyhin etäisyys malliin), mutta se toimii vain loivilla pinnoilla (esimerkiksi nurmetusalueet). Se hakee ensin XY-koordinaatteja käyttäen, minkä kolmion alueella mitattu piste on, ja laskee sitten kohtisuoran etäisyyden tähän kolmioon.

Lataa esimerkkiaineisto:

File Modified

ZIP Archive tarke_rakolinja.zip

Aug 21, 2024
  • rakolinja.pj : tiedostoryhmä

  • rakolinja.xyz : mitatut pisteet

  • rakolinja.mm11 : kallioseinämän maastomalli

  • rakolinja.tg :tiegeometria

  • rakolinja.ml : tiegeometriasta tehty mittalinja


Laske esimerkkiaineisto

  • Lue ruutuun rakolinja.pj

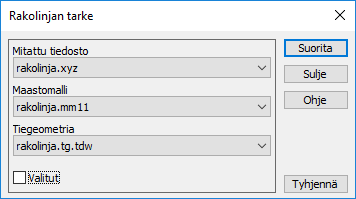

  • Valitse Maastomalli – Muut – Rakolinjan tarke ja laske alla olevin asetuksin.

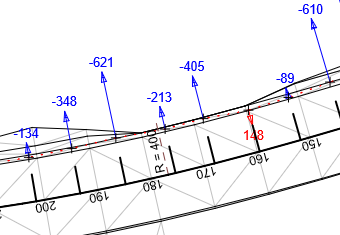

Voit piirtää lasketut tarkkeet ruutuun XY-kuvaan (kuvassa XYZ-tarke kertoimella 20.00).

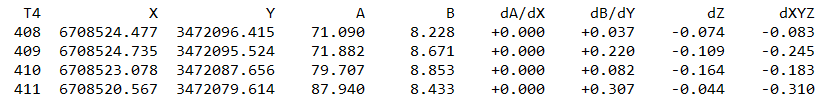

  • Tarkemittauksen Tulostus-toiminolla saat lasketut eromitat tulostiedostoon:



Lasketut tarkkeet voidaan esittää myös poikkileikkauskuvassa.

  • Tee ensin ML-tiedosto, jolla lasketaan poikkileikkauksen paikka kullekin mitatulle pisteelle

    • Valitse Tiegeometria – Mittalinja – Tee
      Anna Paaluväli = 0.0 ja Tallenna. Sulje dialogi.

    • Valitse Tiegeometria – Mittalinja – Editoi.
      Anna Paaluväli = 0.0 ja osoita mitattu rakolinja hakutavalla Taiteviiva.
      Toiminto lisää ML-tiedostoon paikan jokaista mitattua pistettä kohden. Sulje dialogi.

  • Laske poikkileikkaukset

    • Valitse Maastomalli – Poikkileikkaus.

    • Anna riittävän suuri laskentaleveys ja laske poikkarit Uuteen ikkunaan.

Poikkileikkausikkunassa

  • Valitse Laskenta – Lisää karttapisteet. Valitse Poista vanhat ja hakuetäisyys riittävän pieni, jotta vain tällä kohdalla mitatut pisteet tulvat näkyviin.

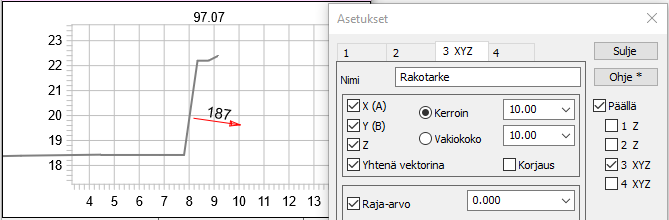

  • Tarkkeiden asetukset löytyvät kohdasta Asetukset – Tarkemittaukset. Jos Käytä Z-etumerkkiä -rasti on päällä, virheen etumerkki haetaan Z-komponentista. Tällöin toleranssilla 0.000 tarkeen väri vaihtuu sen mukaan ollaanko pinnan ylä- vai alapuolella eli onko louhinta jäänyt vajaaksi.

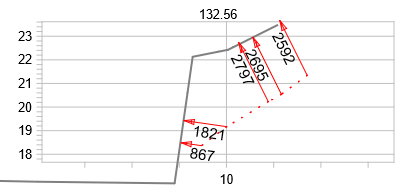

  • Samaan poikkarikuvaan voi tulla useita tarkkeita, jos hakuetäisyyttä kasvattaa Hae pisteet -toiminnossa. Alla olevassa kuvassa hakuetäisyys 5.0 eli kuvassa näkyvät paaluvälille 127.56 - 137.56 osuvat tarkkeet.
