Teollisuusmittaus

3D-Win / Laskenta / Muut

Avainsanat: Kolmiulotteinen kappale, Ympyrän sovitus, Koordinaatiston sovitus
Artikkelin toiminnot 3D-Win 6.5.1 alkaen
Julkaistu 24.03.2019, Markku Saloranta


Teollisuusmittaus on tarkoitettu kolmiulotteisten kappaleiden käsittelyyn.

Teollisuusmittaus-pakettiin kuuluvat seuraavat toiminnot:

  • vertailuelementtien luonti ja vertailulaskenta

    • elementin sovitus pienimmän neliösumman menetelmällä

  • koordinaatiston kierto ja sovitus

    • koordinaatiston sovitus pienimmän neliösumman menetelmällä

  • koordinaatiston asetus

    • koordinaatiston asetus pakottaen origo ja kahden akselin suunta

Vertailuelementit määritetään ennen varsinaista vertailulaskentaa. Toiminto hallitsee viisi erilaista tyyppiä:

  • suora

  • taso

  • ympyrä

  • pallo

  • sylinteri

Elementit voidaan tallettaa tiedostoon myöhempää käyttöä varten.

Lataa esimerkkiaineisto:

File Modified

ZIP Archive tarke_teollisuus.zip

Aug 21, 2024
  • base.xyz : ympyrän sovitus ja eromittojen laskenta.

  • diff1.xyz ja diff2.xyz : koordinaatiston sovitus.


Laskentaesimerkki 1

Ympyrän sovitus ja eromittojen laskenta

  • Lue ruutuun base.xyz.

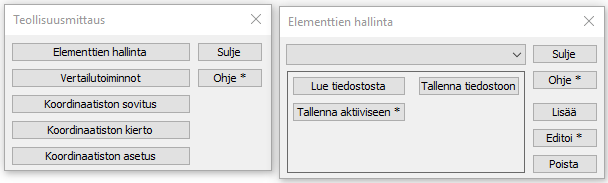

  • Valitse Laskenta - Muut - Teollisuusmittaus ja Elementtien hallinta.

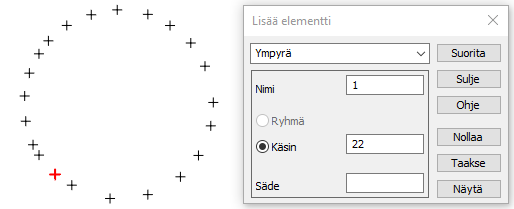

  • Valitse Lisää ja hae listalta elementin tyypiksi Ympyrä.

  • Osoita pisteet hiirellä tai käytä hakutapaa Kaikki (Ctrl+A).

  • Valitse Suorita ja palaa Teollisuusmittauksen päämenuun.

  • Valitse Vertailutoiminnot ja laske tarkkeet.

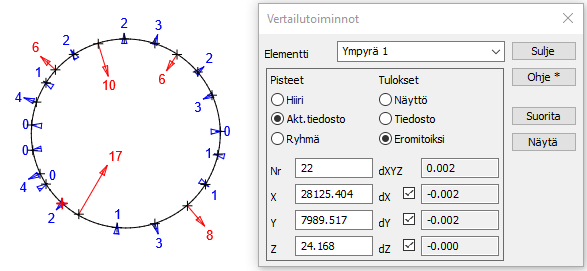

  • Kuvassa XY-virheet yhtenä vektorina kertoimella 50 ja toleranssina 0.005.


Laskentaesimerkki 2

Koordinaatiston sovitus

  • Lue ruutuun tiedostot diff1.xyz ja diff2.xyz.

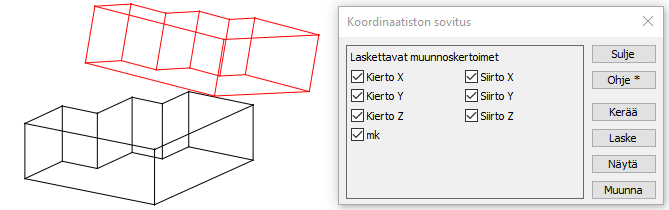

  • Valitse Koordinaatiston sovitus ja Kerää-toiminto.

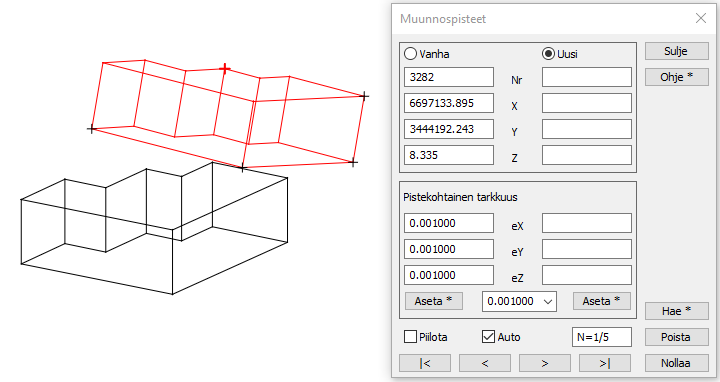

  • Osoita diff2.xyz -tiedostosta (punainen) vähintään 4 pistettä.

  • Vaihda täppä kohtaan Uusi.

  • Palaa alkuindeksiin vasemman alakulman näppäimellä |<.

  • Mikäli tätä ei tehdä, jättää alkuperäisille vanhoille uusiksi vastinpisteiksi nollat ja tekee uusia pisteitä joiden vanhat vastinpisteet ovat myös nollia. Sama logiikka kuin Helmert-pisteiden automaattisyötössä.

  • Nyt osoita toisesta tiedostosta vastaavat pisteet.

  • Sulje Kerää-toiminto ja laske muunnos.

  • Voit katsoa jäännösvirheet Näytä-toiminnolla.

  • Lopuksi muunna diff2.xyz -tiedosto Muunna-toiminnolla. Punaisen kappaleen pitäisi asettua mustan kappaleen päälle.
