8 Taiteviivaleikkaukset

Taiteviivaleikkaukset

Taiteviivapoikkileikkaus

(Ikkuna – Taiteviivapoikkileikkaus)

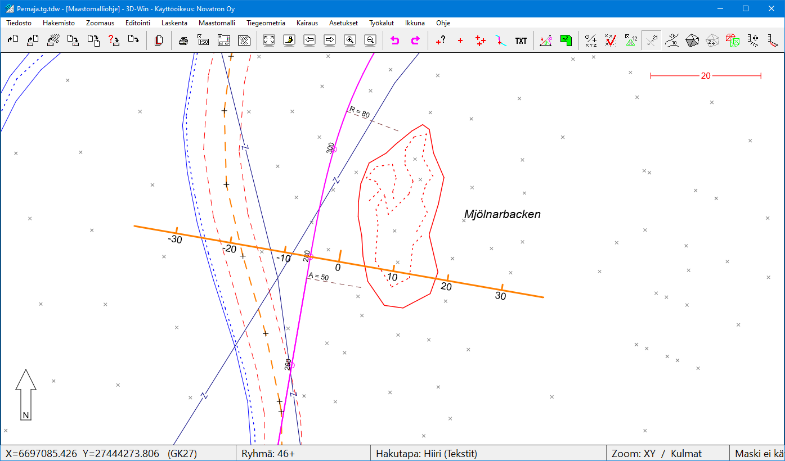

Toiminnolla voidaan tehdä poikkileikkaus halutusta kohdasta näyttämällä ruudulta kaksi pistettä. Poikkileikkausta varten ei tarvitse tehdä mittalinjaa eikä kolmioida aineistoa. Jos ruudussa on vektoriaineisto, muodostetaan poikkileikkauksen pinta laskemalla leikkauspisteet aineiston taiteviivoista. Ne haja pisteet ja kairapisteet, jotka ovat lähempänä kuin annettu Hakuetäisyys (Asetukset – Ikkuna), näytetään myös kuvassa. Kuvaan otetaan mukaan myös 9-pinnan pisteet ja viivat vektoriaineistoista. Leikkaukseen piirretään pinnat kaikista eri vektoriaineistoista erikseen. Jos elementtilistassa on maastomalleja, lasketaan leikkaukset niistäkin. Pintojen määrää voi vähentää piilottamalla aineistoja tai ottamalla niitä pois käytöstä elementtilistassa.

Uuden poikkileikkauksen saa eri kohdasta näyttämällä kaksi pistettä uudestaan. Pitämällä Shift-näppäimen pohjassa voit tarttua näyttämääsi linjaan hiirellä ja siirtää sitä haluamaasi suuntaan. Linjan leveys tai sen suuntakulma ei muutu, mutta saat siirrettyä sitä eteen- tai taaksepäin sekä sivusuunnassa. Jos elementtilistassa on aktiivisena tiegeometria, keskitetään näytetty linja siihen ja poikkileikkaus lasketaan kohtisuoraan tielinjaan nähden. Tasausviivan paikka näkyy kuvassa omalla symbolilla.

Taiteviivapoikkileikkaus-ikkunassa näkyy kyseiseltä linjalta leikkaus.
Pidä Shift- ja Ctrl -painikkeet pohjassa. Liikuta hiirtä (1. painike pohjassa) pääikkunassa tiegeometrian suuntaisesti. Huomaat, että voit portaattomasti tarkastella taiteviivapoikkileikkausta ja toiminto on kiinnittynyt aktiivisena olevaan tiegeometrialinjaan.

Poikkileikkausikkunassa esitettävät asiat määritellään ikkunan omissa asetuksissa, samoin pisteen esitys.

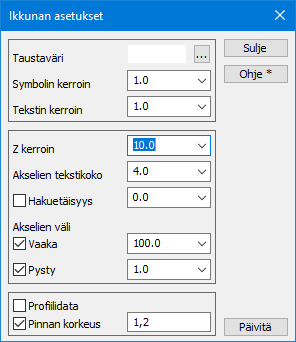

Poikkileikkausikkuna – Asetukset - Ikkuna ja Pisteen esitys.

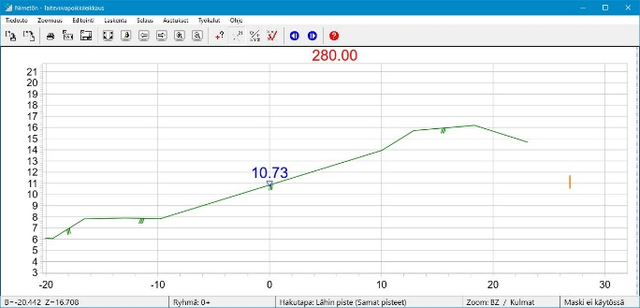

Ikkunassa näkyy poikkileikkauksen paaluluku 280.00 ja tiegeometrian (tasausviivan) korkeus 10.73.
Poikkileikkausikkuna – Asetukset- Pisteen esitys
Voit määritellä mitä ominaisuuksia haluat ikkunassa esitettävän.

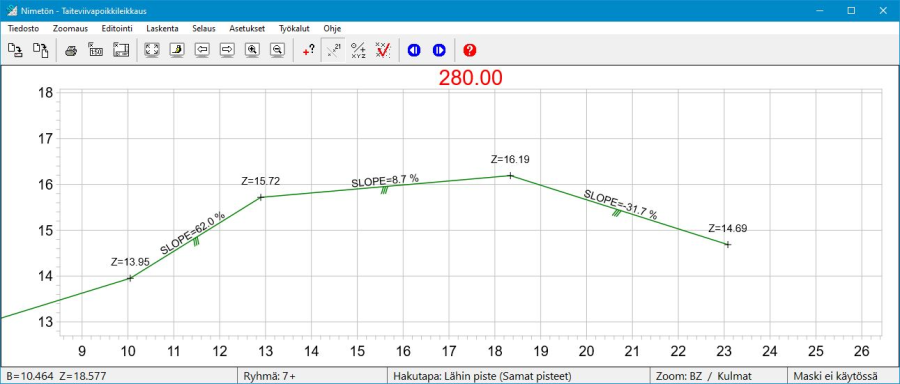

Esitetty taitteiden kaltevuus % ja taitepisteiden Z-koordinaatti.

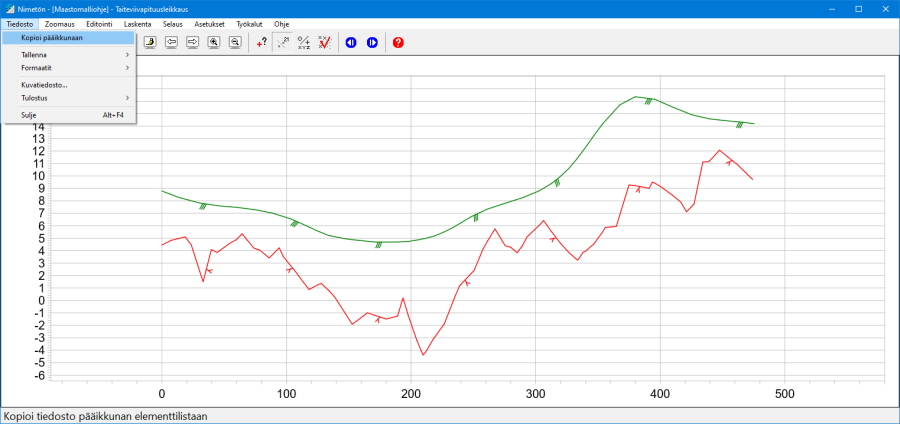

Taiteviivapoikkileikkaus-ikkunasta löytyvät toiminnot, joilla tehdyn leikkauksen voi siirtää pääikkunaan tai sen voi tallentaa omana poikkileikkaustiedostonaan levylle. Leikkauksen saa myös tulostettua ja siitä voi tarvittaessa laskea esimerkiksi kaltevuuksia ja välimatkoja.

Taiteviivapituusleikkaus

(Ikkuna – Taiteviivapituusleikkaus)

Voit näyttää vektoriaineistostasi minkä tahansa viivan, josta ohjelma muodostaa pituusleikkauksen. Avaa Ikkuna –Taite viiva pituusleikkaus ja osoita haluamasi viiva hiirellä.
Lisäksi haetaan pinnan 9 pisteet ja taiteviivaosiot ikkunan asetuksissa määrätyn hakuetäisyyden päästä. Jos elementtilistassa on maastomalleja, muodostetaan myös niistä pinnat annettua taiteviivaa pitkin.
Mikäli viivan kohdalla on maastomalli, lasketaan siitä myös samalla pituusleikkaus.
