7 Pituusleikkausikkuna

Pituusleikkausikkuna

Pituusleikkausikkunassa voidaan esittää yhden tai useamman pinnan pituusleikkaukset sekä tulostaa ne.
Ikkunassa voidaan myös laskea pisteiden ja pintojen välisiä eromittoja sekä pinta-aloja. Laskentatulokset talletetaan pääikkunan laskentatuloksiin.
Pituusleikkausikkunat näyttävät pääikkunan pituusleikkaukset sekä kairapisteet, joiden sivumitta (B) on ikkunan asetuksissa määrätyn hakuetäisyyden päässä pituusleikkauksesta.
Yleisesti Pituusleikkausikkunan asetukset ja toiminnot ovat vastaavat kuin Poikkileikkausikkunassa. Seuraavissa toiminnoissa viitataankin edellä oleviin kohtiin ohjeessa.

Editointi

Pituusleikkausikkunan dialogit toimivat samoin kuin kohdan 6 Poikkileikkausikkunassa , katso vastaavien toimintojen ohjeet.

Hae pisteet

Toiminnolla voidaan hakea pääikkunan kaikista vektoritiedostoista aktiiviseen pituusleikkaustiedostoon tietyllä sivuetäisyydellä olevat karttapisteet. Katso tarkempi kuvaus Lisää karttapisteet


Laskenta

Eromitat ja pinta-ala

Katso 6 Poikkileikkaus, kohdat Eromitat ja Poikkileikkausten pinta-alat

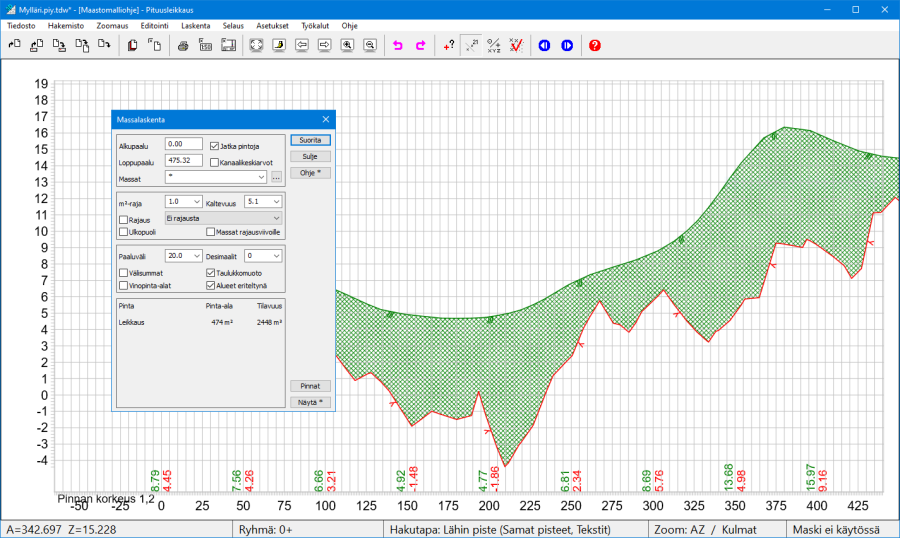

Massat image-20241106-063043.png

(Laskenta – Massat)

Myös pituusleikkauskuvassa voidaan käyttää Massalaskenta-toimintoa. Se ei voi laskea todellisia massoja, koska laskentaleveys ei ole tiedossa. Massat lasketaan käyttäen vakioleveyttä 1.0 m, jolloin esimerkiksi 2.0 metriä leveän putkikaivannon massat saadaan helposti kertomalla lasketut massat kahdella.



Pituusleikkauksen selaus

Selaus toiminnot image-20241106-063443.png image-20241106-063501.png

(Selaus)

Pituusleikkauskuvassa seuraavat toiminnot, Alkuun, Eteenpäin, Taaksepäin ja Loppuun siirtävät pituusleikkausta sivulle joko ruudun leveyden, paperin leveyden tai otsikon piirtoalueen leveyden verran riippuen piirtotavasta sekä mahdollisesta otsikon rajauksesta. Näitä voidaan käyttää esimerkiksi tulostettaessa pitkää tielinjaa useammalle eri tulosteelle. Voit siirtää kuvaa myös nuolinäppäimillä tai hiirellä raahaamalla.


Asetukset

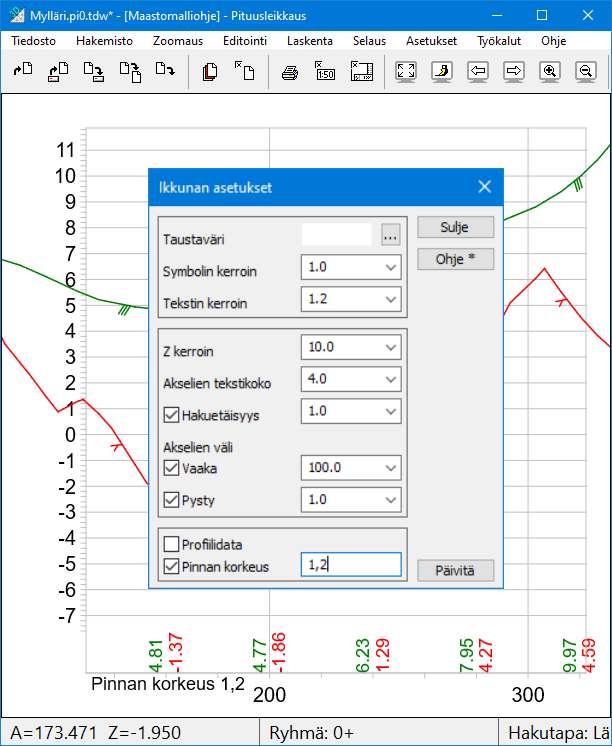

Ikkuna image-20241106-063800.png

(Asetukset – Ikkuna)

Pituusleikkausikkunan asetukset:

Taustaväri-kohtaan voidaan valita ikkunan taustaväri vapaasti väripaletista. Kun kuva tulostetaan paperille, käytetään kuitenkin aina valkoista taustaa.

Symbolin ja Tekstin kerroin vaikut tavat tekstin ja symboleiden kokoon näytöllä, mutta eivät lopullisessa tulos tuksessa.

Z-kerroin on pystymittakaavan kerroin suh teessa vaakamittakaavaan, oletus 10.

Akselien tekstikoko on koordinaatti akselien numeroiden koko paperimilli metreinä.

Hakuetäisyys määrää, kuinka kaukaa pituusleikkauskuvaan haetaan muita piirrettäviä elementtejä (kuten kaira diagrammeja).

Akselien väli määrää, lukitaanko akselien väli annettuun metriarvoon (rasti) vai vaihteleeko se ikkunan koon mukaan (ei rastia).

Profiilidata tuo tiesuunnittelussa tuotetun tiedon tai muun lisätiedon kuvaan.

Pinnan korkeudella saadaan kuvan alalaitaan korkeus halutuille pinnoille. Erottele pinnat tarvittaessa pilkulla.


Pisteen esitys

Pisteen esitystapa määrää, miten pisteet esitetään näytössä ja tulosteissa. Katso tarkemmat ohjeet poikkileikkaus ikkunan vastaavasta kappaleesta Pisteen esitys.

Tarkemittaus

Tarkemittauspisteet voidaan hakea pääikkunan vektoritiedostosta pituusleikkauskuvaan toiminnolla Hae pisteet Tarkkeiden piirtoon liittyvät asetukset löytyvät täältä. Huomaa, että pääikkunassa olevat tarke asetukset käyttävät samaa dialogia, mutta niitä hallitaan erikseen.


Näytä tiedosto image-20241106-064540.png

(Työkalut – Näytä tiedosto)

Työkalut-menussa olevalla toiminnolla saat aktiivisen pituusleikkaustiedoston pisteet listattuna tekstitiedostoon esimerkiksi Geonic-formaatilla. Samoin kuin kohdassa Näytä tiedosto Poikkileikkausikkunassa.
