PDF-tiedostojen luku

PDF-tiedostoja on mahdollista lukea elementtilistaan rasterikuvina. Tähän tarvitaan pari apuohjelmaa: ImageMagick ja Ghostscript. ImageMagick on yleinen rasterikuvien muunnosohjelma, joka tarvitsee Ghostscriptin PDF-tiedostojen tulkkaamiseen.

Molemmat ovat komentoriviohjelmia ja ilmaiseksi käytettävissä. Asentamisen jälkeen ImageMagick-ohjelman sijainti asetetaan 3D-Win ImagePdf-muuntimen erikoisasetuksiin. Muunnin osaa sen jälkeen muuntaa PDF-tiedostot rasterikuviksi. Vektoritiedostoina PDF-kuvia ei toistaiseksi voi lukea.

Imagemagick on ladattavissa osoitteessa http://www.imagemagick.org/script/download.php . Viimeisin Windows-versio on ImageMagick-7.1.1-20-Q16-HDRI-x64-dll.exe ja se löytyy lataussivun alaosasta. Ghostscript puolestaan löytyy osoitteesta https://ghostscript.com/releases/gsdnld.html . Viimeisimmän version gs10020w64.exe latauslinkki on "Ghostscript AGPL Release" rivillä "Ghostscript 10.02.0 for Windows (64 bit)". Molemmista ohjelmista löytyy tarvittaessa myös 32-bittiset versiot.

Asennus

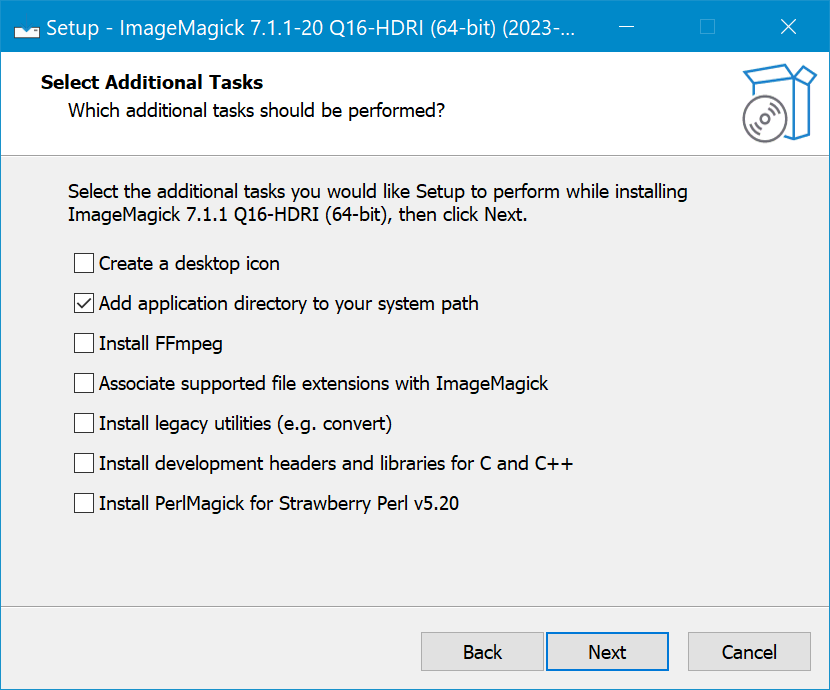

Asennukset tapahtuvat normaaliin tapaan ajamalla ladatut asennustiedostot. ImageMagick-ohjelman asennuksessa kannattaa lisätä ohjelma hakupolkuun: Add application directory to your system path (Kuvassa esitetty)

Ghostscript-ohjelman asennuksessa oletusasetukset kelpaavat sellaisenaan. Ohjelman ei tarvitse olla hakupolussa, koska ImageMagick löytää sen rekisteriasetuksen kautta

Muunnin

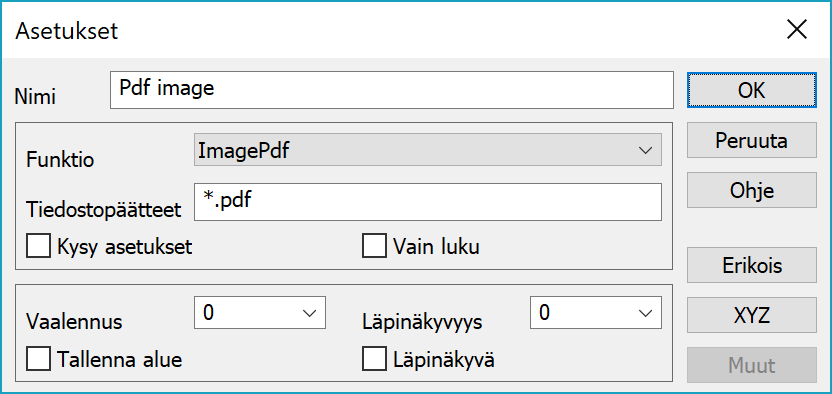

Apuohjelmien asennuksen jälkeen lisätään 3D-Win rasterimuuntimiin (Tiedosto / Formaatit / Rasterikuva) uusi muunnin funktiolla ImagePdf:

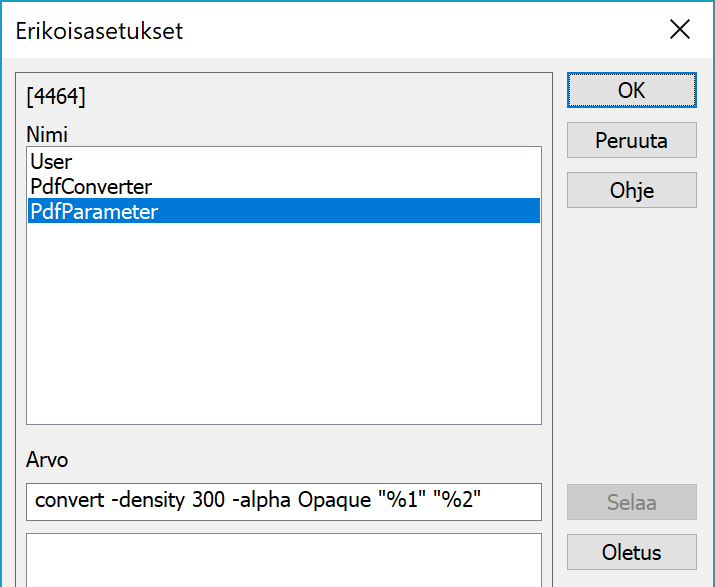

Erikois-painikkeen takaa löytyvät muuntimen erikoisasetukset, jonne lisätään ImageMagick-ohjelman sijainti (PdfConverter) ja komentoriviparametrit (PdfParameter):

PdfConverter: C:\Program Files\ImageMagick-7.1.1-Q16-HDRI\magick.exe
PdfParameter: convert -density 300 -alpha Opaque "%1" "%2"

PdfParameter-asetuksen parametreista convert tarkoittaa yleisesti tiedoston muunnosta, density määrää luetun kuvan resoluutioksi 300 DPI ja alpha tekee kuvasta läpinäkymättömän. Rivin lopun %1 ja %2 viittaavat muunnoksen lähtö- ja tulostiedostoihin. Lisää parametreja löytyy ImageMagick dokumentaatiosta http://www.imagemagick.org/script/command-line-processing.php

Parametriasetus voidaan jättää pois jolloin käytetään oletuksena viereisessä kuvassa mainittua esimerkkiriviä.

Käyttö

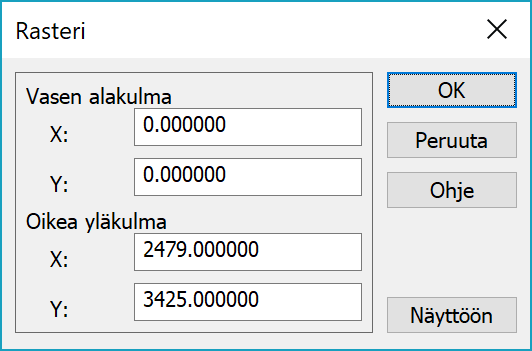

Kun muuntimella luetaan A4-kokoinen PDF-tiedosto 300 DPI:n tarkkuudella syntyy noin 2500x3500 pikselin kokoinen rasterikuva. Koska kuvalla ei ole koordinaattitietoa, muunnin ehdottaa kulmien pikselikoordinaatteja:

Kuvan paikoitus oikeaan koordinaatistoon tehdään tarvittaessa jälkeenpäin esimerkiksi Helmert-muunnoksella tunnettuja vastinpisteitä käyttäen. Vähintään kahden pisteen koordinaatit pitäisi tietää ja parhaassa tapauksessa ne olisivat kuvat vastakkaisilla laidoilla. Mahdolliset koordinaattiristit ovat yleensä hyviä tähän tarkoitukseen.
