IFC-lukumuuntimen asetukset

Artikkelissa on kerrottu IFC-lukumuuntimen oletusasetusten muuttamisesta T1-kentän (pintatunnus) ja T2-kentän (viivatunnus) osalta, jolloin luetulle IFC-mallille saadaan 9-pinta ja viivat numeroidaan uudelleen.

Tämä mahdollistaa taiteviivapoikkileikkausikkunassa pinta-alan laskennan sulkeutuville viivoille ja yleensä avaa mallin oikein ikkunaan.

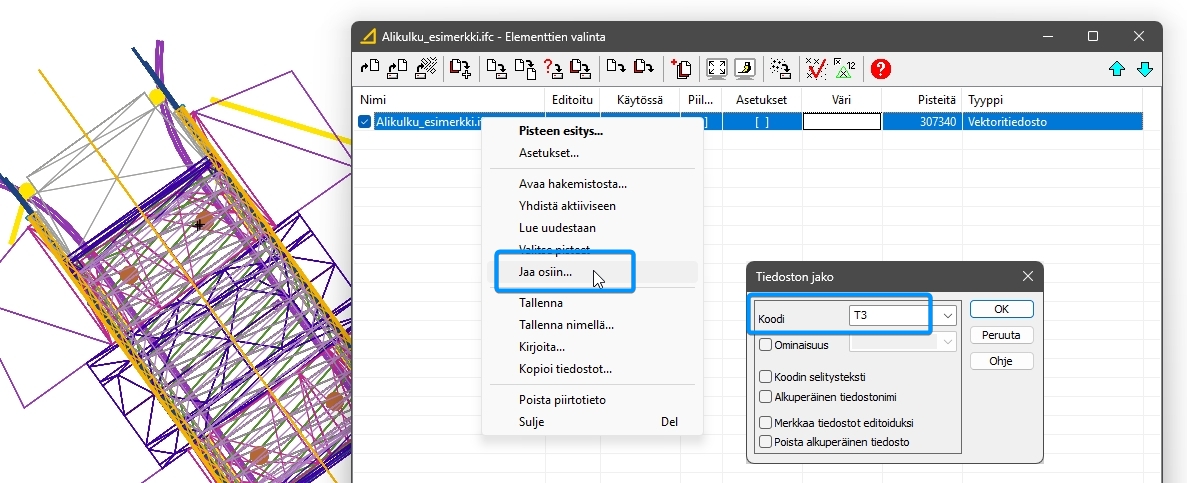

Artikkelissa on myös käyty läpi 3D-katselu, taiteviivapoikileikkaus ja tiedoston jako osiin.

Asetukset

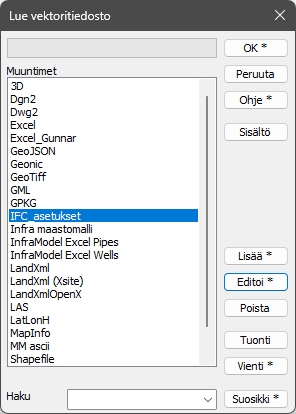

Kopioidaan alkuperäinen IFC-lukumuunnin (Lisää-painike hiiren kakkosnäppäimellä ja kopioi)
Nimetään esim. IFC_asetukset
Editoidaan Koodikentät T1 ja T2 Kentät painikkeen avulla

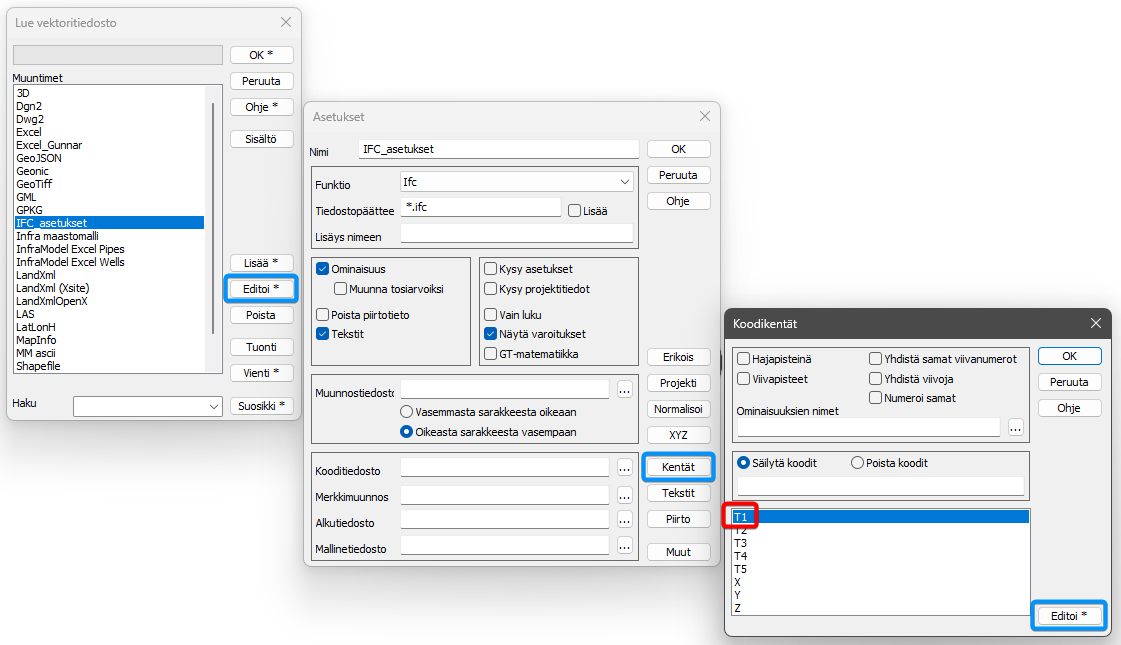

Kentät.png — Editoidaan alkuperäisen IFC-muuntimen kopiota kenttien T1 ja T2 osalta seuraavasti:

T1 -kenttään luetaan oletuksena kaikille tiedoston pisteille pintatunnus 9

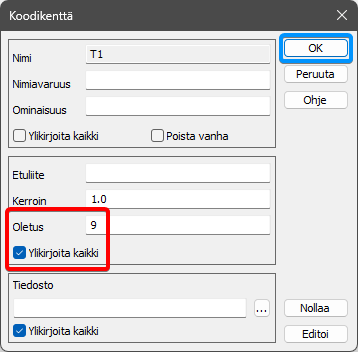

Kentät T1.png — Annetaan T1-kenttään oletusarvo 9, millä ylikirjoitetaan kaikkien pisteiden pintatunnukset.

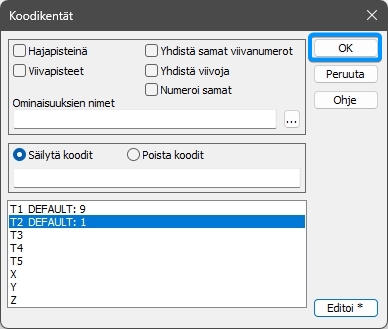

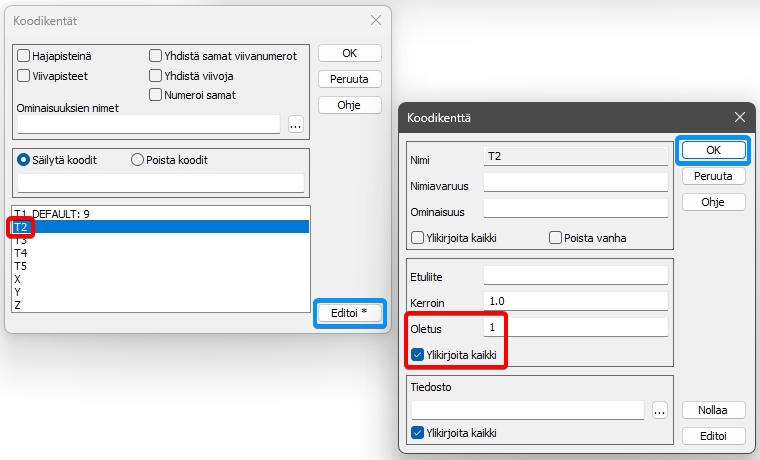

T2-kenttään (viivanumero) numeroidaan kaikki viivat

T2-kenttään oletusarvo 1, millä kerrotaan kaikki viivanumerot.

Luetaan ifc-tiedosto koodikenttien osalta editoidulla muuntimella.

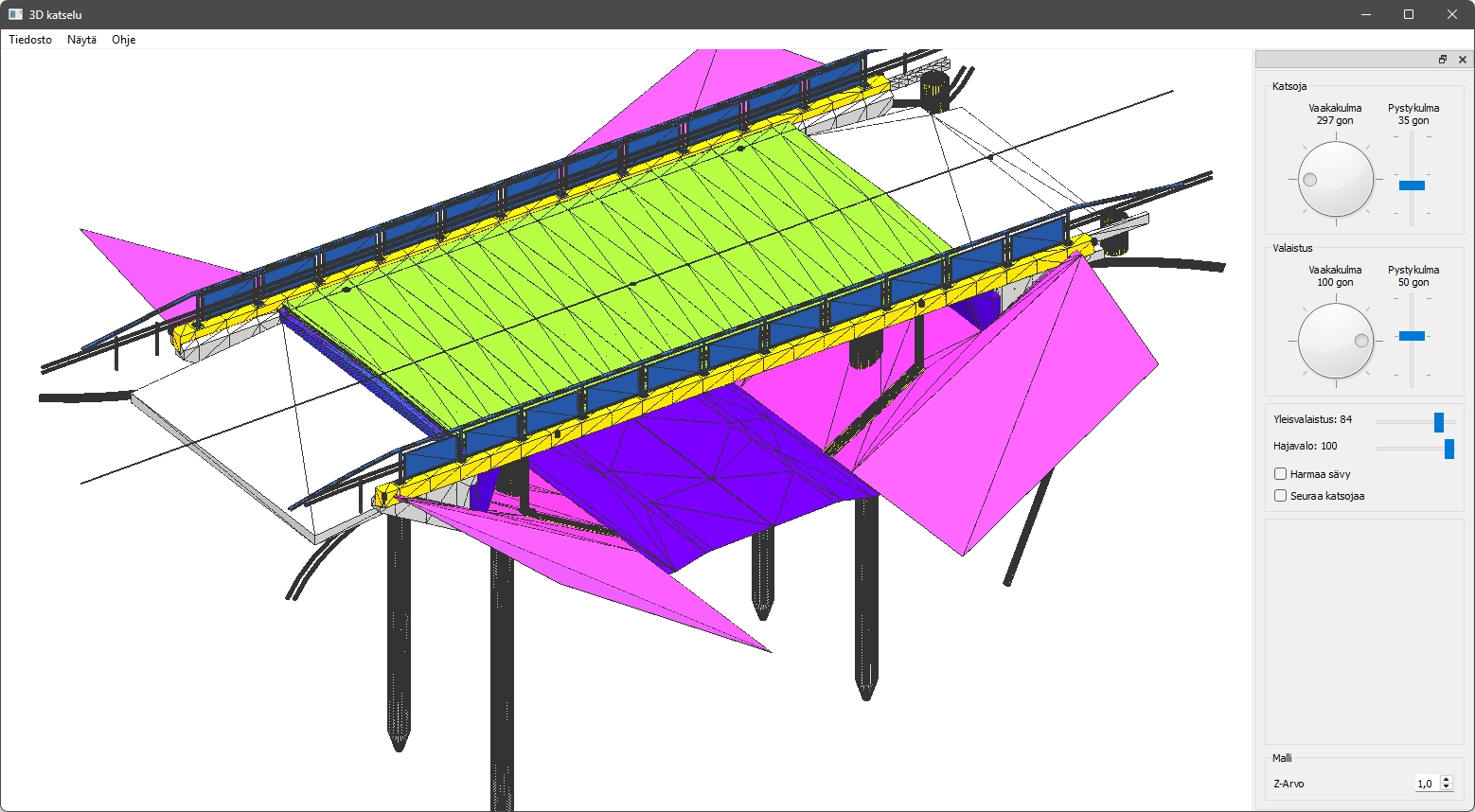

3D katselu

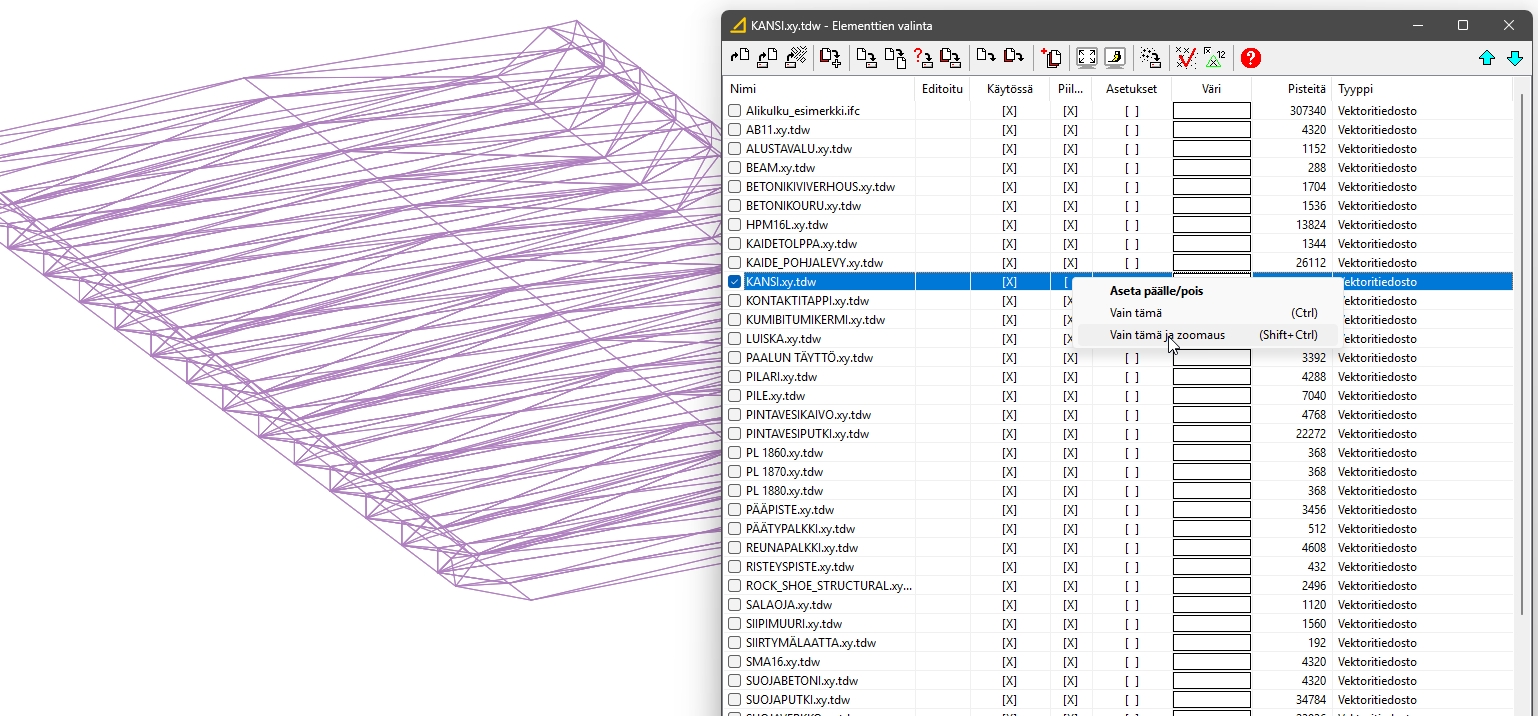

Voidaan katsella 3D katselussa ifc-mallia Ikkuna - 3D asetukset ja valitsemalla pintatasot ja Suorita.

Pintatasot

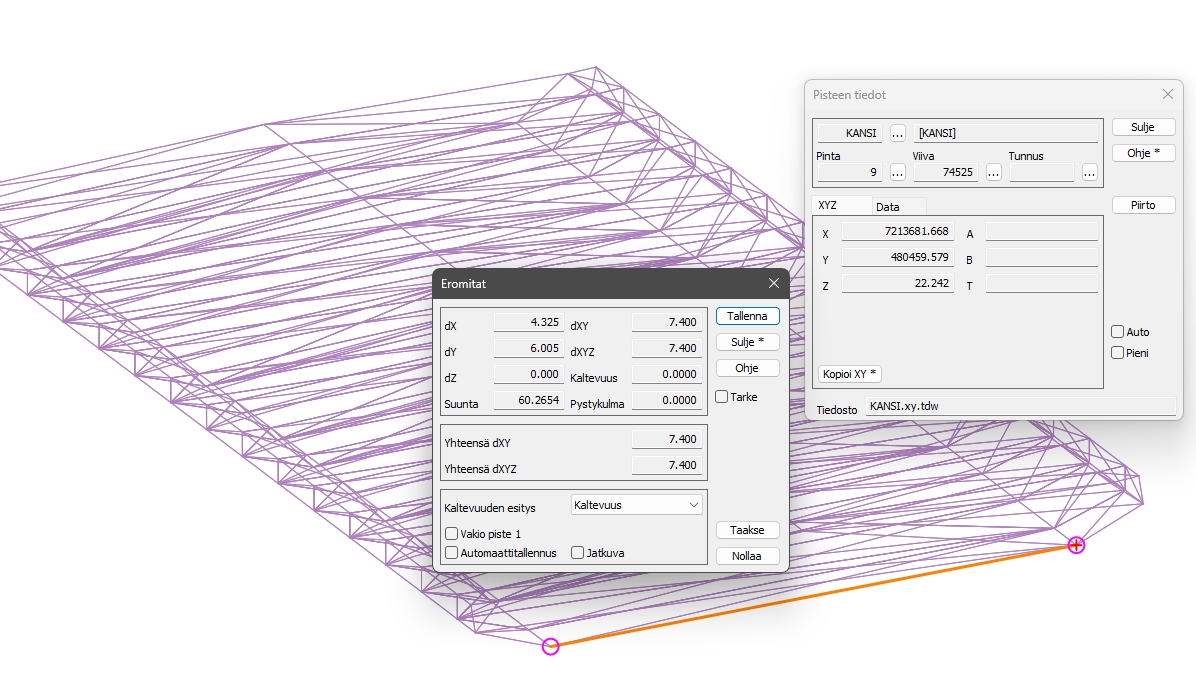

Lukee taiteviivatiedostosta kolmion muotoiset viivat ja rakentaa niistä 3D-mallin.

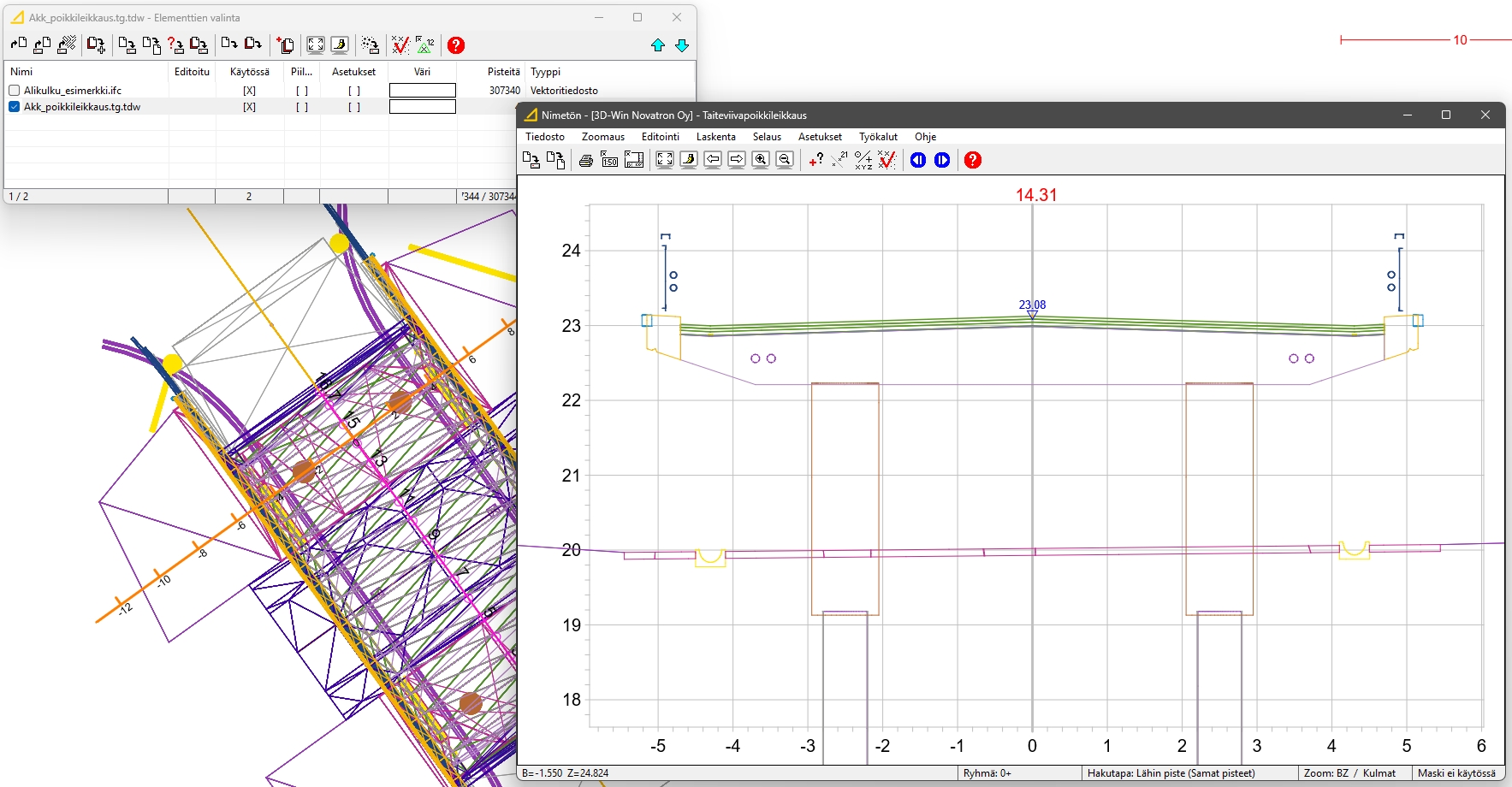

Taiteviivapoikkileikkaus ja 9-pinnan taiteviivojen käsittely

Taiteviivan piirtotieto kopioituu taiteviivapoikkileikkauksen viivoihin ja samalla koodilla olevat viivat yhdistetään yhdeksi taiteviivaksi poikkileikkausikkunassa. Muodostuu sulkeutuvia viivoja, joita voidaan hyödyntää pinta-alan laskennassa. Alla olevissa kuvissa on laskettu sillan poikkileikkauksen kannen pinta-alaa ja tilavuutta.

Tulee huomoida poikkileikkauksen kohtisuoruus sillan kanteen nähden. Mikäli poikkileikkaus ei ole kohtisuoraan, sillan leveys ei ole todellinen vaan lasketaan vinopinta-alaa. Helpointa on toteuttaa laskemalla sillan kannen keskelle geometrialinja ja taiteviivapoikkileikkaus saadaan elementtilistan aktiiviseen geometriaan nähden kohtisuoraan painamalla ctrl-shift ja tarttumalla hiirellä poikkileikkausviivaan.

Pinta-alan laskenta

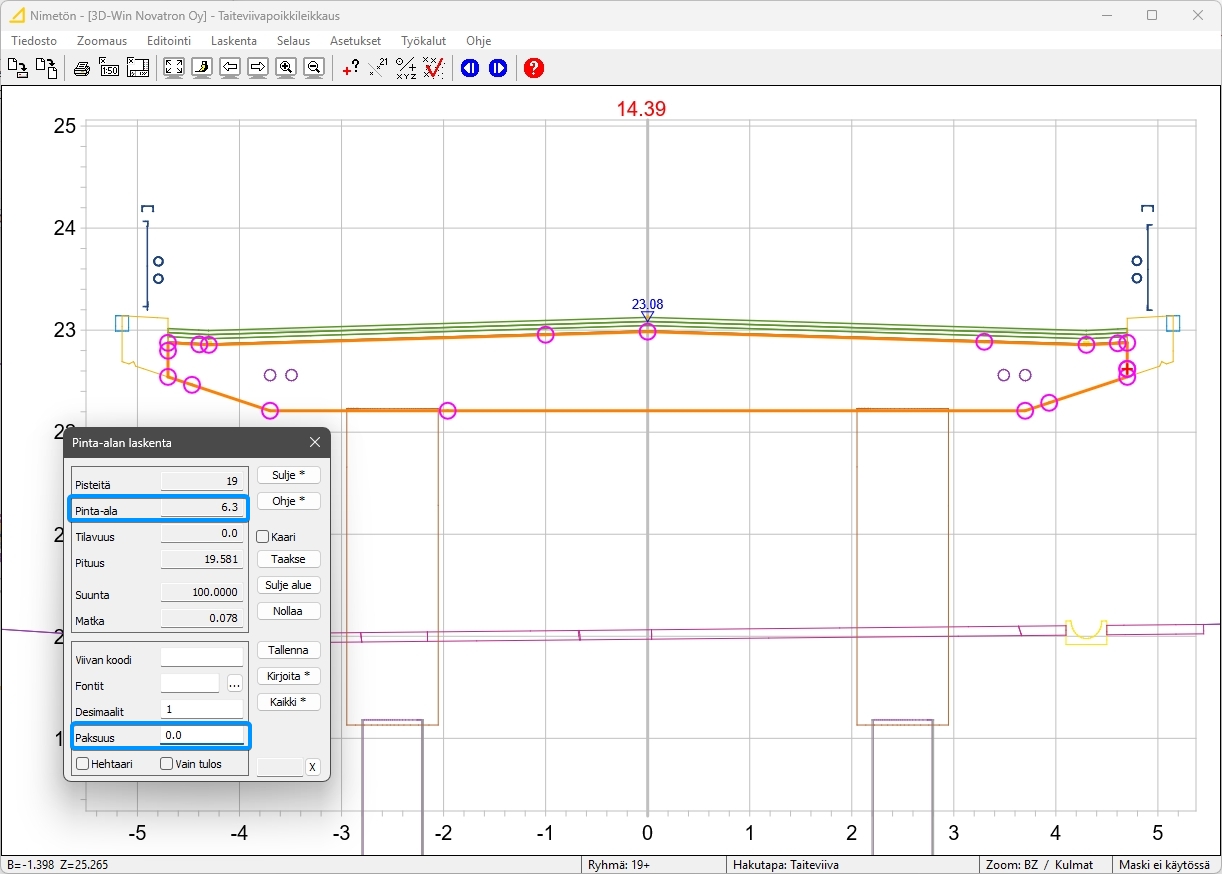

Taiteviivapoikkileikkauksen sulkeutuvien viivojen pinta-ala voidaan laskea Laskenta - Pinta-alan laskenta.

Hiiren valintatapa Taiteviiva valitaan haluttu sulkeutuva viiva
Pinta-ala näytetään dialogissa 6.3 m², (tilavuus on 0)

Tilavuus

Samalle sillan kannelle voidaan laskea myös tilavuus poikkileikkauksen avulla antamalla sulkeutuvan viivan muodostamalle kappaleelle myös Paksuus -tieto eli kuinka pitkä sillan kansi on.
