Geodimeter: JOB-tiedoston ominaisuudet

---

Geodimeter

Job-formaatissa on rajallinen kyky välittää ominaisuustietoa. Lisäksi tiedon syöttö maastossa voi olla hankalaa, jos joutuu syöttämään tekstiä ominaisuuden nimessä tai arvossa.

Kooditiedoston avulla voidaan tiedon syöttöä helpottaa käyttäen vain numeronäppäimiä.

• tallenna ominaisuus 81- tai 82-labeliin

• käytetään erotinmerkkinä desimaalipistettä (muuntimen Separator-erikoisasetus)

• ennen desimaalipistettä oleva arvo tulkitaan ominaisuuden järjestysnumeroksi

  • tämä vastaava ominaisuus (sen nimi) haetaan kooditiedostolta kyseisen koodin kohdalta

• desimaalipisteen jälkeen tuleva osa on joko tosiarvo tai ominaisuuden indeksiarvo

  • 81-labelilla annetaan ominaisuuden tosiarvo

  • 82-labelilla annetaan ominaisuuden indeksi. Ominaisuuden tosiarvo haetaan kooditiedostolta.

• esimerkki

  • maastossa mitataan seuraava piste (rivin loppuun lisätty kommentit)

5=98             // pistenumero
4=304            // pisteen koodi
81=2.630         // ominaisuustieto tosiarvolla (2. ominaisuus = 630)
82=1.500         // ominaisuustieto indeksillä (1. ominaisuus = 500)
37=6726898.258   // pisteen koordinaatit
38=26523605.538
39=15.31

• kooditiedostossa annetaan 304-koodille ominaisuudet MAT ja DIA

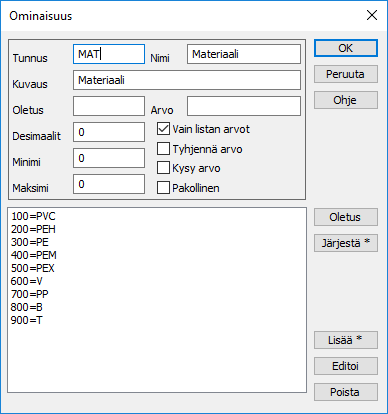

  • MAT-ominaisuudella on indeksit, joilla syötetty arvo muunnetaan tosiarvoksi. Esimerkiksi indeksi 500=PEX.

  • DIA-ominaisuus luetaan job-tiedostosta tosiarvona (label 81)

• 3D-Win:iin lisätään Geodimeter-muunnin

  • sille laitetaan päälle Tosiarvot-rasti, joka muuntaa 82-labelin indeksit tosiarvoiksi

  • muuntimen asetuksissa annetaan kooditiedosto, jossa ominaisuudet määrätty

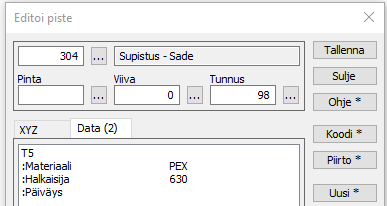

  • kun piste on luettu, näyttää tieto tältä

---
