Forumilla vuoden 2014 keskustelun pohjalta lisätty artikkeli. Artikkelissa olevat kuvat tehty 3D-Win versiolla 6.7.2
Julkaistu 10.1.2022, Petri Kaihia
Trimblen laitteissa käytettävää TTM-formaattia voi kirjoittaa ja katsella Trimblen toimittamilla ohjelmilla. 3D-Win ohje muuntimesta lyhyesti.
Lataa TTM-ohjelmat.zip
Paketissa on ohjelmat CoordsToTTM.exe sekä TTMViewer.exe
Voit purkaa zippi-tiedoston suoraan 3D-Winin käyttäjähakemistoon (oletuksena C:\Users\etunimi.sukunimi\Documents\3D-System\3D-Win)
Asennus onnistuu ilman käyttäjältä vaadittavia järjestelmäoikeuksia, eikä TrimbleTTM-formaatin erikoisasetuksia Program ja Viewer tarvitse määritellä.
Mikäli haluat tallettaa ohjelmatiedostot omaan kansioon tulee muuntimen erikoisasetukset määritellä ohjeessa myöhemmin esitellyllä tavalla.
Lisää uusi kirjoitusmuunnin
Ohjelmat CoordsToTTM.exe sekä TTMViewer.exe on käyttäjähakemistossa:
-
Elementtilistassa tulee olla aktiivisenä maastomallitiedosto (.mm*)
-

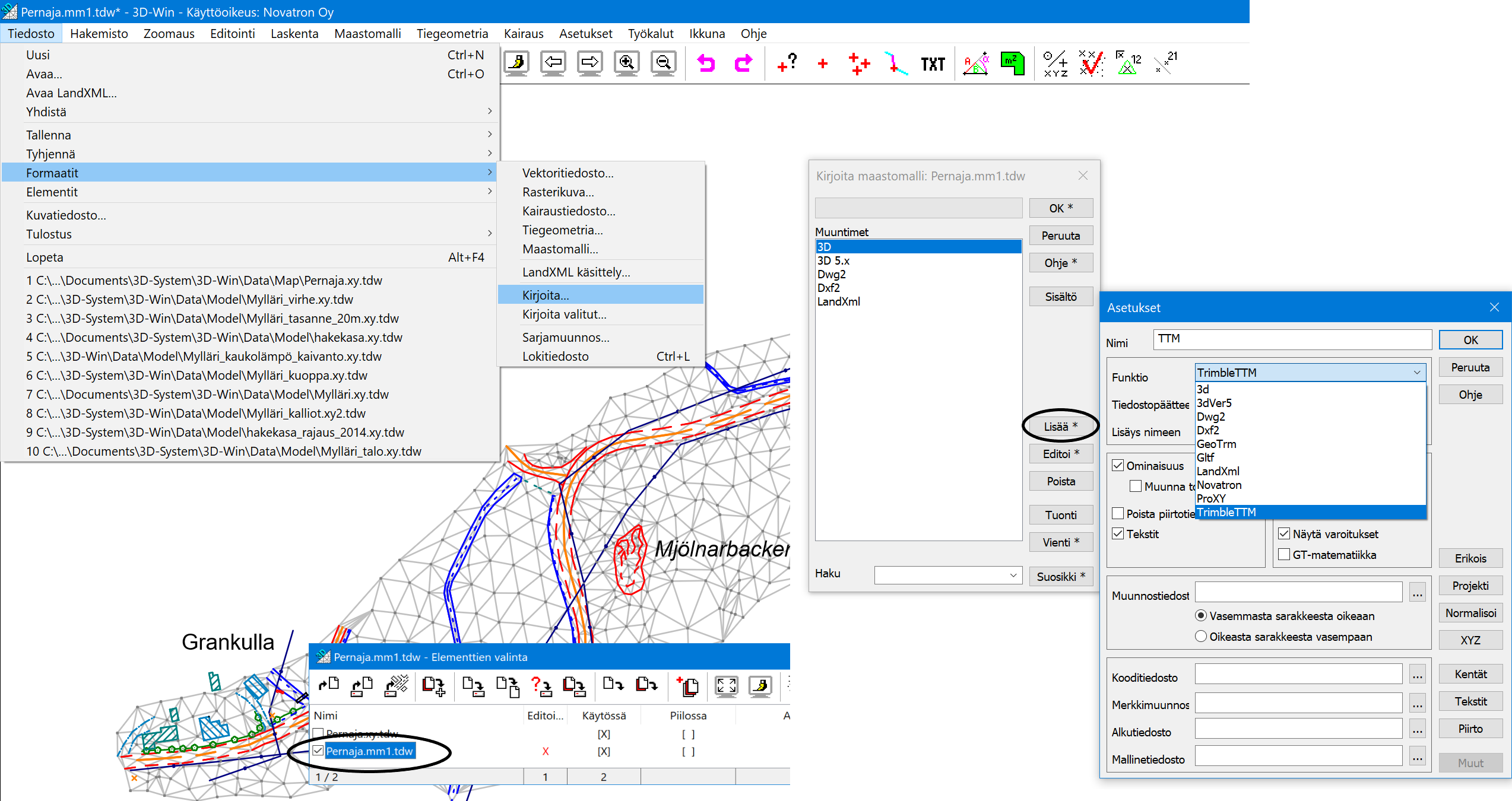

Valitse Tiedosto - Formaatit - Kirjoita
-
Valitse Lisää ja hae funktio-listalta TrimbleTTM
-
Funktio tallentuu Kirjoita maastomalli- muunninlistaan TTM-nimellä.
Erikoisasetusten Program ja Viewer määrittely
Mikäli ohjelmat CoordsToTTM.exe sekä TTMViewer.exe on purettu tiettyyn kansioon (ei käyttäjähakemiston juureen), tulee muuntimen erikoisasetuksissa määritellä ohjelmien sijainti.
-

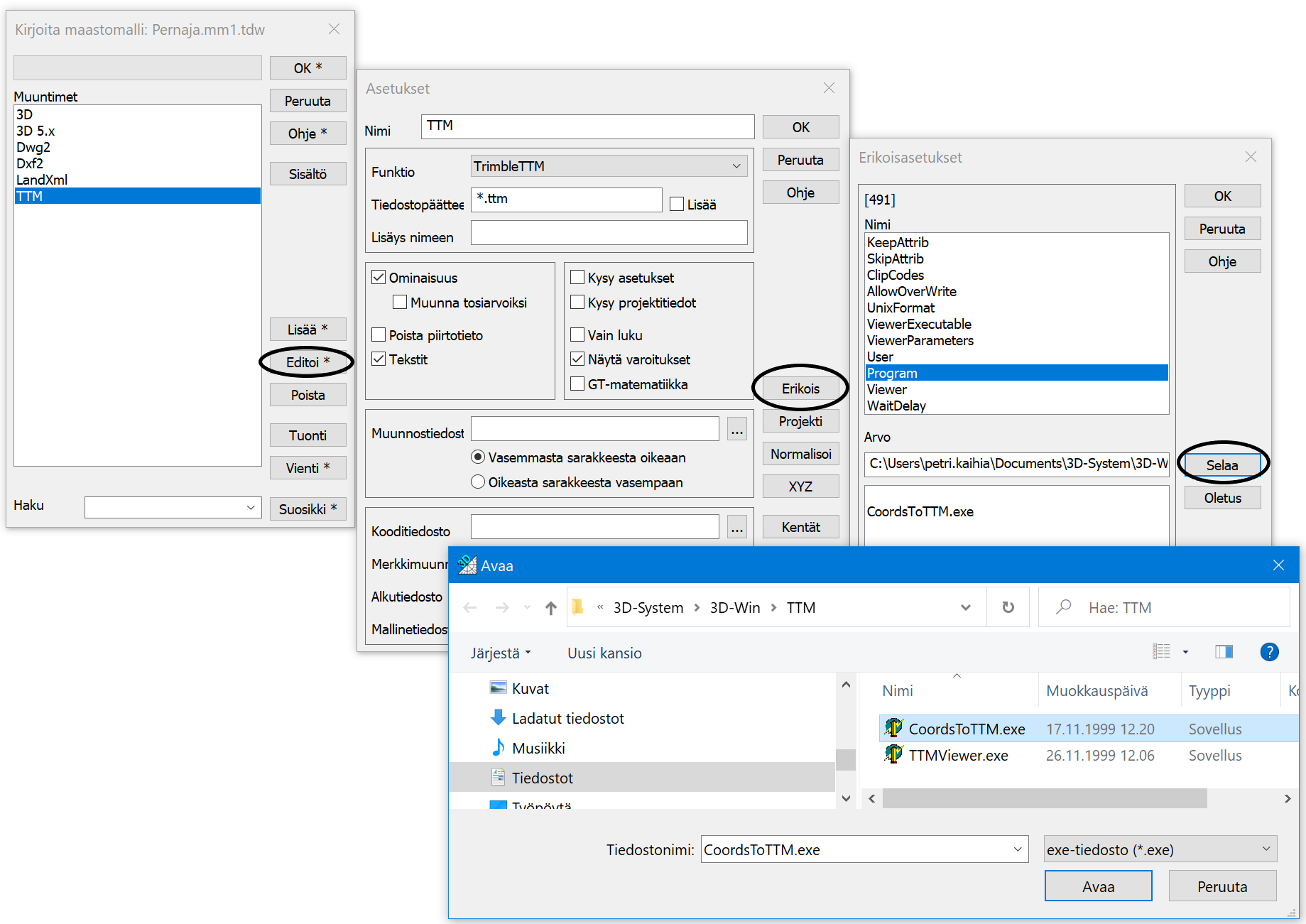

Editoi - Erikois ja Program määritellään CoordsToTTM.exe Selaa- painikkeen kautta.
-
Samoin Viewer määritellään ohjelma TTMViewer.exe Selaa- painikkeen kautta.
-
Funktio tallentuu Kirjoita maastomalli- muunninlistaan TTM-nimellä.
Kirjoita TTM-formaatilla aktiivinen maastomalli
-
Ohjelma kirjoittaa ensin txt-muotoisen tiedoston ja muuntaa sen sitten CoordsToTTM-ohjelmalla TTM-muotoon.
-

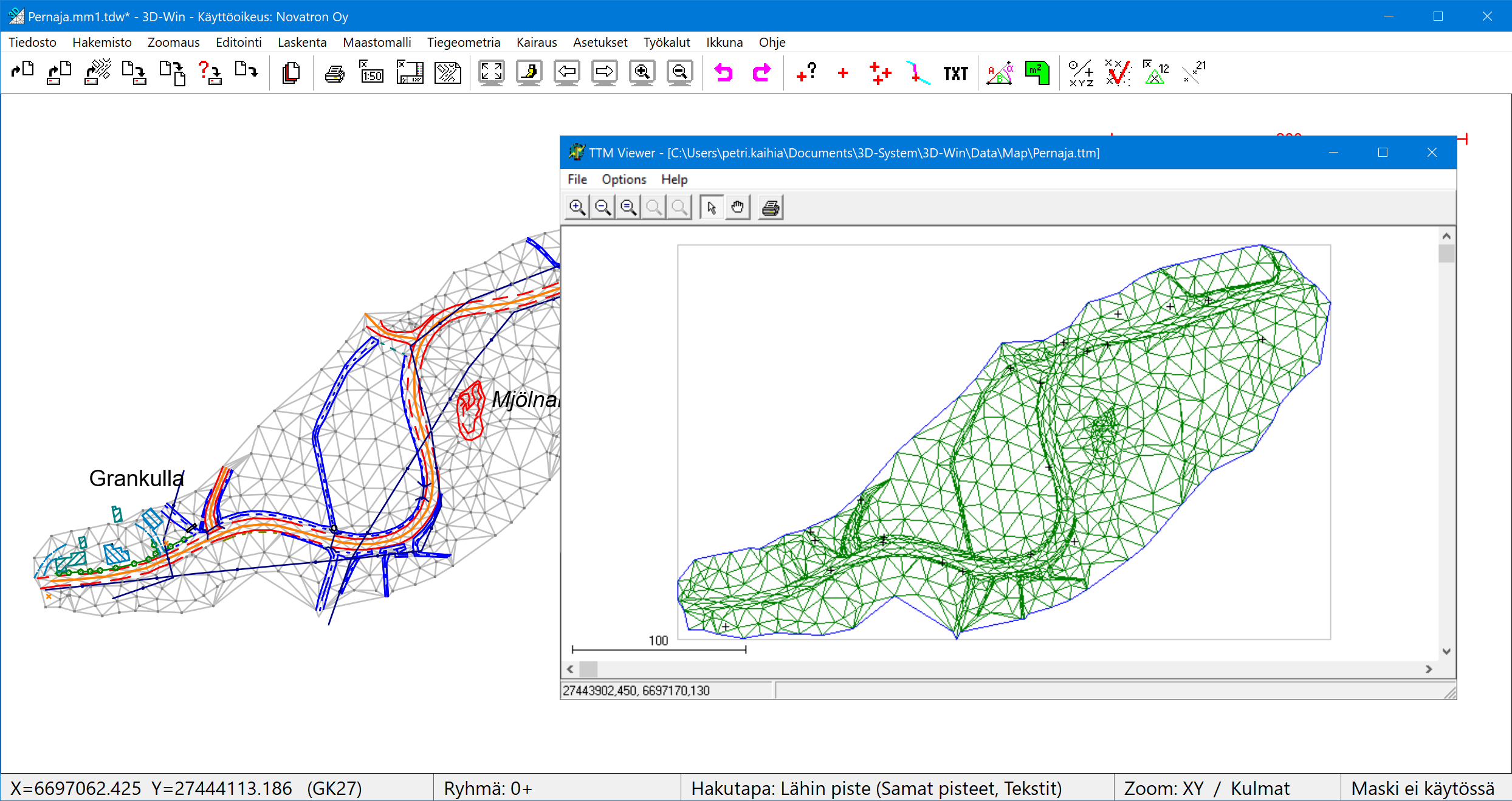

Malli näytetään TTMViewer-ohjelmalla.
Lataa ohjelmat:
