Otsikkotaulu
Tiedosto / Tulostus / Otsikkotaulu
Avainsanat: Nimiö, Otsikkotaulu
Artikkelin toiminnot 3D-Win 6.8.0 alkaen
Ohje

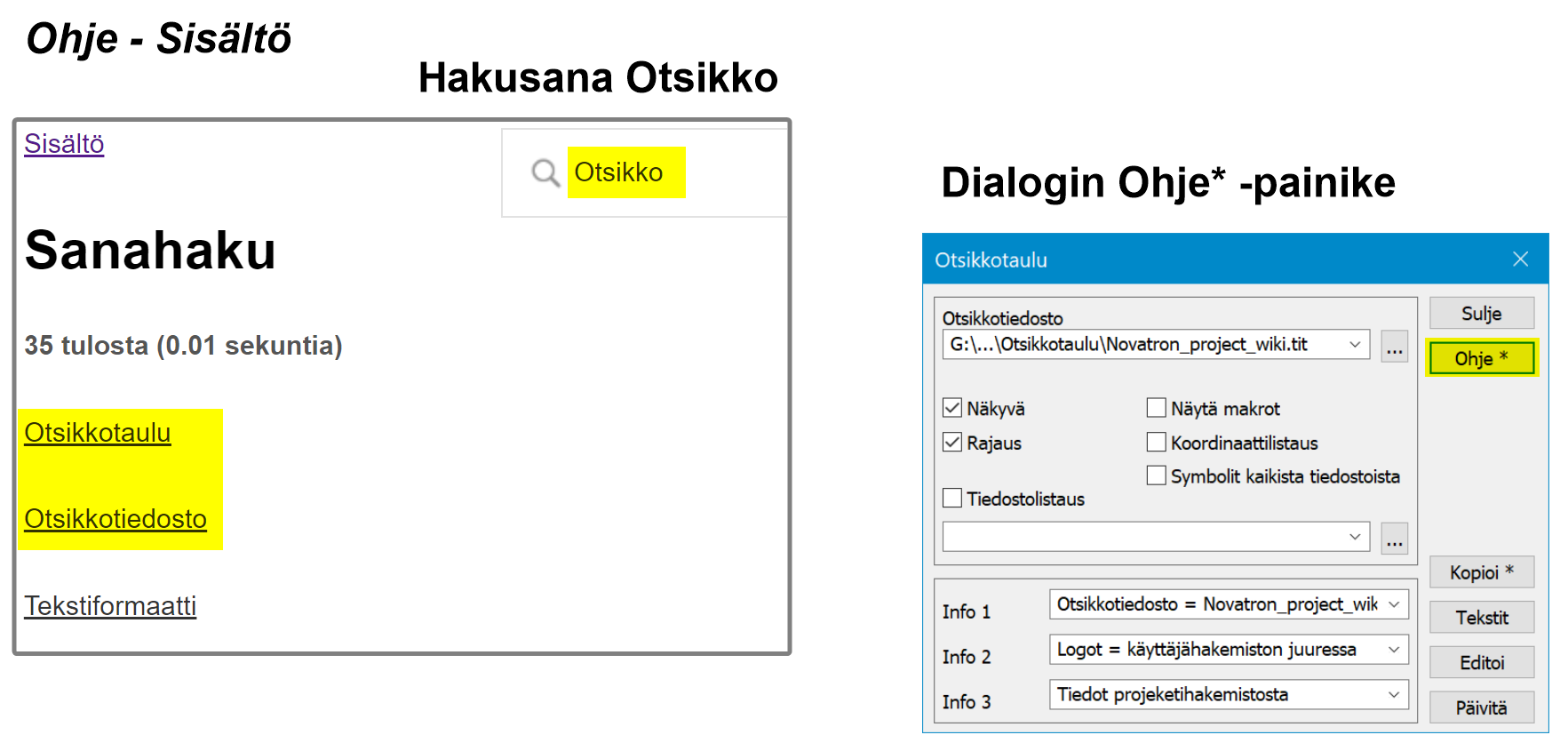

Otsikkotaulusta sekä otsikkotiedoston editoinnista ja siihen liittyvistä komennoista löytyy lisätietoa ohjelman paikallisesta helpistä. 3D-Winin menuvalikosta Ohje- Sisältö ja hakusanalla Otsikko listaa Otsikkotaulun ja Otsikkotiedoston missä on editoinnista ja kaikista komennoista lisätietoa. Dialogin Ohje* -painike avaa myös helpin.

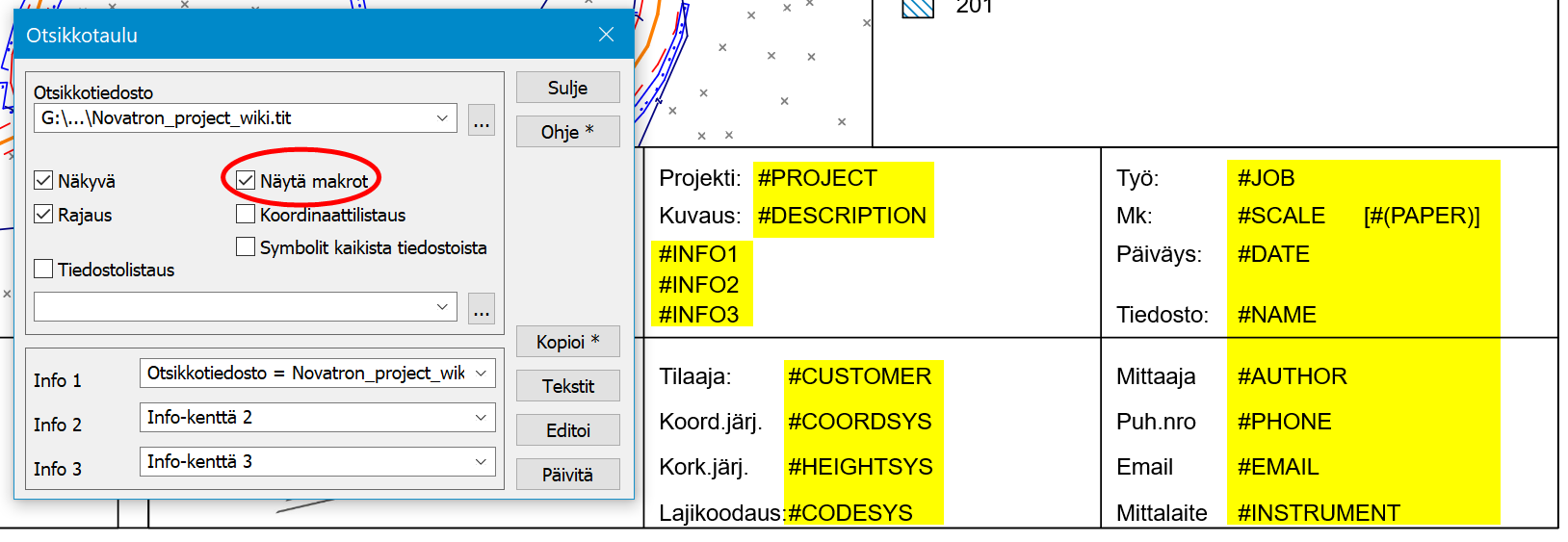

Otsikkotaulun Asetus Näytä Makrot valittuna, jolloin otsikkotiedostoon Novatron_project_wiki.tit määritellyt makrot näkyy nimiössä.

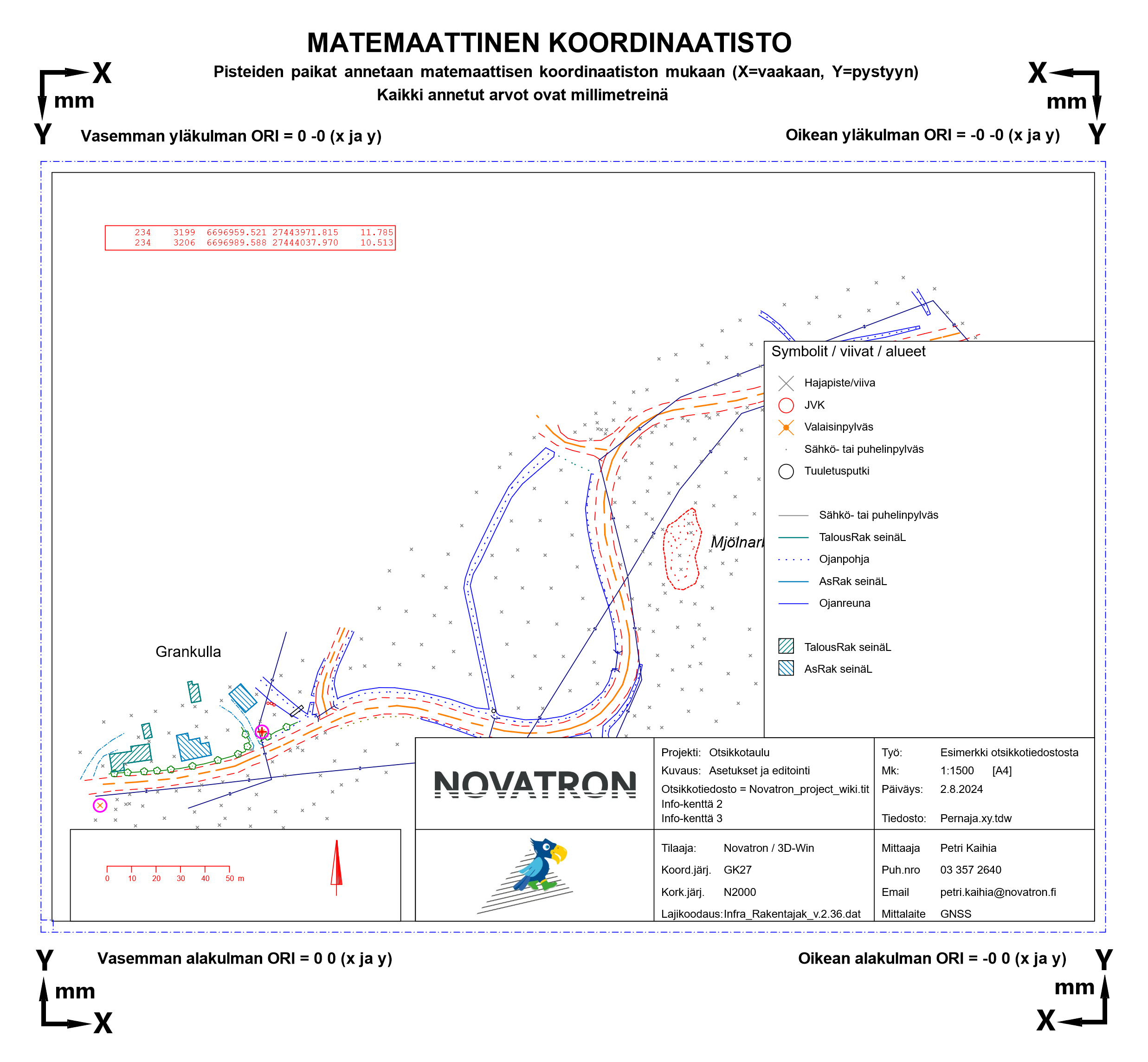

Otsikkotaulu (Tiedosto - Tulostus - Otsikkotaulu)
Otsikkotaululla määritellään käytettävä otsikkotiedosto sekä tiedostoon liittyviä asetuksia. Artikkelin esimerkissä on käytetty seuraavia asetuksia:
Otsikkotiedosto Kuvaan tulostuva nimiö. Voi olla vain yksi kerrallaan käytössä
Näkyvä asetus näyttää valitun otsikkotiedoston ja ilman täppää otsikkotiedostoa ei näytetä
Rajaus Otsikkotauluun voidaan määrittää suorakaiteen muotoinen alue, jonka ulkopuolelle ohjelma ei saa piirtää. Tällä voidaan esimerkiksi estää piirtäminen nimiöosan päälle.
EXC Nimiöalue (EXC x1 y1 x2 y2) Poistaa annetun alueen piirtoalueesta. Tälle alueelle ei piirretä aineistoa. Vaatii Rajaus-asetuksen käyttöä!
Koordinaattilistaus Näyttää koordinaattilistauksen valituista pisteistä. Listauksen paikka tulee olla määriteltynä otsikkotiedostossa.

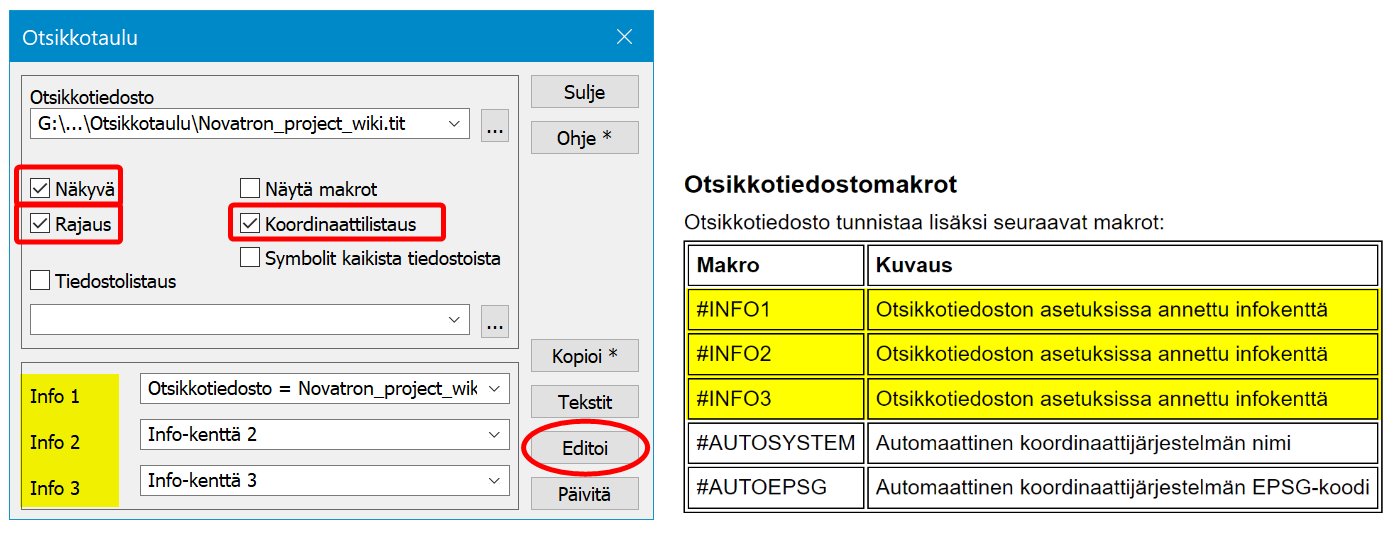

Otsitkkotiedostossa Novatron_project_wiki.tit on käytetty Info-kenttiä. Otsikkotiedostomakroja #INFO1, #INFO2 ja #INFO3
Kirjoittamalla Otsikkotaulun dialogin info-kenttiin haluamansa arvon, piirtyy nimiöön makroille määritellyille paikoille. Infokenttien alasvetovalikot muistaa 10 edellistä arvoa.
Editoi Avaa editoriin käytettävän otsikkotiedoston. Tämä on joko tulostiedosto tai sen puuttuessa alkuperäinen lähtötiedosto. Tiedostoon tehdyt muutokset tulevat voimaan, kun tiedosto tallennetaan ja näyttö päivitetään.
Ohje* Avaa helpin Otsikkotaulu-diaologin asetuksista.
HUOM!
(Artikkelissa on mukana myös Novatron_tekstit.tit missä on Infokenttien sijasta käytetty otsikkotauludialogin Tekstit -toimintoa.)
Tekstit
Kysyy uudestaan arvot, jotka on merkitty kysymyksiksi käyttämättä alkuperäistä mallitiedostoa. Kysymysten on oltava otsikkotiedostossa uudessa formaatissa.
Novatron_project_wiki.tit
Ohje:
MAR 3
FRA 0 0
CLR 5 5 -5 -5
MAR Marginaali (MAR vasen [ala=vasen] [oikea=vasen] [ylä=ala]). Vasemman alakulman paikka paperiin nähden.

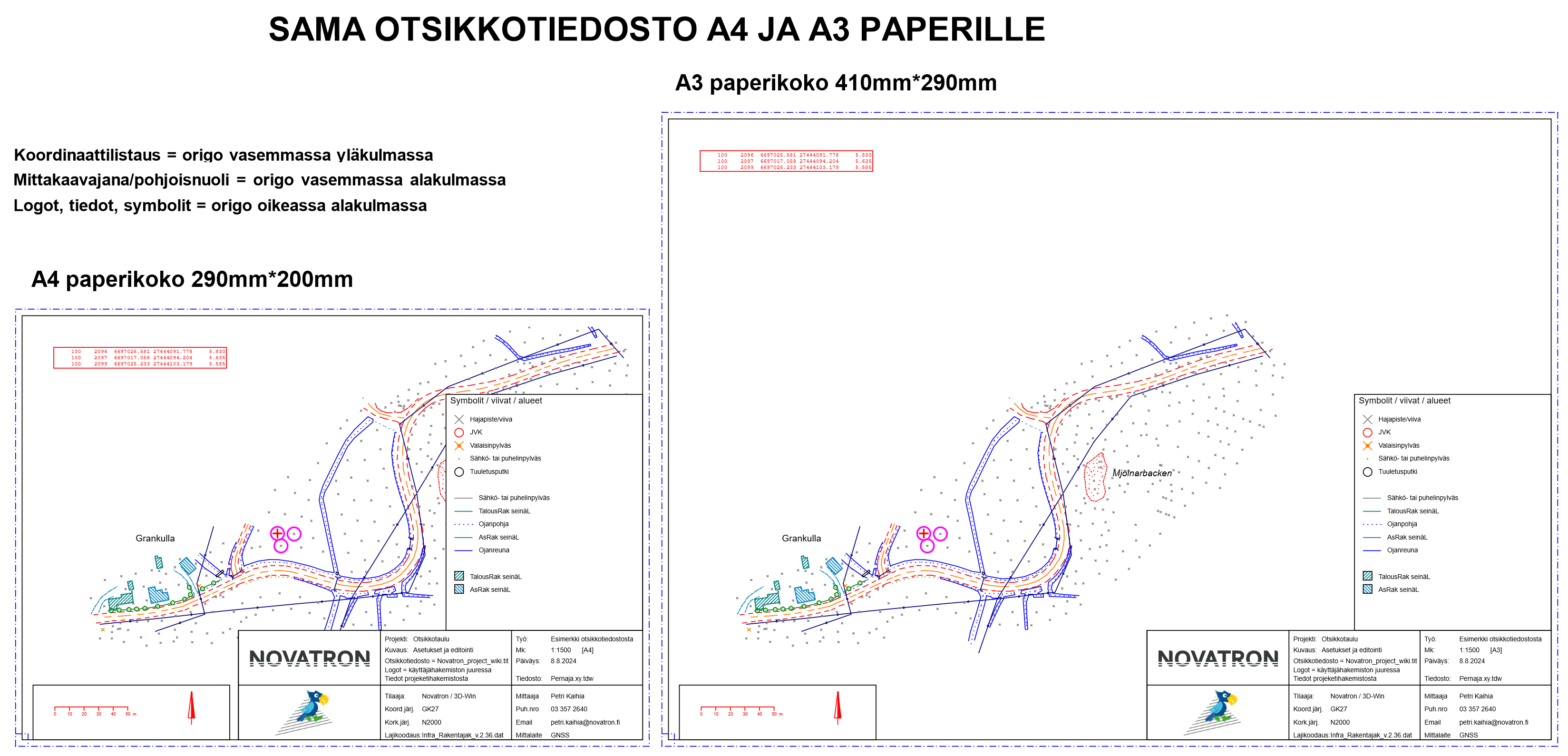

FRA Jos FRA = 0 0, käytetään ohjelmassa annettua paperikokoa, josta vähennetään reunoilta marginaalien verran.
CLR Piirtoalue (CLR x1 y1 x2 y2 [x3=0 y3=0]) Määrää piirtoalueen paperin sisällä.
ORI -185 0
BMP 0 0 185 50
ORI Origon paikka (ORI x y). Paperin oikeasta alakulmasta 185mm vaakasuuntaan (x-koordinaatti) ja 0mm pystysuuntaan (y-koordinaatti).
BMP Bitmap logo (BMP x1 y1 x2 y2 tiedosto). Annettuun origoon nähden vasen alakulma 0 0 ja oikea yläkulma 185 50 (arvot millimetrejä). Käytetään peittämään määritelty alue.
ORI -185 0
REC 185 50
LIN 0 25 185 25
LIN 0 0 0 50
LIN 65 0 65 50
LIN 125 0 125 50
ORI Origon paikka (ORI x y). Paperin oikeasta alakulmasta 185mm vaakasuuntaan (x-koordinaatti) ja 0mm pystysuuntaan (y-koordinaatti).
REC Laatikko (REC x y leveys korkeus koodi [viivanleveys=0]). Piirtää annetun kokoisen laatikon. Jos annat vain kaksi parametria, laatikon alakulma on sen hetkisessä origossa ja parametrit kertovat leveyden ja korkeuden. Laatikon vasen alakulma on origossa (-185 0) ja oikea yläkulma 185mm vaakasuuntaan ja pystysuuntaan 50mm.
LIN Viiva (LIN x1 y1 x2 y2 koodi [viivanleveys=0]). Piirtää viivan annettujen pisteiden väliin. Ensimmäinen viiva on piirretty annettuun origoon nähden alkaen pisteestä 0 25 ja loppuu pisteeseen 185 25. Arvot on millimetrejä.
ORI -185 25
PIC 2 3 63 21 Novatron.jpg
ORI -185 0
PIC 15 0 45 25 3D-Win.jpg
ORI Origon paikka (ORI x y). Paperin oikeasta alakulmasta 185mm vaakasuuntaan (x-koordinaatti) ja 25mm pystysuuntaan (y-koordinaatti).
PIC Skaalaa kuvan annettuun alueeseen säilyttäen kuvasuhteen. Kuvatiedoston formaatti voi olla mikä tahansa yleinen rasteriformaatti (BMP, GIF, JPG, PNG, TIF).
Ensimmäisen kuvan vasen alakulma on annettuun origoon nähden 2mm vaakasuuntaan ja 3mm pystysuuntaan sekä oikea yläkulma origoon nähden 63mm vaakasuuntaan ja pystysuuntaan 21mm.
Logojen kuvatiedostot on käyttäjähakemiston juuressa.
ORI -120 25
TEX 2 20 3 1 Projekti:
TEX 15 20 3 1 #PROJECT
TEX 2 15 3 1 Kuvaus:
TEX 15 15 3 1 #DESCRIPTION
TEX 2 10 3 1 #INFO1
TEX 2 6 3 1 #INFO2
TEX 2 2 3 1 #INFO3
ORI Origon paikka (ORI x y). Paperin oikeasta alakulmasta 120mm vaakasuuntaan (x-koordinaatti) ja 20mm pystysuuntaan (y-koordinaatti).
TEX Teksti (TEX x y koko koodi teksti) Tekstinä Projekti: annettuun origoon nähden 2mm vaakasuuntaan, 20mm pystysuuntaan. Tekstin koko on 3 ja koodi 1(fontti).

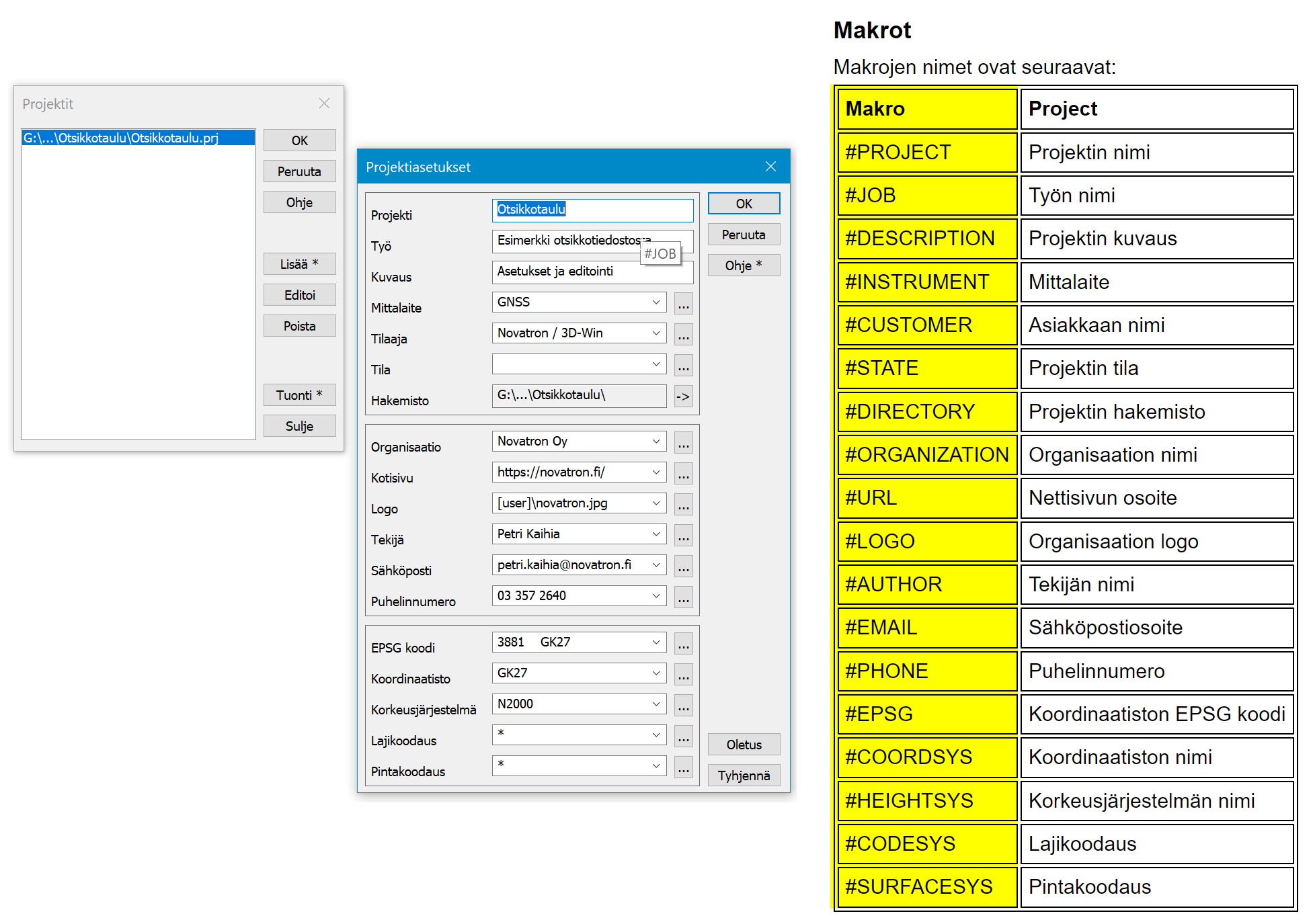

Toinen rivi TEX, #PROJECT Jos teksti alkaa #-merkillä, ohjelma kirjoittaa sen paikalle koodia vastaavan tiedostomakron. #PROJECT makro hakee "Projekti" projektiasetuksista.
Kolmas rivi TEX, tekstinä annettuun sijaintiin Kuvaus:
Neljäs rivi TEX, #DESCRIPTION makro hakee projektin kuvauksen projektiasetuksista.
Rivit 5-7 TEX, Makrojen #INFO1, #INFO2 ja #INFO2 arvot haetaan Otsikkotaulun asetusten infokentistä.
ORI -60 25
TEX 2 20 3 1 Työ:
TEX 18 20 3 1 #JOB
TEX 2 15 3 1 Mk:
TEX 18 15 3 1 #SCALE [#(PAPER)]
TEX 2 10 3 1 Päiväys:
TEX 18 10 3 1 #DATE
TEX 2 2 3 1 Tiedosto:
TEX 18 2 3 1 #NAME
ORI Origon paikka (ORI x y). Paperin oikeasta alakulmasta 60mm vaakasuuntaan (x-koordinaatti) ja 25mm pystysuuntaan (y-koordinaatti).
TEX Teksti (TEX x y koko koodi teksti) Tekstinä Työ: annettuun origoon nähden 2mm vaakasuuntaan, 20mm pystysuuntaan. Tekstin koko on 3 ja koodi 1(fontti).
Toinen rivi TEX, #JOB Jos teksti alkaa #-merkillä, ohjelma kirjoittaa sen paikalle koodia vastaavan tiedostomakron. #JOB makro hakee "Työ" projektiasetuksista.
Kolmas rivi TEX, tekstinä annettuun sijaintiin Mk:
Neljäs rivi TEX, #SCALE [#(PAPER)] tulostusmittakaava ja tulostusasetuksissa määrätty paperikoko.
Viides rivi TEX, tekstinä annettuun sijaintiin Päiväys:
Kuudes rivi TEX, #DATE tämänhetkinen päiväys.
Seitsemäs rivi TEX, tekstinä annettuun sijaintiin Tiedosto:
Kahdekasa rivi TEX, #NAME aktiivinen elementtilistan tiedosto.
ORI -120 0
TEX 2 19 3 1 Tilaaja:
TEX 19 19 3 1 #CUSTOMER
TEX 2 13 3 1 Koord.järj.
TEX 19 13 3 1 #COORDSYS
TEX 2 7 3 1 Kork.järj.
TEX 19 7 3 1 #HEIGHTSYS
TEX 2 1 3 1 Lajikoodaus:
TEX 19 1 3 1 #CODESYS
ORI Origon paikka (ORI x y). Paperin oikeasta alakulmasta 120mm vaakasuuntaan (x-koordinaatti) ja 0mm pystysuuntaan (y-koordinaatti).
TEX Teksti (TEX x y koko koodi teksti) Tekstinä Tilaaja: annettuun origoon nähden 2mm vaakasuuntaan, 19mm pystysuuntaan. Tekstin koko on 3 ja koodi 1(fontti).
Toinen rivi TEX, #CUSTOMER Jos teksti alkaa #-merkillä, ohjelma kirjoittaa sen paikalle koodia vastaavan tiedostomakron. #CUSTOMER makro hakee projektin "Tilaaja" projektiasetuksista.
Kolmas rivi TEX, tekstinä annettuun sijaintiin Koord.järj.
Neljäs rivi TEX, #COORDSYS projektiasetuksissa oleva koordinaattijärjestelmän nimi.
Viides rivi TEX, tekstinä annettuun sijaintiin Kork.järj.
Kuudes rivi TEX, #HEIGHTSYS projektiasetuksissa oleva korkeusjärjestelmän nimi.
Seitsemäs rivi TEX, tekstinä annettuun sijaintiin Lajikoodaus:
Kahdeksas rivi TEX, #CODESYS projektiasetuksissa oleva lajikoodaus.
ORI -60 0
TEX 2 19 3 1 Mittaaja
TEX 18 19 3 1 #AUTHOR
TEX 2 13 3 1 Puh.nro
TEX 18 13 3 1 #PHONE
TEX 2 7 3 1 Email
TEX 18 7 3 1 #EMAIL
TEX 2 1 3 1 Mittalaite
TEX 18 1 3 1 #INSTRUMENT
ORI Origon paikka (ORI x y). Paperin oikeasta alakulmasta 60mm vaakasuuntaan (x-koordinaatti) ja 0mm pystysuuntaan (y-koordinaatti).
TEX Teksti (TEX x y koko koodi teksti) Tekstinä Mittaaja, annettuun origoon nähden 18mm vaakasuuntaan, 19mm pystysuuntaan. Tekstin koko on 3 ja koodi 1(fontti).
Toinen rivi TEX, #AUTHOR Jos teksti alkaa #-merkillä, ohjelma kirjoittaa sen paikalle koodia vastaavan tiedostomakron. #AUTHOR makro hakee projektin "Tekijä" projektiasetuksista.
Kolmas rivi TEX, tekstinä annettuun sijaintiin Puh.nro.
Neljäs rivi TEX, #PHONE projektiasetuksissa oleva Puhelinnumero.
Viides rivi TEX, tekstinä annettuun sijaintiin Email.
Kuudes rivi TEX, #EMAIL projektiasetuksissa oleva "Sähköposti".
Seitsemäs rivi TEX, tekstinä annettuun sijaintiin Mittalaite:
Kahdeksas rivi TEX, #INSTRUMENT projektiasetuksissa oleva "Mittalaite".
ORI -90 50
REC 90 108
EXC 0 0 90 108
TEX 2 104 4 1 Symbolit / viivat / alueet
LEG 4 95 5/5/2 4 0 3
ORI Origon paikka (ORI x y). Paperin oikeasta alakulmasta 90mm vaakasuuntaan (x-koordinaatti) ja 50mm pystysuuntaan (y-koordinaatti).
REC Laatikko (REC x y leveys korkeus koodi [viivanleveys=0]). Piirtää annetun kokoisen laatikon. Jos annat vain kaksi parametria, laatikon alakulma on sen hetkisessä origossa ja parametrit kertovat leveyden ja korkeuden. Laatikon vasen alakulma on origossa (-90 0) ja oikea yläkulma 90mm vaakasuuntaan ja pystysuuntaan 108mm origoon nähden.
EXC Nimiöalue (EXC x1 y1 x2 y2) Poistaa annetun alueen piirtoalueesta. Tälle alueelle ei piirretä aineistoa. Annettuun origoon nähden vasen alakulma 0 0 ja oikea yläkulma 90mm vaakaan ja 108mm pystyyn. EXC vaatii myös otsikkotaulun rastin asetukseen "Rajaus".
TEX Teksti (TEX x y koko koodi teksti) Tekstinä Symbolit / viivat / alueet, annettuun origoon nähden 2mm vaakasuuntaan, 104mm pystysuuntaan. Tekstin koko on 4 ja koodi 1(fontti).
LEG Karttamerkit (LEG x y pisteet/viivat/alueet [koko=2.0] [väri=0] [teksti=2.0]) Etsii aktiivisesta tiedostosta käytetyt koodit ja näyttää eniten käytetyt symbolit, viivatyypit ja aluemaalaukset. Optioita pisteet, viivat ja alueet voidaan käyttää rajoittamaan koodien määrää. Esimerkiksi määrittely 5/5/2 näyttää viisi eniten käytettyä symbolia, viisi eniten käytettyä viivatyyppiä ja kaksi eniten käyettyä aluemaalausta. Rivin lopusta 4 on symbolin koko, 0 on väri ja 3 on tekstin koko.
ORI 0 0
BMP 5 0 95 25
REC 5 0 95 25
RUL 15 15 65 15 9282
NOR 70 7 85 22 9087 2
ORI Origon paikka (ORI x y). Paperin vasemmasta alakulmasta 0mm vaakasuuntaan (x-koordinaatti) ja 0mm pystysuuntaan (y-koordinaatti).
BMP Bitmap logo (BMP x1 y1 x2 y2 tiedosto). Annettuun origoon nähden vasen alakulma 5mm vaakasuuntaan ja 0mm pystysuuntaan ja oikea yläkulma 95mm 50mm. Käytetään poistamaan aineiston piirto määritellylle alueelle.
REC Laatikko (REC x y leveys korkeus koodi [viivanleveys=0]). Piirtää annetun kokoisen laatikon. Laatikon vasen alakulma on 5mm vaakasuuntaan, 0mm pystysuuntaan ja oikea yläkulma 95mm vaakasuuntaan ja pystysuuntaan 25mm origoon nähden.
RUL Mittakaavajana (RUL x1 y1 x2 y2 koodi [viivanleveys=0] [koko=2.0]) Piirtää mittakaavajanan. Koordinaatit x1, y1, x2 ja y2 ovat mittakaavajanalle varatun kuva-alueen vasen alakulma ja oikea yläkulma annettuun origoon nähden. Jana voi olla lyhempi kuin varattu alue, mutta ei pisempi. Jos koodi on pienempi tai yhtä suuri kuin 30, tulkitaan se värinumeroksi, muuten se tulkitaan koodiksi ja viivan tyyppi, paksuus ja väri haetaan kooditiedoston T3-kohdasta. Koko on tekstin koko.
NOR Pohjoisnuoli (NOR x1 y1 x2 y2 code [viivanleveys=0] [koko=x2-x1]) Piirtää pohjoisnuolen. Koordinaatit x1, y1, x2 ja y2 ovat nuolelle varatun kuva-alueen vasen alakulma ja oikea yläkulma annettuun origoon nähden. Yleensä neliö. Jos koodi on pienempi tai yhtä suuri kuin 30, tulkitaan se värinumeroksi, muuten se tulkitaan koodiksi ja viivan tyyppi, paksuus ja väri haetaan kooditiedoston T3-kohdasta. Koko on symbolin koko, koodi 9087 on systeemikoodin puolella.
LIST 15 -15 2.5 3 34XYZ 34 3
LIST Listaus (LIST x y koko koodi formaatti sorttaus [tyhjäys=0]) Kirjoittaa koordinaattilistan valituista pisteistä paikkaan x y. LIST_UP-komento kirjoittaa listan alhaalta ylöspäin.
Koko on tekstin koko millimetreinä ja koodi on tekstin koodi. Formaatti on rivin formaatti (esim. 34XY = T3 T4 X Y) ja Sorttaus on valittujen pisteiden sorttausjärjestys. (esim. 4XY tai 34). Tyhjäys 1 tyhjää taustan, 2 piirtää laatikon ympärille ja 3 tekee molemmat. Jos koodi on pienempi tai yhtä suuri kuin 30, se tulkitaan värinumeroksi, muuten se tulkitaan koodiksi ja tekstin tyyppi (fontti, koko, väri) haetaan kooditiedoston Fontit-kohdasta.
Vasemmasta yläkulmasta 15mm vaakasuuntaan, 15mm pystysuunnassa alaspäin, koko on 2.5mm, väri 3 (punainen), formaatti T3 T4 X Y Z, sorttaus T3 T4 ja 3 tyhjää taustan ja piirtää laatikon.
