Muutokset 2023.1 - 2024.0 (Mikko Syrjä)

3D-Win muutokset version 2023.0 jälkeen

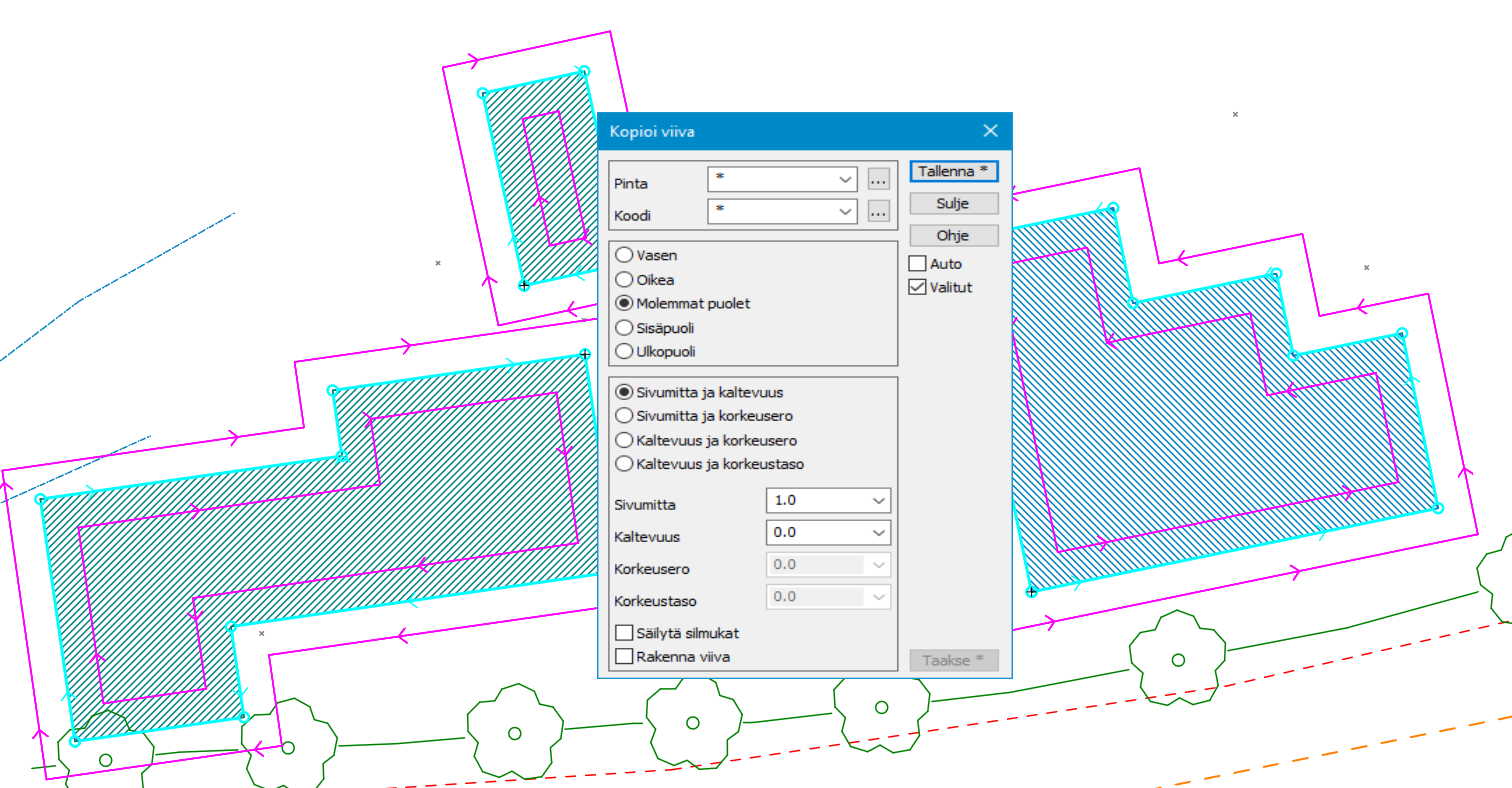

Viivan kopiointi (2023.1)

• Lisätty asetukset Sisäpuoli- ja Ulkopuoli sulkeutuvien viivojen kopiointiin.

• Lisätty asetus kaikkien valittujen viivojen kopiointiin.

• Kopioidut viivat näytetään eri värillä kuin alkuperäinen kopioitava viiva (uusi systeemikoodi 9407).

• Valittuja viivoja haetaan nyt kaikista elementtilistan tiedostoista.

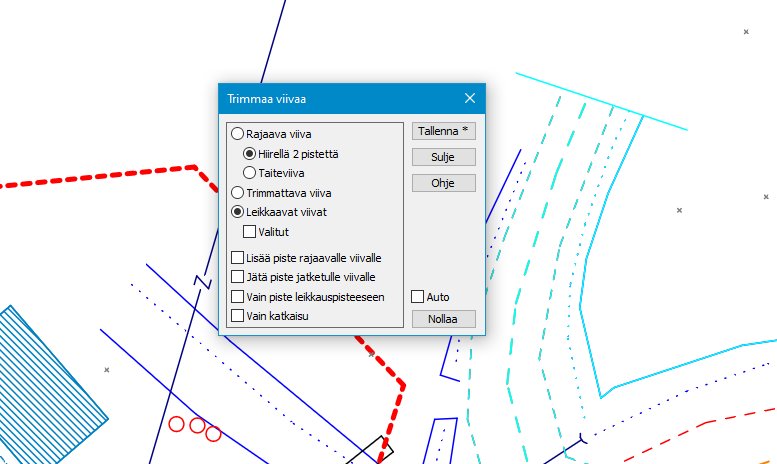

Trimmaus (2023.1 ja 2024.0)

• Versio 2023.1:

  • Lisätty kaikkien tai valittujen leikkaavien viivojen trimmaus/jatko kerralla.

  • LIsätty mahdollisuus pelkästään luoda uudet pisteet leikkauskohtiin.

  • Lisätty mahdoillisuus pelkästään katkaista viivat leikkauskohdista.

• Versio 2024.0:

  • Nimetty Trimmaa viivaa -toiminto uudestaan nimellä Trimmaa / jatka viivaa.

  • Toiminto vaihtaa nyt automaattisesti hakutapaa osoitettavan kohteen mukaan.

  • Taiteviivan leikkaaminen molemmista päistä samalle viivalle toimii nyt oikein.

  • Viivan jatkaminen rajaavan viivan jatkeelle käyttäytyy nyt samoin sekä rajaavan viivan sisällä että jatkeella.

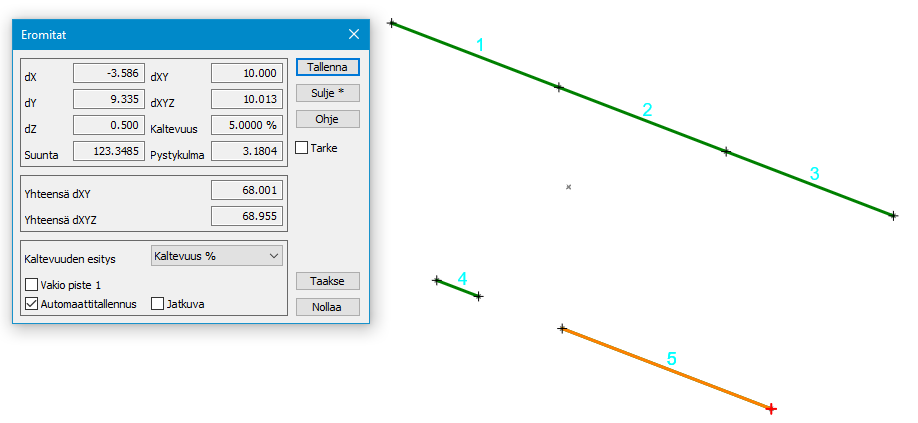

Eromitat (2023.1)

• Lisätty summat dXY ja dXYZ arvoille sekä asetus jatkuvalle mittaukselle.

• Lisätty pikanäppäin Ctrl+U toiminnnon käynnistämiseen.

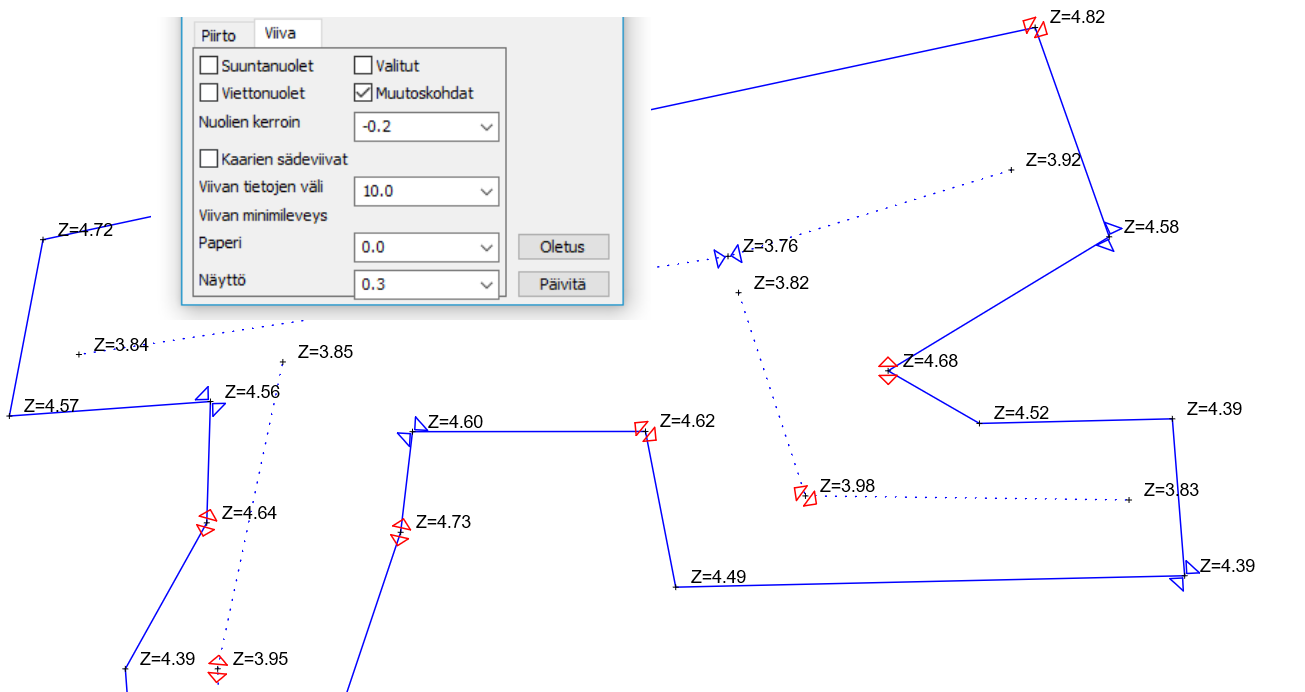

Pisteen esitys (2023.1 ja 2024.0)

• Versio 2023.1

  • Lisätty asetus piirtämään nuolet vain valituille viivoille.

  • Lisätty paikallisten minimien (vesikuopat) ja maksimien (vedenjakajat) piirto.

  • Lisätty asetus nuolien ja symbolien koon muuttamiselle.

• Versio 2024.0

  • Uusi asetus estää viivasymbolien ja suuntanuolien piirron lyhyille viivaosioille.

  • Jättää symbolit ja nuolet piirtämättä viivan osioilta joiden pituus on pienempi kuin annettu. Jos annettu pituus on 0, piirtää kaikki symbolit ja nuolet.

  • Viivaosion minimipituus voidaan antaa millimetreinä (positiivinen) tai metreinä (negatiivinen).

  • Millimetreinä annettu positiivinen arvo:

    • Zoomaus paperi

    • Mittakaava vaikuttaa arvoon

    • Esimerkissä mittaakava 1:100, annettu arvo minimipituudelle on 35

    • Piirtää viivan suuntanuolen viivaosioille, joiden pituus on enemmän kuin 3,5m

  • Metreinä annettu negatiivinen arvo

    • Mittakaavalla ei vaikutusta

    • Suoraan annettu minimipituus viivaosiolle

Tiedostoelementit

• Versio 2023.2:

  • Lisätty asetus piirtämään elementti päällimmäiseksi.

  • Lisätty asetus tiedoston vaalennusprosentille.

  • Pikanäppäin Ctrl+F4 avaa aktiivisen tiedoston asetukset.

• Versio 2024.0:

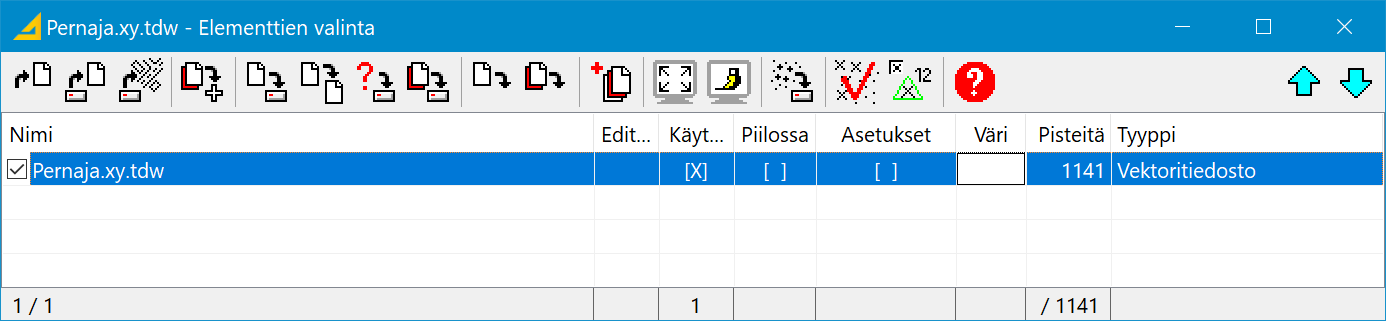

  • Elementtilista käyttää ensiasennuksissa oletuksena ruudukkoa ja koko rivin valintanäyttöä.

LandXML (2023.2 ja 2024.0)

• 2023.2:

  • Parannuksia LandXML PlanFeature -ominaisuuksien käsittelyyn:

    • Tiedostoista luetaan nyt kaikkien Feature-osioiden Property-määrittelyt ominaisuuksiksi.

    • Tunnetut IM4-ominaisuudet saavat edelleen nimiavaruudeksi IM (esim. IM:footingMaterial).

    • Muiden ominaisuuksien nimiavaruudeksi tulee Featuren code-ominaisuus (esim. Liikennemerkit:Kalvotyyppi).

    • Kirjoitettaessa GIS-ohjaintiedossa toimii ominaisuuden nimi sekä nimiavaruudella että ilman sitä.

    • Jos ominaisuudella ei ole nimiavaruutta, etsitään sitä myös kirjoitettavan Featuren nimen kanssa.

  • LandXML/InfraModel muutoksia:

    • InfraModel-muuntimen määrittely laittaa nyt oletuksena päälle asetusten kysymisen.

    • infraCodingDesc-ominaisuuteen kirjoitettava arvo haetaan kooditiedostosta erikseen.

    • Korjattu LandXML tarkepisteiden pintatunnuksen luku.

  • LandXML-tiedostoista luetaan nyt myös yleiset feature/property laajennokset.

  • Nopeutettu LandXML-tiedostojen lukua sekä yleisesti että erityisesti Avaa LandXML-toiminnolla.

  • InfraModel-muuntimen SourceData-valinta pakottaa sen kirjoitustyypiksi myös putkiverkoille ja kalusteille.

• 2024.0:

  • LandXML / InfraModel muutokset:

    • Lisätty LandXML lukuasetus sallimaan aukot geometrioissa.

    • Vektoriluku osaa nyt lukea StringLineLayer -geometriat taiteviivoina.

  • Alustava tuki uudelle InfraModel 4.1 formaatille:

    • Kirjoitetaan aina UTF-8 muodossa, kulmayksikkönä nyt radiaanit.

    • Uusia Feature-määrittelyjä (esim. IM_roadSign) ja Property-ominaisuuksia (esim. bottomThickness).

    • Ohjaintiedosto planfeature.dat ymmärtää nyt myös makrot (novatron:id=#ID).

    • Kirjoittaa aluevaraukset ja varoalueet ominaisuuksiin description, spatialAllocation, spatialAvoidance.

    • Kirjoittaa uudet putkiverkkotyypit electric ja telecommunication.

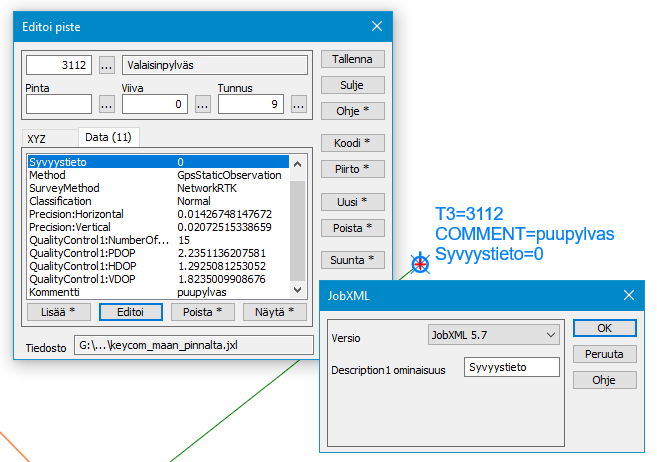

Trimble JobXML (2023.2 ja 2024.0)

• 2023.2:

  • Luetaan ja kirjoitetaan pisteen kommentit.

  • Luetaan ja kirjoitetaan Precision:Horizontal ja Precision:Vertical tarkkuusarvot

  • Luetaan ja kirjoitetaan GPS QualityControl1 tiedot NumberOfSatellites, PDOP, HDOP ja VDOP

  • Uusi asetus Description1 kentän ominaisuudelle mahdollistaa sen tallentamisen muuhun ominaisuuteen (kuva).

    • Kaapelikartoituksen syvyystieto voidaan maastossa tallentaa T1-kenttään. Lukuvaiheessa asetuksella määritellään esim. T5-kenttään tai haluttuun ominaisuuteen Tunnus=Syvyystieto

• 2024.0:

  • Korjattu joidenkin puuttuvien pisteiden luku.

  • Lisätty TimeStamp-tiedon luku pisteille ominaisuuteen TIMESTAMP.

  • GNSS-mittaustiedostosta luetaan lisäksi:

    • Lisätty antennitietojen luku ominaisuuksiin MeasuredHeight, AntennaVerticalOffset ja AntennaMeasurementMethod.

    • Lisätty JobName, ZoneName ja GeoidName -tietojen luku tiedostolla ominaisuuksina NAME, COORDSYS ja GEOID.

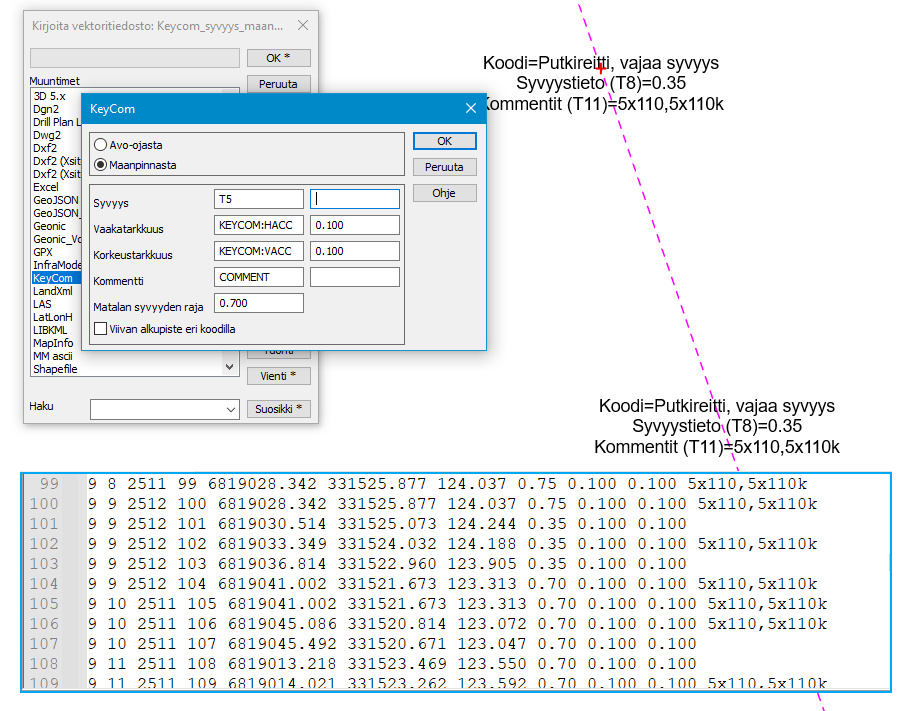

KeyCom-muunnin (2023.2)

• Pohjautuu Traficomin määräykseen 71/2020 M verkkotietojen ja verkon rakentamissuunnitelman toimittamisesta.

• Päivitetty versio vanhasta Sonera-formaatista, rakenteeltaan samanlainen.

• Uusina ominaisuuksina kaapelin mittauksen vaaka- ja pystytarkkuus.

• Käytettävien ominaisuuksien nimet ja oletusarvot annetaan asetuksissa.

• Kirjoittaa määrittelyn mukaisesti joko maan pinnalta tai avo-ojasta mitatun tiedoston.

• Tarkistaa matalan syvyyden viivojen koodauksen ja varoittaa vääristä koodeista.

• Asetuksella voidaan määrätä vanha kirjoitustapa, jossa viivan ensimmäisellä pisteellä on eri koodi .

CAD-formaatit (2023.2 ja 2024.0)

• Uusittu spline-käyrien käsittely DWG-luvussa:

  • Käyrää ei räjäytetä, vaan muunnetaan suoraan taiteviivaksi.

  • Lisätty erillinen räjäytysrasti vanhalle käsittelytavalle.

• Lisätty DWG-kirjoitukseen erikoisasetus AttachmentAttributes:

  • Lista ominaisuuksista, joista ensimmäinen löytynyt kirjoitetaan kohteen linkinksi.

  • Linkki voidaan avata Autocadissa klikkaamalla kohdetta Ctrl-näppäimen kanssa.

  • Linkki voi olla selaimesssa avattava nettiosoite tai päätteen mukaan avattava liitetiedosto.

• Muutoksia DWG-formaatin tekstien rivitykseen:

  • Laatikkoon automaattisesti rivitetyt tekstit pyritään rivittämään arvioidun kirjainleveyden mukaan.

  • Pelkästään automaattisia rivinvaihtoja sisältävät tekstit kirjoitetaan takasin laatikon leveyden kanssa.

  • Automaattisia ja pakotettuja rivinvaihtoja sisältävät tekstit kirjoitetaan pakotetuilla rivinvaihdoilla.

Viistä / Pyöristä (2023.2)

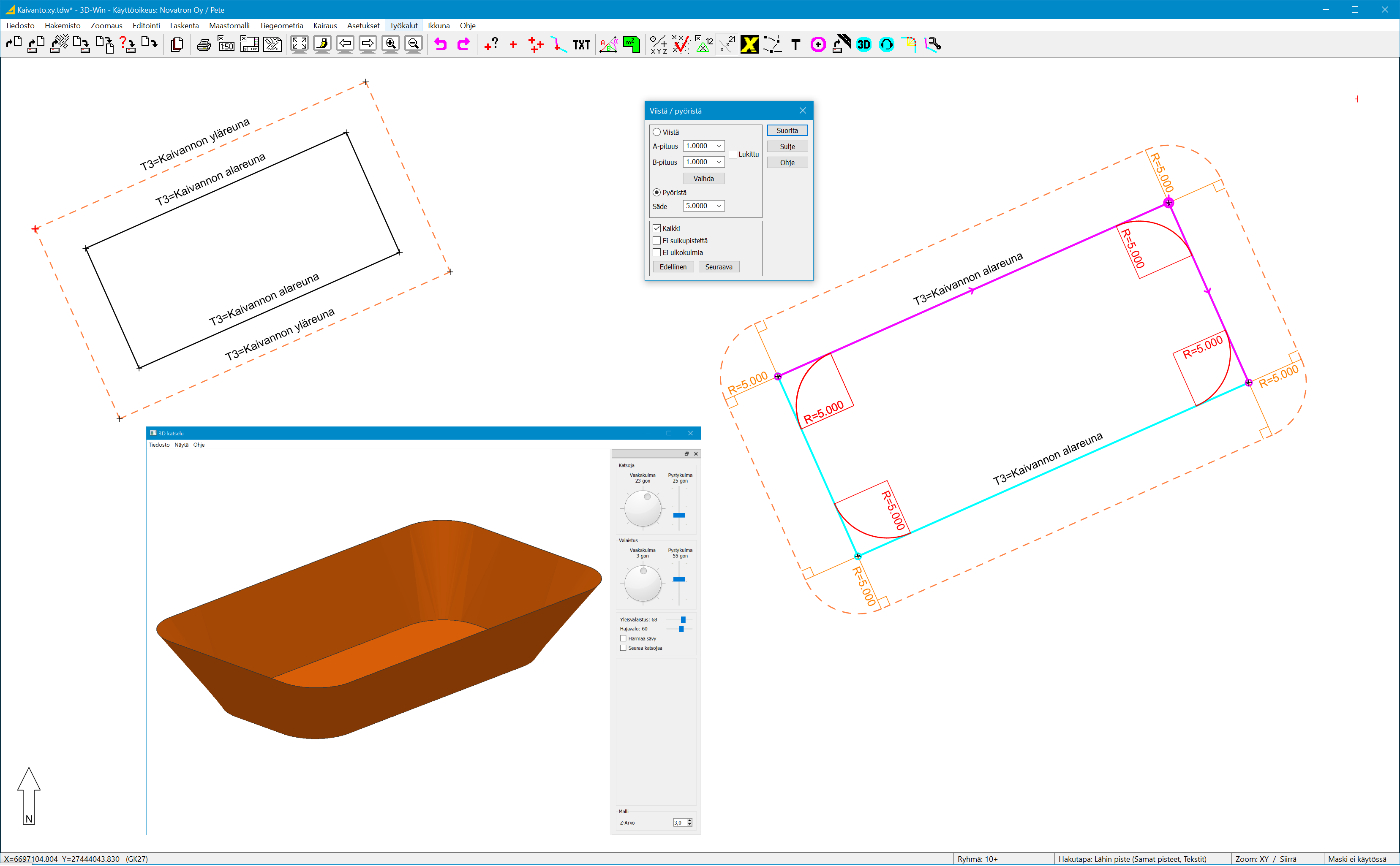

• Uusi toiminto taiteviivojen kulmien viistämiseen / pyöristämiseen:

  • Viistää kulmia annetuilla etäisyyksillä tai pyöristää annetulla säteellä.

  • Käsittelee joko yhden aktiivisen kulman tai taiteviivan kaikki kulmat kerralla.

  • Asetuksella "Ei ulkokulmia" voidaan käsitellä vain alueiden sisäpuoliset kulmat.

Uusittu koodien tarkistus (2023.2)

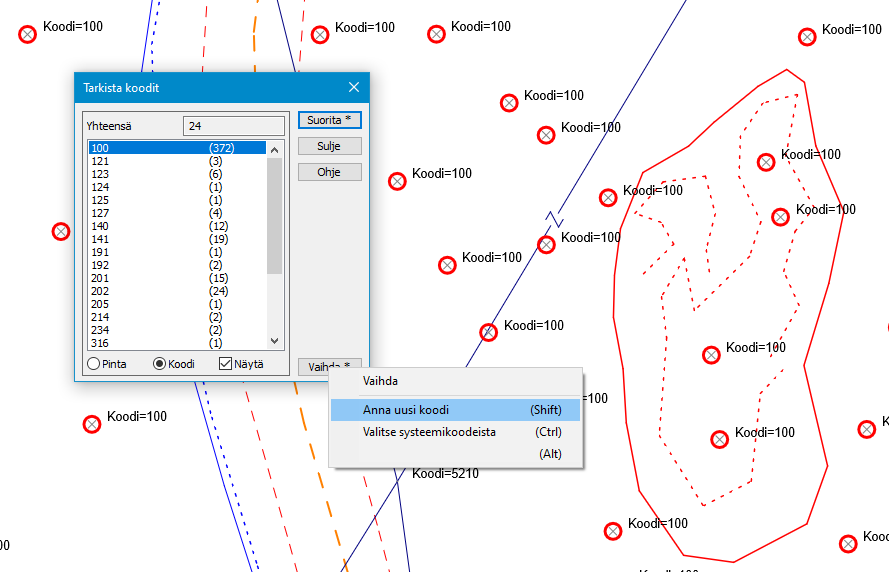

• Toiminto osaa nyt vaihtoehtoisesti tarkistaa myös pintatunnukset.

• Pisteet, jotka on nimetty listasta valitulla koodilla, voidaan korostaa punaisella ympyrällä (Näytä-asetus).

• Uusi koodi valitaan aina listasta, jota voidaan myös tarvittaessa editoida.

• Shift-näppäimen kanssa voidaan koodi vaihtaa lisäämättä sitä koodilistaan.

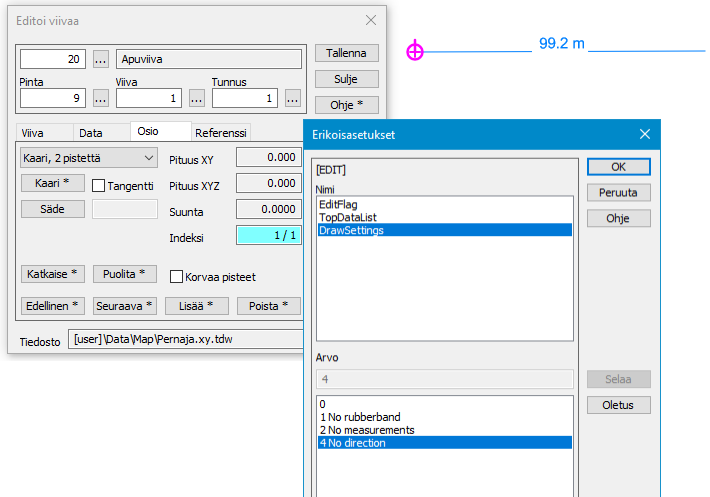

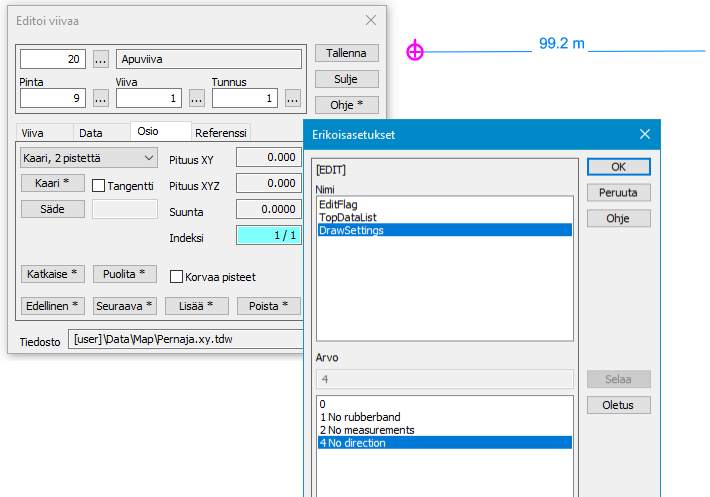

Viivan editoinnin kuminauha

• Lisätty viivan lisäyksen kuminauhan piirron erikoisasetukseen optio piirtämään vain etäisyys.

• DrawSettings asetus 4 No direction poistaa suunnan.

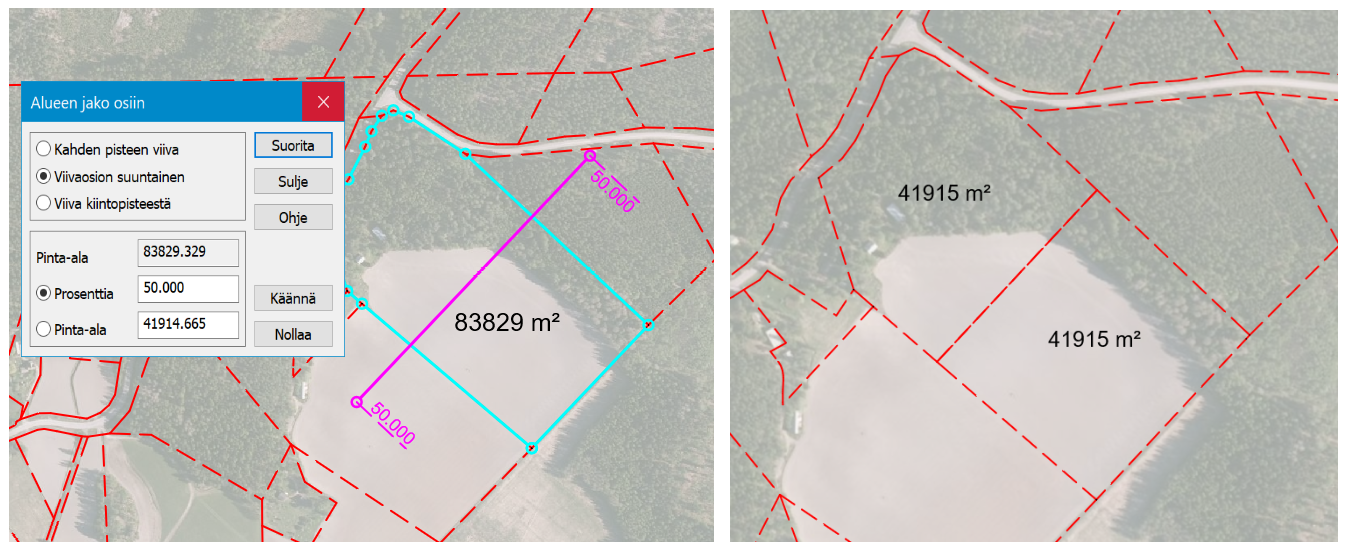

Alueen jako osiin (2024.0)

• Aluemaisten kohteiden jakaminen prosentteina tai pinta-alan mukaan.

• Jakosuunta kahdella pisteellä, reunaviivan osion suuntainen tai kiinteän viivapisteen kautta.

• Voidaan kääntää jakavan viivan suunta. Alue jaetaan valitulta puolelta, mikäli jako ei ole tasan 50%.

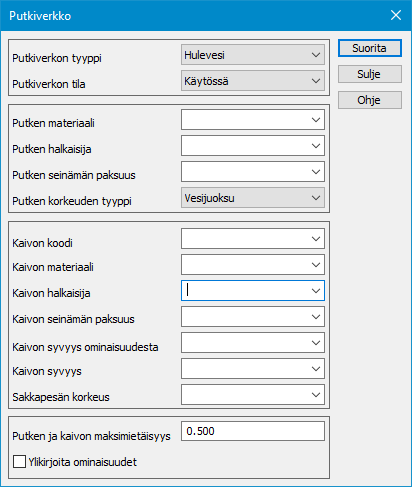

Putkiverkko (2023.2 ja 2024.0)

• Versio 2023.2:

  • Putkien ja kaivojen attribuutteja ei ylikirjoiteta, jos "ylikirjoita ominaisuudet" ei ole päällä.

  • Kaivojen koodit voi määrittää pilkulla erotetulla koodilistalla. Tyhjä kenttä tai "*" käsittelee kaikki hajapisteet kaivoina.

  • Tunnistetaan paineistetut putket IM:pressureClass ominaisuudesta.

  • Tuetaan erityyppisiä putkien korkeuksia (laki, keski, vesijuoksu, pohja).

  • Säilytetään alkuperäiset putkien ja kaivojen numerot mikäli mahdollista.

• Versio 2024.0:

  • Lisätty uudet IM 4.1 verkkotyypit Sähkö (electric) ja Tietoliikenne (telecommunication).

  • Lisätty uudet IM 4.1 putken korkeuden tyyppi Sisälaki (obvert) sekä kaivon Pohjan paksuus (bottomThickness)

  • Lisätty tilavaraukset ja varoalueet (SPATIALDESC, ALLOCATION ja AVOIDANCE).

  • Putken korkeuden tyypiksi voidaan valita myös tyhjä, jolloin alkuperäiset tyypit eivät muutu.

  • Kaivon ominaisuuksia etsitään nyt sekä pohja- että kansipisteeltä.

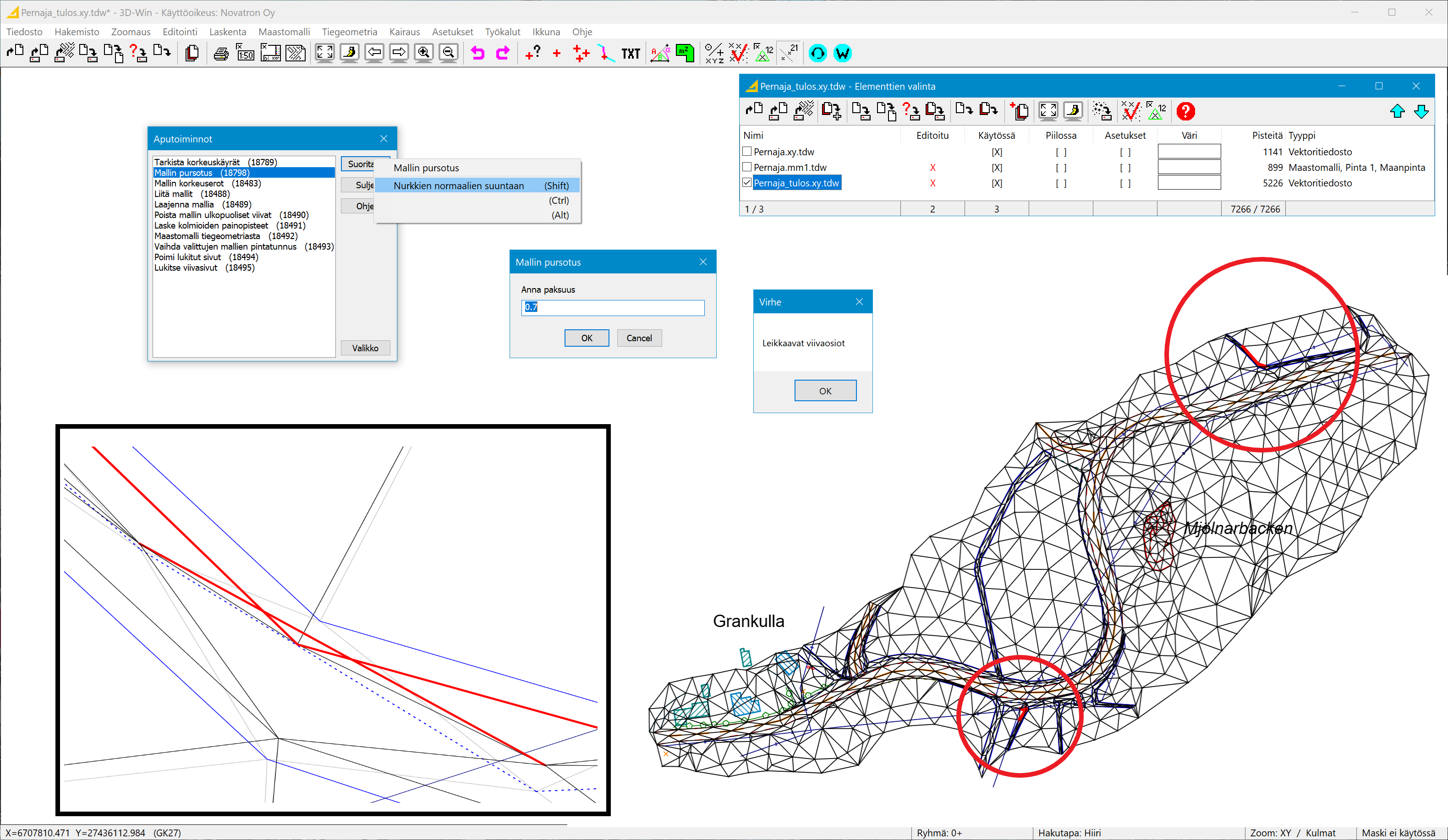

Maastomallin pursotus (2023.2)

• Mallin pursotus normaalien suuntaan maalaa tulostiedoston risteävät kolmiot punaisella.

• Kapeat kolmiot ja jyrkät taitteet saattavat aiheuttaa pursotettujen kolmioiden menevän päällekkäin.

• Esimerkkikuvassa ympyröity punaisella ja alakulmassa suurennos leikkaavista viivaosioista tulostiedostosta.

Tiegeometrian asetukset (2023.2)

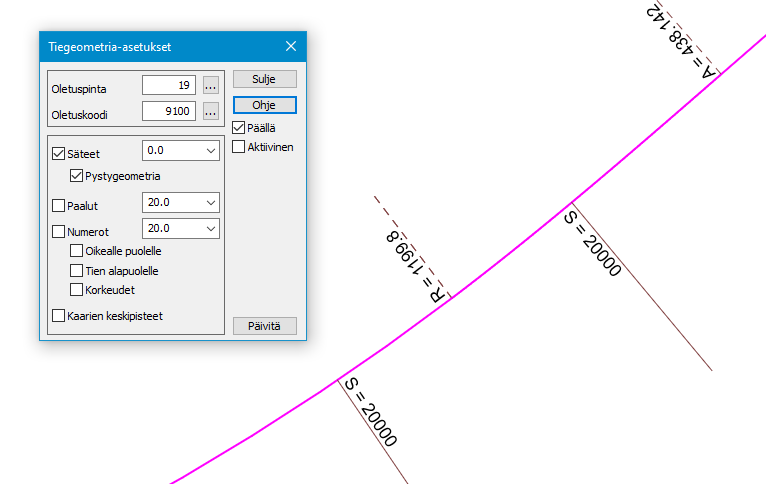

• Lisätty tiegeometrian piirtoon uusi asetus näyttämään pystygeometrian kaarien alku- ja loppupisteet.

OGC API Processes (2023.2)

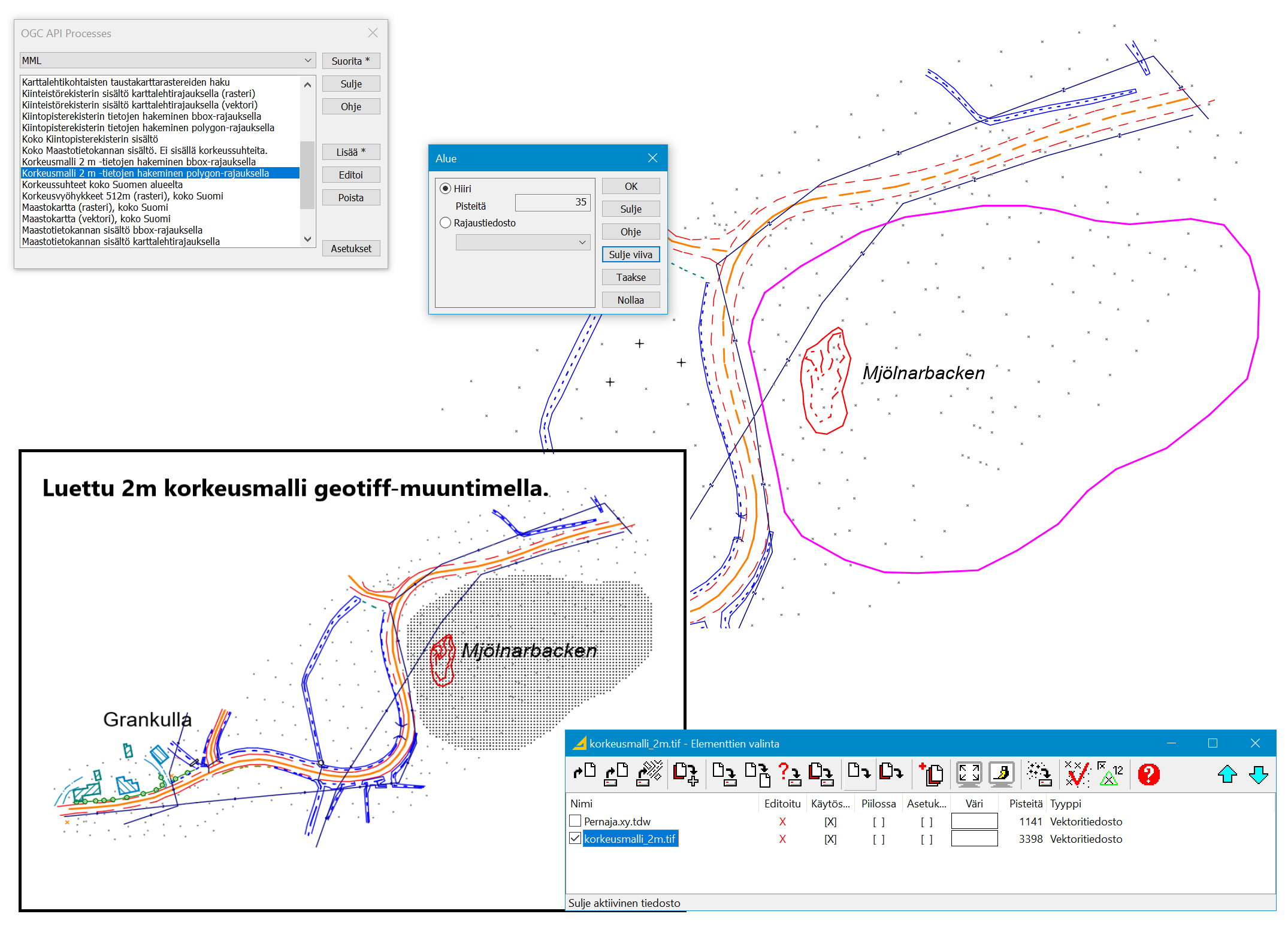

• Mahdollistaa erilaisten aineistojen latauksen karttalehdittäin, suorakaiteina (bbox) tai vapaamuotoisina alueina (polygoni).

• Kysyy ensin hakemiston ladattavalle aineistolle ja avaa sitten aineistokohtaisen hakutoiminnon.

• Kun aineisto on ladattu, se luetaan automaattisesti elementtilistaan. Katso lisätietoja automaattisesti Elementtilistaan luettavista tiedostomuodoista toiminnon Ohjeesta.

• Tunnetut suomalaiset koordinaatistot voidaan muuntaa automaattisesti.

• Karttalehtijaon taso haetaan automaattisesti zoomaustason mukaan.

• Testattu toistaiseksi vain Maanmittauslaitoksen palvelulla.

• Lisätty Maanmittauslaitoksen OGC API Processes -palvelun osoite mukaan ensiasennuksiin:

  • https://www.maanmittauslaitos.fi/paikkatiedon-tiedostopalvelu

Ominaisuuksien summat (2024.0)

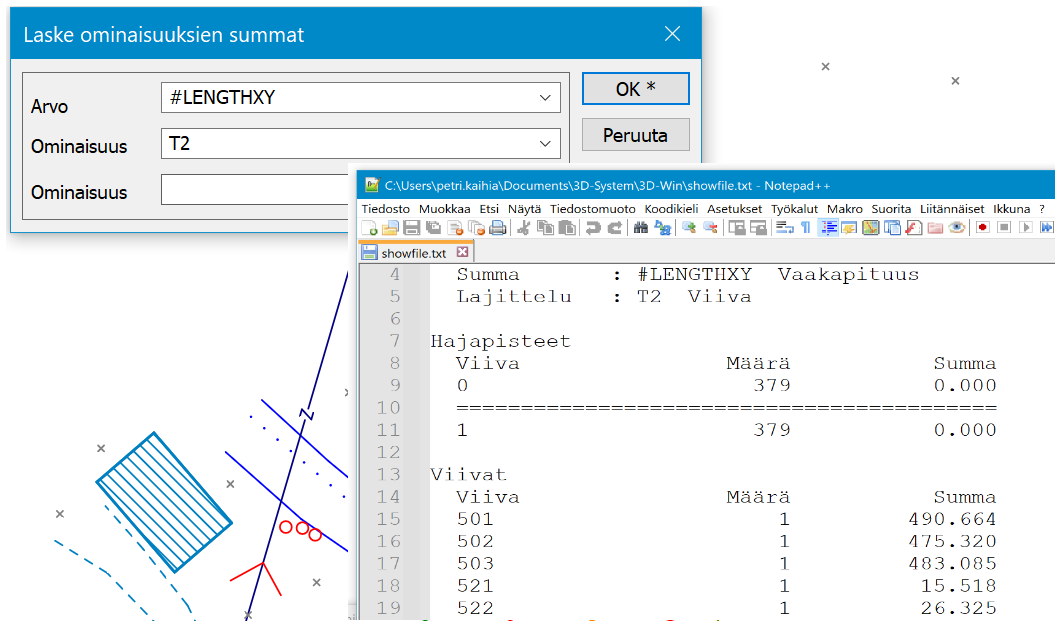

• Laskee annetun ominaisuuden summat sekä hajapisteiltä että viivoilta.

• Ominaisuutena voi olla koodikenttä (T1-T6), korkeus (Z) tai makro (esim. #LENGTHXY).

• Avaa showfile.txt tulostiedoston.

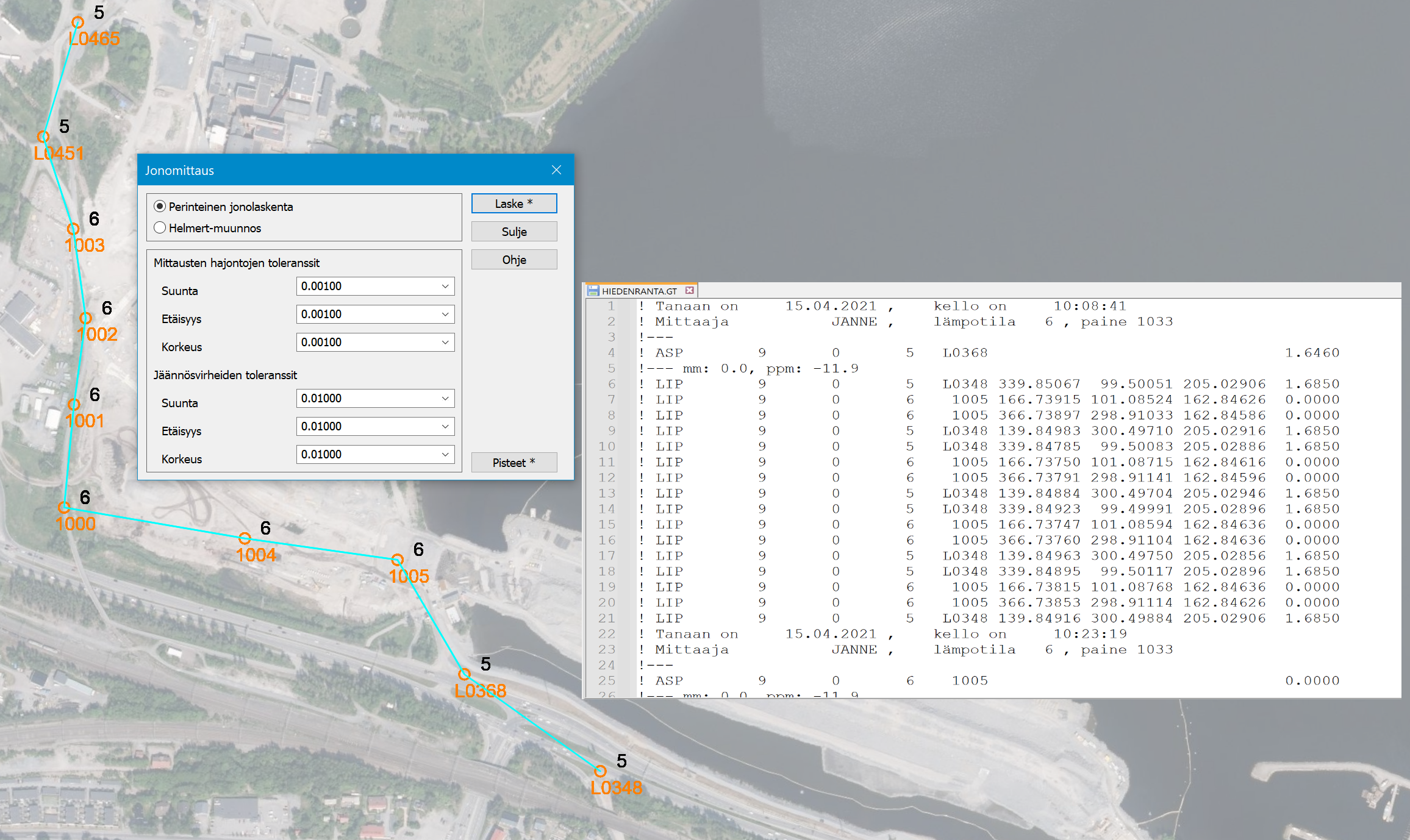

Jonomittaus (2024.0)

• Tasoittaa yksikertaiset jonot joko perinteisellä jonotasoituksella tai Helmert-laskennalla.

• Asetuksina voidaan antaa havaintojen hajontojen sekä sulkuvirheiden toleranssit.

• Jonossa voi olla mukana erillisiä kartoituspisteitä, jotka lasketaan tasoituksen jälkeen.

• Tulostiedostoon listataan laskennan vaiheet, parametrit ja tuloskoordinaatit

• Uudet pisteet voidaan kopioida uuteen tai aktiiviseen tiedostoelementtiin.

• Havaintokirjan tulee olla Geonic-formaatissa, tunnetut pisteet voidaan lukea joko havaintokirjan mukana tai lisätä erillisestä tiedostosta.

• Havaintokirja luetaan Geonic jono-muuntimella.

  • Geonic-muuntimessa on asetus kohdassa Editoi - Muut –> Lue jonomittaus

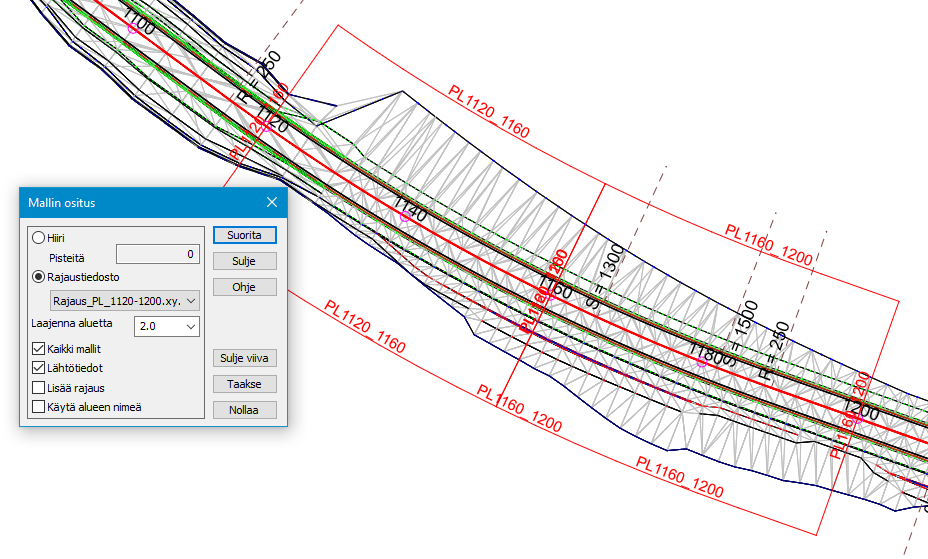

Mallin ositus (2024.0)

• Mallista voidaan poimia alue hiirellä osoitetun sulkeutuvan taiteviivan avulla.

• Useita alueita voidaan poimia kerralla rajaustiedostossa (vektoritiedosto) olevien sulkeutuvien taiteviivojen avulla.

• Rajaustiedostoa käytettäessä kunkin rajatun mallielementin nimen perään lisätään rajausviivan tunnus (T2).

• Kaikki elementtilistassa olevat mallit voidaan tarvittaessa osittaa yhdellä kerralla.

• Aluerajauksia voidaan laajentaa ennen osittamista ja rajausviiva voidaan liittää mukaan niihin.

• Samassa hakemistossa olevat samannimiset vektoritiedostot voidaan myös osittaa lähtötietoina.

• LandXML-tiedoston SourceData voidaan osittaa Lähtötiedot-asetuksella.

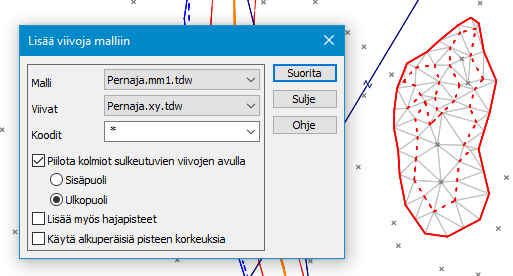

Lisää viivoja malliin (2024.0)

• Viivojen lisääminen malliin osaa nyt piilottaa myös alueiden ulkouoliset kolmiot.

Kairaukset (2024.0)

• Muutoksia Infra-kairausformaattiin:

  • Lisätty tuki TX-riveille, luetaan ja kirjoitetaan FREETEXT-ominaisuutena puolipisteillä erotettuna.

  • PK-riville ei enää kirjoiteta turhia välilyöntejä.

  • AT-rivit luetaan ja kirjoitetaan erillisen ATTRIBUTE-ominaisuuden kautta.

  • LA-rivin kolmas tieto Kärjen koko luetaan ja kirjoitetaan TIPSIZE-ominaisuuden kautta.

  • Lisätty HK- ja MW-kairaustyyppien luku ja kirjoitus.

  • Korjattu lukuongelmia UTF-8 -merkistöllä koodattujen tiedostojen kanssa.

• Lisätty HK- ja MW-kairaustyyppien editointi.

  • HK-kairaustyypin (heijarikairaus vääntömomentilla) symboli ja diagrammi ovat samoja kuin heijarikairauksella.

  • MW-kairaustyypillä (MWD-kairaus) on oma symbolinsa, mutta diagrammin piirto ei toistaiseksi vielä toimi.

  • Molempien luku ja tallennus 3D-Winin kr.tdw -binääritiedostoon toimii uudella ohjelmaversiolla.

  • Vanhat ohjelmaversiot eivät ymmärrä uusia kairaustyyppejä, mutta niiden havaintodata säilyy editoitaessa.

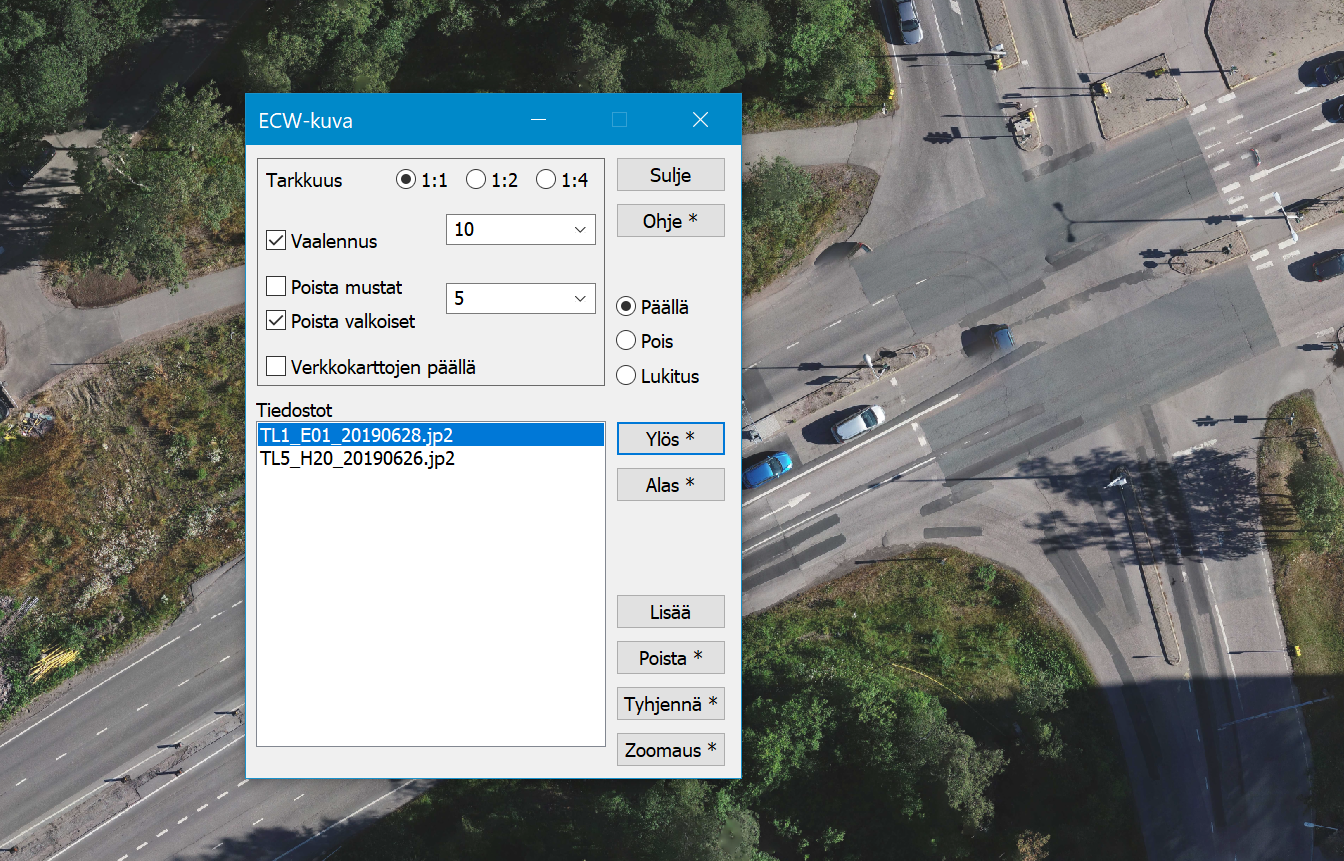

ECW-kuva (2024.0)

• Lisätty Ylös- ja Alas-painikkeet tiedostojen piirtojärjestyksen muuttamista varten.

• Lisätty asetus vaaleiden pikseleiden poistamiseen. Käyttää samaa toleranssia kuin tummien poisto.

• Kasvatettu listan kuvien maksimimäärä viidestäkymmenenestä sataan.

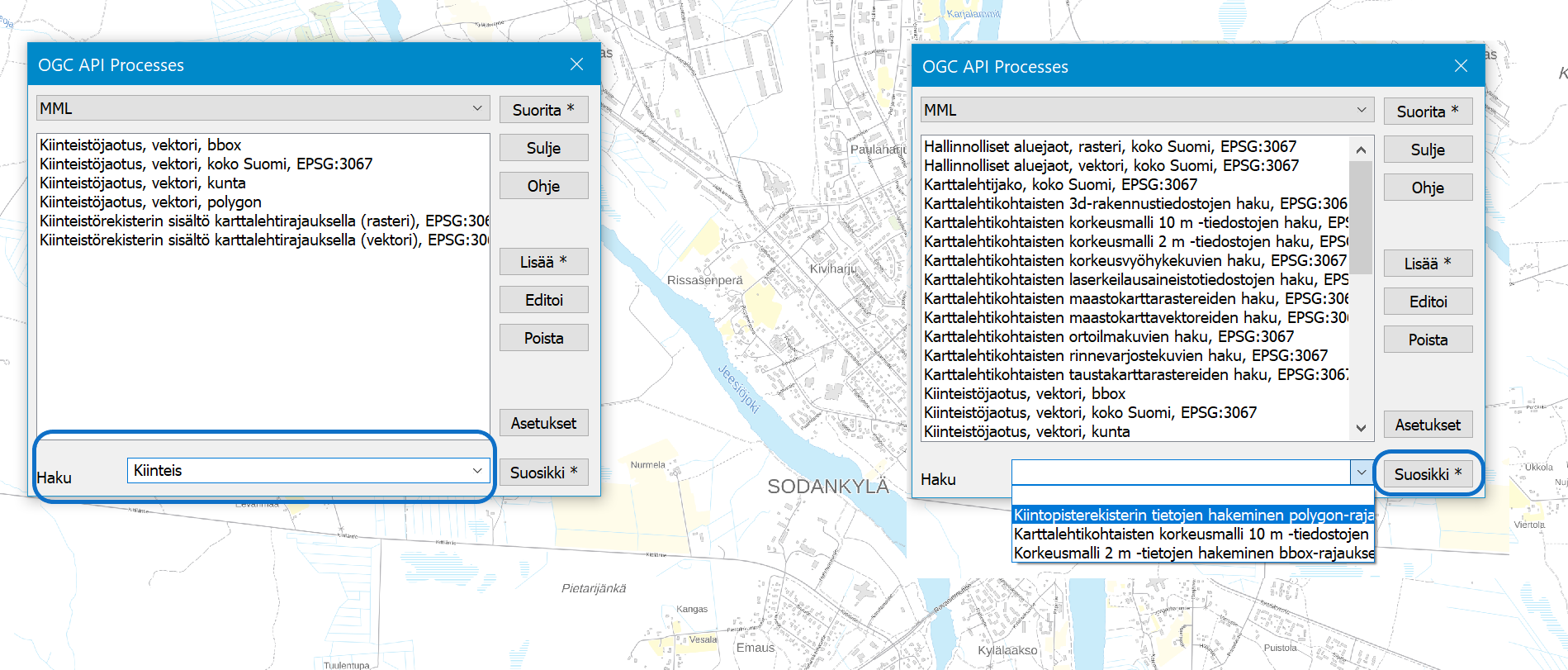

Verkkokartat (2024.0)

• Lisätty verkkokarttapalveluihin hakukentät tasojen nimille.

• Löytyy kaikista dialogeista Haku -kenttä.

• Hakukenttä tulee olla tyhjä, mikäli haluaa kaikki tasot näkyviin dialogiin.

• Voit myös kopioida haluamasi tason nimen Haku-kenttään ja Suosikki*-painikkeella saat tallennettua alasvetovalikkoon.

• Shift+Suosikki poistaa alasvetovalikosta valitun tason nimen.

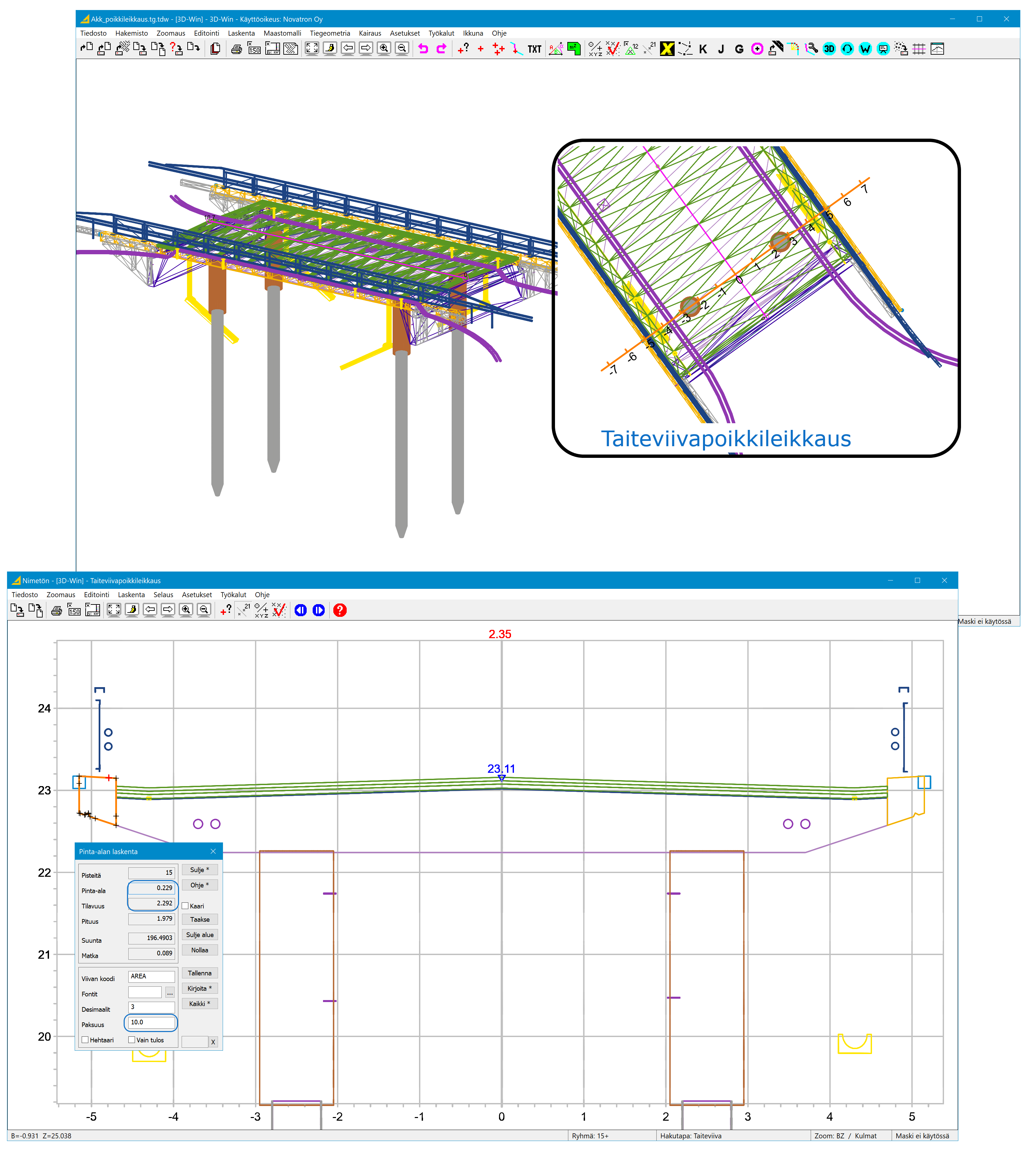

Taiteviivapoikkileikaus

• Muutoksia 9-pinnan taiteviivojen käsittelyyn:

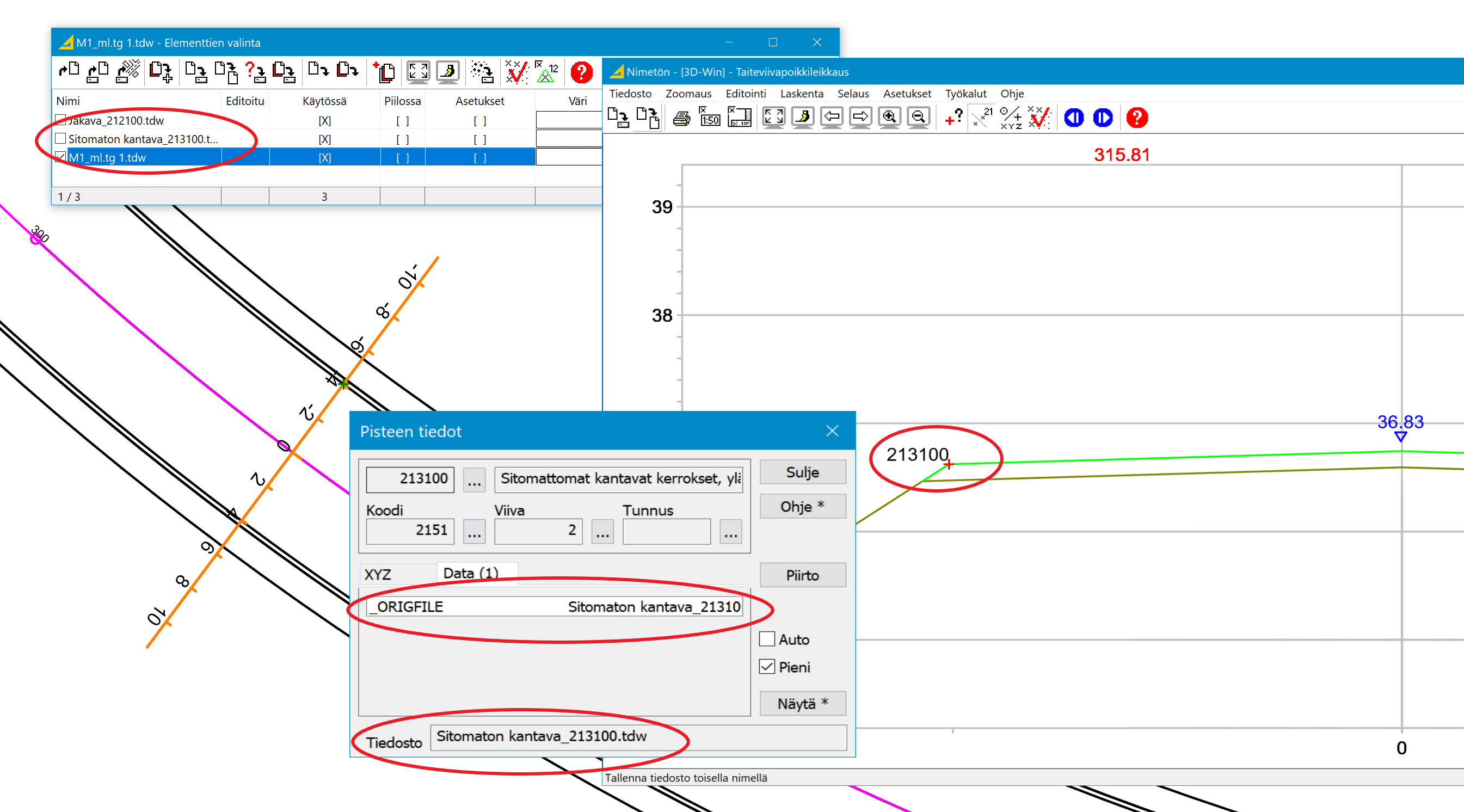

  • Taiteviivojen piirtotieto kopioituu nyt taiteviivapoikkileikkauksen viivoihin.

  • Samalla koodilla olevat viivat yhdistetään yhdeksi taiteviivaksi poikkileikkauksessa.

  • Voidaan hyödyntää pinta-alan laskentaa. Kuvassa reunapalkin tilavuus saadaan selville antamalla pituus (Paksuus).

• Aineiston tulee olla 9-pinnalla.

• Viivojen numerointi (Editointi - Ominaisuudet - Numerointi), mikäli poikkileikkauksessa 9-pinnan viivat ei kuvaudu oikein.

Poikkileikkaus

• Poikkileikkausten pisteille lisätään ominaisuudeksi alkuperäisen pääikkunan tiedoston nimi.

  • Taiteviivapoikkileikkauksessa on osoitettu pinnan taitetta.

  • Editointi - Pisteet - Tiedot näyttää Data-lehdellä ominaisuutena _ORIGFILE pääikkunassa olevan tiedoston nimen.

  • Tiedosto -kohdassa pääikkunan elementtilistan tiedoston nimi.

---
